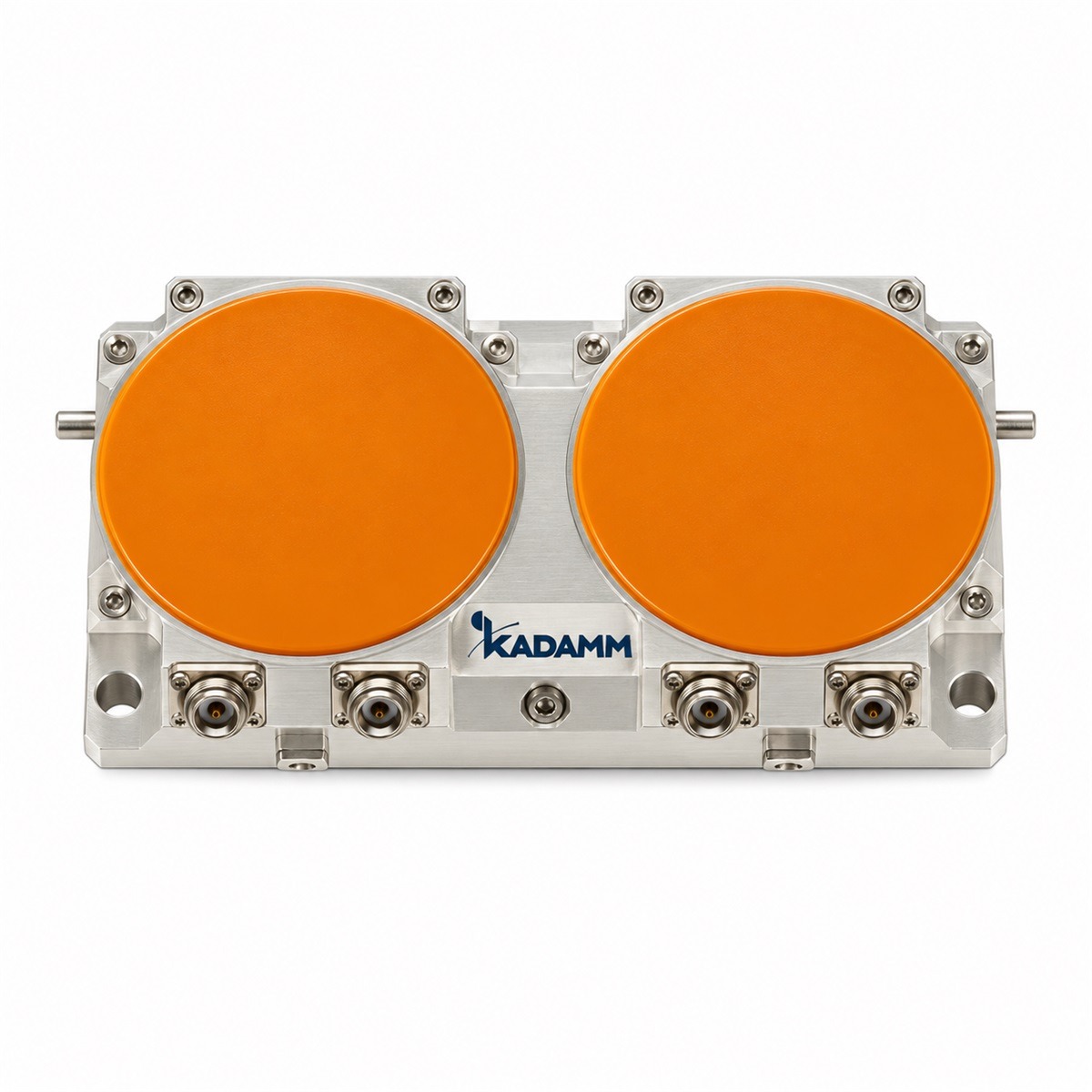

Серия KADAMM ВНВ-2С: 20 моделей, 10 МГц – 20 ГГц, соединители по таблице исполнений.
О серии
В серии ВНВ-2С — 20 моделей, общий диапазон 10 МГц – 20 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВНВ-2С: вносимые потери от 0,4 до 2,4 дБ; КСВН от 1,15 до 1,35; развязка от 34 до 50 дБ. Исполнения ВНВ-2С различаются по параметрам: частоты, прямая мощн., потери, развязка, КСВН, габариты. Общее для всех моделей ВНВ-2С: соединитель — полосковые выводы.
Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВНВ-2С.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | полосковые выводы |
Исполнения серии
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Обратная мощность, Вт | Температура, °C | Полоса, % от средней частоты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВНВ-2С-10/55-50-16080 | 0,01–0,055 | 50 | 2,4 | 40 | 1,25 | 160×80×28 | 50 | +10–+60 | 20 |
| KADAMM ВНВ-2С-1000/2000-300-14472 | 1–2 | 300 | 1,4 | 34 | 1,35 | 144×72×27,4 | 30 | +10–+70 | — |
| KADAMM ВНВ-2С-12000/18000-30-1716 | 12–18 | 30 | 1,2 | 36 | 1,35 | 17,6×16,5×7,5 | 2 | -55–+85 | — |
| KADAMM ВНВ-2С-130/900-300-11256 | 0,13–0,9 | 300 | 0,6 | 46 | 1,2 | 112×56×15 | 30 | -30–+70 | 40 |
| KADAMM ВНВ-2С-1350/2700-100-10149 | 1,35–2,7 | 100 | 1 | 36 | 1,3 | 101,6×49,5×19 | 30 | 0–+70 | — |
| KADAMM ВНВ-2С-1500/3000-100-10149 | 1,5–3 | 100 | 1 | 34 | 1,35 | 101,6×49,5×19 | 30 | 0–+70 | — |
| KADAMM ВНВ-2С-200/3600-200-5025 | 0,2–3,6 | 200 | 0,4 | 50 | 1,15 | 50,8×25,4×8,6 | 30 | -40–+85 | 30 |
| KADAMM ВНВ-2С-200/3600-200-5031 | 0,2–3,6 | 200 | 0,5 | 50 | 1,15 | 50,8×31,7×8,6 | 100 | -40–+85 | 30 |
| KADAMM ВНВ-2С-2000/4000-100-6434 | 2–4 | 100 | 1,2 | 36 | 1,3 | 64×34×21 | 30 | +10–+70 | — |
| KADAMM ВНВ-2С-300/1300-300-7038 | 0,3–1,3 | 300 | 0,6 | 45 | 1,15 | 70×38×11 | 30 | -40–+85 | 30 |
| KADAMM ВНВ-2С-300/1300-300-7046 | 0,3–1,3 | 300 | 0,6 | 45 | 1,15 | 70×46×11 | 100 | -40–+85 | 30 |
| KADAMM ВНВ-2С-3000/6000-100-5028 | 3–6 | 100 | 1 | 36 | 1,3 | 50,8×28×14 | 20 | -55–+85 | — |
| KADAMM ВНВ-2С-400/3000-100-4027 | 0,4–3 | 100 | 0,5 | 50 | 1,15 | 40×27,5×8,6 | 100 | -40–+85 | 30 |
| KADAMM ВНВ-2С-4000/7000-60-4220 | 4–7 | 60 | 0,6 | 45 | 1,2 | 42×20×8 | 5 | -40–+85 | 20 |
| KADAMM ВНВ-2С-4000/8000-100-4222 | 4–8 | 100 | 1 | 36 | 1,3 | 42×22,5×15 | 20 | -55–+85 | — |
| KADAMM ВНВ-2С-45/270-200-12060 | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | 120×60×28 | 50 | -20–+65 | 40 |
| KADAMM ВНВ-2С-45/270-200-12075 | 0,045–0,27 | 200 | 0,8 | 50 | 1,15 | 120×75×28 | 100 | -20–+65 | 40 |
| KADAMM ВНВ-2С-600/5000-100-3819 | 0,6–5 | 100 | 0,5 | 50 | 1,15 | 38×19×8,2 | 30 | -40–+85 | 30 |
| KADAMM ВНВ-2С-7000/20000-30-1716 | 7–20 | 30 | 0,6 | 46 | 1,2 | 17,6×16,5×7,5 | 5 | -40–+85 | 20 |
| KADAMM ВНВ-2С-8000/12000-30-1716 | 8–12 | 30 | 1 | 36 | 1,3 | 17,6×16,5×7,5 | 2 | -55–+85 | — |
Вопросы по серии
Общий диапазон серии ВНВ-2С — 10 МГц – 20 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВНВ-2С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВНВ-2С-10/55-50-16080», и количество.
Техническое описание серии ВНВ-2С и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
