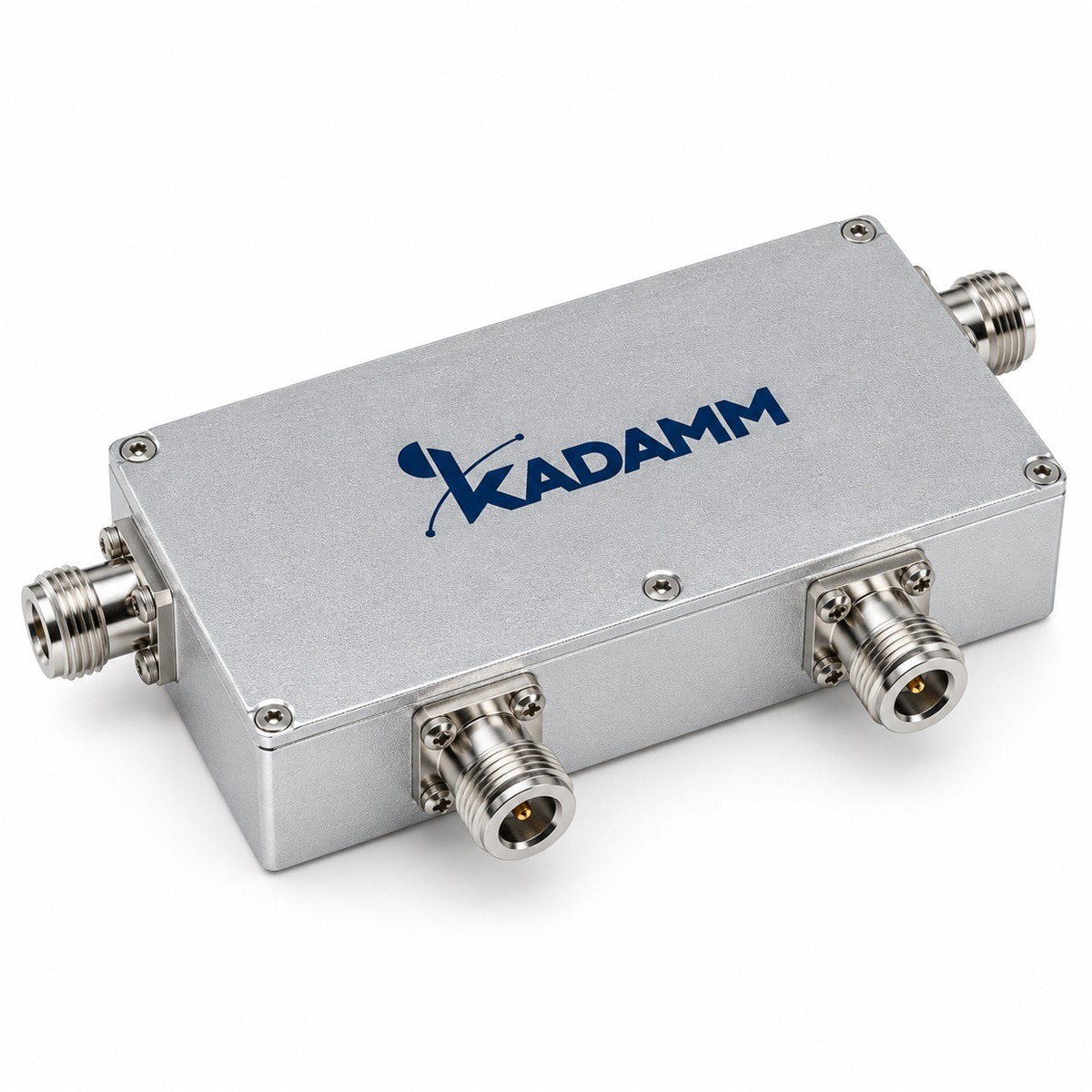

Ферритовые циркуляторы коаксиальные двухсекционные KADAMM ЦР-2С

Name: Ферритовые циркуляторы коаксиальные двухсекционные KADAMM ЦР-2С
Brand: КАДАММ
SKU: KADAMM ЦР-2С

Производитель:КАДАММ

Артикул: KADAMM ЦР-2С

Техническое описание серии KADAMM ЦР-2С

Каталог KADAMM «СВЧ-компоненты»

Техническое описание серии KADAMM ЦР-2С

Количество

Отправить заявку

KADAMM · Изделия СВЧ

Изделия СВЧ KADAMM в серии ЦР-2С: 30 моделей, 10 МГц – 27,5 ГГц, соединители SMA.

Ферритовые циркуляторы коаксиальные двухсекционные KADAMM ЦР-2С

10 МГц – 27,5 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

В серии ЦР-2С — 30 моделей, общий диапазон 10 МГц – 27,5 ГГц, соединители SMA.

По моделям KADAMM ЦР-2С: вносимые потери от 0,4 до 2,4 дБ; КСВН от 1,15 до 1,4; развязка от 33 до 60 дБ; мощность от 50 до 400 Вт. Модели внутри серии ЦР-2С отличаются параметрами: частоты, мощность, потери, развязка, КСВН, соединители.

Нужное исполнение ЦР-2С выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 10 МГц – 27,5 ГГцПолосу каждой модели ЦР-2С смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыРабочая полоса модели ЦР-2С должна перекрывать все частоты тракта с запасом по краям.

МощностьДопустимая мощность модели ЦР-2С должна превышать мощность в тракте с запасом.

ПотериВносимые потери модели ЦР-2С прибавьте к потерям кабеля при расчёте уровня сигнала.

РазвязкаРазвязка между портами ЦР-2С показывает, насколько каналы влияют друг на друга.

КСВНЧем ниже КСВН модели ЦР-2С, тем меньше отражений и неравномерность в тракте.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Обратная мощность, Вт	Число портов
KADAMM ЦР-2С-10/55-50-16080	0,01–0,055	50	2,4	40	1,25	N, SMA	160×80×28	50	3
KADAMM ЦР-2С-10/55-50-16080-4П	0,01–0,055	50	2,4	40	1,25	N, SMA	160×80×28	50	4
KADAMM ЦР-2С-1000/2000-300-14472	1–2	300	1,4	33	1,4	N, SMA	144×72×27,4	300	3
KADAMM ЦР-2С-1000/2000-300-14472-4П	1–2	300	1,4	33	1,4	N, SMA	144×72×27,4	300	4
KADAMM ЦР-2С-130/900-300-11256	0,13–0,9	300	0,6	46	1,2	N, SMA	112×56×15	300	3
KADAMM ЦР-2С-130/900-300-11256-4П	0,13–0,9	300	0,6	46	1,2	N, SMA	112×56×15	300	4
KADAMM ЦР-2С-1350/2700-100-10149	1,35–2,7	100	1	36	1,3	N, SMA	101,6×49,5×19	100	3
KADAMM ЦР-2С-1350/2700-100-10149-4П	1,35–2,7	100	1	36	1,3	N, SMA	101,6×49,5×19	100	4
KADAMM ЦР-2С-1500/3000-100-10149	1,5–3	100	1	34	1,35	N, SMA	101,6×49,5×19	100	3
KADAMM ЦР-2С-1500/3000-100-10149-4П	1,5–3	100	1	34	1,35	N, SMA	101,6×49,5×19	100	4
KADAMM ЦР-2С-200/1875-300-7038	0,2–1,875	300	0,4	60	1,15	N, SMA	70×38×15	300	3
KADAMM ЦР-2С-200/1875-300-7038-4П	0,2–1,875	300	0,4	60	1,15	N, SMA	70×38×15	300	4
KADAMM ЦР-2С-2000/4000-100-6434	2–4	100	1,2	34	1,35	N, SMA	64×34×21	100	3
KADAMM ЦР-2С-2000/4000-100-6434-4П	2–4	100	1,2	34	1,35	N, SMA	64×34×21	100	4
KADAMM ЦР-2С-250/1000-400-9648	0,25–1	400	0,6	50	1,15	N, SMA	96×48×24	400	3
KADAMM ЦР-2С-250/1000-400-9648-4П	0,25–1	400	0,6	50	1,15	N, SMA	96×48×24	400	4
KADAMM ЦР-2С-3000/6000-100-5028	3–6	100	1	36	1,3	N, SMA	50,8×28×14	100	3
KADAMM ЦР-2С-3000/6000-100-5028-4П	3–6	100	1	36	1,3	N, SMA	50,8×28×14	100	4
KADAMM ЦР-2С-3500/7000-60-3928	3,5–7	60	0,6	45	1,2	SMA	39×28×15	60	3
KADAMM ЦР-2С-3500/7000-60-3928-4П	3,5–7	60	0,6	45	1,2	SMA	39×28×15	60	4
KADAMM ЦР-2С-4000/8000-100-4222	4–8	100	1	36	1,3	N, SMA	42×22,5×15	100	3
KADAMM ЦР-2С-4000/8000-100-4222-4П	4–8	100	1	36	1,3	N, SMA	42×22,5×15	100	4
KADAMM ЦР-2С-45/270-200-12060	0,045–0,27	200	0,8	50	1,15	N, SMA	120×60×28	200	3
KADAMM ЦР-2С-45/270-200-12060-4П	0,045–0,27	200	0,8	50	1,15	N, SMA	120×60×28	200	4
KADAMM ЦР-2С-6000/27500-60-2618	6–27,5	60	0,6	45	1,2	SMA, 2,92 мм	26×18×13,8	60	3
KADAMM ЦР-2С-6000/27500-60-2618-4П	6–27,5	60	0,6	45	1,2	SMA, 2,92 мм	26×18×13,8	60	4
KADAMM ЦР-2С-700/2000-200-6834	0,7–2	200	0,6	45	1,2	N, SMA	68×34×22	200	3
KADAMM ЦР-2С-700/2000-200-6834-4П	0,7–2	200	0,6	45	1,2	N, SMA	68×34×22	200	4
KADAMM ЦР-2С-700/3500-200-6432	0,7–3,5	200	0,6	50	1,15	N, SMA	64×32×18	200	3
KADAMM ЦР-2С-700/3500-200-6432-4П	0,7–3,5	200	0,6	50	1,15	N, SMA	64×32×18	200	4

Вопросы по серии

В каком диапазоне работает серия KADAMM ЦР-2С?

Общий диапазон серии ЦР-2С — 10 МГц – 27,5 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ЦР-2С?

В серии ЦР-2С — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ЦР-2С?

Назовите артикул исполнения из таблицы, например «KADAMM ЦР-2С-10/55-50-16080», и количество.

Какие документы есть на серию KADAMM ЦР-2С?

Техническое описание серии ЦР-2С и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ЦР-2С под ваш тракт
