KADAMM · Циркуляторы

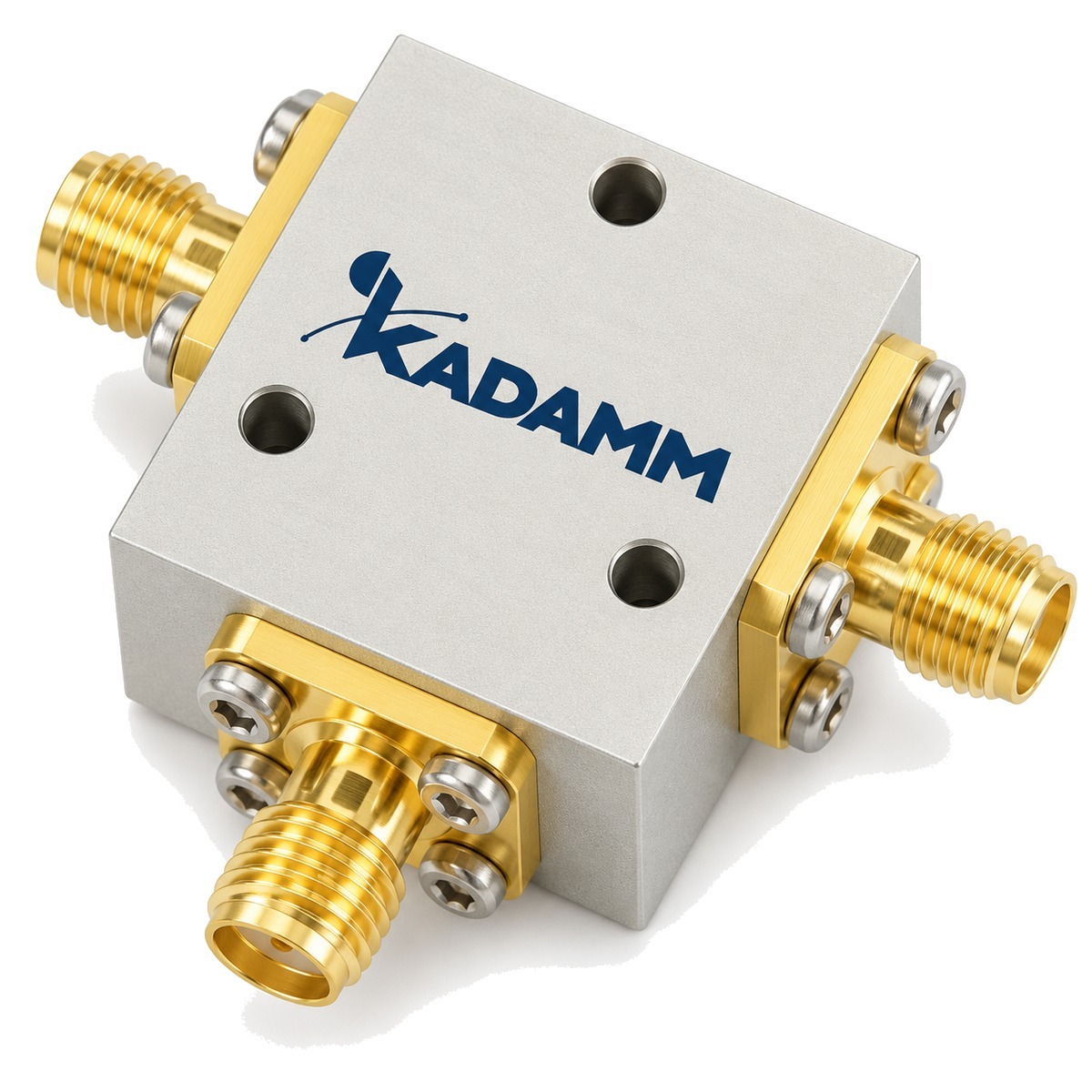

KADAMM ЦР — серия производства KADAMM (КАДАММ): 67 моделей, 10 МГц – 50 ГГц, соединители SMA.
10 МГц – 50 ГГц
Диапазон частот
67
Моделей в серии
SMA
Соединитель
О серии
Циркуляторы серии ЦР передают сигнал по кругу от порта к порту и развязывают приём и передачу. В серии ЦР — 67 моделей, общий диапазон 10 МГц – 50 ГГц, соединители SMA.
По моделям KADAMM ЦР: вносимые потери от 0,3 до 2 дБ; КСВН от 1,15 до 1,9; развязка от 10 до 85 дБ; мощность от 5 до 3000 Вт. Исполнения ЦР различаются по параметрам: частоты, средняя мощность, потери, развязка, КСВН, соединители.
Где применяют KADAMM ЦР: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Нужное исполнение ЦР выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Диапазон 10 МГц – 50 ГГцВесь диапазон серии ЦР закрывают разные исполнения — полоса у каждого своя.
ЧастотыВыбирая модель ЦР, сверьте её полосу с крайними частотами вашей системы.
Средняя мощностьСверьте мощность передатчика с допустимой для выбранной модели ЦР.
ПотериВносимые потери модели ЦР прибавьте к потерям кабеля при расчёте уровня сигнала.
РазвязкаРазвязка между портами ЦР показывает, насколько каналы влияют друг на друга.
КСВНЧем ниже КСВН модели ЦР, тем меньше отражений и неравномерность в тракте.
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Температура, °C | Полоса, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦР-10/55-100-8080 | 0,01–0,055 | 100 | 1,2 | 20 | 1,25 | N, SMA | 80×80×28 | +10–+65 | — |
| KADAMM ЦР-100/200-1000-120140 | 0,1–0,2 | 1000 | 0,4 | 23 | 1,2 | 7/16 | 120×140×50 | 0–+85 | — |
| KADAMM ЦР-1000/2000-500-118140 | 1–2 | 500 | 0,8 | 15 | 1,5 | N | 118×140×100 | +10–+60 | 1000 (весь диапазон) |
| KADAMM ЦР-1000/2000-500-7272 | 1–2 | 500 | 0,7 | 16 | 1,4 | N | 72×72×46 | +10–+60 | 1000 (весь диапазон) |
| KADAMM ЦР-1000/3800-600-4546 | 1–3,8 | 600 | 0,3 | 23 | 1,2 | N | 45×46×26 | -40–+85 | — |
| KADAMM ЦР-12000/18000-60-1318 | 12–18 | 60 | 0,5 | 18 | 1,3 | SMA | 13×18×13,8 | -55–+85 | 6000 (весь диапазон) |
| KADAMM ЦР-12000/18000-60-2618 | 12–18 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 6000 (весь диапазон) |
| KADAMM ЦР-12000/18000-60-2618-4П | 12–18 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 6000 (весь диапазон) |
| KADAMM ЦР-1225/1875-200-3434 | 1,225–1,875 | 200 | 0,6 | 16 | 1,4 | N, SMA | 34×34×22 | 0–+60 | 650 (весь диапазон) |
| KADAMM ЦР-130/900-300-5656 | 0,13–0,9 | 300 | 0,3 | 23 | 1,2 | N, SMA | 56×56×15 | -30–+70 | — |
| KADAMM ЦР-1300/4000-100-2025B | 1,3–4 | 100 | 0,4 | 20 | 1,25 | SMA | 20×25,4×15 | -30–+70 | 400 |
| KADAMM ЦР-1350/2700-100-5049 | 1,35–2,7 | 100 | 0,5 | 18 | 1,3 | N, SMA | 50,8×49,5×19 | 0–+70 | 1350 (весь диапазон) |
| KADAMM ЦР-150/890-1000-8080E | 0,15–0,89 | 1000 | 0,6 | 19 | 1,25 | 7/16DIN | 80×80×34 | -30–+75 | 80 |
| KADAMM ЦР-1500/3000-100-5049 | 1,5–3 | 100 | 0,5 | 17 | 1,35 | N, SMA | 50,8×49,5×19 | 0–+70 | 1500 (весь диапазон) |
| KADAMM ЦР-1500/3000-100-5050A | 1,5–3 | 100 | 0,7 | 17 | 1,4 | SMA, N | 50,8×49,5×19 | 0–+60 | 1500 |
| KADAMM ЦР-160/330-400-5258E | 0,16–0,33 | 400 | 0,7 | 18 | 1,3 | SMA, N | 52×57,5×22 | -30–+70 | 70 |
| KADAMM ЦР-1700/3500-100-4040 | 1,7–3,5 | 100 | 0,7 | 17 | 1,4 | N, SMA | 40×40×20 | 0–+70 | 1800 (весь диапазон) |
| KADAMM ЦР-1800/3600-100-4040A | 1,8–3,6 | 100 | 0,7 | 17 | 1,35 | N | 20×25,4×14 | -20–+85 | 1800 |
| KADAMM ЦР-18000-26500-5-K-1 | 18–26,5 | 5 | 0,7 | 16 | 1,4 | 2,92 мм | 12×15×10 | -30–+75 | 8500 |
| KADAMM ЦР-18000/26500-10-1318 | 18–26,5 | 10 | 1,1; 1,2 при -40–+80 | 14,5; 14 при -40–+80 | 1,6; 1,6 при -40–+80 | SMA | 13×18×12,8 | +25±5; -40–+80 | 8500 (весь диапазон) |
| KADAMM ЦР-1850/3800-100-4040 | 1,85–3,8 | 100 | 0,7 | 17 | 1,35 | N, SMA | 40×40×20 | 0–+70 | 1950 (весь диапазон) |
| KADAMM ЦР-20/400-100-6466H | 0,02–0,4 | 100 | 2 | 18 | 1,3 | SMA, N | 64×66×22 | -20–+70 | 175 |
| KADAMM ЦР-200/1875-300-3538 | 0,2–1,875 | 300 | 0,3 | 30 | 1,15 | N, SMA | 35×38×15 | -40–+85 | — |
| KADAMM ЦР-2000/4000-100-3234A | 2–4 | 100 | 0,6 | 17 | 1,35 | SMA, N | 32×34×21 | 0–+60 | 2000 |
| KADAMM ЦР-2000/4000-3000-104110 | 2–4 | 3000 | 0,4 | 18 | 1,3 | 7/16 | 104×110×48 | -55–+85 | — |
| KADAMM ЦР-2000/4000-500-5972 | 2–4 | 500 | 0,6 | 16 | 1,4 | N | 59,4×72×40 | +10–+60 | 2000 (весь диапазон) |
| KADAMM ЦР-2000/6000-100-3030 | 2–6 | 100 | 0,8 | 13 | 1,5 | N, SMA | 30,5×30,5×15 | -40–+70 | 4000 (весь диапазон) |
| KADAMM ЦР-2000/6000-20-3030B | 2–6 | 20 | 1,7 | 12 | 1,6 | SMA | 30,5×30,5×15 | -40–+70 | 4000 |
| KADAMM ЦР-22000/33000-10-1318 | 22–33 | 10 | 0,9; 1 при -40–+80 | 16; 15 при -40–+80 | 1,4; 1,5 при -40–+80 | 2,92 мм | 13×18×12,8 | +25±5; -40–+80 | 11000 (весь диапазон) |
| KADAMM ЦР-225/400-160-6060 | 0,225–0,4 | 160 | 0,8; 1 при -40–+85 | 18; 16 при -40–+85 | 1,3; 1,4 при -40–+85 | N, SMA | 60×60×28 | 0–60; -40–+85 | 175 (весь диапазон) |
| KADAMM ЦР-2400/2500-100-2025X | 2,4–2,5 | 100 | 0,3 | 25 | 1,2 | SMA | 25,4×28×14 | 0–+60 | 100 |
| KADAMM ЦР-24250-33400-5-K-1 | 24,25–33,4 | 5 | 1,6 | 14 | 1,6 | 2,92 мм | 19×15×13 | -30–+70 | 9150 |
| KADAMM ЦР-250/1500-300-4550 | 0,25–1,5 | 300 | 0,3 | 23 | 1,15 | N, SMA | 45×50×24 | -30–+70 | — |
| KADAMM ЦР-2600/3200-100-5028B | 2,6–3,2 | 100 | 1 | 35 | 1,35 | SMA | 32×34×21 | 0–+60 | 600 |
| KADAMM ЦР-26500-40000-5-K-1 | 26,5–40 | 5 | 1,6 | 14 | 1,6 | 2,92 мм | 13×25×16,8 | -30–+70 | 13500 |
| KADAMM ЦР-26500/40000-10-1316 | 26,5–40 | 10 | 1,5; 1,7 при -45–+85 | 14; 12 при -45–+85 | 1,6; 1,8 при -45–+85 | 2,92 мм | 13×16×12,8 | +25±5; -45–+85 | 13500 (весь диапазон) |
| KADAMM ЦР-2700/6200-200-2528C | 2,7–6,2 | 200 | 0,8 | 16 | 1,4 | SMA, N | 30,5×30,5×15 | -40–+70 | 3500 |
| KADAMM ЦР-300/1100-400-4550X | 0,3–1,1 | 400 | 0,6 | 17 | 1,35 | SMA, N | 45×49×18 | -30–+70 | 300 |
| KADAMM ЦР-300/1500-500-5356 | 0,3–1,5 | 500 | 0,3 | 23 | 1,2 | N | 53×56×20 | -40–+85 | — |
| KADAMM ЦР-300/1850-300-3538X | 0,3–1,85 | 300 | 0,7 | 25 | 1,35 | SMA, N | 35×38×15 | -30–+70 | 500 |
| KADAMM ЦР-3600/7200-60-1523C | 3,6–7,2 | 60 | 0,5 | 18 | 1,35 | SMA | 15×22,5×13,8 | -10–+60 | 1400 |
| KADAMM ЦР-4000/8000-100-2122 | 4–8 | 100 | 0,5 | 18 | 1,3 | N, SMA | 21×22,5×15 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-4000/8000-300-2525 | 4–8 | 300 | 0,6 | 20 | 1,25 | N | 25×25,5×18 | -20–+70 | — |
| KADAMM ЦР-4000/8000-300-5654 | 4–8 | 300 | 0,6 | 16 | 1,4 | N | 56×54,3×36 | -30–+70 | 4000 (весь диапазон) |
| KADAMM ЦР-4000/8000-50-2123B | 4–8 | 50 | 0,6 | 18 | 1,35 | SMA, N | 15×22,5×13,8 | -10–+60 | 4000 |
| KADAMM ЦР-40000/50000-10-4337 | 40–50 | 10 | 0,8 | 15 | 1,5 | 2,4 мм | 43×37×20 | -40–+80 | — |
| KADAMM ЦР-45/270-200-6060 | 0,045–0,27 | 200 | 0,5 | 25 | 1,15 | N, SMA | 60×60×28 | -30–+70 | — |
| KADAMM ЦР-5000-10000-10-S-1 | 5–10 | 10 | 0,6 | 17 | 1,35 | SMA | 21×22,5×15 | -10–+60 | 5000 |
| KADAMM ЦР-5725/5850-100-1623C | 5,725–5,85 | 100 | 0,3 | 23 | 1,2 | SMA | 16×23×13 | -20–+80 | 125 |
| KADAMM ЦР-60/200-500-8080 | 0,06–0,2 | 500 | 0,3 | 23 | 1,2 | N | 80×80×18 | 0–+70 | — |
| KADAMM ЦР-6000/18000-30-1620B | 6–18 | 30 | 1,5 | 10 | 1,9 | SMA | 16×20,3×14 | 0–+60 | 12000 |
| KADAMM ЦР-6000/18000-60-1920 | 6–18 | 60 | 1,5 | 10 | 1,9 | SMA | 19×20,3×14 | -30–+70 | 12000 (весь диапазон) |
| KADAMM ЦР-6000/36000-60-1318 | 6–36 | 60 | 0,3 | 23 | 1,2 | SMA, 2,92 мм | 13×18×13,8 | -55–+85 | — |
| KADAMM ЦР-70/200-500-6466E | 0,07–0,2 | 500 | 0,6 | 10 | 1,3 | SMA, N | 64×66×22 | -20–+70 | 30 |
| KADAMM ЦР-700/3000-200-3033X | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA | 30×33×15 | -30–+70 | 600 |
| KADAMM ЦР-700/3000-200-3232X | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA, N | 32×32×15 | -30–+70 | 600 |
| KADAMM ЦР-700/3000-200-3434E | 0,7–3 | 200 | 0,6 | 15 | 1,45 | SMA, N | 34×34×22 | -30–+70 | 600 |
| KADAMM ЦР-700/5000-200-2528 | 0,7–5 | 200 | 0,3 | 23 | 1,15 | N, SMA | 25,4×28,5×15 | -40–+85 | — |
| KADAMM ЦР-7000/13000-50-1319C | 7–13 | 50 | 0,5 | 18 | 1,3 | SMA | 13×19×12,7 | -10–+60 | 4000 |
| KADAMM ЦР-800/2000-300-7272 | 0,8–2 | 300 | 1,3 | 12 | 1,6 | N, SMA | 72×72×27,4 | +10–+70 | 1200 (весь диапазон) |
| KADAMM ЦР-800/4000-200-2528B | 0,8–4 | 200 | 0,4 | 20 | 1,25 | SMA, N | 25,4×28,5×15 | -30–+70 | 400 |
| KADAMM ЦР-8000/12000-60-1318 | 8–12 | 60 | 0,5 | 18 | 1,3 | SMA | 13×18×13,8 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-8000/12000-60-2618 | 8–12 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-8000/12000-60-2618-4П | 8–12 | 60 | 1 | 36 | 1,3 | SMA | 26×18×13,8 | -55–+85 | 4000 (весь диапазон) |
| KADAMM ЦР-8000/18000-60-1920 | 8–18 | 60 | 0,8 | 14 | 1,5 | SMA | 19×20,3×14 | -30–+70 | 10000 (весь диапазон) |
| KADAMM ЦР-9000/16500-30-1215C | 9–16,5 | 30 | 0,5 | 18 | 1,3 | SMA | 16×21,5×14 | 0–+60 | 2200 |
| KADAMM ЦР-950/2000-100-6466K | 0,95–2 | 100 | 0,65 | 16 | 1,4 | SMA, N | 64×66×26 | -10–+60 | 1050 |
Вопросы по серии
В каком диапазоне работает серия KADAMM ЦР?
Общий диапазон серии ЦР — 10 МГц – 50 ГГц; полоса каждой модели указана в таблице исполнений.
Какие соединители у изделий KADAMM ЦР?
В серии ЦР — SMA. Другое исполнение соединителей обсуждается при заказе.
Как заказать модель серии KADAMM ЦР?
Назовите артикул исполнения из таблицы, например «KADAMM ЦР-10/55-100-8080», и количество.
Какие документы есть на серию KADAMM ЦР?
Техническое описание серии ЦР и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
