Ферритовые вентили СВЧ для поверхностного монтажа KADAMM ВНП-12R5

Name: Ферритовые вентили СВЧ для поверхностного монтажа KADAMM ВНП-12R5
Brand: КАДАММ
SKU: KADAMM ВНП-12R5

Производитель:КАДАММ

Артикул: KADAMM ВНП-12R5

Техническое описание серии KADAMM ВНП-12R5

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Ферритовые вентили

Ферритовые вентили KADAMM в серии ВНП-12R5: 6 моделей, 200 МГц – 10 ГГц, соединители по таблице исполнений.

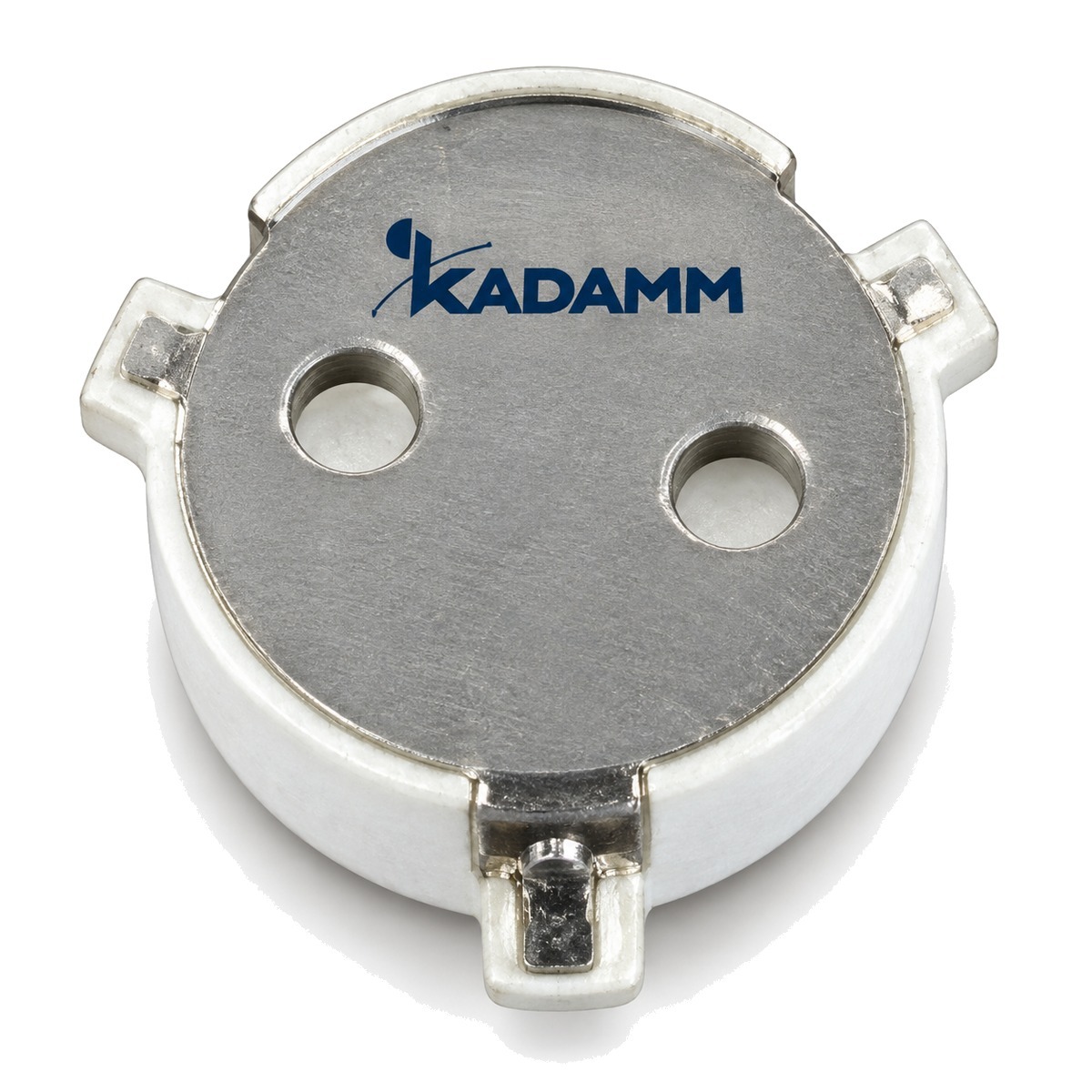

Ферритовые вентили СВЧ для поверхностного монтажа KADAMM ВНП-12R5

200 МГц – 10 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM ВНП-12R5 пропускают сигнал в одну сторону и поглощают отражённую волну. Состав серии ВНП-12R5: 6 моделей, общий диапазон 200 МГц – 10 ГГц, соединители по таблице исполнений.

По моделям KADAMM ВНП-12R5: вносимые потери от 0,2 до 0,6 дБ; КСВН от 1,15 до 1,35; развязка от 17 до 30 дБ. Исполнения ВНП-12R5 различаются по параметрам: частоты, прямая мощн., потери, развязка, КСВН, соединители. Общее для всех моделей ВНП-12R5: обратная мощность, Вт — 10.

Типовые задачи для серии ВНП-12R5: защита выходных каскадов усилителей; развязка генераторов от нагрузки; измерительные тракты. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВНП-12R5.

На что смотреть при подборе

Диапазон 200 МГц – 10 ГГцПолосу каждой модели ВНП-12R5 смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель ВНП-12R5, сверьте её полосу с крайними частотами вашей системы.

ПотериВносимые потери модели ВНП-12R5 прибавьте к потерям кабеля при расчёте уровня сигнала.

РазвязкаРазвязка между портами ВНП-12R5 показывает, насколько каналы влияют друг на друга.

КСВНЧем ниже КСВН модели ВНП-12R5, тем меньше отражений и неравномерность в тракте.

СоединителиТип соединителя ВНП-12R5 задаёт и верхнюю частоту: на миллиметровых волнах нужны прецизионные серии.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Обратная мощность, Вт	10

Исполнения серии

Артикул	Частоты, ГГц	Прямая мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Температура, °C	Полоса, % от средней частоты
KADAMM ВНП-12R5	0,79–5,9	50	0,6	17	1,35	—	Ø12,5×7	-40–+85	—
KADAMM ВНП-200/1875-200-36	0,2–1,875	200	0,2	30	1,15	поверхностный монтаж	Ø36×11	-30–+70	40
KADAMM ВНП-200/3600-100-25R4	0,2–3,6	100	0,25	25	1,15	поверхностный монтаж	Ø25,4×9	-40–+85	30
KADAMM ВНП-400/4200-60-20R4	0,4–4,2	60	0,25	25	1,15	поверхностный монтаж	Ø20,4×8,6	-40–+85	16
KADAMM ВНП-700/10000-30-12R7	0,7–10	30	0,3	23	1,2	поверхностный монтаж	Ø12,7×8	-40–+85	20
KADAMM ВНП-700/5000-60-15R5	0,7–5	60	0,3	23	1,2	поверхностный монтаж	Ø15,5×7	-40–+85	15

Вопросы по серии

В каком диапазоне работает серия KADAMM ВНП-12R5?

Общий диапазон серии ВНП-12R5 — 200 МГц – 10 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВНП-12R5?

В серии ВНП-12R5 — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВНП-12R5?

Назовите артикул исполнения из таблицы, например «KADAMM ВНП-12R5», и количество.

Какие документы есть на серию KADAMM ВНП-12R5?

Техническое описание серии ВНП-12R5 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ВНП-12R5 под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
