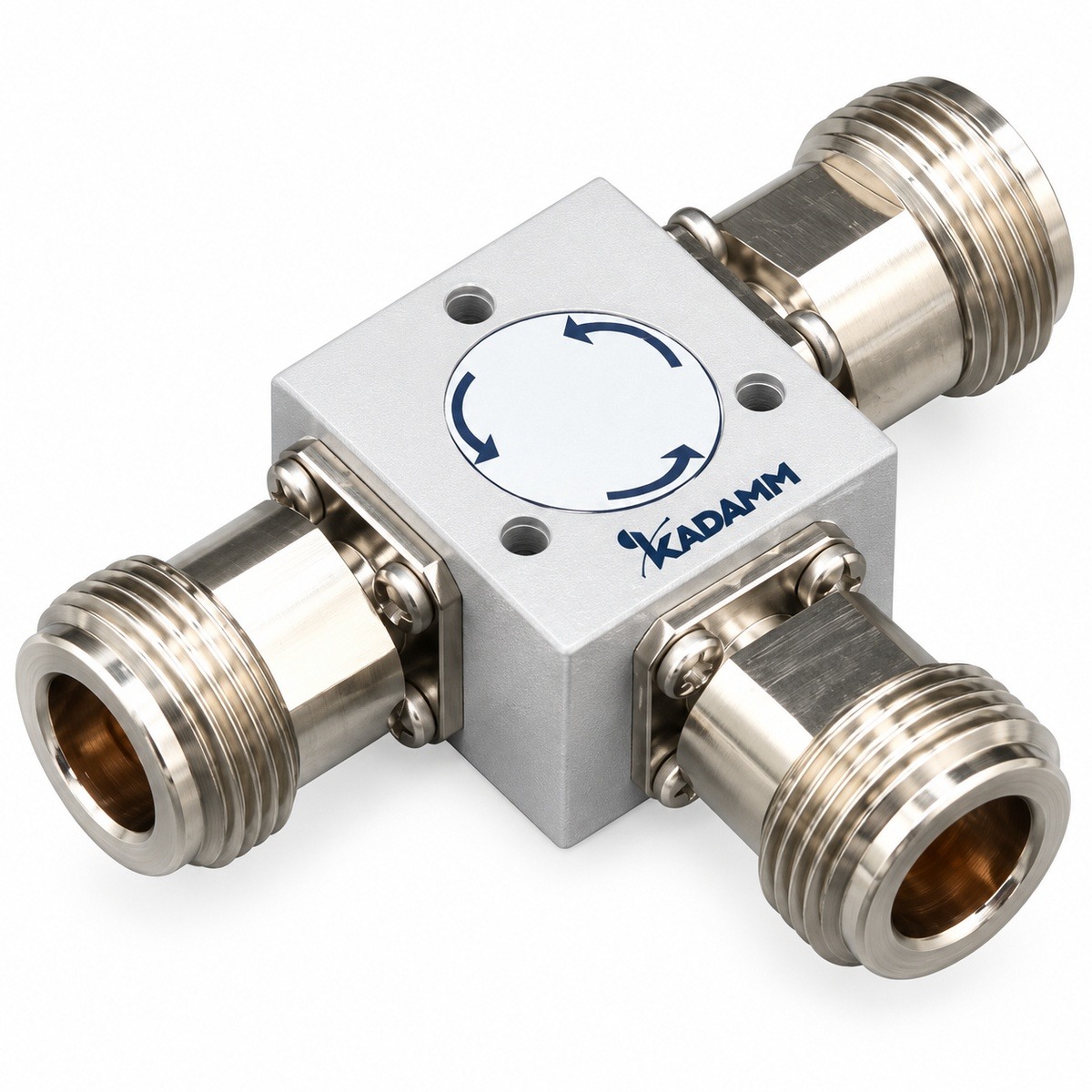

Серия KADAMM ЦР-УП: 7 моделей, 1,61 – 3,1 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ЦР-УП передают сигнал по кругу от порта к порту и развязывают приём и передачу. Состав серии ЦР-УП: 7 моделей, общий диапазон 1,61 – 3,1 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦР-УП: вносимые потери от 0,3 до 0,35 дБ; развязка от 20 до 23 дБ. Модели внутри серии ЦР-УП отличаются параметрами: частоты, потери, развязка, возвратные потери. Общее для всех моделей ЦР-УП: средняя мощность, Вт — 200; материал — алюминий.
Где применяют KADAMM ЦР-УП: развязка передатчика и приёмника на общей антенне; защита усилителей от отражённой волны; радиолокация. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ЦР-УП.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 200 |
| Материал | алюминий |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | Возвратные потери, дБ |
|---|---|---|---|---|
| KADAMM ЦР-1610/1680-200 | 1,61-1,68 | 0,3 | 23 | 23 |
| KADAMM ЦР-1800/2200-200 | 1,8-2,2 | 0,35 | 20 | 20 |
| KADAMM ЦР-1805/1880-200 | 1,805-1,88 | 0,3 | 23 | 23 |
| KADAMM ЦР-2100/2300-200 | 2,1-2,3 | 0,35 | 20 | 20 |
| KADAMM ЦР-2110/2170-200 | 2,11-2,17 | 0,35 | 23 | 23 |
| KADAMM ЦР-2300/2700-200 | 2,3-2,7 | 0,35 | 20 | 20 |
| KADAMM ЦР-2700/3100-200 | 2,7-3,1 | 0,35 | 20 | 20 |
Вопросы по серии
Общий диапазон серии ЦР-УП — 1,61 – 3,1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦР-УП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦР-1610/1680-200», и количество.
Техническое описание серии ЦР-УП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
