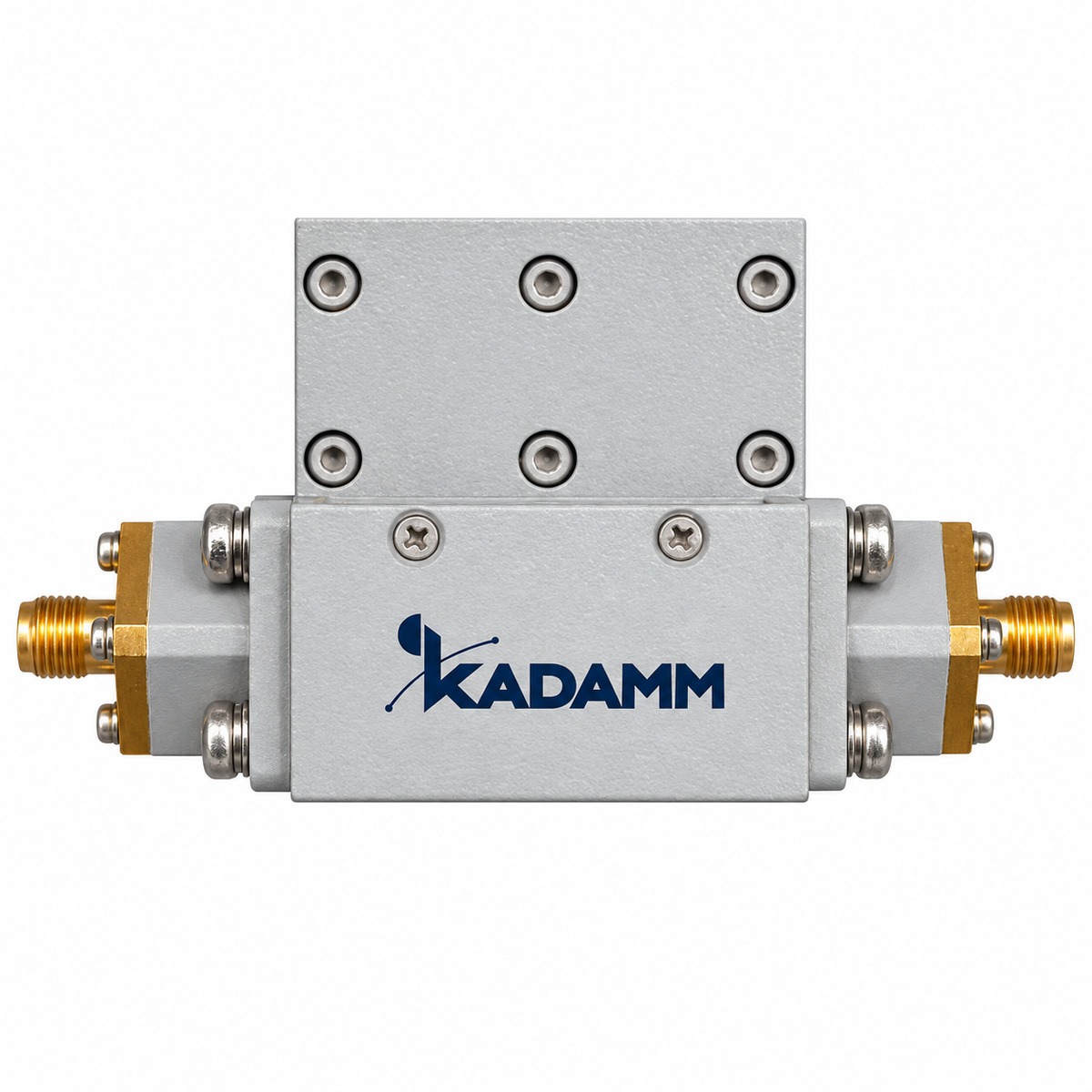

Ферритовые вентили KADAMM в серии ВН-УП: 15 моделей, 330 МГц – 3,1 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ВН-УП пропускают сигнал в одну сторону и поглощают отражённую волну. В серии ВН-УП — 15 моделей, общий диапазон 330 МГц – 3,1 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВН-УП: вносимые потери от 0,3 до 0,55 дБ; развязка от 18 до 23 дБ. Модели внутри серии ВН-УП отличаются параметрами: частоты, потери, развязка, возвратные потери. Общее для всех моделей ВН-УП: средняя мощность, Вт — 200; материал — алюминий.
Типовые задачи для серии ВН-УП: защита выходных каскадов усилителей; развязка генераторов от нагрузки; измерительные тракты. Нужное исполнение ВН-УП выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Средняя мощность, Вт | 200 |
| Материал | алюминий |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | Возвратные потери, дБ |
|---|---|---|---|---|
| KADAMM ВН-1400/1600-200 | 1,4-1,6 | 0,3 | 20 | 20 |
| KADAMM ВН-1610/1600-200 | 1,61-1,6 | 0,3 | 23 | 23 |
| KADAMM ВН-1800/2200-200 | 1,8-2,2 | 0,4 | 20 | 20 |
| KADAMM ВН-1805/1880-200 | 1,805-1,88 | 0,3 | 23 | 23 |
| KADAMM ВН-2100/2300-200 | 2,1-2,3 | 0,35 | 20 | 20 |
| KADAMM ВН-2110/2170-200 | 2,11-2,17 | 0,35 | 23 | 23 |
| KADAMM ВН-2300/2700-200 | 2,3-2,7 | 0,4 | 20 | 20 |
| KADAMM ВН-2700/3100-200 | 2,7-3,1 | 0,4 | 20 | 20 |
| KADAMM ВН-330/360-200 | 0,33-0,36 | 0,55 | 18 | 18 |
| KADAMM ВН-410/430-200 | 0,41-0,43 | 0,35 | 20 | 20 |
| KADAMM ВН-570/590-200 | 0,57-0,59 | 0,35 | 18 | 18 |
| KADAMM ВН-600/700-200 | 0,6-0,7 | 0,4 | 18 | 18 |
| KADAMM ВН-700/900-200 | 0,7-0,9 | 0,5 | 18 | 18 |
| KADAMM ВН-862/894-200 | 0,862-0,894 | 0,3 | 23 | 23 |
| KADAMM ВН-925/960-200 | 0,925-0,96 | 0,3 | 23 | 23 |
Вопросы по серии
Общий диапазон серии ВН-УП — 330 МГц – 3,1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВН-УП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВН-1400/1600-200», и количество.
К серии ВН-УП прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
