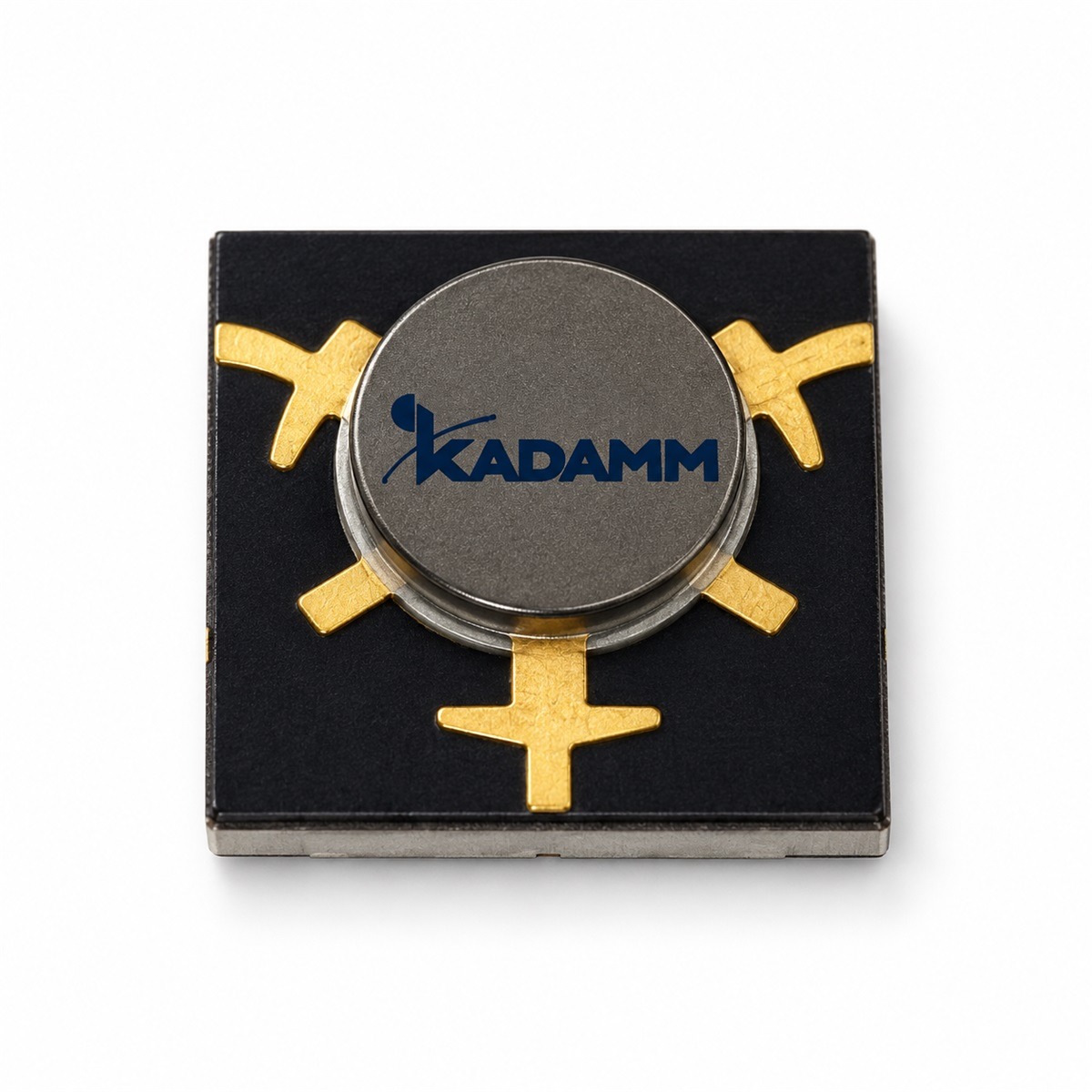

Изделия СВЧ KADAMM в серии ЦРМ: 20 моделей, 2,7 – 40 ГГц, соединители по таблице исполнений.
О серии
В серии ЦРМ — 20 моделей, общий диапазон 2,7 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ЦРМ: вносимые потери от 0,4 до 40 дБ; КСВН от 1,2 до 1,75; развязка от 10 до 70 дБ; мощность от 2 до 40 Вт. Модели внутри серии ЦРМ отличаются параметрами: частоты, мощность, потери, развязка, КСВН, габариты. Общее для всех моделей ЦРМ: соединитель — микрополосковая линия.
Нужное исполнение ЦРМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | микрополосковая линия |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Обратная мощность, Вт | Температура, °C | Полоса, % от средней частоты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ЦРМ-11000/18000-10-66 | 11–18 | 10 | 1 | 15 | 1,45 | 6×6×3 | 10 | -55–+85 | — |
| KADAMM ЦРМ-14000/23000-10-55 | 14–23 | 10 | 0,5 | 20 | 1,25 | 5×5×3,5 | 10 | -55–+85 | 20 |
| KADAMM ЦРМ-18000/24000-2-44 | 18–24 | 2 | 0,6 | 17 | 1,35 | 4,5×4,5×3,5 | 2 | -55–+85 | 20 |
| KADAMM ЦРМ-22000/32000-2-44 | 22–32 | 2 | 0,7 | 17 | 1,35 | 4,5×4,5×3,5 | 2 | -55–+85 | 25 |
| KADAMM ЦРМ-2700/4900-15-1414 | 2,7–4,9 | 15 | 0,4 | 20 | 1,2 | 14×14×5,5 | 15 | -55–+85 | 40 |
| KADAMM ЦРМ-2С-14000/18000-10-87-А | 14–18 | 10 | 0,45 | 30 | 1,25 | 8×7×2,5 | 3 | -55–+85 | 25 |
| KADAMM ЦРМ-2С-14000/18000-10-87-Б | 14–18 | 10 | 0,45 | 30 | 1,25 | 8×7×2,5 | 3 | -55–+85 | 25 |
| KADAMM ЦРМ-2С-14000/18000-10-87-Д | 14–18 | 10 | 0,45 | 30 | 1,25 | 8×7×4 | 3 | -55–+85 | 25 |
| KADAMM ЦРМ-2С-14000/18000-10-87-С | 14–18 | 10 | 0,45 | 30 | 1,25 | 8×7×4 | 3 | -55–+85 | 25 |
| KADAMM ЦРМ-2С-8000/12000-10-108-А | 8–12 | 10 | 0,5 | 30 | 1,25 | 10×8×2,5 | 5 | -55–+85 | 20 |
| KADAMM ЦРМ-2С-8000/12000-10-108-Б | 8–12 | 10 | 0,5 | 30 | 1,25 | 10×8×2,5 | 5 | -55–+85 | 20 |
| KADAMM ЦРМ-2С-8000/12000-10-109-А | 8–12 | 10 | 0,45 | 30 | 1,25 | 10,4×9×4 | 5 | -55–+85 | 20 |
| KADAMM ЦРМ-2С-8000/12000-10-109-Б | 8–12 | 10 | 0,45 | 30 | 1,25 | 10,4×9×4 | 5 | -55–+85 | 20 |
| KADAMM ЦРМ-31000/40000-2-33 | 31–40 | 2 | 1 | 14 | 1,4 | 3,5×3,5×2,5 | 2 | -55–+85 | 22 |
| KADAMM ЦРМ-4000/5850-15-1212 | 4–5,85 | 15 | 0,4 | 20 | 1,2 | 12×12×4 | 15 | -55–+85 | 30 |
| KADAMM ЦРМ-5000/7500-15-1010 | 5–7,5 | 15 | 0,4 | 20 | 1,2 | 10×10×4 | 15 | -55–+85 | 20 |
| KADAMM ЦРМ-6000/18000-20-77 | 6–18 | 20 | 1; 1,2 при 40–+70 | 12; 10 при 40–+70 | 1,65; 1,75 при 40–+70 | 7×7×3 | 20 | +25±5; 40–+70 | — |
| KADAMM ЦРМ-7000/9500-40-77 | 7–9,5 | 40 | 0,5 | 20 | 1,25 | 7×7×3,5 | 40 | -55–+85 | 25 |
| KADAMM ЦРМ-8000/12000-10-66 | 8–12 | 10 | 0,6 | 16 | 1,35 | 6×6×2,5 | 10 | -55–+85 | — |
| KADAMM ЦРМ-8000/18000-15-66 | 8–18 | 15 | 0,5 | 20 | 1,25 | 6×6×2,5 | 15 | -55–+85 | 45 |
Вопросы по серии
Общий диапазон серии ЦРМ — 2,7 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ЦРМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ЦРМ-11000/18000-10-66», и количество.
Техническое описание серии ЦРМ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
