Ферритовые вентили KADAMM (КАДАММ) серии ВН-3С: пропускают сигнал в одну сторону и поглощают отражённую волну.
О серии
KADAMM ВН-3С — ферритовые вентили производства KADAMM (КАДАММ).
В серии 1 исполнение, общий охват частот — 5 – 6 ГГц. Подключение — SMA.
Вентили и циркуляторы KADAMM решают одну задачу — не пустить мощность туда, где она навредит. Отражённая от рассогласованной нагрузки волна, вернувшись в усилитель или генератор, меняет его режим, сдвигает частоту и может вывести каскад из строя; вентиль на выходе гасит её в собственном поглотителе. Циркулятор позволяет передатчику и приёмнику работать на общую антенну: мощность передатчика уходит в антенну, а принятый сигнал — к приёмнику.
В цифрах серии важны три величины: вносимое ослабление на прямом пути (сколько мощности теряется), развязка в обратном направлении (насколько ослаблена обратная волна) и КСВН входов. Многосекционные исполнения дают большую развязку ценой немного большего ослабления.
Вентиль выбирают и по мощности поглотителя: при обрыве или коротком замыкании выхода почти вся мощность, ушедшая вперёд, вернётся и рассеется в нём.
SMA — самый распространённый малогабаритный соединитель СВЧ; прецизионные исполнения работают до 18–26,5 ГГц.
Принцип работы
Вентиль KADAMM ВН-3С — это ферритовый циркулятор, третье плечо которого нагружено внутри корпуса поглотителем. Подмагниченный феррит ведёт себя невзаимно: поле волны вращается в нём только в одну сторону, поэтому энергия с входа уходит на выход почти без ослабления, а волна, вернувшаяся от нагрузки, сворачивает в третье плечо и рассеивается там теплом.
Отсюда две главные цифры вентиля: вносимые потери на прямом пути и развязка — то, насколько ослаблена обратная волна. Предел обратной мощности задаёт именно поглотитель: при обрыве или замыкании выхода на него приходится почти вся мощность, ушедшая вперёд.
Свойства феррита зависят от частоты и температуры, поэтому все параметры нормированы только внутри полосы и температурного диапазона исполнения.
Конструкция и материалы

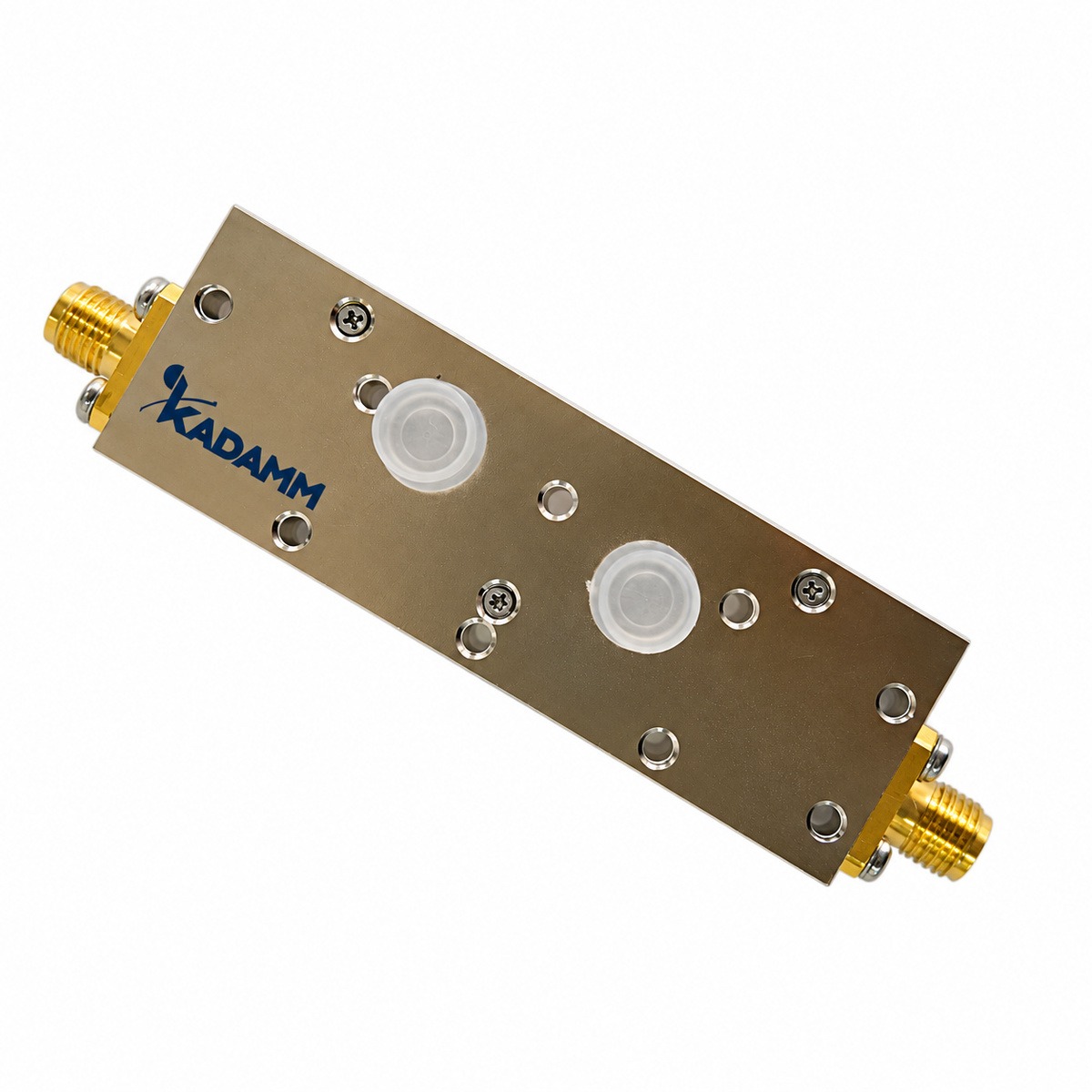

Внутри корпуса KADAMM ВН-3С — разветвление полосковых проводников в форме буквы Y, зажатое между двумя ферритовыми дисками. Постоянный магнит подмагничивает феррит, а стальной корпус замыкает магнитный поток и одновременно экранирует узел.
Третье плечо разветвления нагружено резистивным поглотителем внутри корпуса, поэтому наружу выведены только вход и выход.
Ключевые особенности
1 исполнение, 1 рабочая полоса.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ВН-3С: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Диапазон частот, ГГц | 5–6 |
| Прямая мощность, Вт, не более | 10 |
| Вносимые потери, дБ, не более | 1,2 |
| Развязка, дБ, не менее | 70 |
| КСВН, не более | 1,3 |
| Соединитель | SMA (розетка) |
| Габаритные размеры, мм | уточняйте у менеджера |
| Обратная мощность, Вт | уточняйте у менеджера |
| Рабочая температура, °C | -20–+60 |
Как читать характеристики
Таблица исполнений
Все 1 исполнение серии ВН-3С с артикулами для заявки.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул |
|---|
| KADAMM ВН-3С-5000/6000-10 |
Как выбрать исполнение
Расчётный пример
Задача. Какая длина волны на краях охвата серии ВН-3С и что из этого следует для монтажа.
Применение
Вентили и циркуляторы ставят на выходах усилителей мощности и генераторов, в приёмопередающих модулях радиолокаторов и станций связи, в измерительных стендах — везде, где отражение от нагрузки недопустимо или передатчик и приёмник делят одну антенну.
Все исполнения ВН-3С работают на участке 4–12 ГГц (C, X).
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ВН-3С входят:
Техническое описание серии ВН-3С — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ВН-3С или соседней серии.
Термины и стандарты
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ВН-3С | Ферритовые вентили коаксиальные трёхсекционные | 5 – 6 ГГц | 1 | SMA |
| KADAMM ВН-2С | Ферритовые вентили коаксиальные двухсекционные | 10 МГц – 27,5 ГГц | 26 | N, SMA, SMA → SMA, 2,92 мм |
| KADAMM ВН | Ферритовые вентили СВЧ коаксиальные | 10 МГц – 50 ГГц | 108 | SMA, N, N или SMA, 2,92 мм |
| KADAMM ВНВ | Ферритовые вентили СВЧ встраиваемые (drop-in) | 10 МГц – 40 ГГц | 175 | полосковые выводы, штыревые выводы, полосковые выводы 2,3×1,0×0,2 мм, полосковые выводы 2,0×1,0×0,2 мм |
| KADAMM ВНП | Ферритовые вентили СВЧ для поверхностного монтажа | 200 МГц – 10 ГГц | 35 | — |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM ВН-2С; нужно включение пайкой на плату — KADAMM ВНВ; нужны частоты выше, чем у ВН-3С — KADAMM ВНП.
