Ферритовые циркуляторы встраиваемые двухсекционные KADAMM ЦРВ-2С

Name: Ферритовые циркуляторы встраиваемые двухсекционные KADAMM ЦРВ-2С
Brand: КАДАММ
SKU: KADAMM ЦРВ-2С

Производитель:КАДАММ

Артикул: KADAMM ЦРВ-2С

Техническое описание серии KADAMM ЦРВ-2С

Каталог KADAMM «СВЧ-компоненты»

Техническое описание серии KADAMM ЦРВ-2С

Количество

Отправить заявку

KADAMM · Изделия СВЧ

Изделия СВЧ KADAMM в серии ЦРВ-2С: 34 модели, 10 МГц – 25 ГГц, соединители по таблице исполнений.

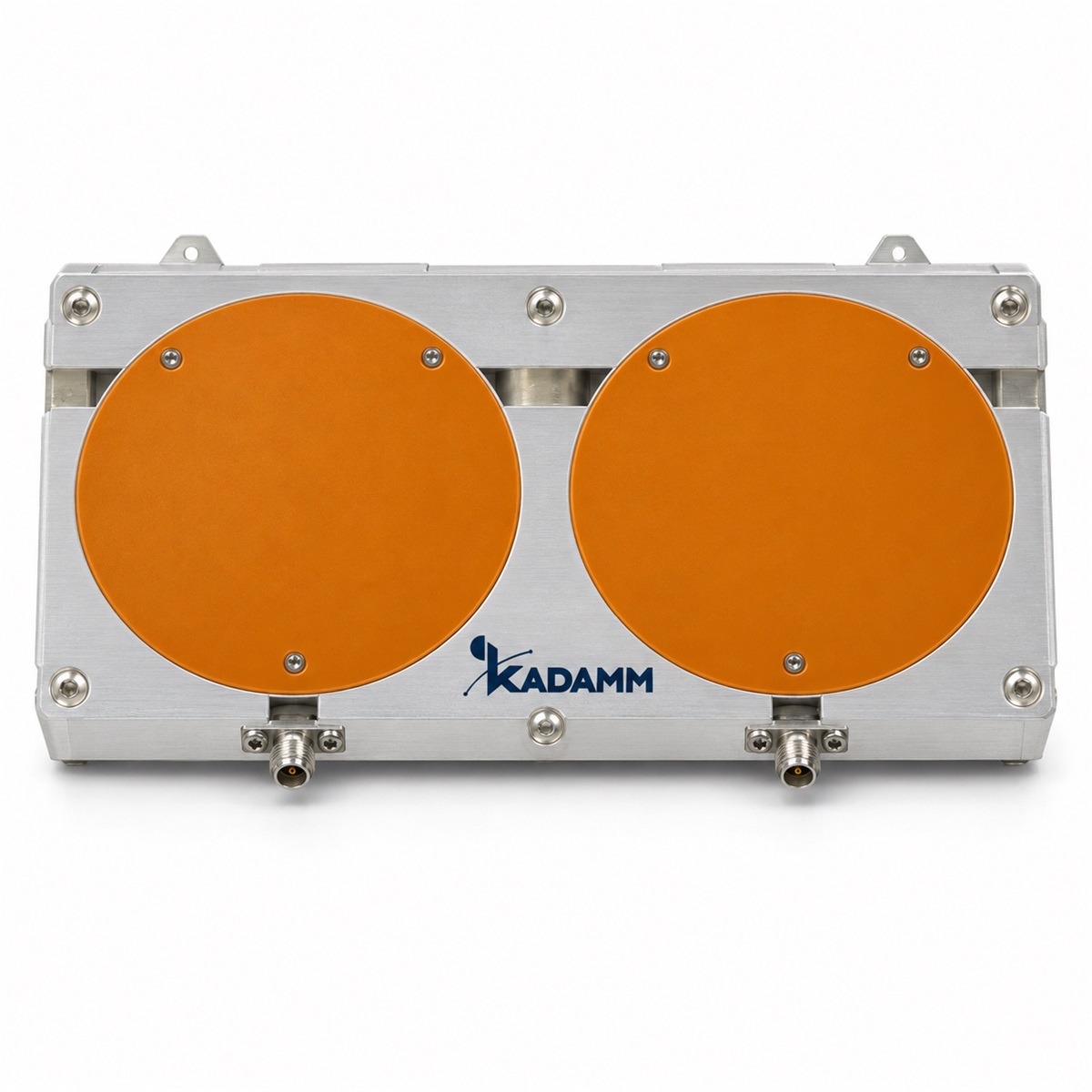

Ферритовые циркуляторы встраиваемые двухсекционные KADAMM ЦРВ-2С

10 МГц – 25 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

В серии ЦРВ-2С — 34 модели, общий диапазон 10 МГц – 25 ГГц, соединители по таблице исполнений.

По моделям KADAMM ЦРВ-2С: вносимые потери от 0,4 до 2,4 дБ; КСВН от 1,15 до 1,4; развязка от 33 до 60 дБ; мощность от 30 до 300 Вт. Исполнения ЦРВ-2С различаются по параметрам: частоты, мощность, потери, развязка, КСВН, габариты. Общее для всех моделей ЦРВ-2С: соединитель — полосковые выводы.

Нужное исполнение ЦРВ-2С выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 10 МГц – 25 ГГцПолосу каждой модели ЦРВ-2С смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель ЦРВ-2С, сверьте её полосу с крайними частотами вашей системы.

МощностьДопустимая мощность модели ЦРВ-2С должна превышать мощность в тракте с запасом.

ПотериВносимые потери модели ЦРВ-2С прибавьте к потерям кабеля при расчёте уровня сигнала.

РазвязкаРазвязка между портами ЦРВ-2С показывает, насколько каналы влияют друг на друга.

КСВНЧем ниже КСВН модели ЦРВ-2С, тем меньше отражений и неравномерность в тракте.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Соединитель	полосковые выводы

Исполнения серии

Артикул	Частоты, ГГц	Мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Габариты, мм	Обратная мощность, Вт	Число портов	Полоса, % от средней частоты
KADAMM ЦРВ-2С-10/55-50-16080	0,01–0,055	50	2,4	40	1,25	160×80×28	50	3	20
KADAMM ЦРВ-2С-10/55-50-16080-4П	0,01–0,055	50	2,4	40	1,25	160×80×28	50	4	20
KADAMM ЦРВ-2С-1000/2000-300-14472	1–2	300	1,4	33	1,4	144×72×27,4	300	3	—
KADAMM ЦРВ-2С-1000/2000-300-14472-4П	1–2	300	1,4	33	1,4	144×72×27,4	300	4	—
KADAMM ЦРВ-2С-12000/18000-30-1716	12–18	30	1,2	36	1,35	17,6×16,5×7,5	30	3	—
KADAMM ЦРВ-2С-12000/18000-30-1716-4П	12–18	30	1,2	36	1,35	17,6×16,5×7,5	30	4	—
KADAMM ЦРВ-2С-130/900-300-11256	0,13–0,9	300	0,6	46	1,2	112×56×15	300	3	40
KADAMM ЦРВ-2С-130/900-300-11256-4П	0,13–0,9	300	0,6	46	1,2	112×56×15	300	4	40
KADAMM ЦРВ-2С-1350/2700-100-10149	1,35–2,7	100	1	36	1,3	101,6×49,5×19	100	3	—
KADAMM ЦРВ-2С-1350/2700-100-10149-4П	1,35–2,7	100	1	36	1,3	101,6×49,5×19	100	4	—
KADAMM ЦРВ-2С-1500/3000-100-10149	1,5–3	100	1	34	1,35	101,6×49,5×19	100	3	—
KADAMM ЦРВ-2С-1500/3000-100-10149-4П	1,5–3	100	1	34	1,35	101,6×49,5×19	100	4	—
KADAMM ЦРВ-2С-200/1875-300-7038	0,2–1,875	300	0,4	60	1,15	70×38×11	300	3	30
KADAMM ЦРВ-2С-200/1875-300-7038-4П	0,2–1,875	300	0,4	60	1,15	70×38×11	300	4	30
KADAMM ЦРВ-2С-200/3600-200-5025	0,2–3,6	200	0,4	50	1,15	50,8×25,4×10,5	200	3	30
KADAMM ЦРВ-2С-200/3600-200-5025-4П	0,2–3,6	200	0,4	50	1,15	50,8×25,4×10,5	200	4	30
KADAMM ЦРВ-2С-200/3600-200-5031-4П-А	0,2–3,6	200	0,4	50	1,15	50,8×31,7×8,6	100	4	30
KADAMM ЦРВ-2С-200/3600-200-5031-4П-Б	0,2–3,6	200	0,4	50	1,15	50,8×31,7×8,6	100	4	30
KADAMM ЦРВ-2С-2000/4000-100-6434	2–4	100	1,2	34	1,35	64×34×21	100	3	—
KADAMM ЦРВ-2С-2000/4000-100-6434-4П	2–4	100	1,2	34	1,35	64×34×21	100	4	—
KADAMM ЦРВ-2С-3000/6000-100-5028	3–6	100	1	36	1,3	50,8×28×14	100	3	—
KADAMM ЦРВ-2С-3000/6000-100-5028-4П	3–6	100	1	36	1,3	50,8×28×14	100	4	—
KADAMM ЦРВ-2С-4000/7000-60-2420	4–7	60	0,6	45	1,2	24×20×8	60	3	20
KADAMM ЦРВ-2С-4000/7000-60-2420-4П	4–7	60	0,6	45	1,2	24×20×8	60	4	20
KADAMM ЦРВ-2С-4000/8000-100-4222	4–8	100	1	36	1,3	42×22,5×15	100	3	—
KADAMM ЦРВ-2С-4000/8000-100-4222-4П	4–8	100	1	36	1,3	42×22,5×15	100	4	—
KADAMM ЦРВ-2С-45/270-200-12060	0,045–0,27	200	0,8	50	1,15	120×60×28	100	3	40
KADAMM ЦРВ-2С-45/270-200-12060-4П	0,045–0,27	200	0,8	50	1,15	120×60×28	100	4	40
KADAMM ЦРВ-2С-5000/25000-60-1716	5–25	60	0,6	46	1,2	17,6×16,5×7,5	60	3	20
KADAMM ЦРВ-2С-5000/25000-60-1716-4П	5–25	60	0,6	46	1,2	17,6×16,5×7,5	60	4	20
KADAMM ЦРВ-2С-600/5000-60-3819	0,6–5	60	0,5	50	1,15	38×19×8,2	60	3	30
KADAMM ЦРВ-2С-600/5000-60-3819-4П	0,6–5	60	0,5	50	1,15	38×19×8,2	60	4	30
KADAMM ЦРВ-2С-8000/12000-30-1716	8–12	30	1	36	1,3	17,6×16,5×7,5	30	3	—
KADAMM ЦРВ-2С-8000/12000-30-1716-4П	8–12	30	1	36	1,3	17,6×16,5×7,5	30	4	—

Вопросы по серии

В каком диапазоне работает серия KADAMM ЦРВ-2С?

Общий диапазон серии ЦРВ-2С — 10 МГц – 25 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ЦРВ-2С?

В серии ЦРВ-2С — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ЦРВ-2С?

Назовите артикул исполнения из таблицы, например «KADAMM ЦРВ-2С-10/55-50-16080», и количество.

Какие документы есть на серию KADAMM ЦРВ-2С?

К серии ЦРВ-2С прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ЦРВ-2С под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
