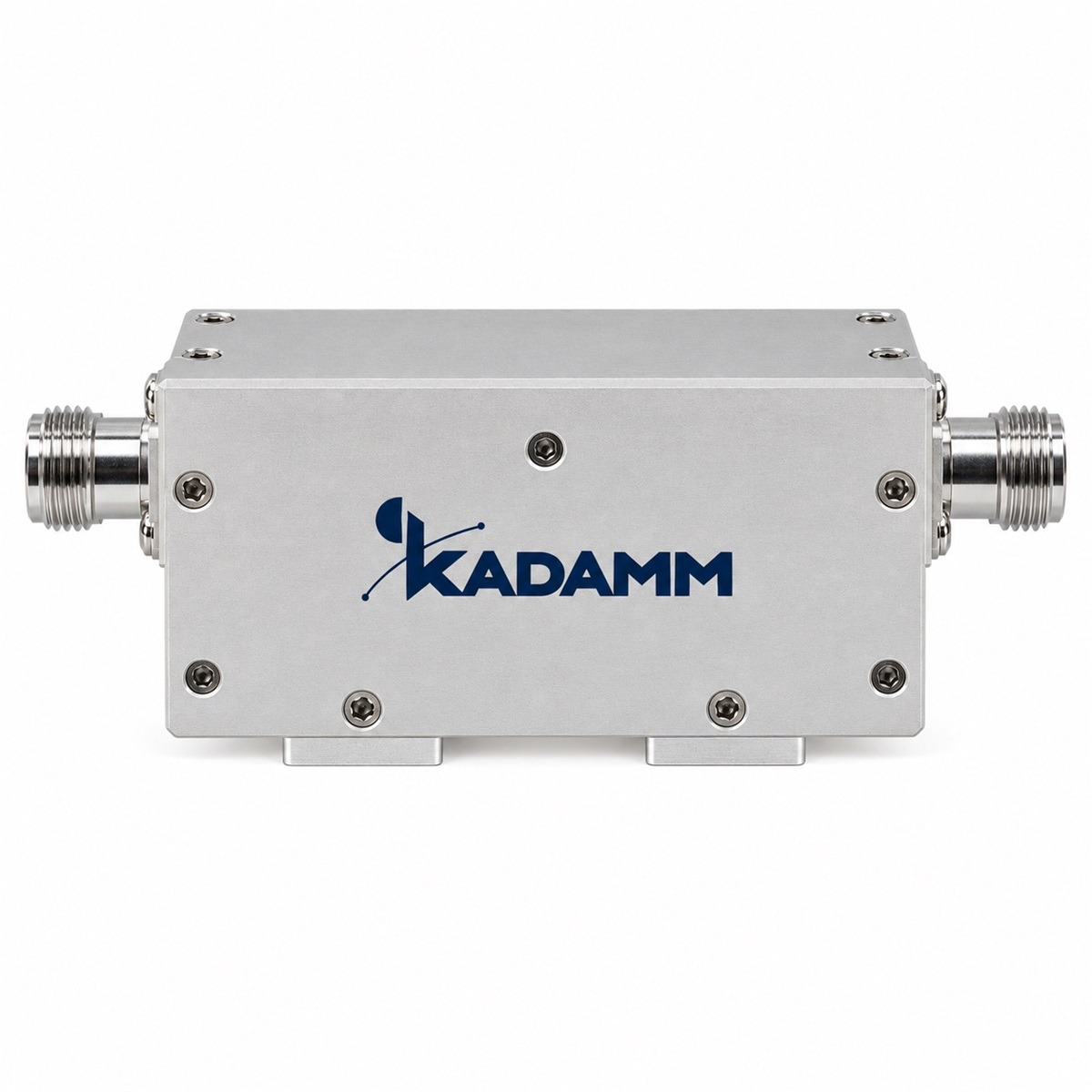

Ферритовые вентили коаксиальные двухсекционные KADAMM ВН-2С

Name: Ферритовые вентили коаксиальные двухсекционные KADAMM ВН-2С
Brand: КАДАММ
SKU: KADAMM ВН-2С

Производитель:КАДАММ

Артикул: KADAMM ВН-2С

Техническое описание серии KADAMM ВН-2С

Каталог KADAMM «СВЧ-компоненты»

Техническое описание серии KADAMM ВН-2С

Количество

Отправить заявку

KADAMM · Изделия СВЧ

KADAMM ВН-2С — серия производства KADAMM (КАДАММ): 20 моделей, 10 МГц – 27,5 ГГц, соединители SMA.

Ферритовые вентили коаксиальные двухсекционные KADAMM ВН-2С

10 МГц – 27,5 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

О серии

В серии ВН-2С — 20 моделей, общий диапазон 10 МГц – 27,5 ГГц, соединители SMA.

По моделям KADAMM ВН-2С: вносимые потери от 0,6 до 2,4 дБ; КСВН от 1,15 до 1,35; развязка от 34 до 55 дБ. Исполнения ВН-2С различаются по параметрам: частоты, прямая мощн., потери, развязка, КСВН, соединители.

Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ВН-2С.

На что смотреть при подборе

Диапазон 10 МГц – 27,5 ГГцВесь диапазон серии ВН-2С закрывают разные исполнения — полоса у каждого своя.

ЧастотыРабочая полоса модели ВН-2С должна перекрывать все частоты тракта с запасом по краям.

ПотериВносимые потери модели ВН-2С прибавьте к потерям кабеля при расчёте уровня сигнала.

РазвязкаРазвязка между портами ВН-2С показывает, насколько каналы влияют друг на друга.

КСВНДля измерительных трактов берите исполнения ВН-2С с наименьшим КСВН.

СоединителиСоединитель модели ВН-2С подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

Технические характеристики

Исполнения серии

Артикул	Частоты, ГГц	Прямая мощн., Вт	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Обратная мощность, Вт	Температура, °C
KADAMM ВН-2С-10/55-50-16080	0,01–0,055	50	2,4	40	1,25	N, SMA	160×80×28	50	+10–+60
KADAMM ВН-2С-1000/2000-300-14472	1–2	300	1,4	34	1,35	N, SMA	144×72×27,4	30	+10–+70
KADAMM ВН-2С-12000/18000-60-2618	12–18	60	1	36	1,3	SMA	26×18×13,8	10	-55–+85
KADAMM ВН-2С-130/900-300-11256	0,13–0,9	300	0,6	46	1,2	N, SMA	112×56×15	30	-30–+70
KADAMM ВН-2С-1350/2700-100-10149	1,35–2,7	100	1	36	1,3	N, SMA	101,6×49,5×19	30	0–+70
KADAMM ВН-2С-1500/3000-100-10149	1,5–3	100	1	34	1,35	N, SMA	101,6×49,5×19	30	0–+70
KADAMM ВН-2С-2000/4000-100-6434	2–4	100	1,2	36	1,3	N, SMA	64×34×21	30	+10–+70
KADAMM ВН-2С-250/1300-400-9648	0,25–1,3	400	0,6	50	1,15	N, SMA	96×48×24	30	-30–+70
KADAMM ВН-2С-250/1300-400-9678	0,25–1,3	400	0,6	50	1,15	N, SMA	96×78×24	250	-30–+70
KADAMM ВН-2С-300/1300-300-7038	0,3–1,3	300	0,6	55	1,15	N, SMA	70×38×15	30	-40–+85
KADAMM ВН-2С-300/1300-300-7048	0,3–1,3	300	0,6	55	1,15	N, SMA	70×48,5×15	100	-40–+85
KADAMM ВН-2С-3000/6000-100-5028	3–6	100	1	36	1,3	N, SMA	50,8×28×14	30	-55–+85
KADAMM ВН-2С-3500/7000-60-3928	3,5–7	60	0,6	45	1,2	SMA	39×28×15	5	-40–+85
KADAMM ВН-2С-4000/8000-100-4222	4–8	100	1	36	1,3	N, SMA	42×22,5×15	20	-55–+85
KADAMM ВН-2С-45/270-200-12060	0,045–0,27	200	0,8	50	1,15	N, SMA	120×60×28	50	-20–+65
KADAMM ВН-2С-45/270-200-12075	0,045–0,27	200	0,8	50	1,15	N, SMA	120×75×28	100	-20–+65
KADAMM ВН-2С-6000/27500-60-2618	6–27,5	60	0,6	45	1,2	SMA, 2,92 мм	26×18×13,8	5	-55–+85
KADAMM ВН-2С-700/2000-200-6834	0,7–2	200	0,6	45	1,2	N, SMA	68×34×22	30	-40–+85
KADAMM ВН-2С-700/3500-200-6432	0,7–3,5	200	0,6	50	1,15	N, SMA	64×32×18	30	-40–+85
KADAMM ВН-2С-8000/12000-60-2618	8–12	60	1	36	1,3	SMA	26×18×13,8	10	-55–+85

Вопросы по серии

В каком диапазоне работает серия KADAMM ВН-2С?

Общий диапазон серии ВН-2С — 10 МГц – 27,5 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ВН-2С?

В серии ВН-2С — SMA. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ВН-2С?

Назовите артикул исполнения из таблицы, например «KADAMM ВН-2С-10/55-50-16080», и количество.

Какие документы есть на серию KADAMM ВН-2С?

К серии ВН-2С прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
