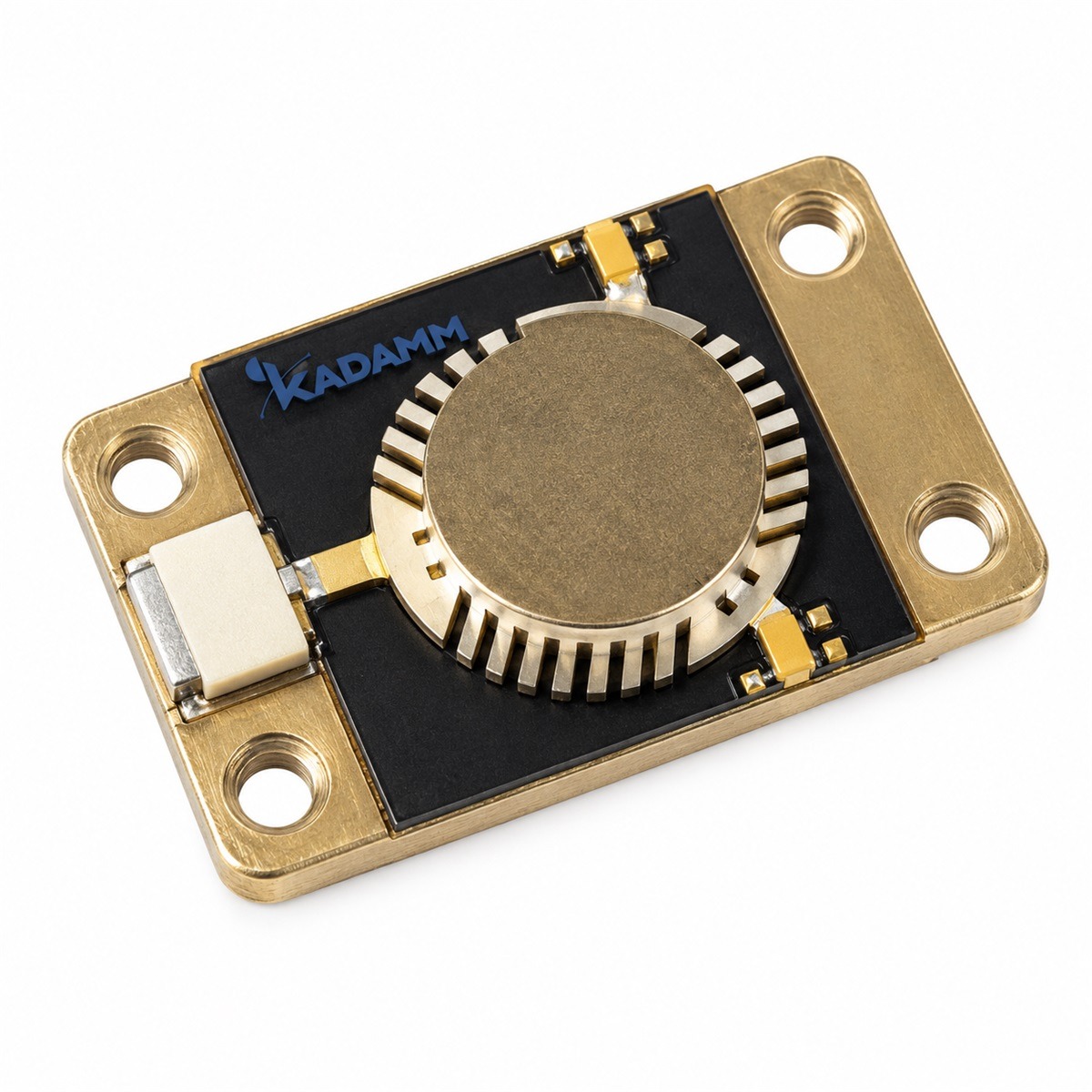

KADAMM ВНМ — серия производства KADAMM (КАДАММ): 15 моделей, 2,7 – 43 ГГц, соединители по таблице исполнений.
О серии
Состав серии ВНМ: 15 моделей, общий диапазон 2,7 – 43 ГГц, соединители по таблице исполнений.
По моделям KADAMM ВНМ: вносимые потери от 0,4 до 1,4 дБ; КСВН от 1,2 до 1,7; развязка от 14 до 20 дБ. Модели внутри серии ВНМ отличаются параметрами: частоты, прямая мощн., потери, развязка, КСВН, габариты. Общее для всех моделей ВНМ: соединитель — микрополосковая линия; рабочая температура, °C — -55–+85.
Нужное исполнение ВНМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | микрополосковая линия |
| Рабочая температура, °C | -55–+85 |
Исполнения серии
| Артикул | Частоты, ГГц | Прямая мощн., Вт | Потери, дБ | Развязка, дБ | КСВН | Габариты, мм | Обратная мощность, Вт | Полоса, % от средней частоты | Полоса, МГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ВНМ-11000/18000-10-67 | 11–18 | 10 | 0,9 | 15 | 1,45 | 6×7×3 | 3 | — | 7000 (весь диапазон) |
| KADAMM ВНМ-14000/40000-10-56 | 14–40 | 10 | 0,5 | 20 | 1,25 | 5×6×3,5 | 3 | 20 | — |
| KADAMM ВНМ-18000/24000-2-45 | 18–24 | 2 | 0,6 | 17 | 1,3 | 4,5×5,5×3,5 | 2 | 20 | — |
| KADAMM ВНМ-22000/32000-2-45 | 22–32 | 2 | 0,7 | 17 | 1,3 | 4,5×5,5×3,5 | 2 | 25 | — |
| KADAMM ВНМ-2700/4900-15-1416 | 2,7–4,9 | 15 | 0,4 | 20 | 1,2 | 14×16×5 | 5 | 40 | — |
| KADAMM ВНМ-31000/40000-2-34 | 31–40 | 2 | 1 | 14 | 1,4 | 3,5×4×3,5 | 2 | 22 | — |
| KADAMM ВНМ-37000/43000-2-44 | 37–43 | 2 | 1,4 | 14 | 1,5 | 4×4,5×4 | 2 | 100 | — |
| KADAMM ВНМ-3900/5900-15-1212 | 3,9–5,9 | 15 | 0,4 | 20 | 1,2 | 12×12×4 | 5 | 25 | — |
| KADAMM ВНМ-5000/8000-15-1010 | 5–8 | 15 | 0,4 | 20 | 1,25 | 10×10×4 | 5 | 45 | — |
| KADAMM ВНМ-6000/18000-16-129 | 6–18 | 16 | 1 | 14 | 1,7 | 12×9,7×5,6 | 2 | — | 12000 (весь диапазон) |
| KADAMM ВНМ-7000/12000-15-78 | 7–12 | 15 | 0,5 | 20 | 1,25 | 7×8×3,5 | 5 | 40 | — |
| KADAMM ВНМ-8000/12000-10-67 | 8–12 | 10 | 0,6 | 17 | 1,35 | 6×7×3,5 | 3 | — | 4000 (весь диапазон) |
| KADAMM ВНМ-8000/12000-10-78 | 8–12 | 10 | 0,6 | 18 | 1,35 | 7×8×3,0 | 3 | — | 4000 (весь диапазон) |
| KADAMM ВНМ-8000/18000-15-67 | 8–18 | 15 | 0,5 | 20 | 1,25 | 6×7×3,5 | 3 | 45 | — |
| KADAMM ВНМ-8000/18000-16-129 | 8–18 | 16 | 1 | 15 | 1,6 | 12×9,7×5,6 | 2 | — | 10000 (весь диапазон) |
Вопросы по серии
Общий диапазон серии ВНМ — 2,7 – 43 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ВНМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ВНМ-11000/18000-10-67», и количество.
К серии ВНМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
