KADAMM · Антенна

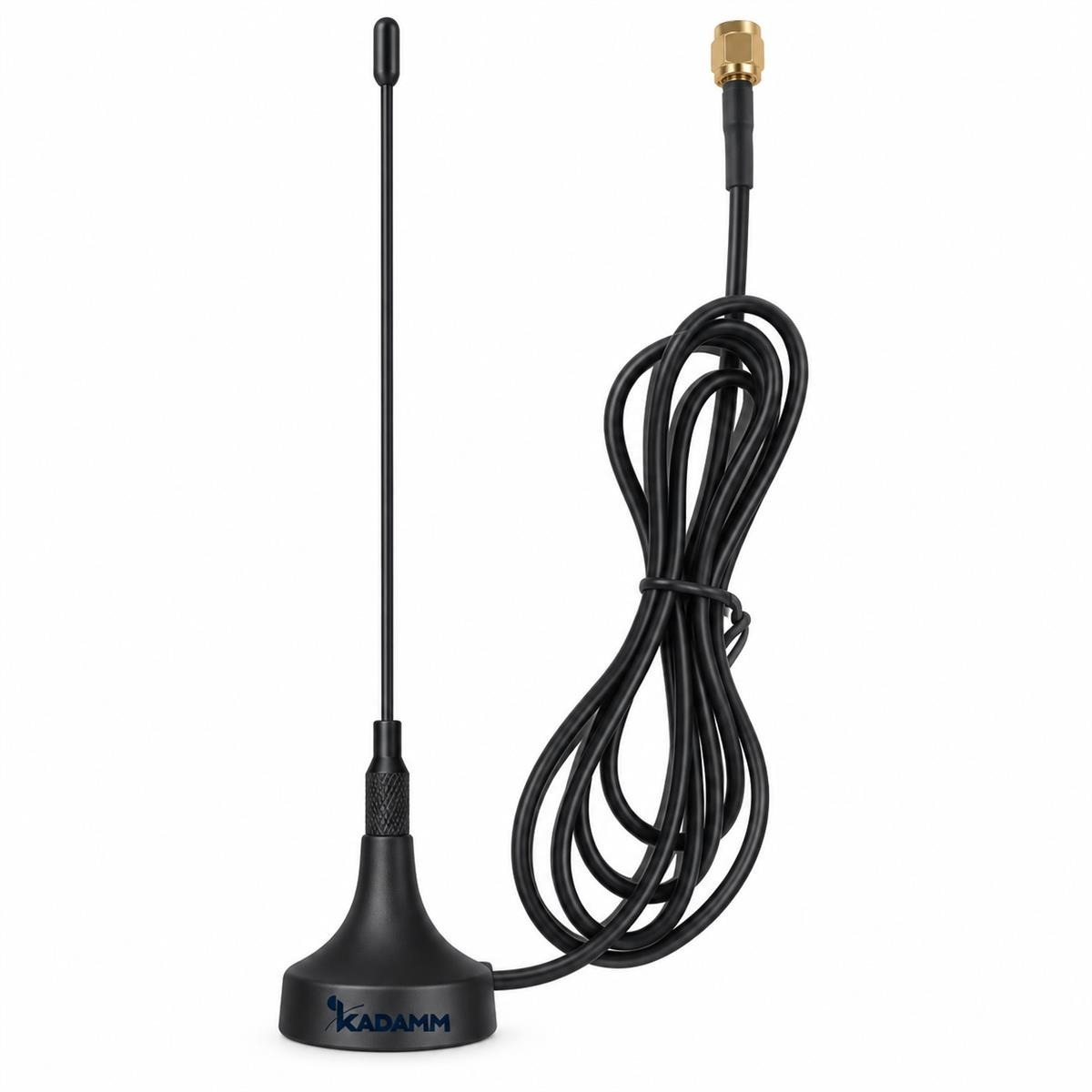

KADAMM AMS-470-3 — антенна: 465–475 МГц, усиление 3 ± 0,5 дБ.
470 ± 5 МГц
Диапазон
3 ± 0,5 дБ
Усиление
менее 2,0
КСВН
SMA
Разъём
затухание 1,3 дБ/м
Кабель
О модели
Рабочий диапазон KADAMM AMS-470-3 — 470 ± 5 МГц. Малошумящий усилитель KADAMM AMS-470-3 даёт 3 ± 0,5 дБ — запас на потери длинного кабеля снижения.
Поляризация — вертикальная.
Крепление: магнит N35, усилие отрыва 1,1 ± 0,1 кг. Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Полоса 470 ± 5 МГцПроверьте, что частоты вашей системы лежат внутри полосы AMS-470-3 с запасом по краям.
Усиление 3 ± 0,5 дБУсиление встроенного усилителя KADAMM AMS-470-3: сверяйте его с допустимым уровнем на входе приёмника.
КСВН менее 2,0Согласование KADAMM AMS-470-3 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM AMS-470-3: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 470 ± 5 МГц |
| Усиление | 3 ± 0,5 дБ |
| КСВН | менее 2,0 |
| Поляризация | вертикальная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | магнит N35, усилие отрыва 1,1 ± 0,1 кг |
| Кабель | RG174, 1000 ± 20 мм, затухание 1,3 дБ/м |
| Разъём | SMA, вилка, позолоченный |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+90 °C |
Вопросы по модели
На каких частотах работает KADAMM AMS-470-3?
Рабочий диапазон AMS-470-3 — 470 ± 5 МГц.
Какое усиление у KADAMM AMS-470-3?
Коэффициент усиления AMS-470-3 — 3 ± 0,5 дБ.
Как крепится KADAMM AMS-470-3?
Крепление AMS-470-3: магнит N35, усилие отрыва 1,1 ± 0,1 кг.
Есть ли документы на KADAMM AMS-470-3?
Техническое описание AMS-470-3 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Подбор KADAMM AMS-470-3 под ваш объект
