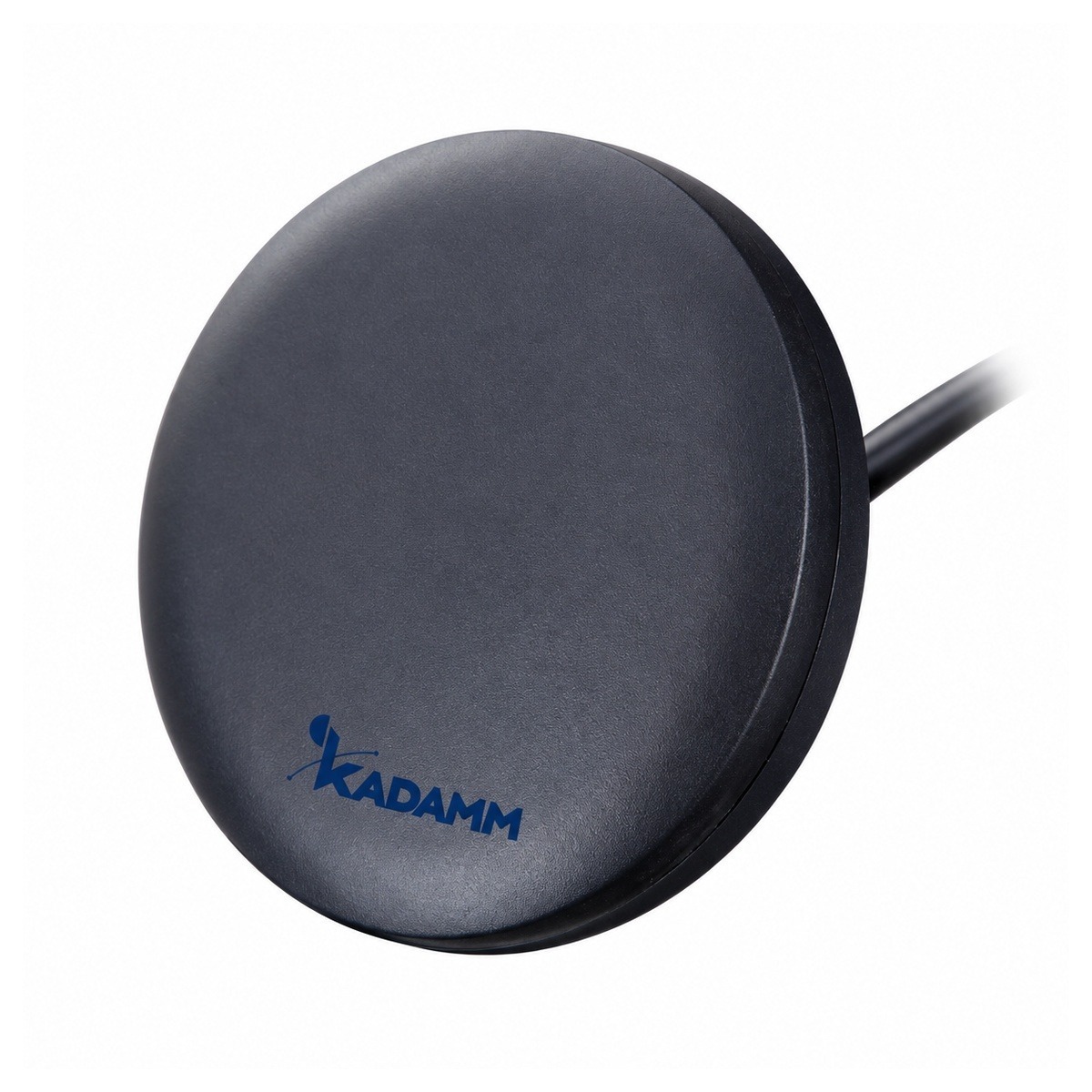

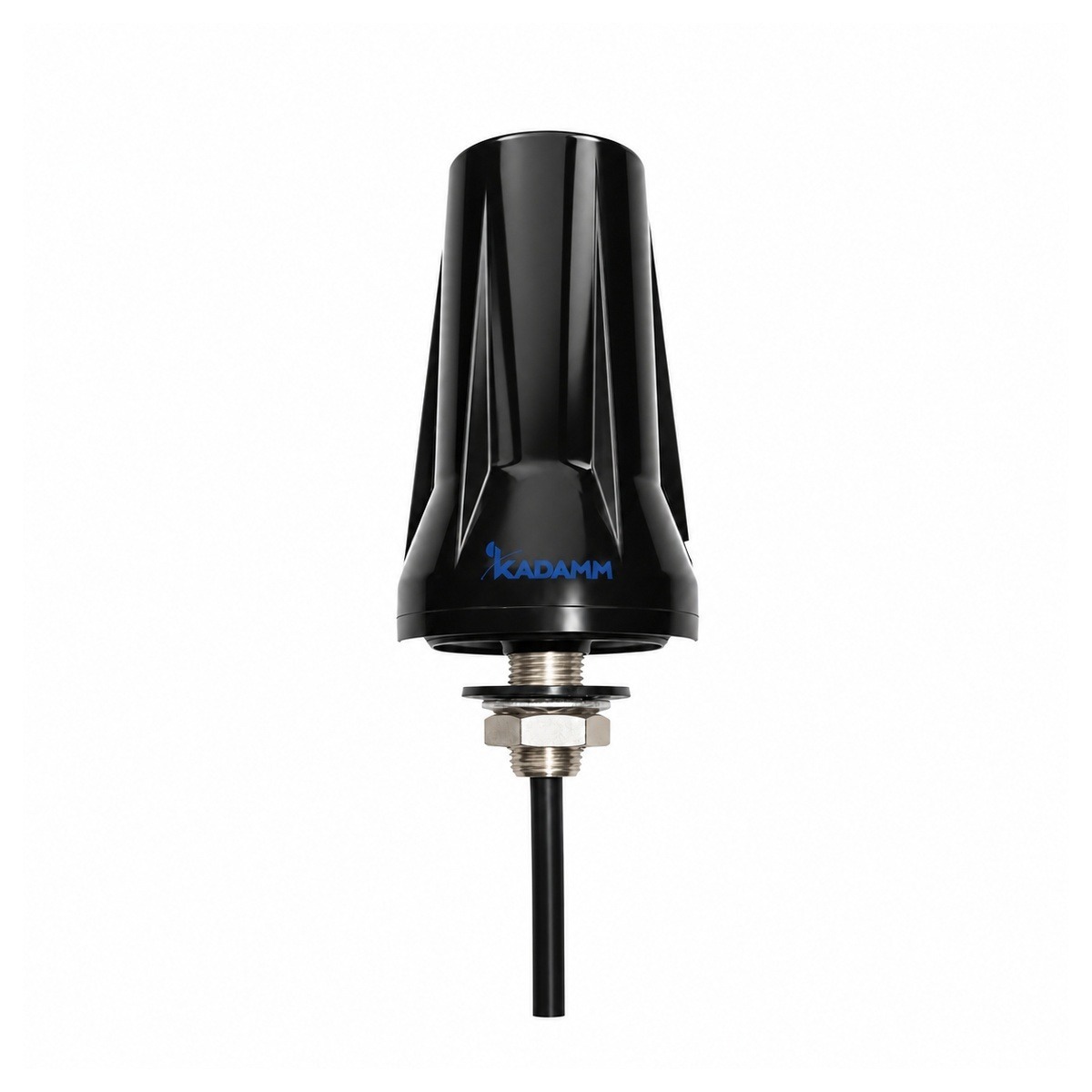

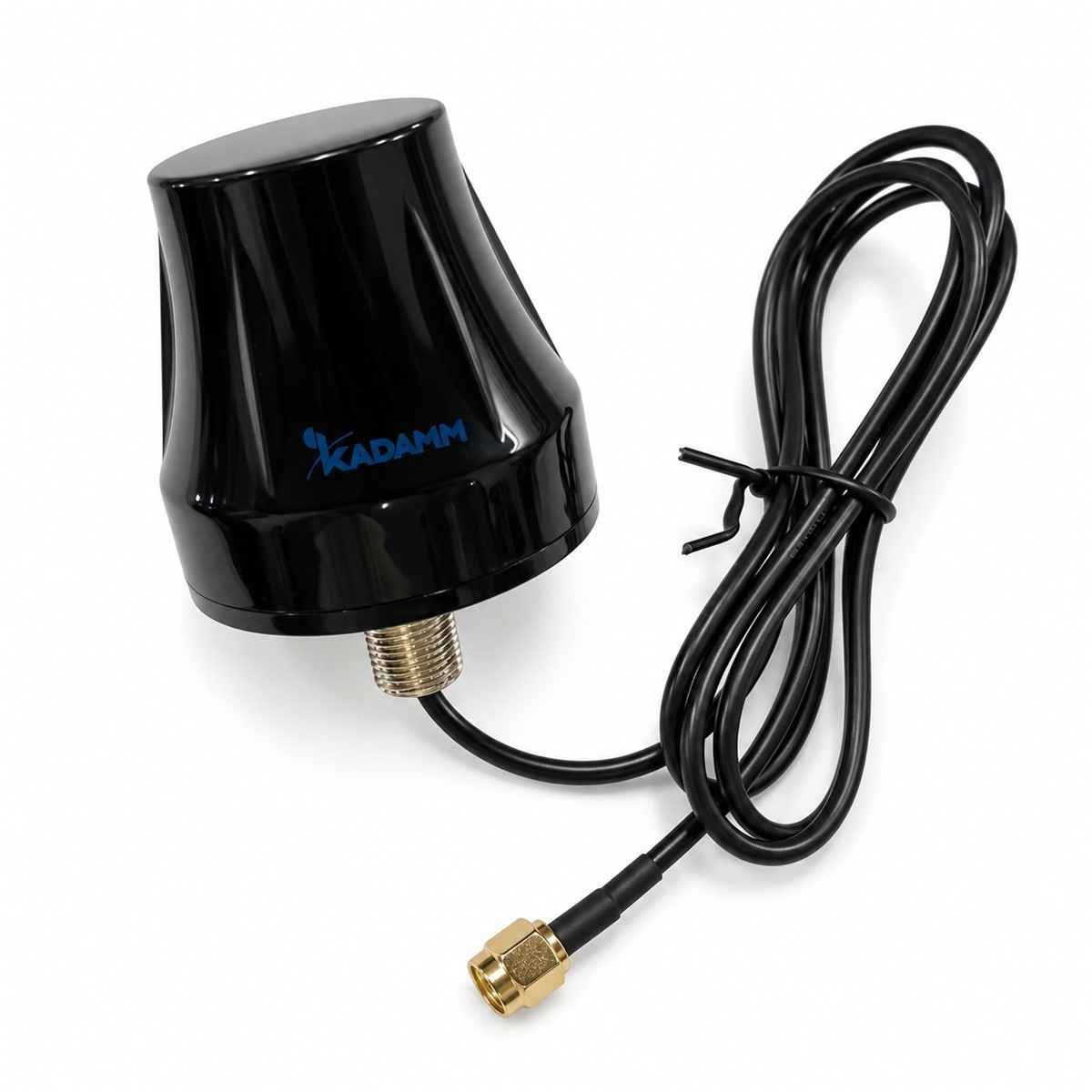

KADAMM ASW-433-2 — антенна 433 МГц на винт с кабелем RG58, 2 дБи

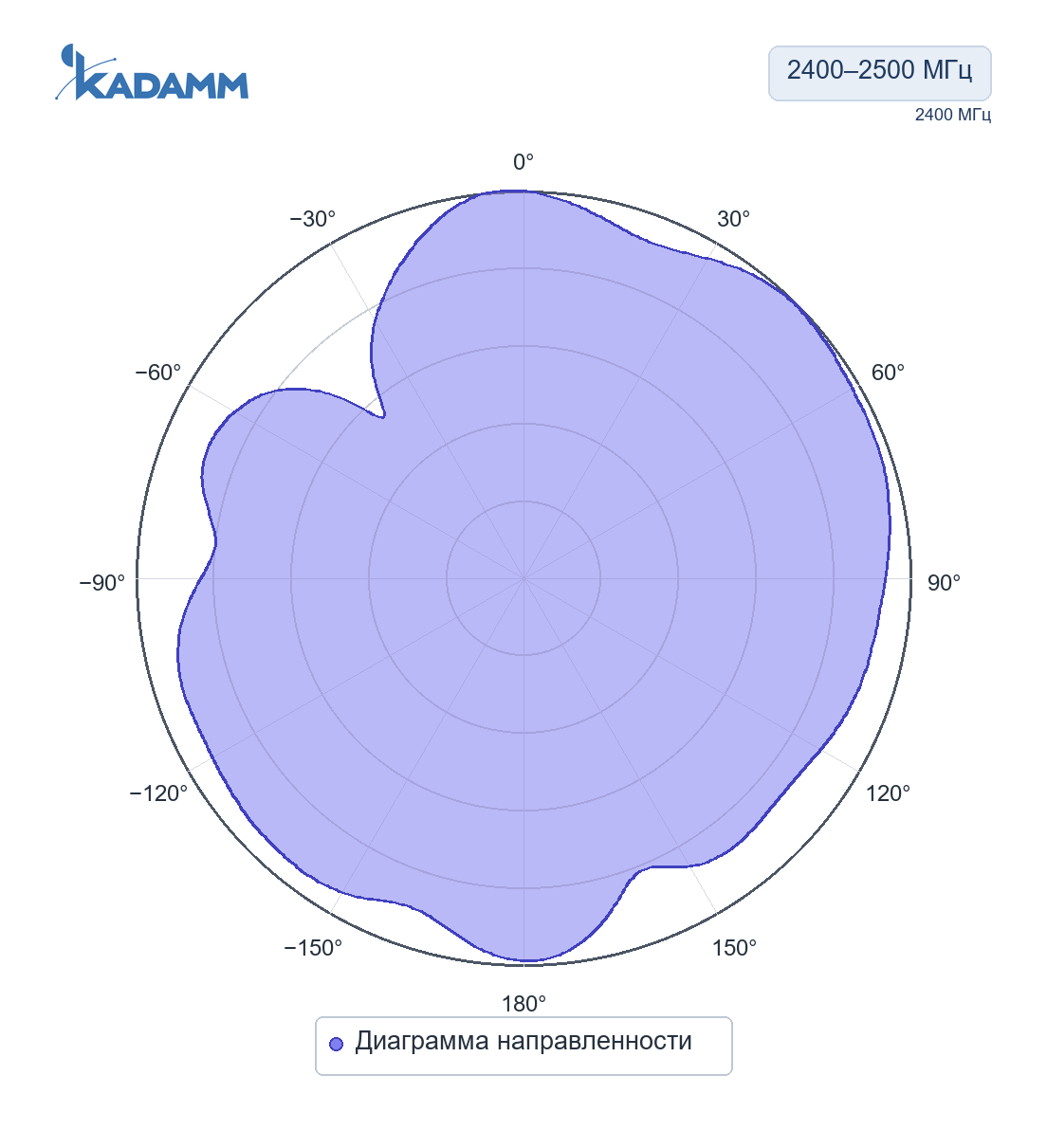

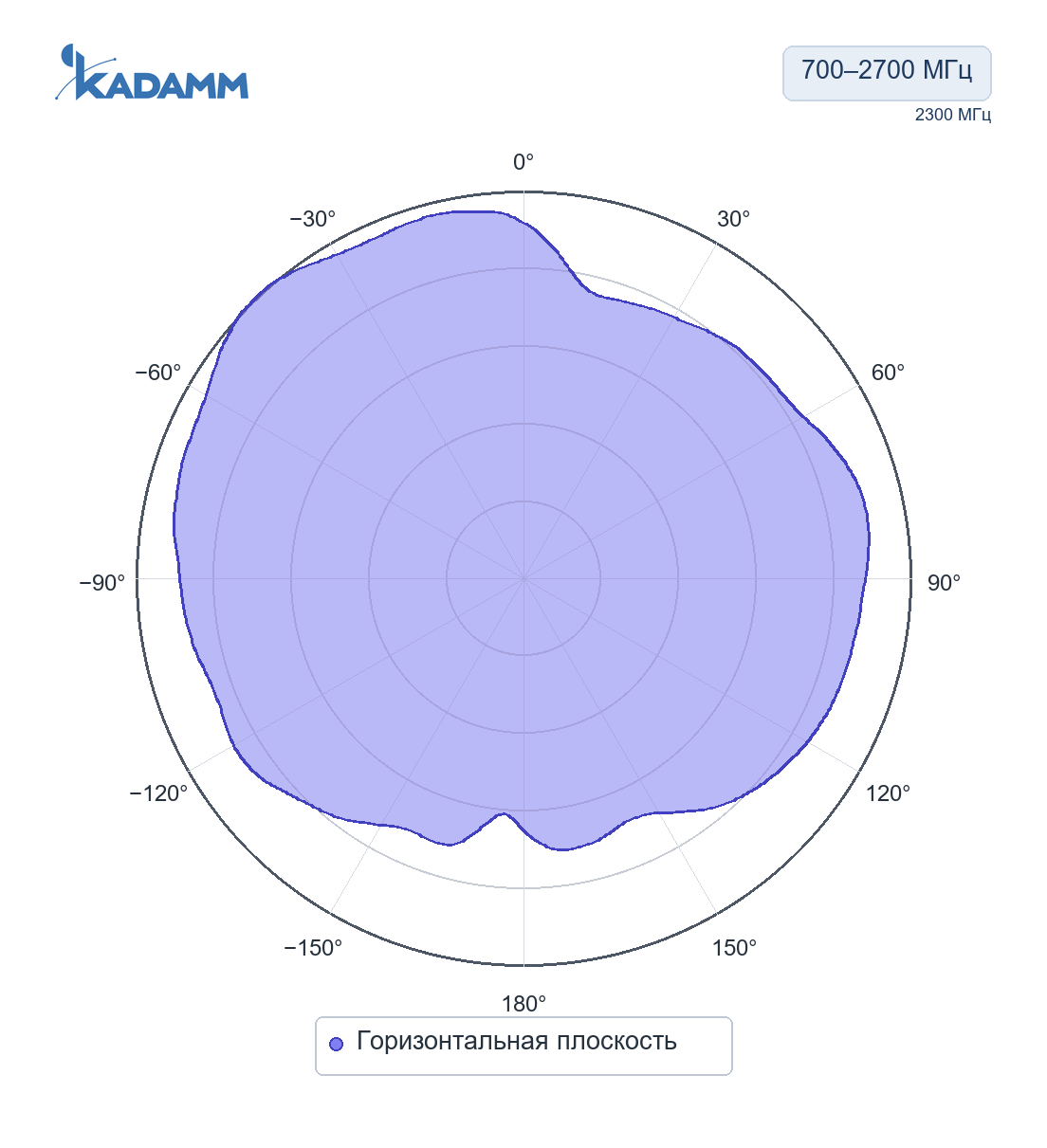

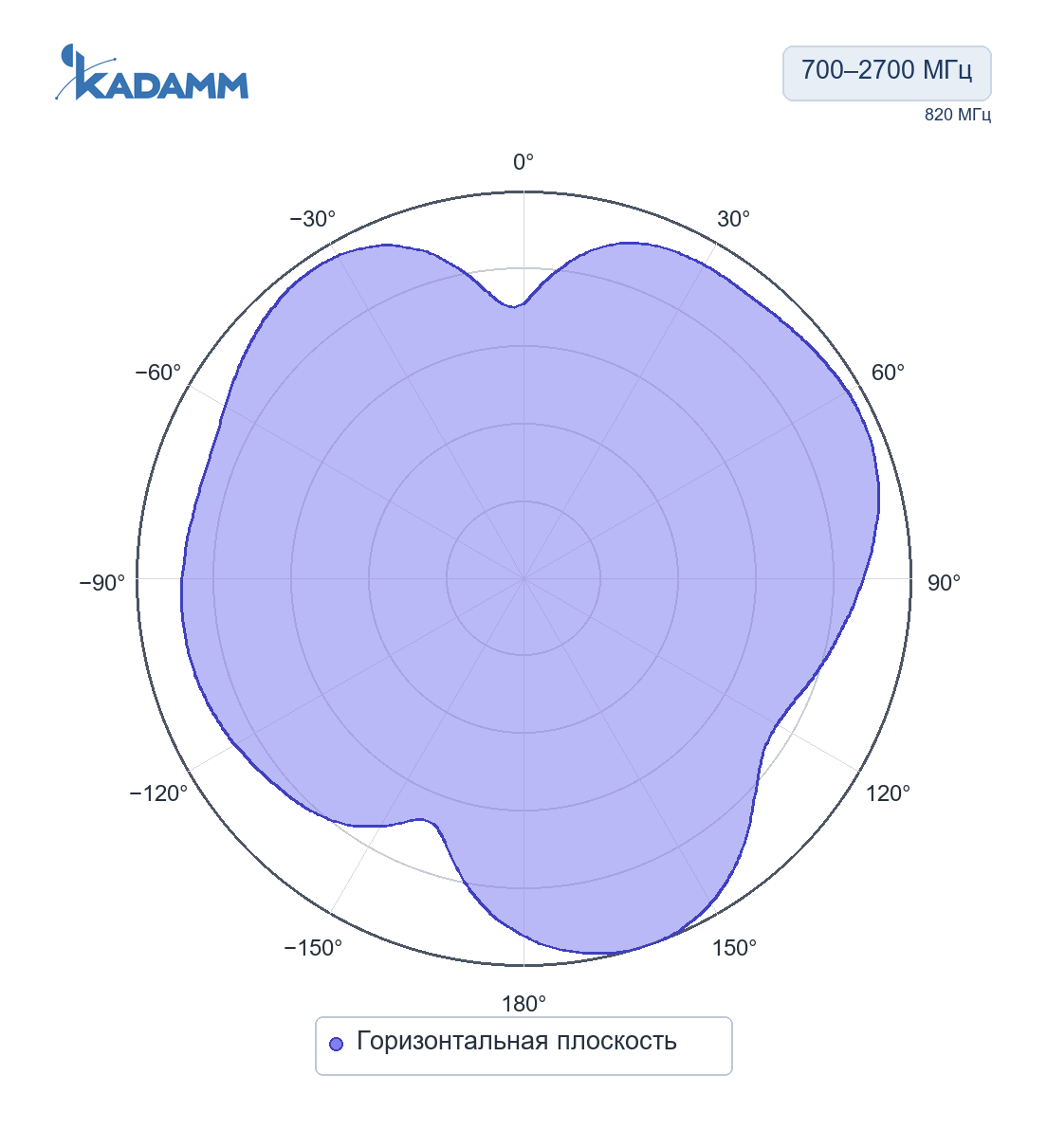

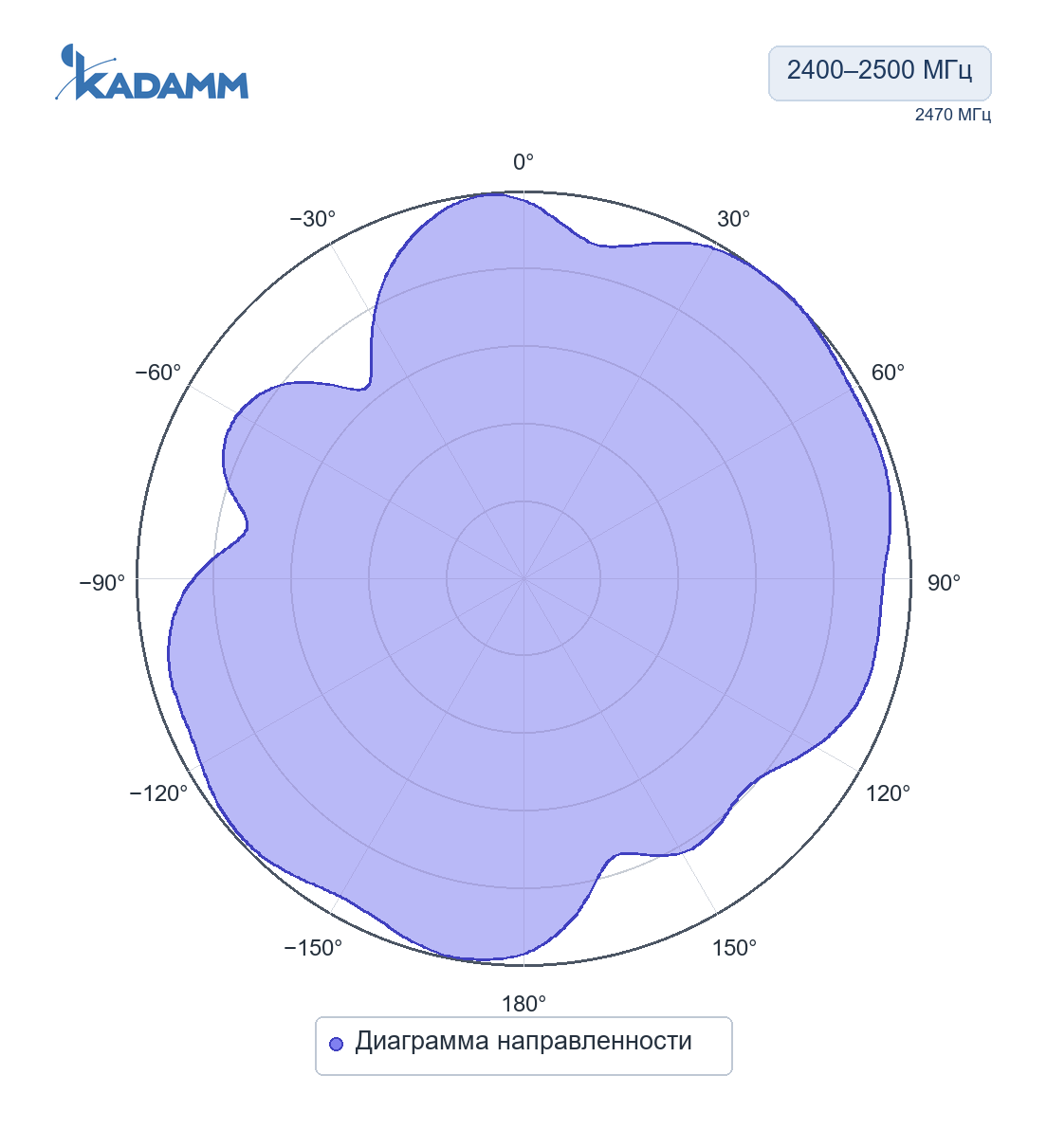

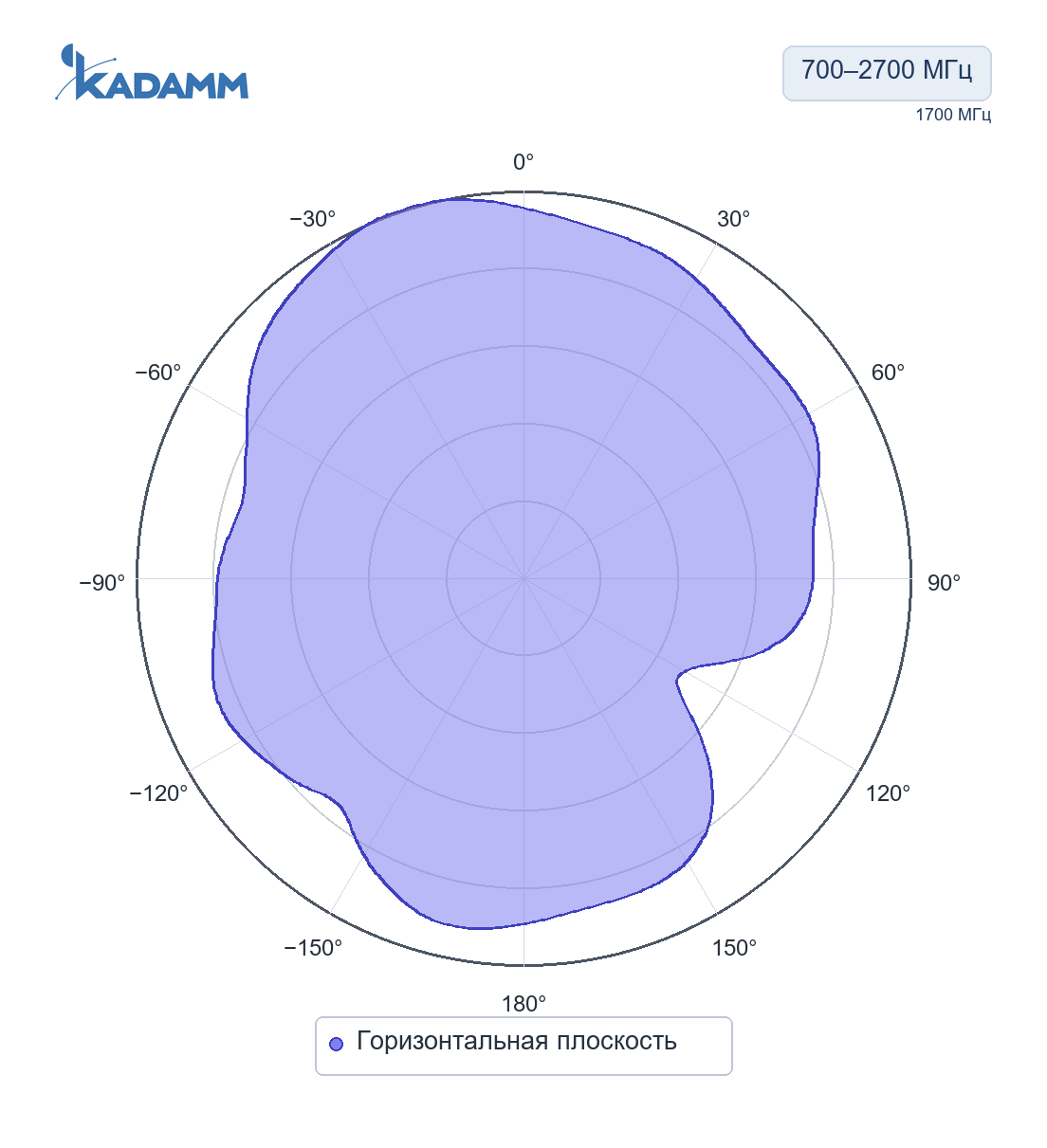

KADAMM ASW-433-2 — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 ГГц; полосы антенны — 433 / 700–2700 / 2400–2500 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому диапазон антенны выбирают под задачу и под точку доступа.

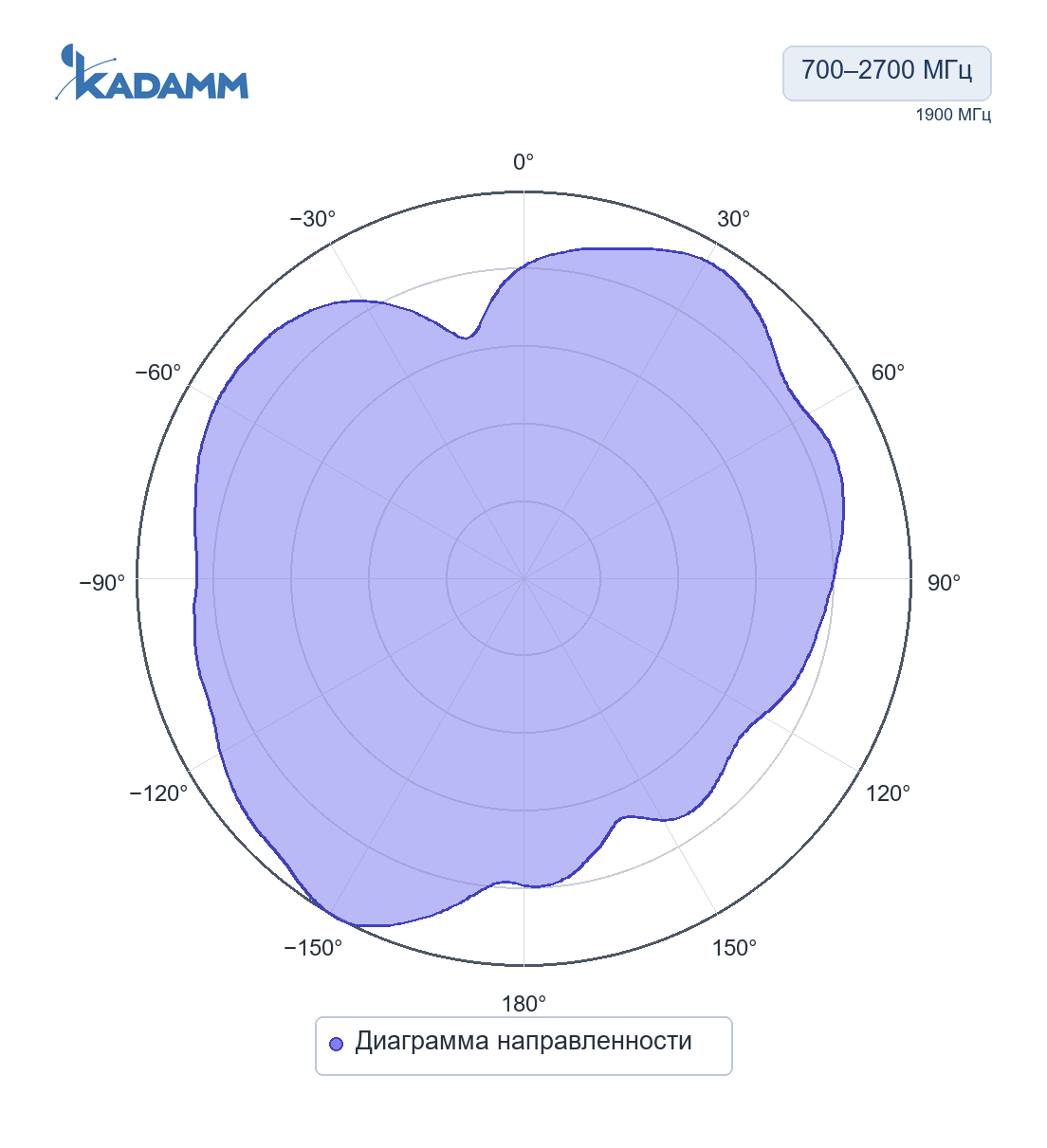

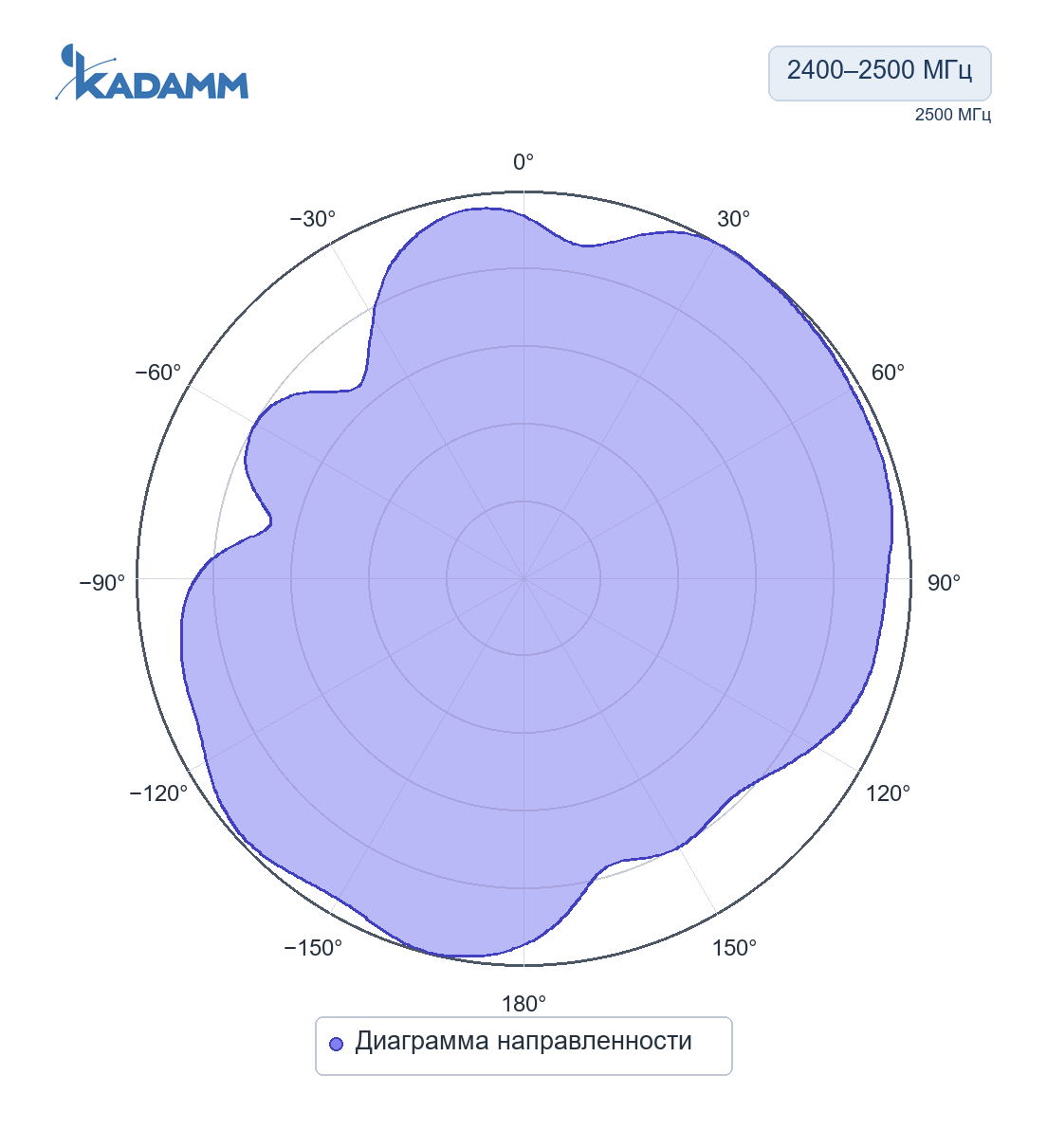

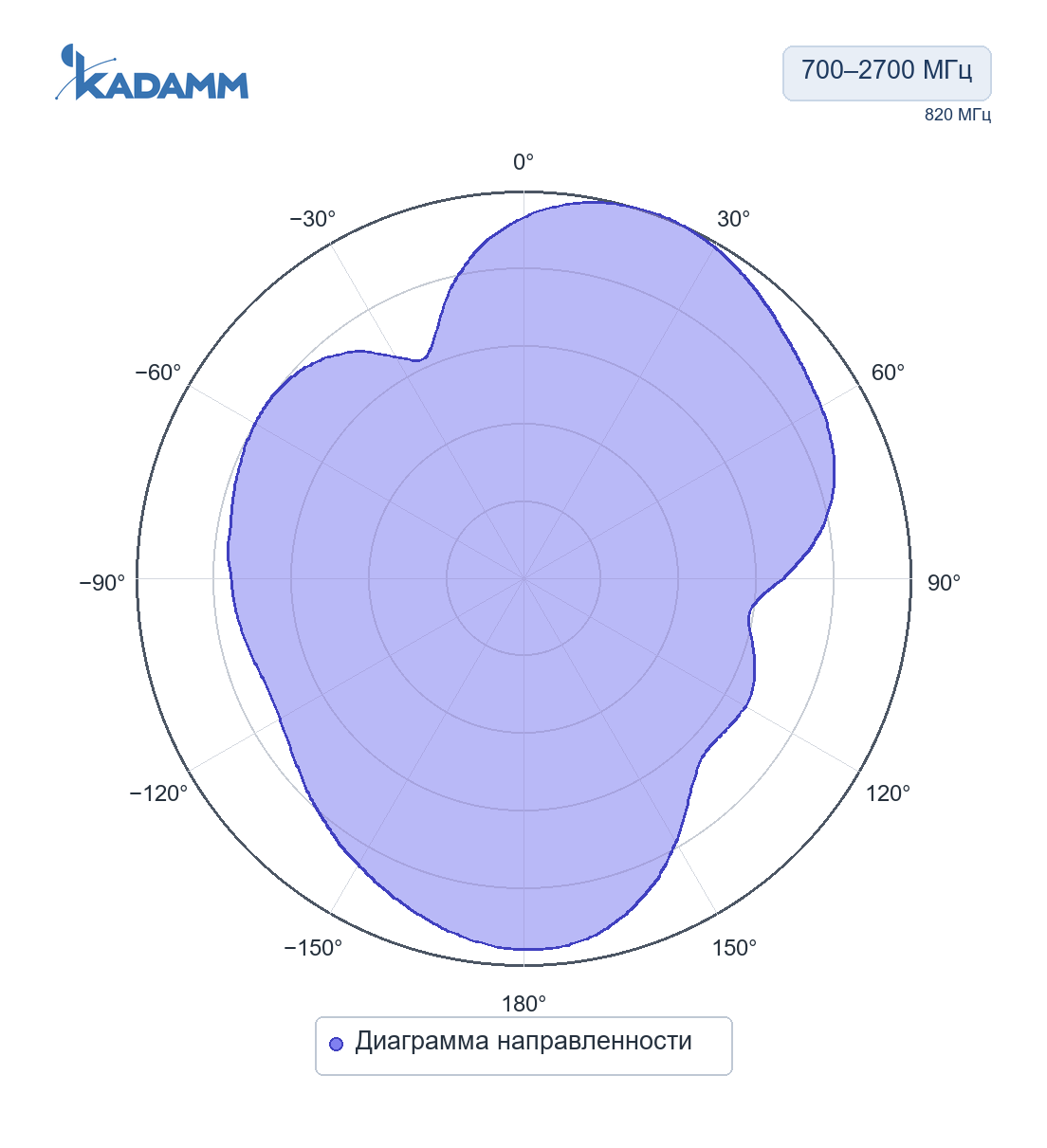

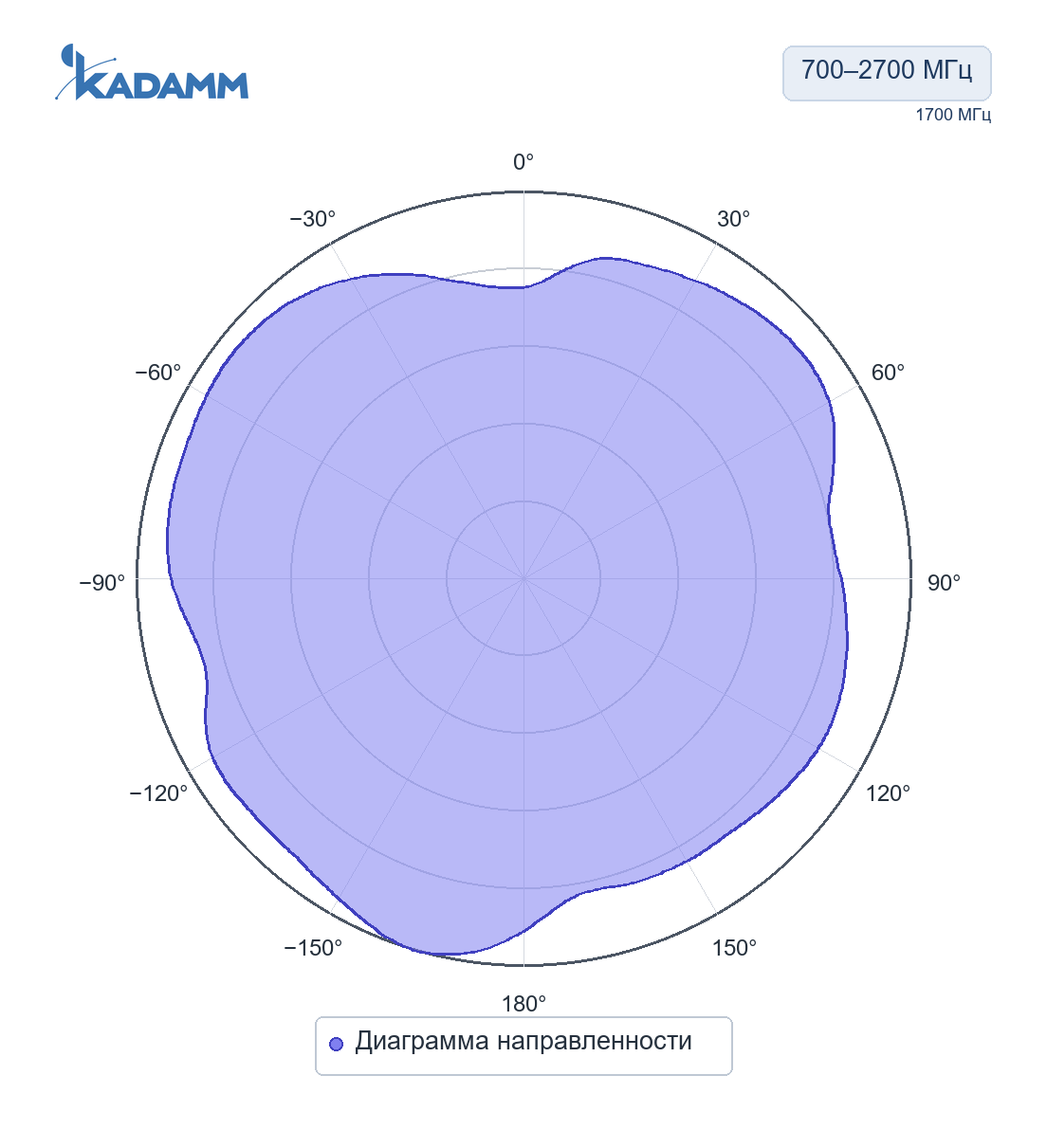

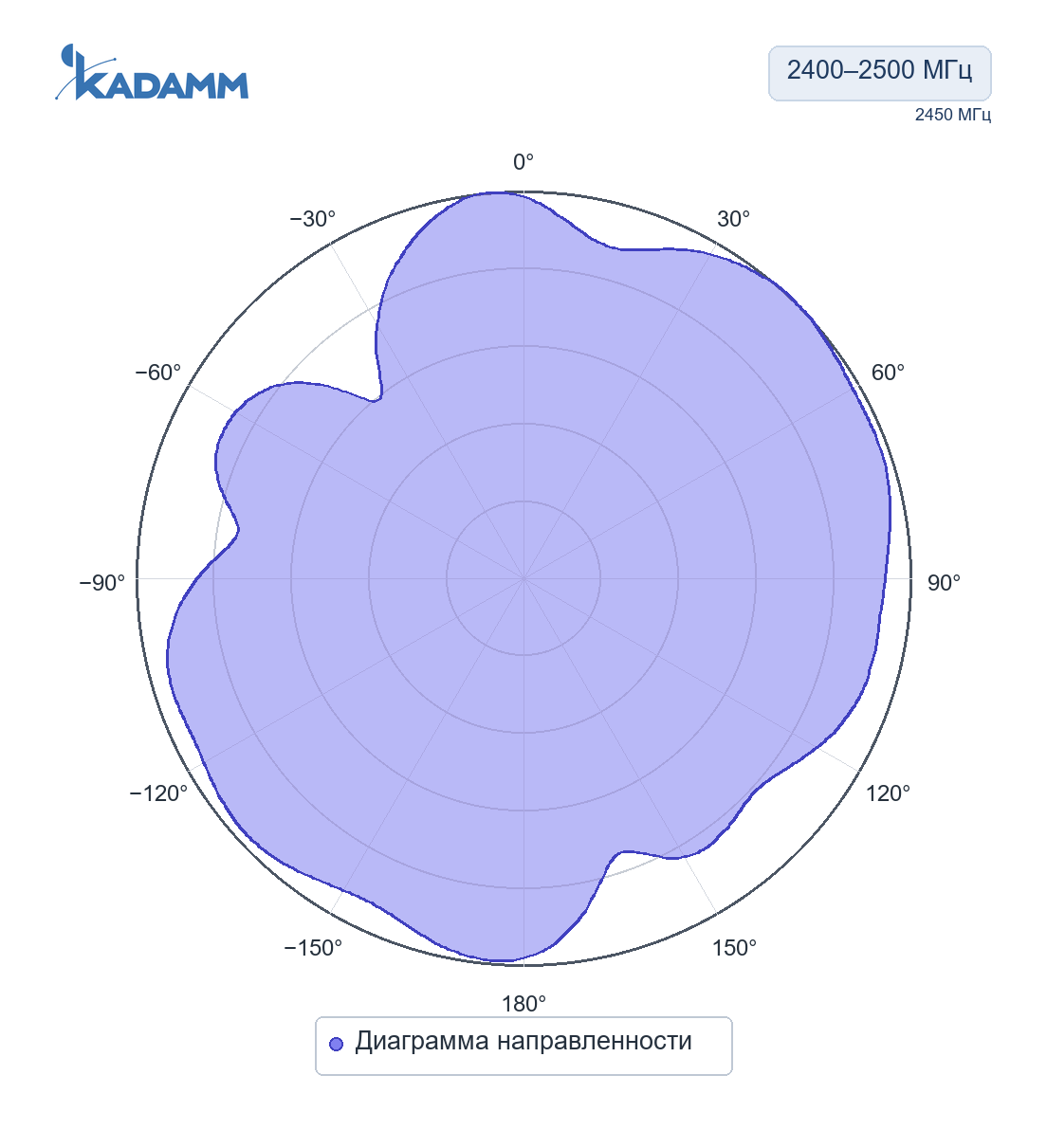

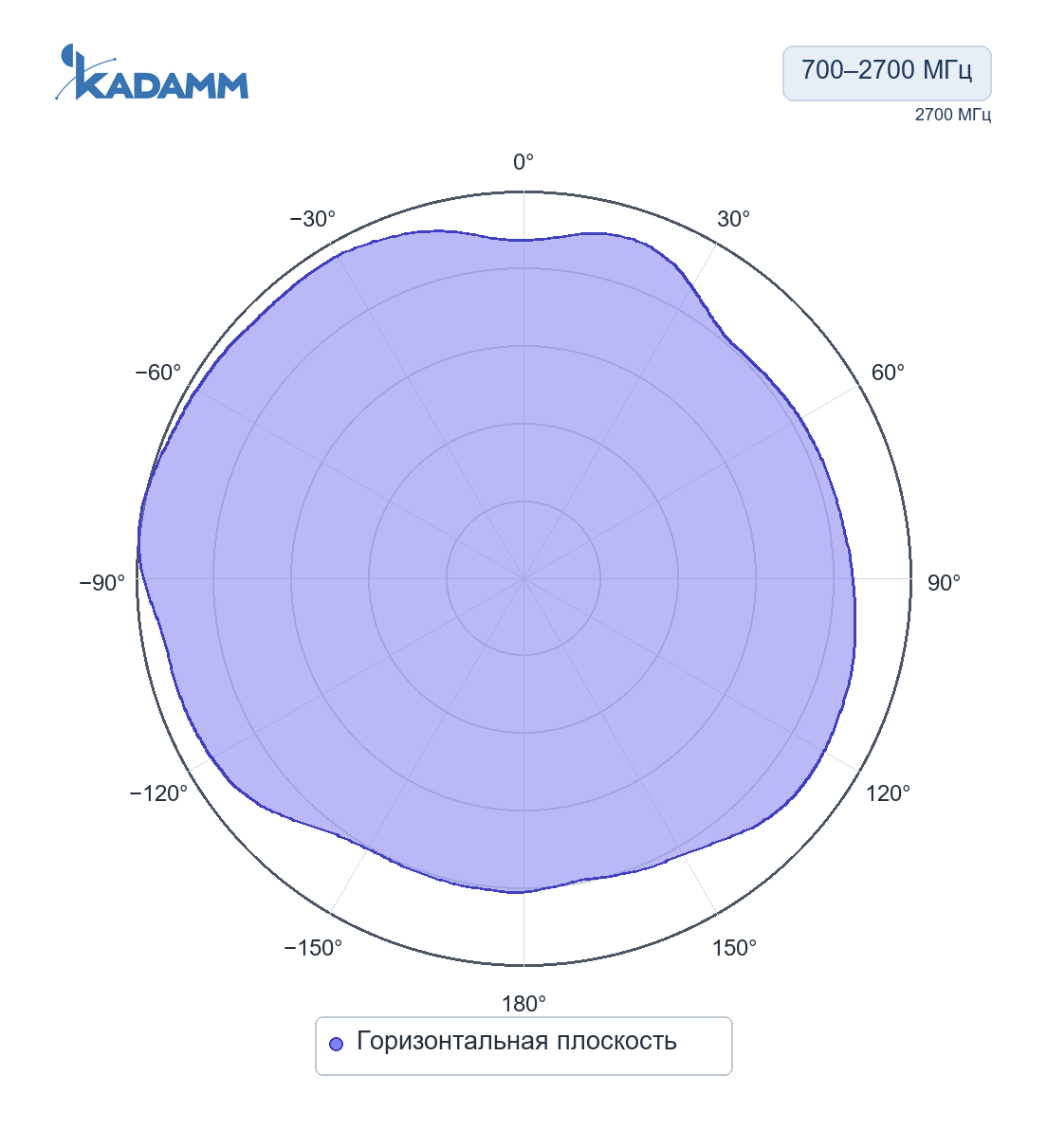

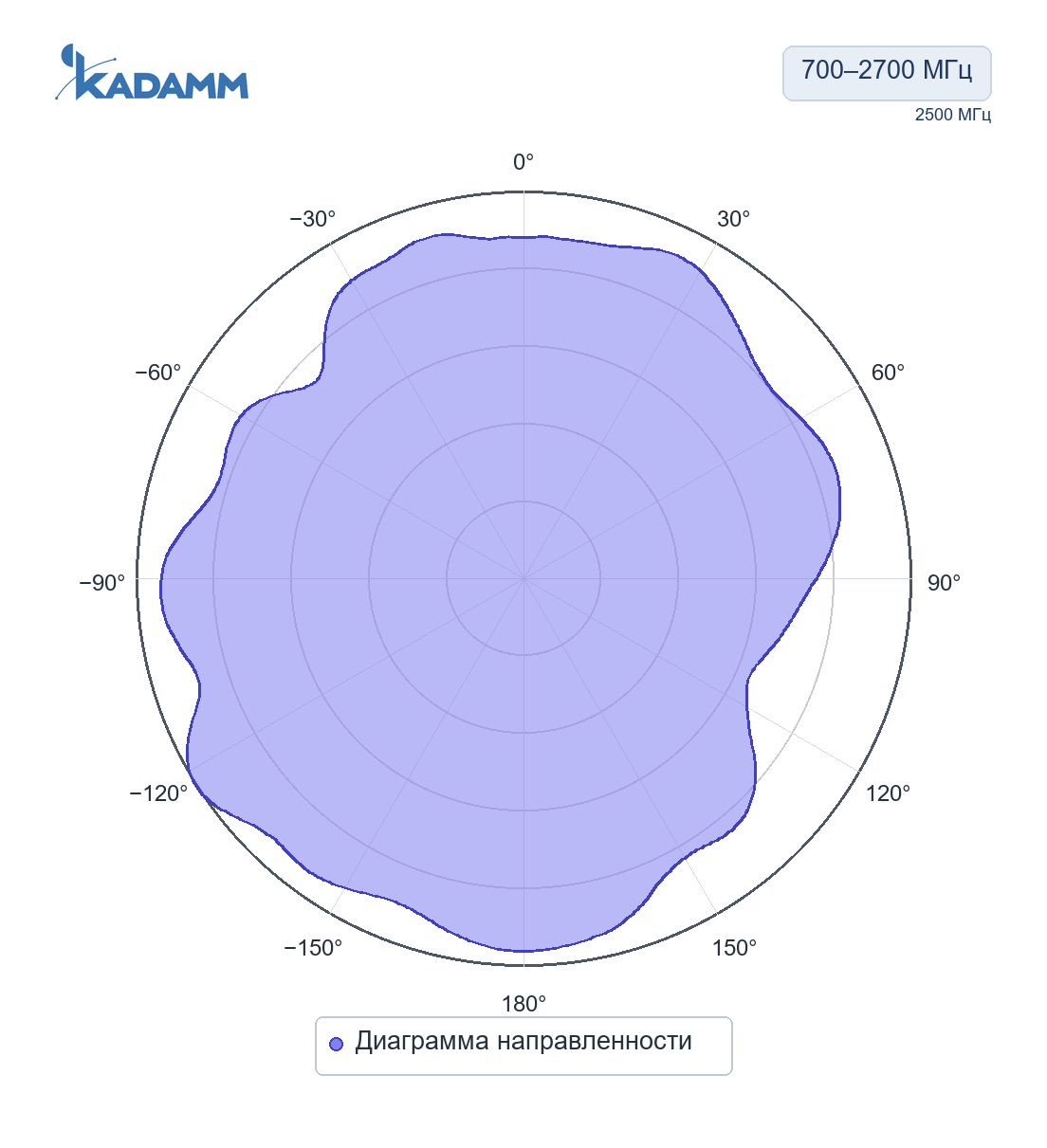

Усиление всенаправленной антенны (2–4,3 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

Конструкция и условия работы: крепление: винт.

Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASW-433-2 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание ASW-433-2.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASW-433-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 433 МГц (середина полосы 430–436 МГц): L = 32,45 + 20·lg 433 + 20·lg 1 = 85,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42 − 85,2 = −43,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах ASW-433-2:

Перед заказом KADAMM ASW-433-2 сверьте с проектом:

• Частоты оборудования — внутри 430–436 и 700–2700 МГц
• Опора и крепление — винт

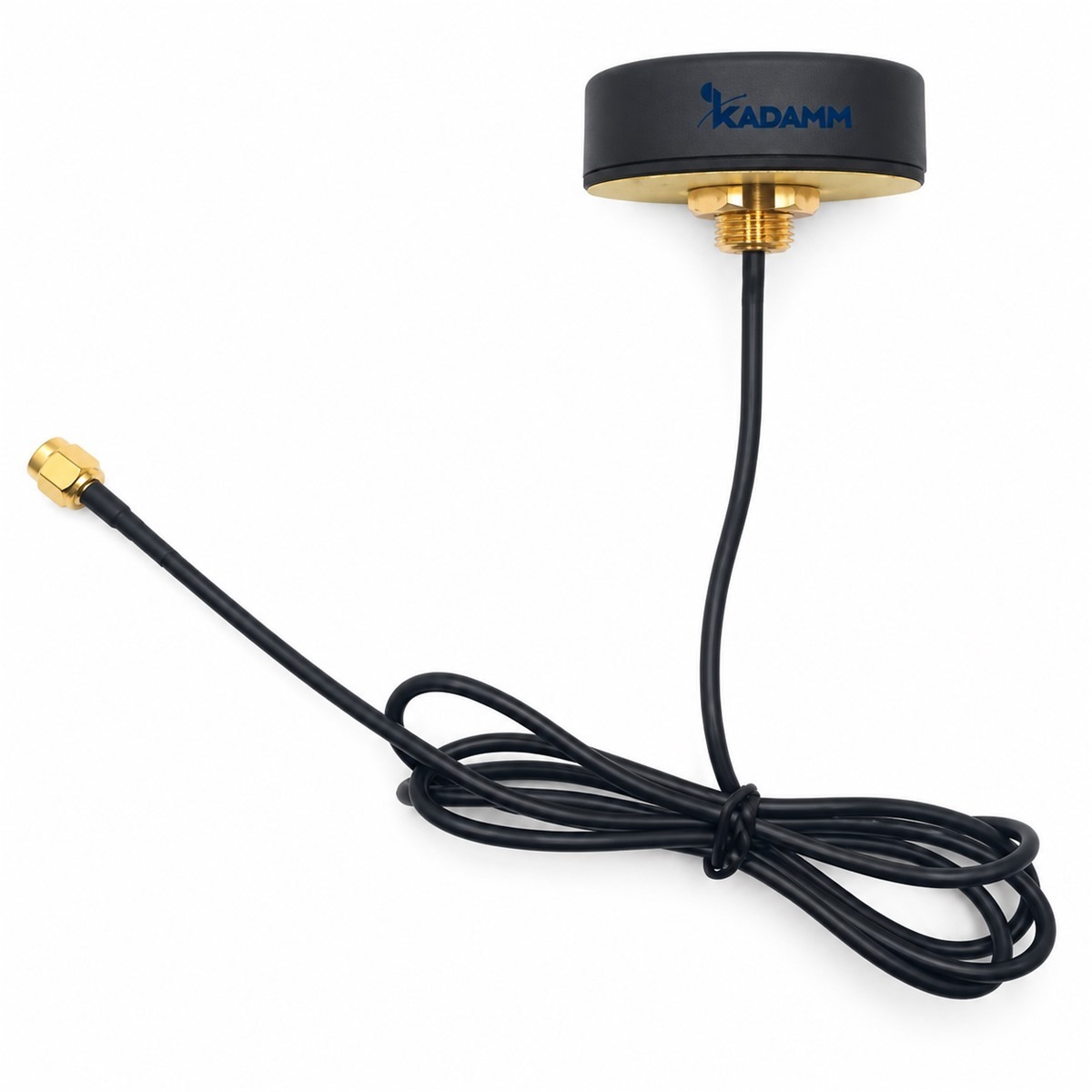

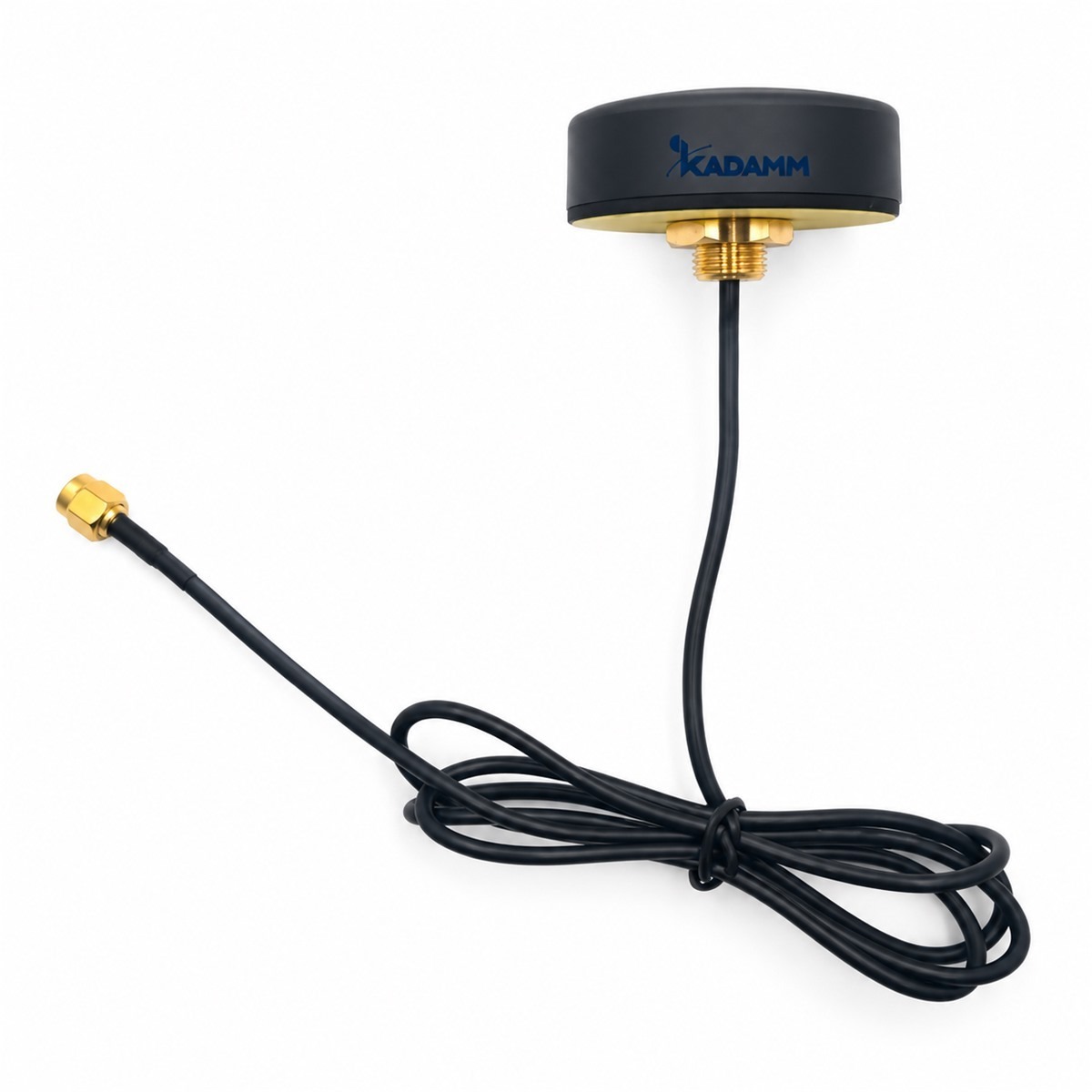

• Климат площадки — в пределах −40…+85 °C; KADAMM ASW-24-2.5, KADAMM ASW-LTE-3.5, KADAMM ASW-LTE-4.5 — −45…+85 °C

• Крепление ASW-433-2 — винт.
• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Уличные соединения ASW-433-2 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ASW-433-2 включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Антенны для телеметрии и LoRa: 433, 470, 868 МГц →
