Секторные антенны 860–930 МГц: луч —, усиление 12–13 дБи.
Что представляет собой панель

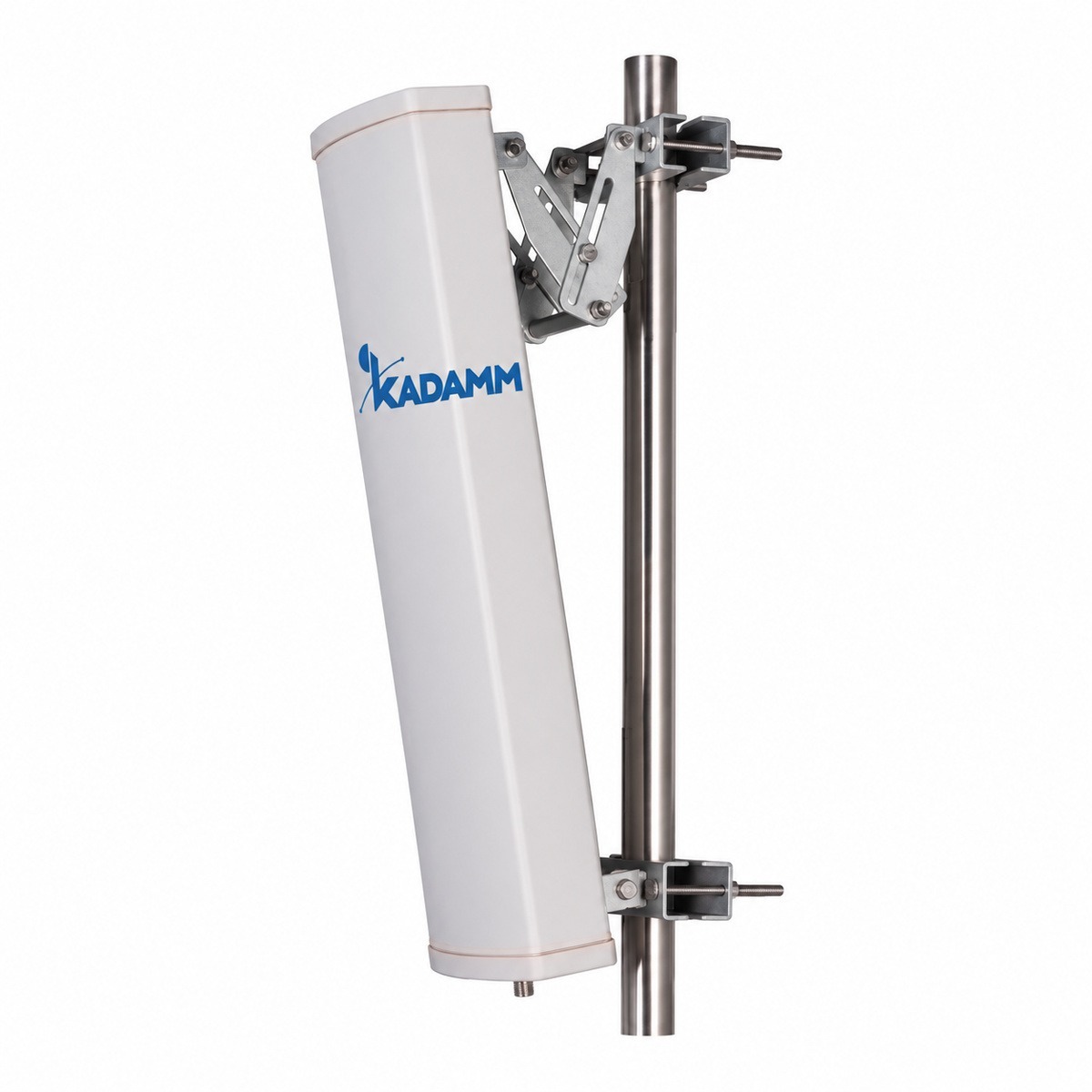

KADAMM SCT900 — секторные антенны диапазона 860–930 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.
Из параметров диаграммы: усиление — до 12–13 дБи.
Механика: масса 3,5 кг, 6,75 кг; крепление на трубу мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.
Чем отличается от похожих моделей KADAMM
- Полосы 860–930 МГц, у RF900 — 860–870 и 902–928 МГц
- Усиление 12–13 дБи, у RF900 — 9–12 дБи (больше на 3 дБ)
- Тяжелее на 3 кг (3,5 кг, 6,75 кг и 0,5 кг, 2 кг)
Запас по дальности больше у KADAMM SCT900; KADAMM RF900 легче и проще в монтаже.
- Полосы 860–930 МГц, у AMS-433-3 — 433 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

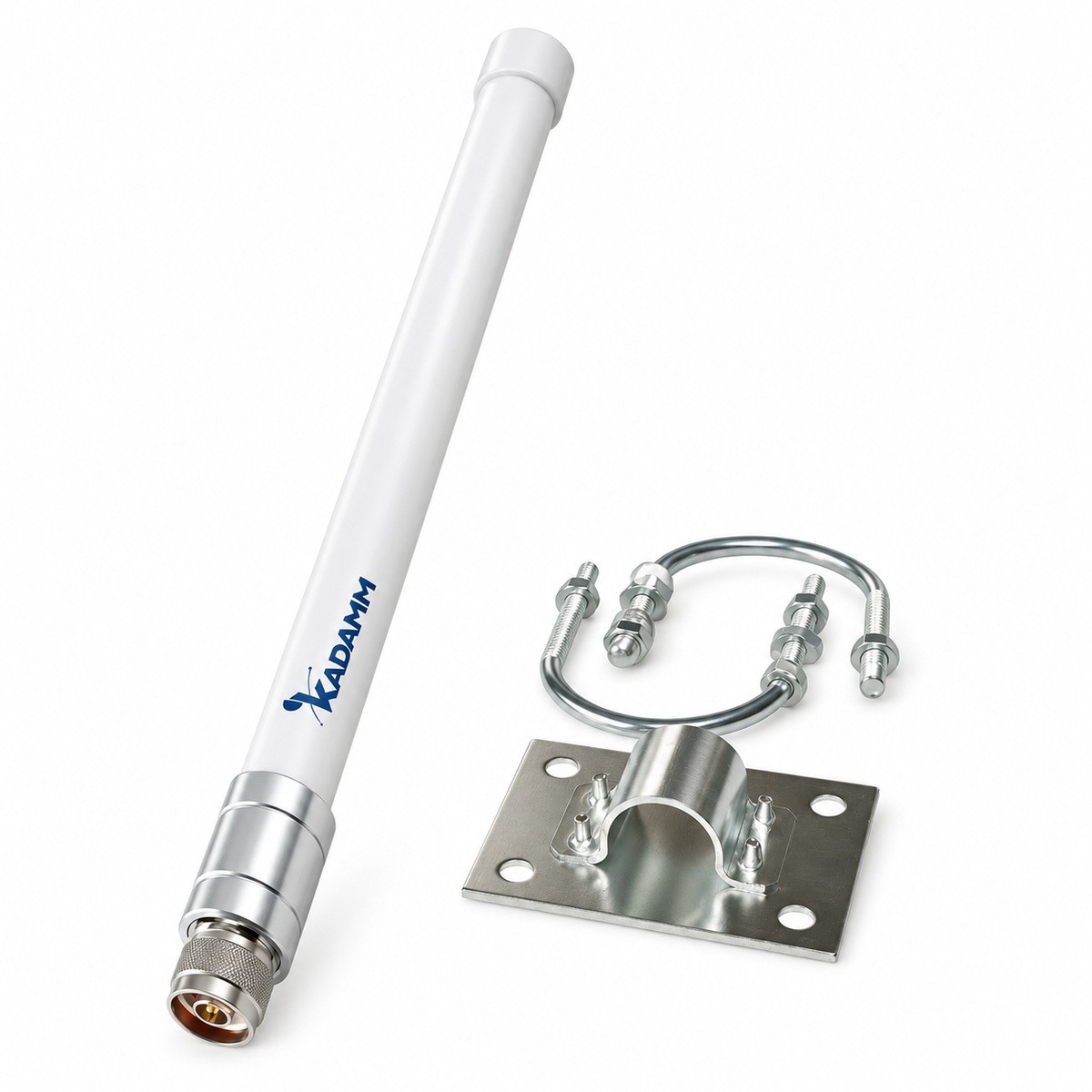

- Полосы 860–930 МГц, у AC-868/915 — 868 и 915 МГц
- Усиление 12–13 дБи, у AC-868/915 — 8 дБи (больше на 4 дБ)
У KADAMM SCT900 больше усиление; KADAMM AC-868/915 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу SCT900 с запасом по краям.
Значение SCT900 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование SCT900 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт SCT900.
Крепление: мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 860–930 МГц (LoRa, ISM 868 / 915) |
| Усиление | 12–13 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 3,5 кг, 6,75 кг |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM SCT900-12 | 860-930 МГц | 12 | 65°/35° | 1 (вертикальная) | N (розетка) | 650×280×125 мм |
| KADAMM SCT900-13 | 860-930 МГц | 13 | 120°/16° | 1 (вертикальная) | N (розетка) | 1150×290×130 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры SCT900 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание SCT900.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход SCT900 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 12 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 12 = 52 дБм, то есть около 158 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 895 МГц (середина полосы 860–930 МГц): L = 32,45 + 20·lg 895 + 20·lg 1 = 91,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 52 − 91,5 = −39,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
SCT900 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.
Сети и службы в полосах SCT900:
Перед заказом KADAMM SCT900 сверьте с проектом:
- Частоты оборудования — внутри 860–930 МГц
- Мощность на порт — не выше 100 Вт
- Опора и крепление — мачта Ø40–Ø60 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление SCT900 — мачта Ø40–Ø60 мм.
- Уличные соединения SCT900 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление SCT900 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание SCT900 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM SCT900 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора SCT900 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM SCT900 | KADAMM RF900 | KADAMM AMS-433-3 | KADAMM AC-868/915 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 860–930 МГц | 860–870 и 902–928 МГц | 433 МГц | 868 и 915 МГц |
| Усиление | 12–13 дБи | 9–12 дБи | уточняйте у менеджера | 8 дБи |
| Поляризация | — | — | вертикальная | вертикальная |
| Габариты | — | — | — | Ø23 × 1100 мм |
| Масса | 3,5 кг, 6,75 кг | 0,5 кг, 2 кг | — | 520 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
