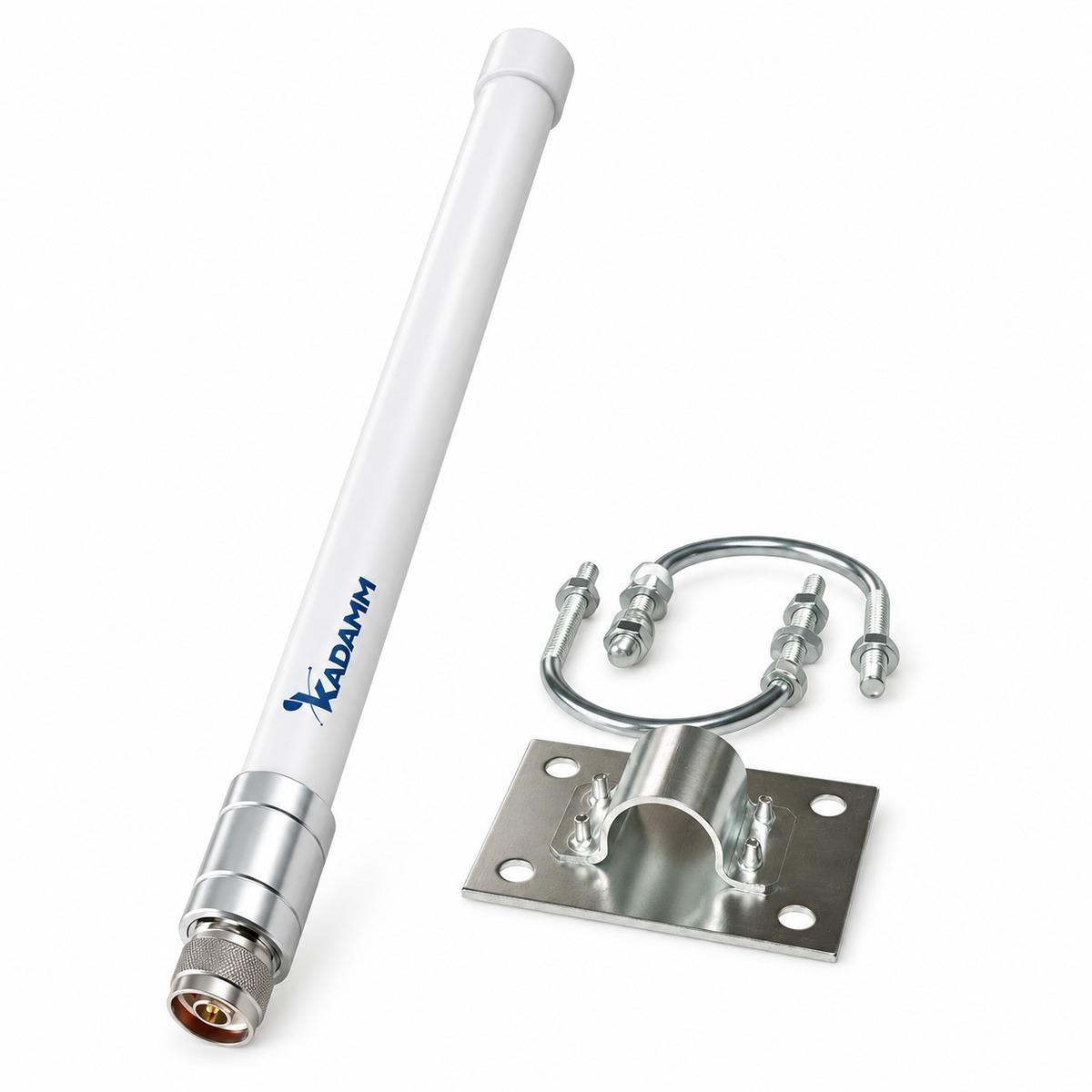

KADAMM AC-868/915 — стеклопластиковые всенаправленные антенны 780–880 МГц и LoRa 868 / 915 МГц, 6–8 дБи, разъём N

KADAMM AC-868/915 — стеклопластиковые всенаправленные антенны диапазона 780–880, 868 и 915 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

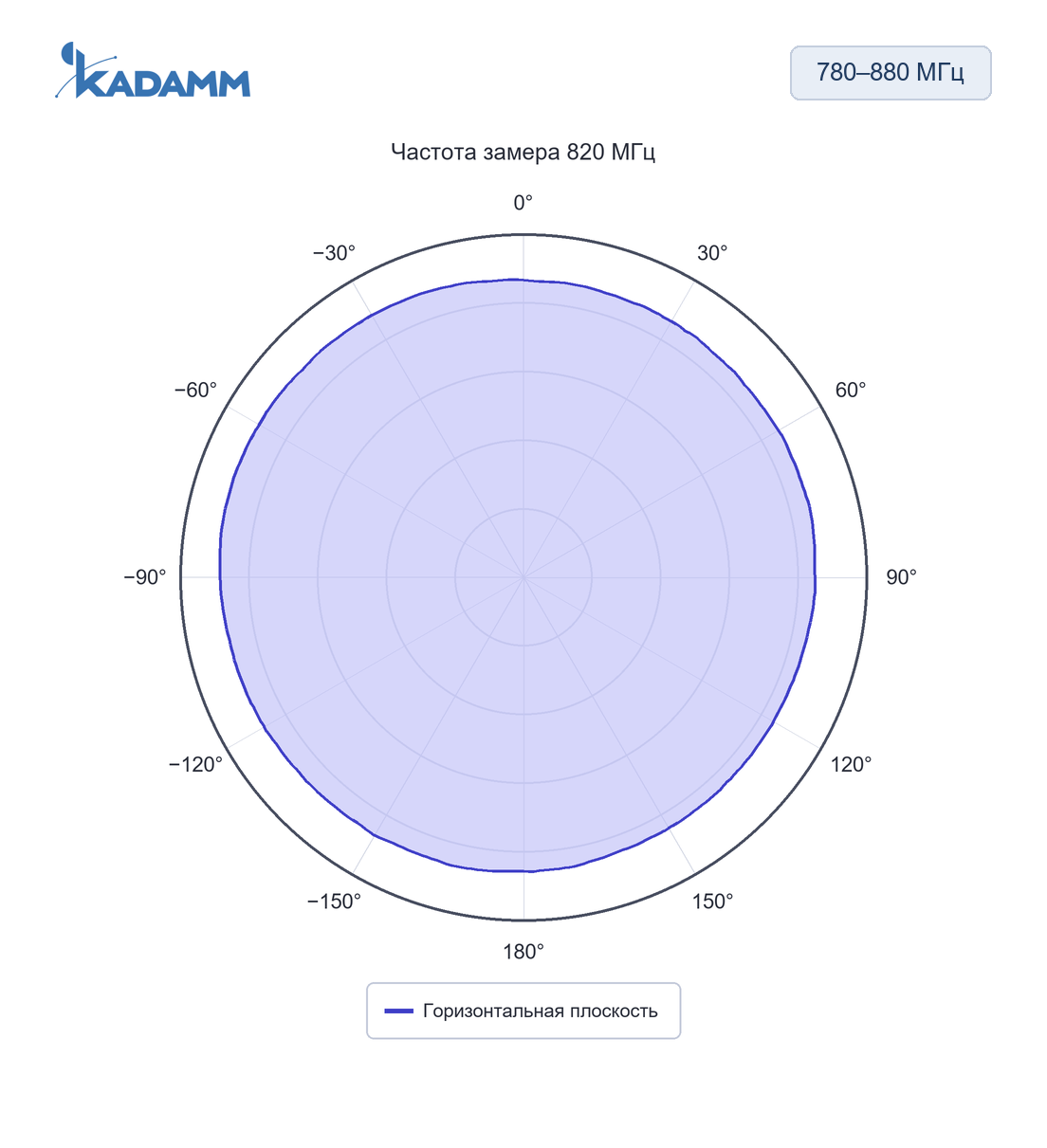

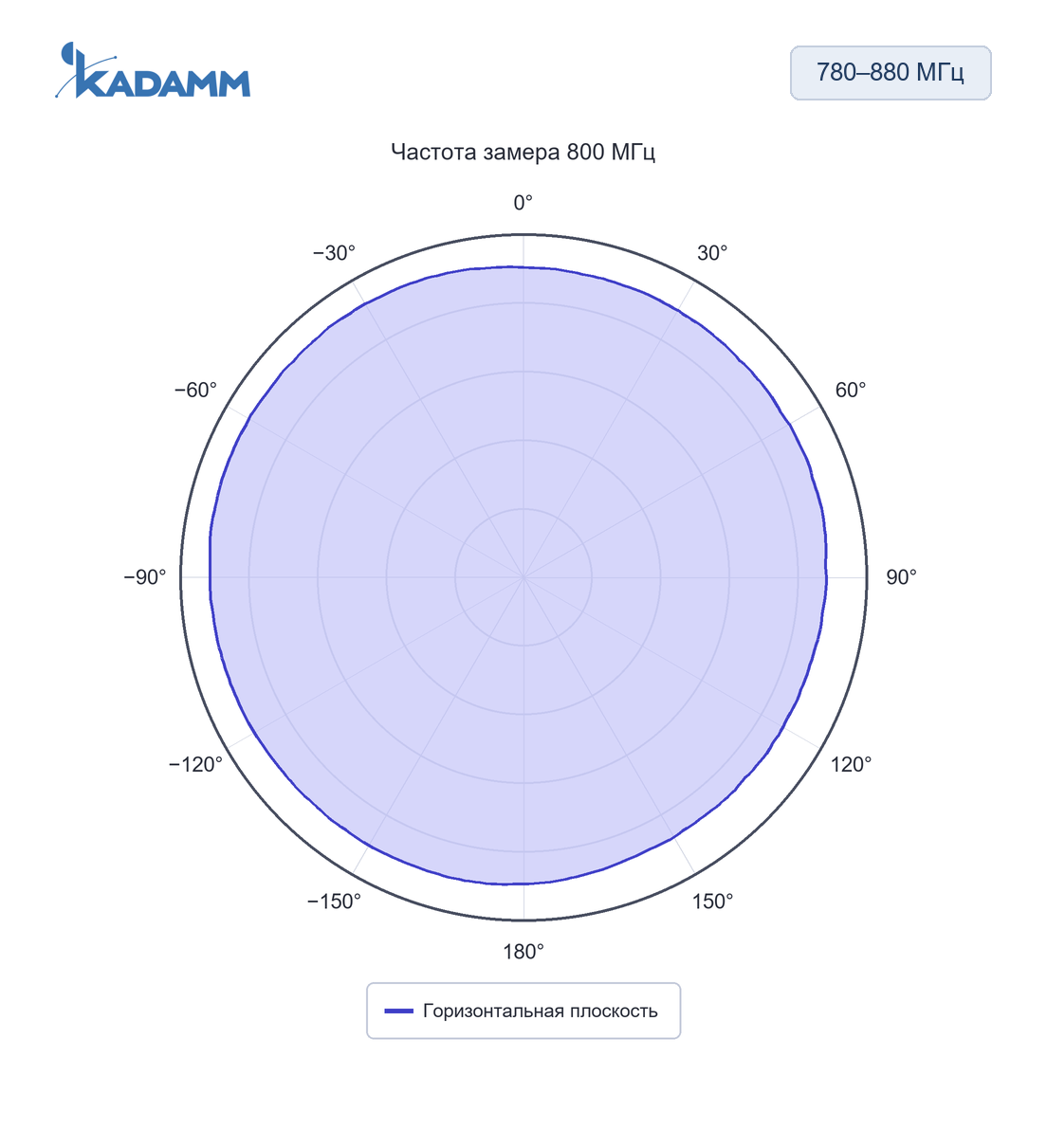

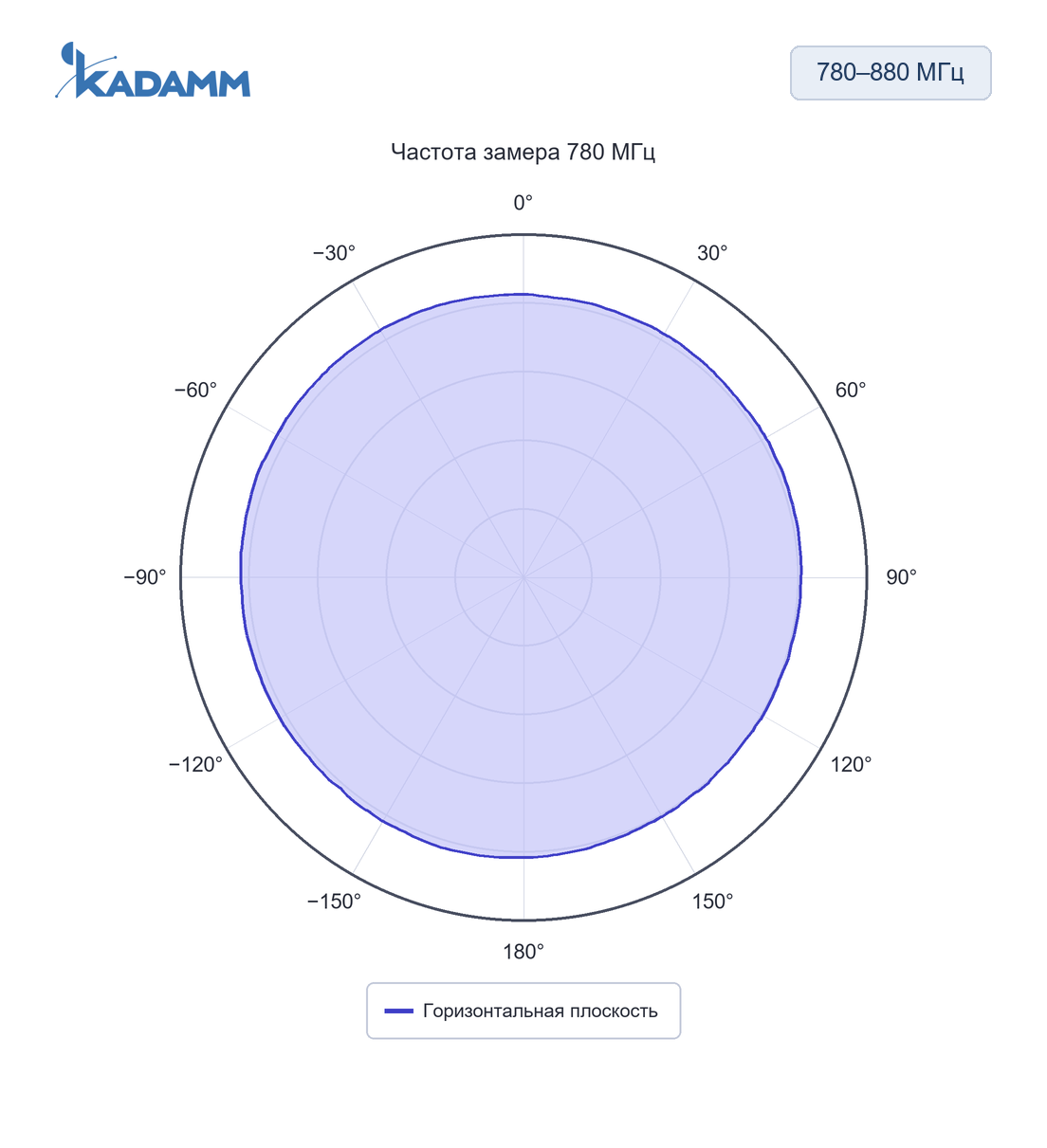

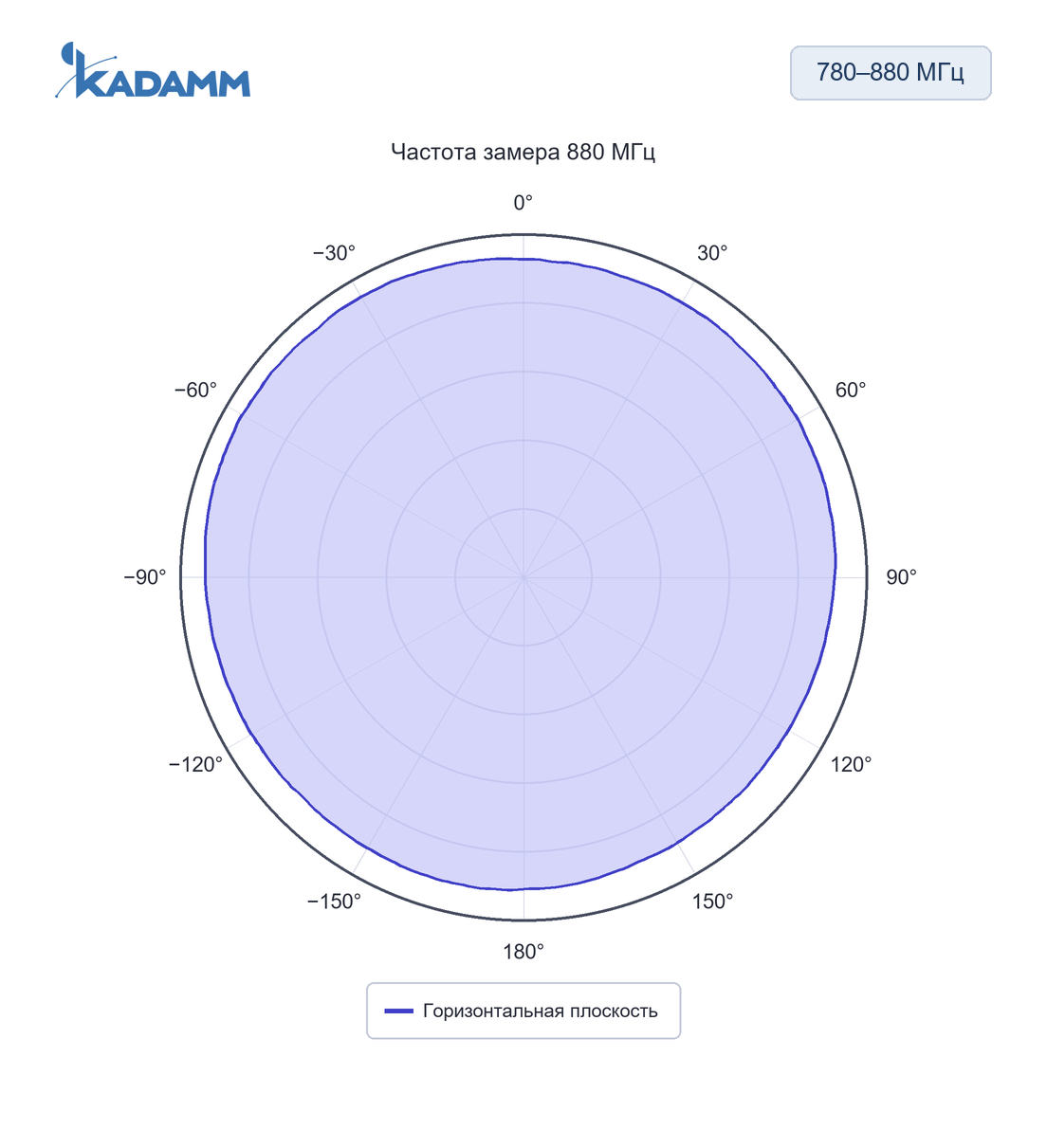

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 6–8 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 8 дБи = 5,8 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 830 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 830 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 6 дБи сокращает их на 6 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −67,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 520 г; крепление: Ø25–50 мм; предельная скорость ветра 60 м/с.

Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-868/915 в таблицах выше.
• IEC 61169-16 — присоединительные размеры разъёмов N; у AC-868/915 — N, вилка.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-868/915 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 6 = 46 дБм, то есть около 40 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 830 МГц (середина полосы 780–880 МГц): L = 32,45 + 20·lg 830 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 46 − 90,8 = −44,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах AC-868/915:

Перед заказом KADAMM AC-868/915 сверьте с проектом:

• Частоты оборудования — внутри 780–880 и 915 МГц

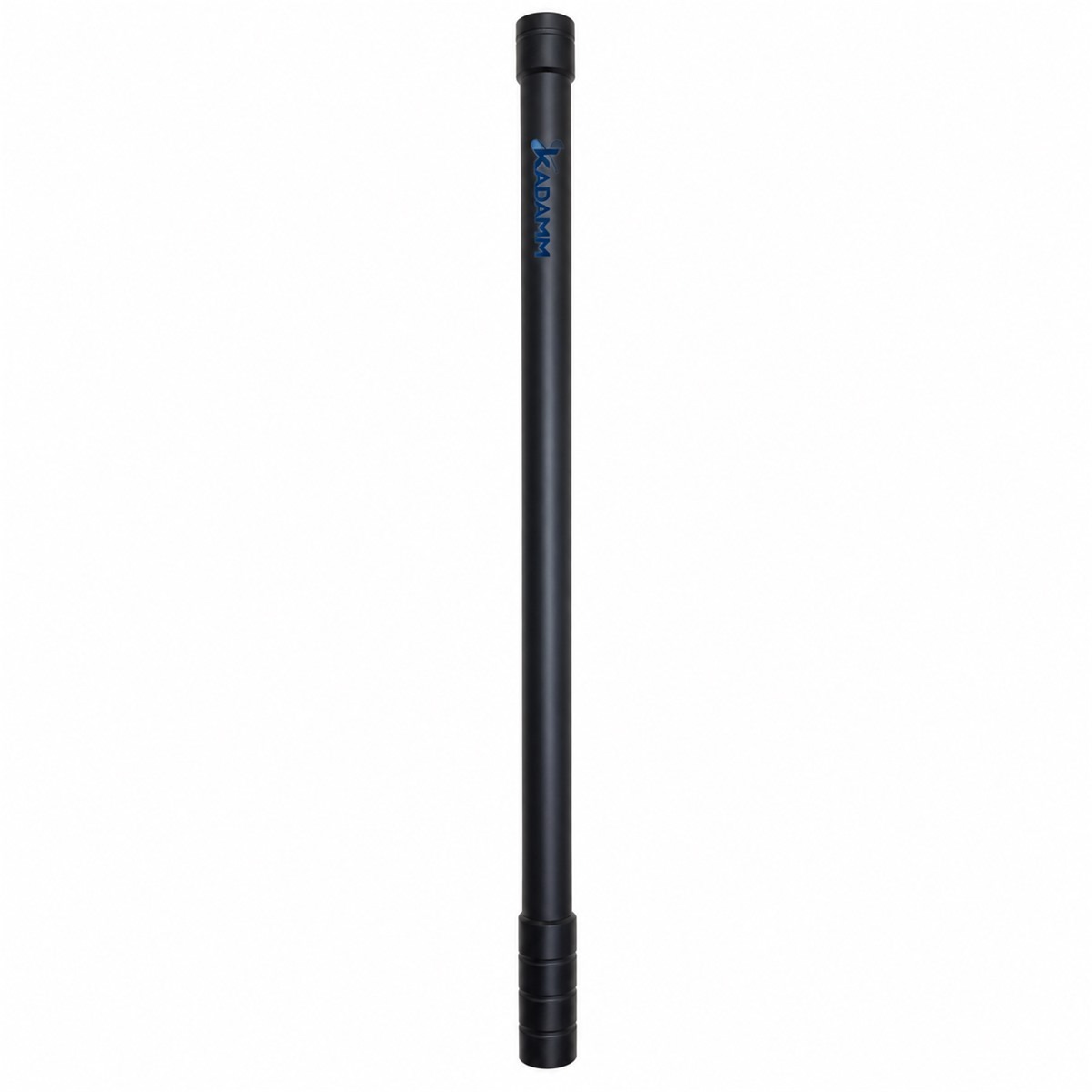

• Мощность на порт — не выше 100 Вт; KADAMM AC-780880-6 — 50 Вт
• Опора и крепление — U-образный хомут на трубу; KADAMM AC-780880-6 — хомут-защёлка
• Климат площадки — в пределах −20…+85 °C; KADAMM AC-780880-6 — −45…+85 °C

• Крепление AC-868/915 — U-образный хомут на трубу; KADAMM AC-780880-6 — хомут-защёлка.
• AC-868/915 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — N, вилка.
• Разъёмы AC-868/915 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AC-868/915 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
