Выносные антенны: 433–868 МГц, усиление 0,9–5,5 дБи.
Что представляет собой антенна
KADAMM AMS-433/868 — выносные антенны диапазона 433–868 МГц. Антенны телеметрии и LoRa работают в каналах сбора данных: счётчики, датчики, контроллеры передают небольшие объёмы данных на большие расстояния. Такой связи важнее устойчивость и дальность, чем скорость.
Антенны этого класса обычно с небольшим усилением и круговой диаграммой по горизонтали: датчики разбросаны вокруг шлюза, и антенне не нужно «смотреть» в одну сторону. Для дальних точек на шлюз ставят антенну с большим усилением на высокую мачту.
Пример расчёта: на 650 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 650 + 20·lg 10 ≈ 108,7 дБ. Антенна с усилением 0,9 дБи сокращает их на 0,9 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −75,9 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 433 и 868 МГц, у AMS-ISM — 423–443 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 433 и 868 МГц, у AR-ISM — 166–172, 423–443, 860–876, 907–923 и 1430–1444 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 433 и 868 МГц, у ASW-433-2 — 430–436 и 700–2700 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

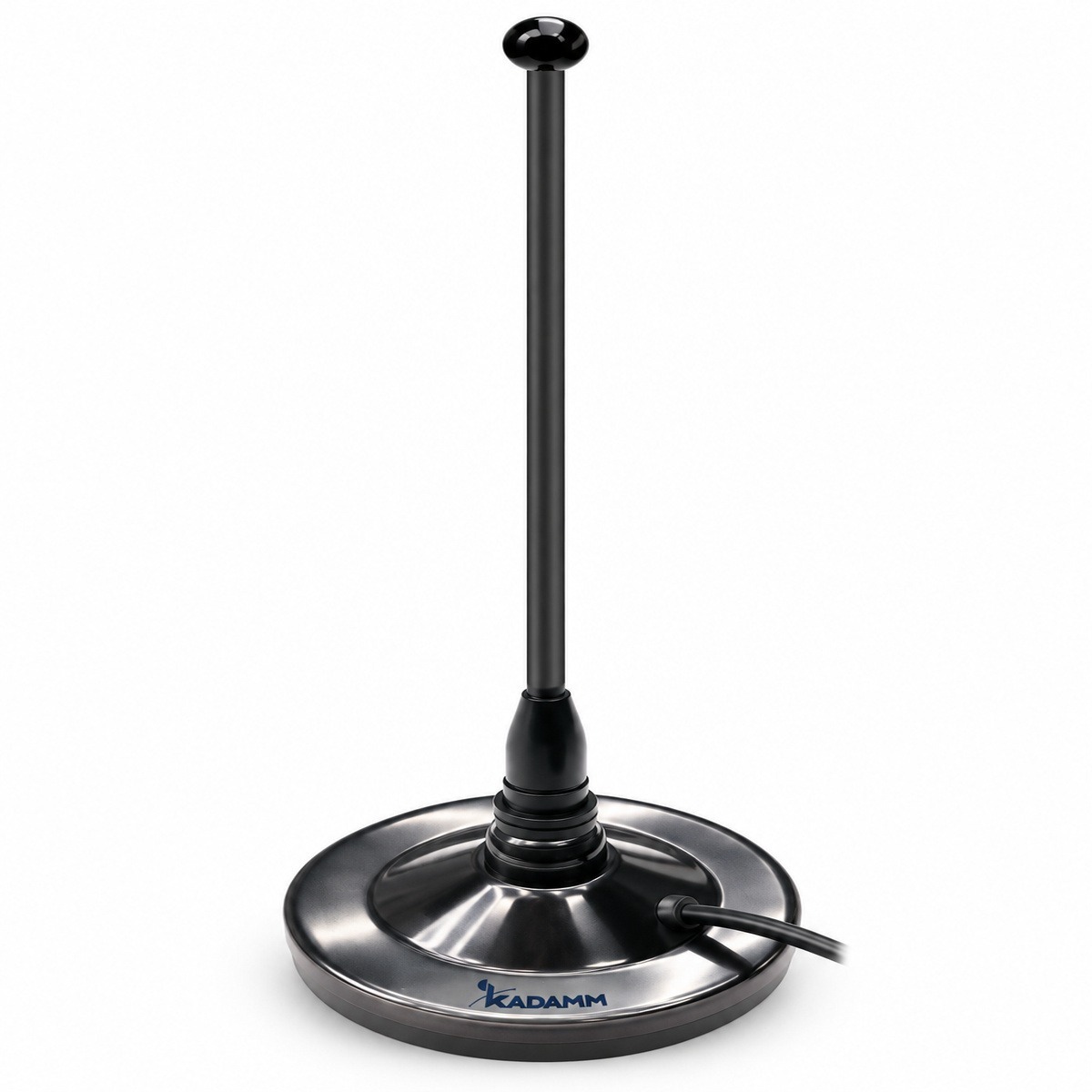

Фото исполнений

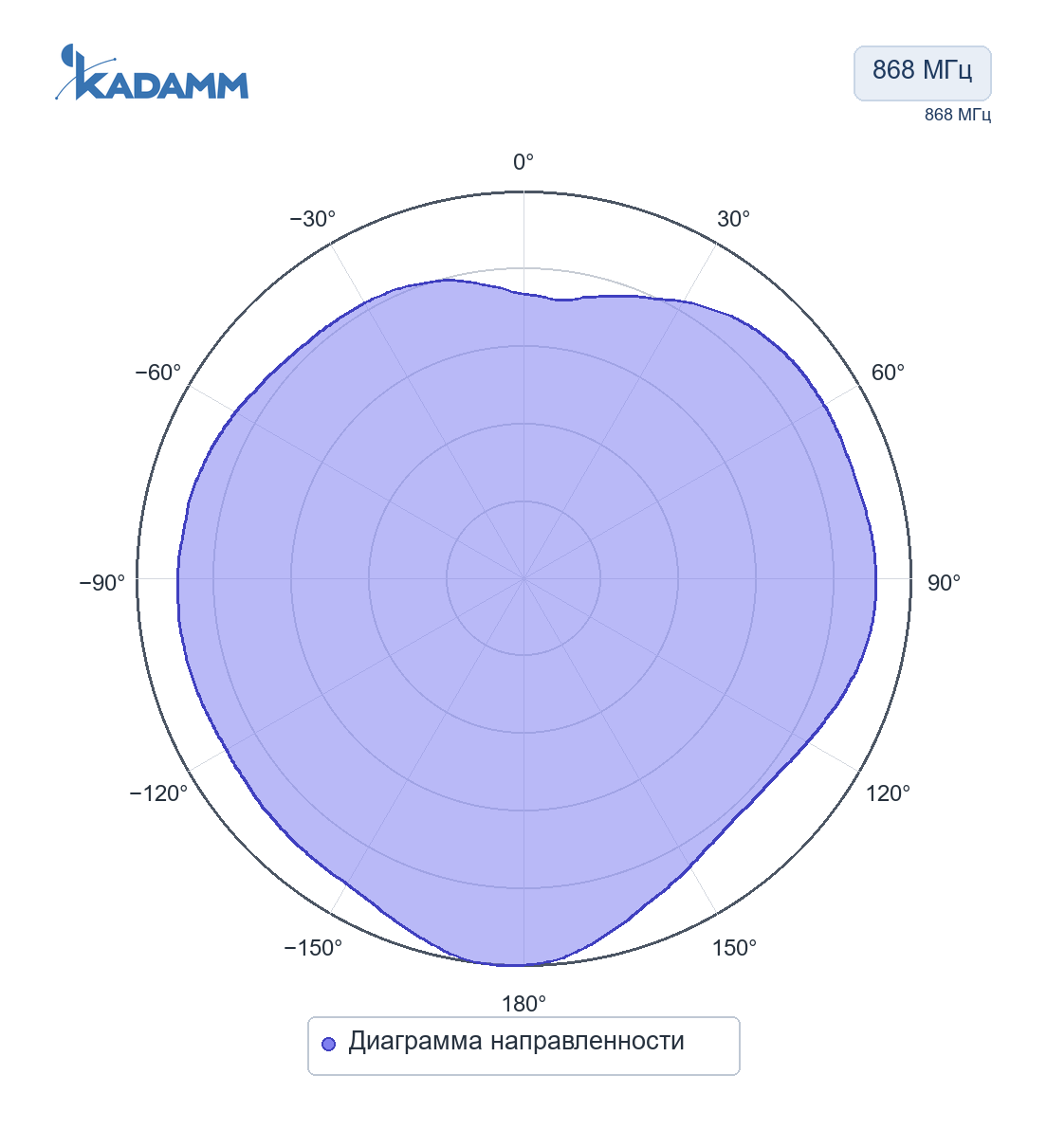

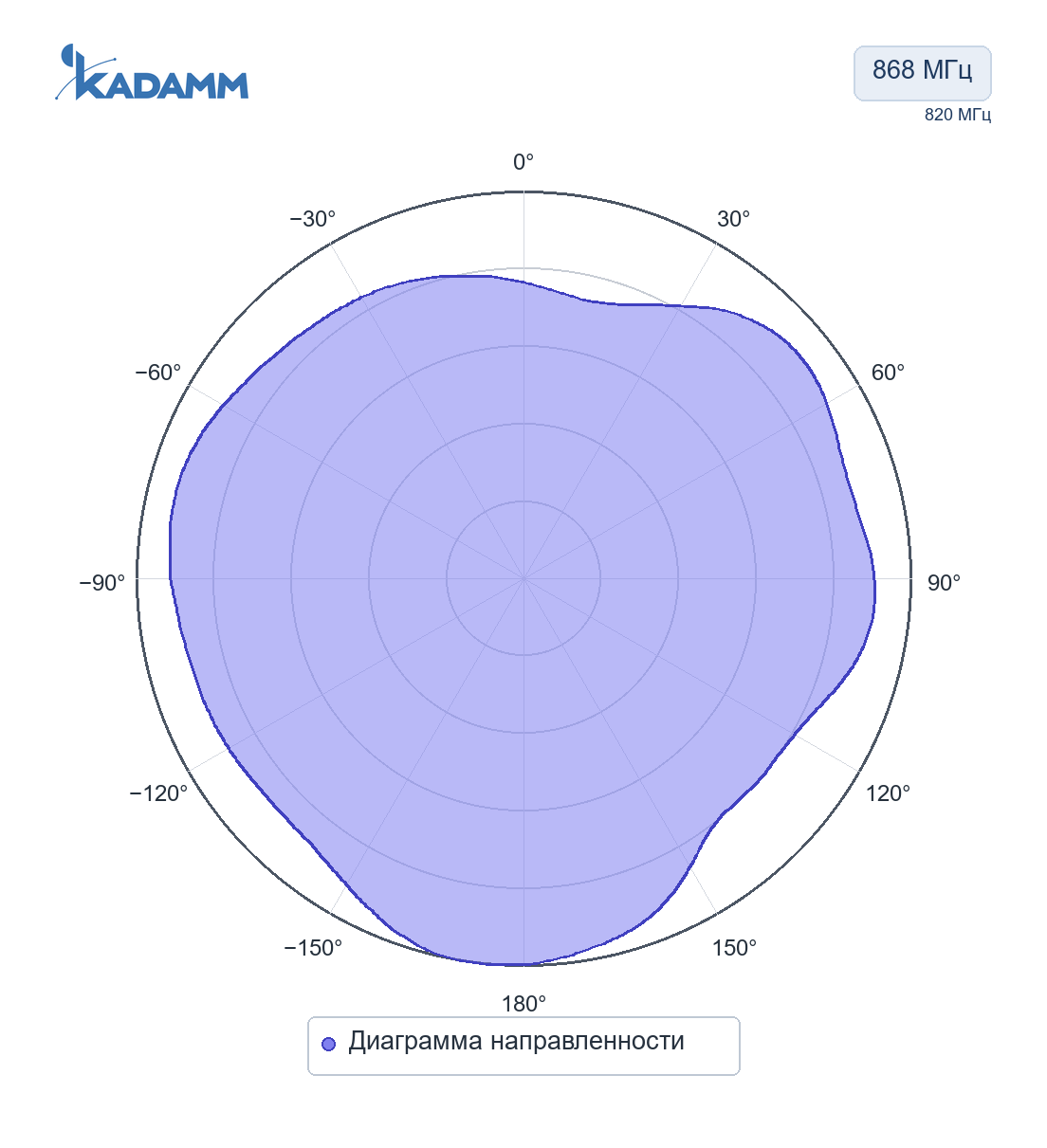

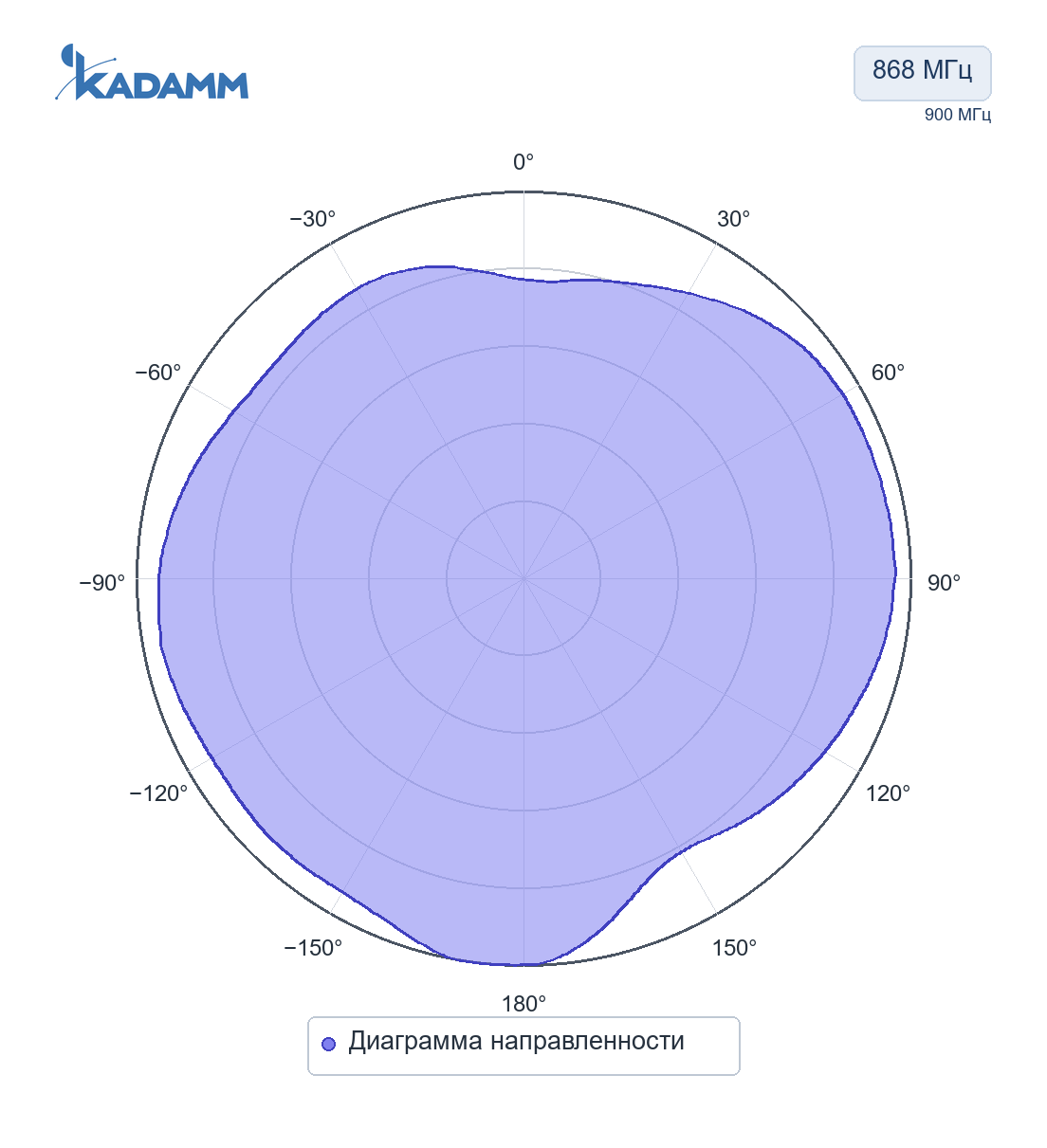

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AMS-433/868 с запасом по краям.
Значение AMS-433/868 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AMS-433/868 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM AMS-433-5.5M2 | 433 МГц | 5,5 дБи | SMA | 113 мм | ≤ 1,5 | на магнитном основании с кабелем |
| KADAMM AMS-433-5.5M3 | 433 МГц | 5,5 дБи | SMA | 170 мм | уточняйте у менеджера | на магнитном основании с кабелем |
| KADAMM AMS-433-5M | 433 МГц | 5 дБи | SMA (другие — по заказу) | 170 мм | уточняйте у менеджера | на магнитном основании |
| KADAMM AMS-868-5.5M2 | 868 МГц | 5,5 дБи | SMA | 113 мм | ≤ 1,5 | на магнитном основании с кабелем |
| KADAMM AMS-868-5.5M3 | 868 МГц | 5,5 дБи | SMA | 170 мм | уточняйте у менеджера | на магнитном основании с кабелем |
| KADAMM AMS-868-5M | 868 МГц | 5 дБи | SMA (другие — по заказу) | 170 мм | уточняйте у менеджера | на магнитном основании |
| KADAMM ASK-433-3.5 | 433 МГц | 3,5 дБи | SMA | уточняйте у менеджера | уточняйте у менеджера | наклеиваемая, с кабелем |
| KADAMM ASK-868-3.5 | 868 МГц | 3,5 дБи | SMA | 120 мм | уточняйте у менеджера | наклеиваемая, на пластине |
| KADAMM ASK-868-3.5-2 | 868 МГц | 3,5 дБи | SMA | уточняйте у менеджера | уточняйте у менеджера | наклеиваемая, с кабелем |
| KADAMM ASW-433-3.5 | 433 МГц | 3,5 дБи | SMA | 175 мм | уточняйте у менеджера | на кронштейне, с кабелем |
| KADAMM ASW-433-3.5-2 | 433 МГц | 3,5 дБи | SMA | 80 мм | уточняйте у менеджера | на Г-образном кронштейне, с кабелем |
| KADAMM ASW-868-3.5 | 868 МГц | 3,5 дБи | SMA | 175 мм | уточняйте у менеджера | на кронштейне, с кабелем |
| KADAMM ASW-868-3.5-2 | 868 МГц | 3,5 дБи | SMA | 80 мм | уточняйте у менеджера | на Г-образном кронштейне, с кабелем |

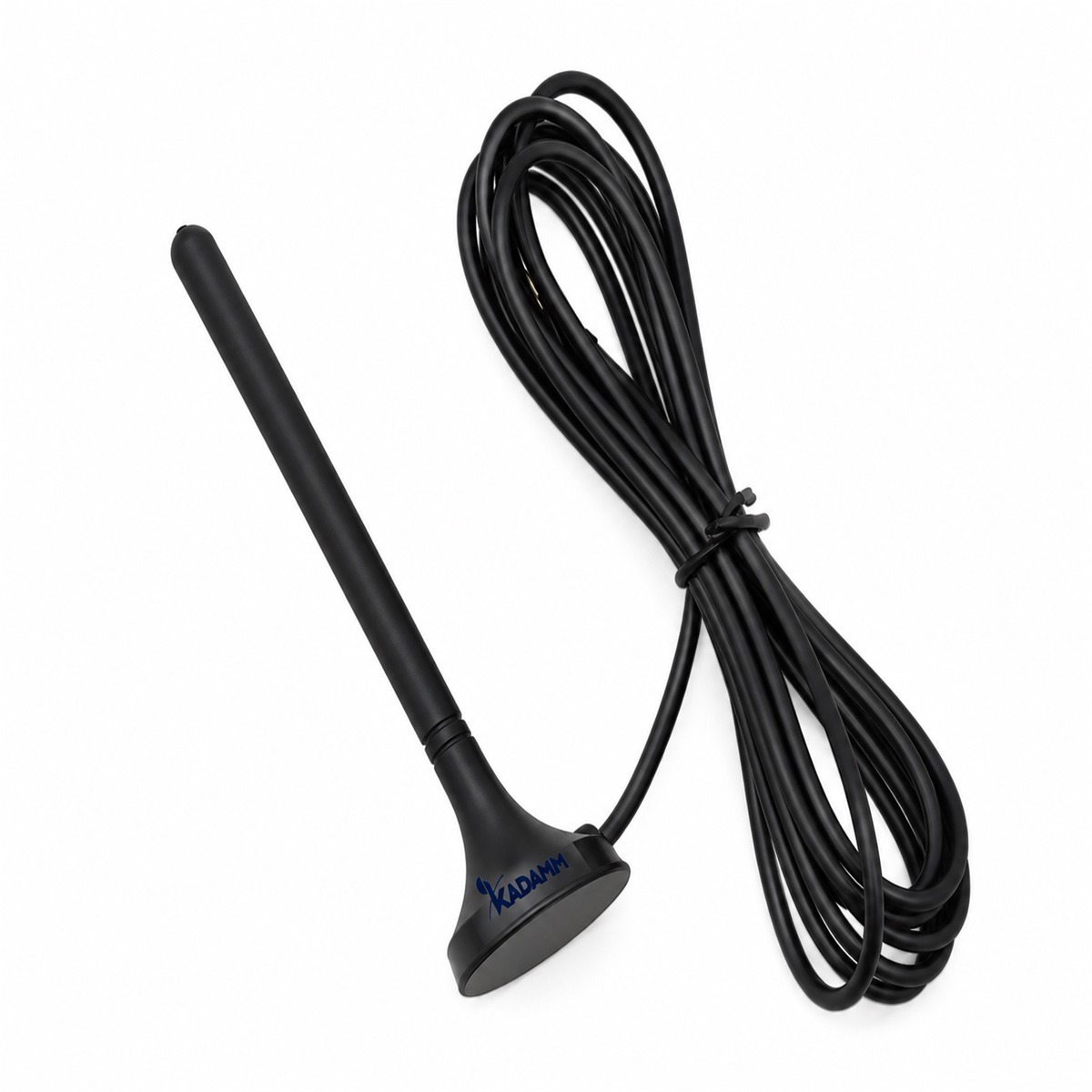

| KADAMM AMS-868-1M | 868 МГц | 0,9 дБи | SMA, розетка | 110 мм | ≤ 2,2 | на магнитном основании, кабель RG174, 1 м, масса 26 г |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AMS-433/868 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AMS-433/868.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AMS-433/868 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 0,9 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 0,9 = 40,9 дБм, то есть около 12 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 433 МГц (середина полосы 433–433 МГц): L = 32,45 + 20·lg 433 + 20·lg 1 = 85,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 40,9 − 85,2 = −44,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны телеметрии ставят на шлюзы LoRaWAN, счётчики ЖКХ, датчики промышленного интернета вещей, системы мониторинга и БПЛА.
Перед заказом KADAMM AMS-433/868 сверьте с проектом:
- Частоты оборудования — внутри 433 и 868 МГц
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения AMS-433/868 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AMS-433/868 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AMS-433/868 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AMS-433/868 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AMS-433/868 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AMS-433/868 | KADAMM AMS-ISM | KADAMM AR-ISM | KADAMM ASW-433-2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 433 и 868 МГц | 423–443 МГц | 166–172, 423–443, 860–876, 907–923 и 1430–1444 МГц | 430–436 и 700–2700 МГц |
| Усиление | 0,9–5,5 дБи | до 2 дБи | 2–3 дБи | 2–4,3 дБи |
| Поляризация | — | линейная | AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — линейная; AR-433-2 — вертикальная | линейная |
| Габариты | — | — | AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — уточняйте у менеджера; AR-433-2 — Ø8,5 × 50 мм | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
