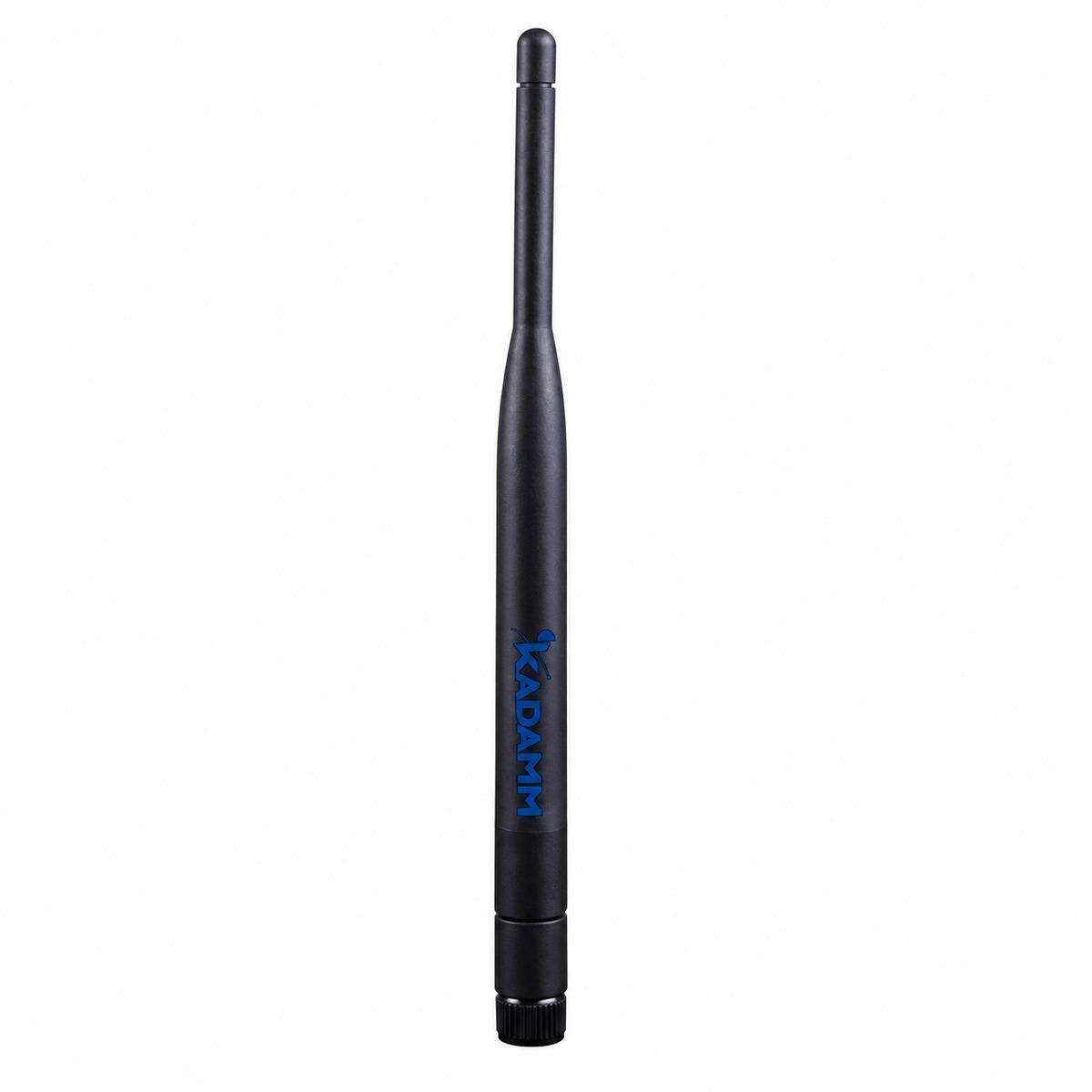

KADAMM AR-ISM — штыревые антенны 169, 433, 868 / 915 и 1430–1444 МГц на разъём SMA для телеметрии и LoRa, 2–3 дБи

KADAMM AR-ISM — штыревые антенны диапазона 166–1444 МГц (по исполнениям). Антенны телеметрии и LoRa работают в каналах сбора данных: счётчики, датчики, контроллеры передают небольшие объёмы данных на большие расстояния. Такой связи важнее устойчивость и дальность, чем скорость.

Антенны этого класса обычно с небольшим усилением и круговой диаграммой по горизонтали: датчики разбросаны вокруг шлюза, и антенне не нужно «смотреть» в одну сторону. Для дальних точек на шлюз ставят антенну с большим усилением на высокую мачту.

Пример расчёта: на 805 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 805 + 20·lg 10 ≈ 110,6 дБ. Антенна с усилением 2 дБи сокращает их на 2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −75,6 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AR-ISM в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание AR-ISM.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AR-ISM подают 40 дБм (10 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 40 − 3 + 2 = 39 дБм, то есть около 7,9 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 169 МГц (середина полосы 166–172 МГц): L = 32,45 + 20·lg 169 + 20·lg 1 = 77 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 39 − 77 = −38 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны телеметрии ставят на шлюзы LoRaWAN, счётчики ЖКХ, датчики промышленного интернета вещей, системы мониторинга и БПЛА.

Сети и службы в полосах AR-ISM:

Перед заказом KADAMM AR-ISM сверьте с проектом:

• Частоты оборудования — внутри 166–172, 423–443, 860–876, 907–923 и 1430–1444 МГц

• Разъёмы — по исполнению (см. таблицу «Исполнения»).
• Разъёмы AR-ISM на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AR-ISM включают в контур заземления и молниезащиты опоры по проекту.

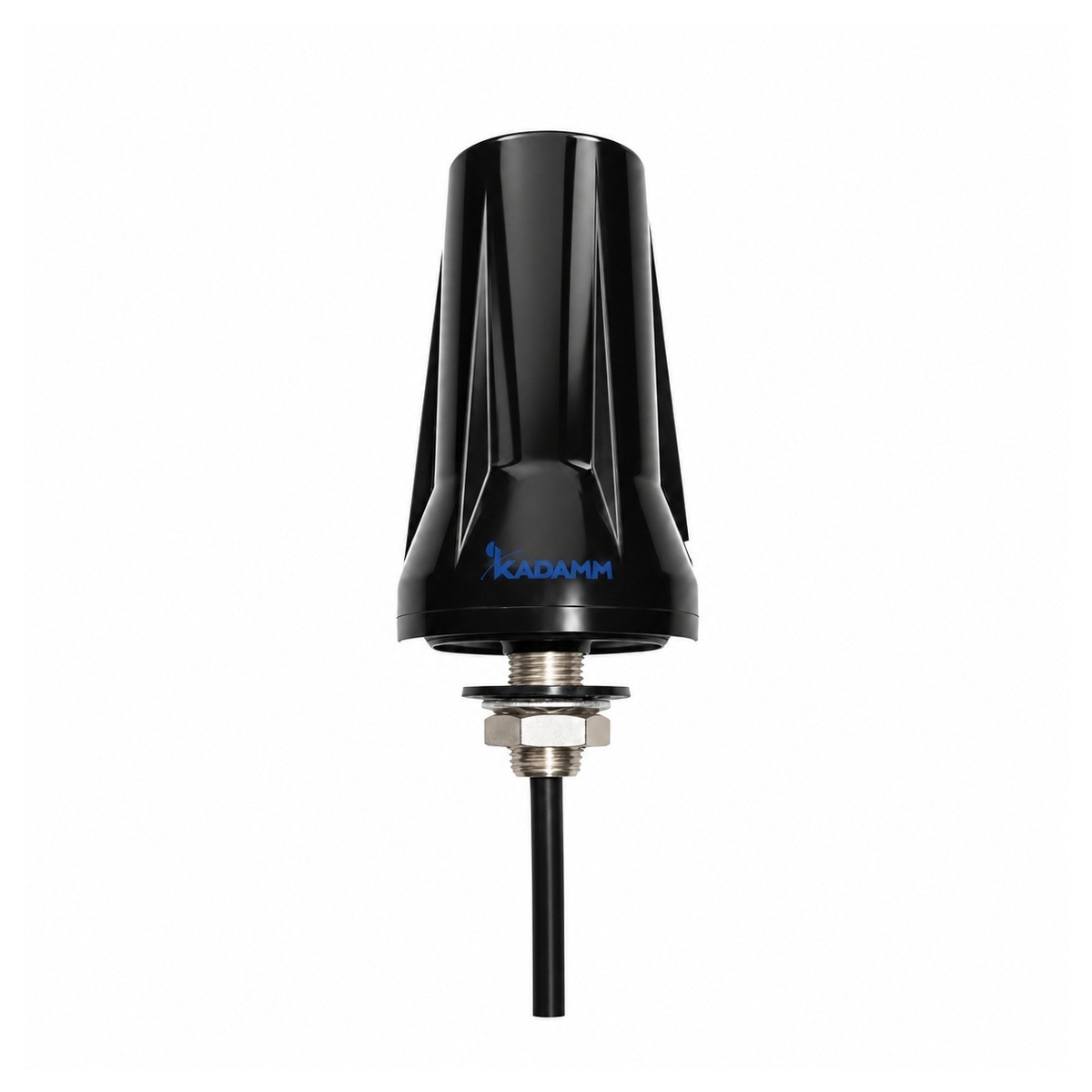

Другие модели этого раздела каталога KADAMM: Антенны для телеметрии и LoRa: 433, 470, 868 МГц →
