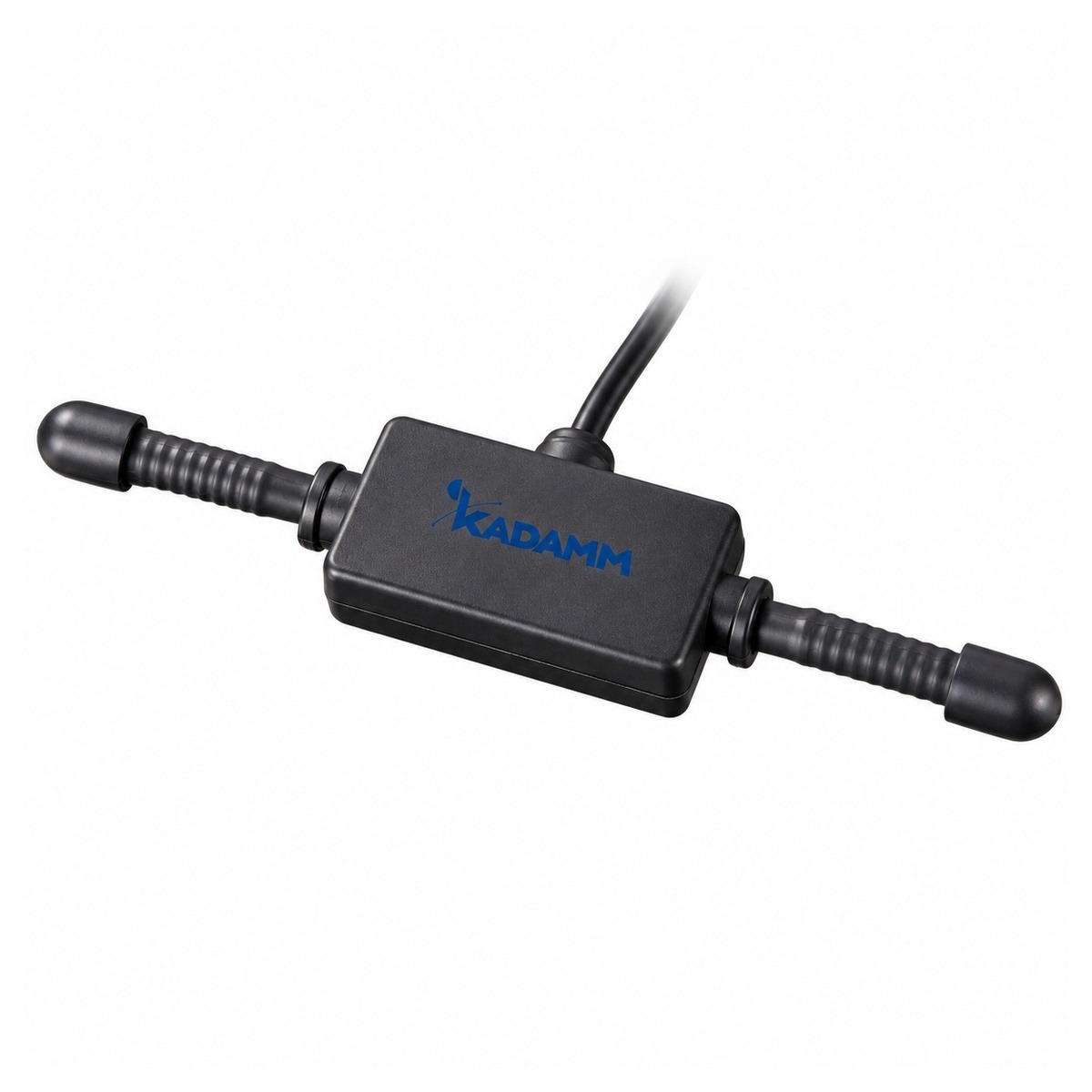

KADAMM ASK-433-3 — наклеиваемая антенна 433 МГц с кабелем RG174, 3 дБи

KADAMM ASK-433-3 — наклеиваемая антенна диапазона 433 МГц. Антенны телеметрии и LoRa работают в каналах сбора данных: счётчики, датчики, контроллеры передают небольшие объёмы данных на большие расстояния. Такой связи важнее устойчивость и дальность, чем скорость.

Антенны этого класса обычно с небольшим усилением и круговой диаграммой по горизонтали: датчики разбросаны вокруг шлюза, и антенне не нужно «смотреть» в одну сторону. Для дальних точек на шлюз ставят антенну с большим усилением на высокую мачту.

Пример расчёта: на 433 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 433 + 20·lg 10 ≈ 105,2 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −68,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 95 × 22 × 9 мм; крепление: клей; рабочая температура −40…+85 °C.

Разъём — SMA, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASK-433-3 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание ASK-433-3.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASK-433-3 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 433 МГц (середина полосы 423–443 МГц): L = 32,45 + 20·lg 433 + 20·lg 1 = 85,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 43 − 85,2 = −42,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны телеметрии ставят на шлюзы LoRaWAN, счётчики ЖКХ, датчики промышленного интернета вещей, системы мониторинга и БПЛА.

Перед заказом KADAMM ASK-433-3 сверьте с проектом:

• Частоты оборудования — внутри 423–443 МГц
• Разъёмы — SMA, FAKRA
• Опора и крепление — клей
• Климат площадки — в пределах −40…+85 °C

• Крепление ASK-433-3 — клей.
• Разъёмы — SMA или FAKRA (другие — по заказу).
• Уличные соединения ASK-433-3 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление ASK-433-3 включают в контур заземления и молниезащиты опоры по проекту.
