Штыревые антенны: 315–915 МГц, усиление до 5,5 дБи.
Что представляет собой антенна

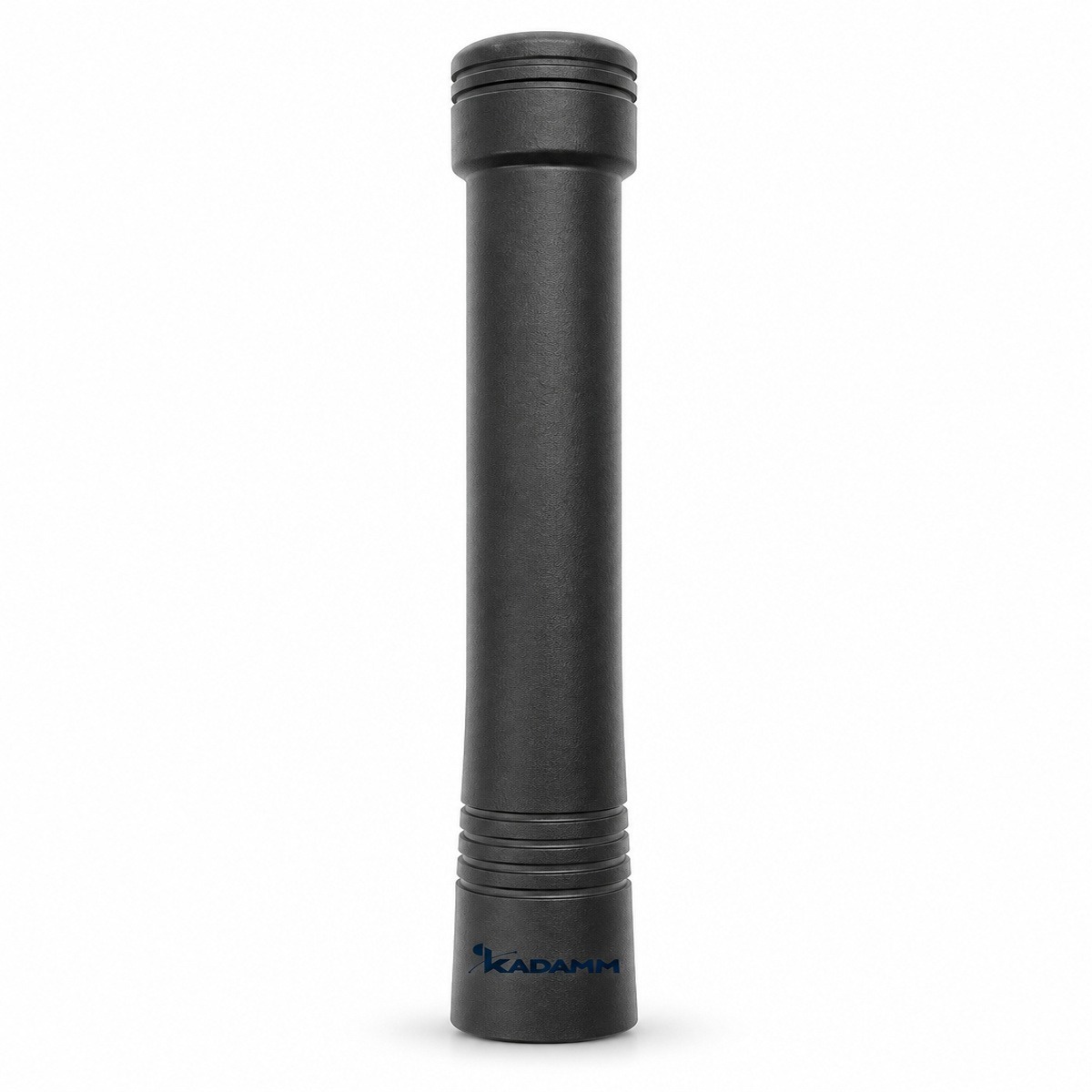

KADAMM AR-433/868 — штыревые антенны диапазона 315–915 МГц. Антенны телеметрии и LoRa работают в каналах сбора данных: счётчики, датчики, контроллеры передают небольшие объёмы данных на большие расстояния. Такой связи важнее устойчивость и дальность, чем скорость.
Антенны этого класса обычно с небольшим усилением и круговой диаграммой по горизонтали: датчики разбросаны вокруг шлюза, и антенне не нужно «смотреть» в одну сторону. Для дальних точек на шлюз ставят антенну с большим усилением на высокую мачту.
Пример расчёта: на 615 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 615 + 20·lg 10 ≈ 108,2 дБ. Антенна с усилением 5,5 дБи сокращает их на 5,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −66,2 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Разъём — SMA, BNC, TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 315, 433, 470, 868 и 915 МГц, у AC-433/868 — 426–440 и 860–940 МГц
- Разъём SMA, BNC, TNC, у AC-433/868 — TNC, N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 315, 433, 470, 868 и 915 МГц, у ASK-433-3 — 423–443 МГц
- Усиление до 5,5 дБи, у ASK-433-3 — 3 дБи (больше на 2,5 дБ)
- Разъём SMA, BNC, TNC, у ASK-433-3 — SMA, FAKRA
У KADAMM AR-433/868 больше усиление; KADAMM ASK-433-3 выбирают, если важен её набор полос.
- Полосы 315, 433, 470, 868 и 915 МГц, у AR-ISM — 166–172, 423–443, 860–876, 907–923 и 1430–1444 МГц
- Усиление до 5,5 дБи, у AR-ISM — 2–3 дБи (больше на 2,5 дБ)
У KADAMM AR-433/868 больше усиление; KADAMM AR-ISM выбирают, если важен её набор полос.
Конструкция и материалы

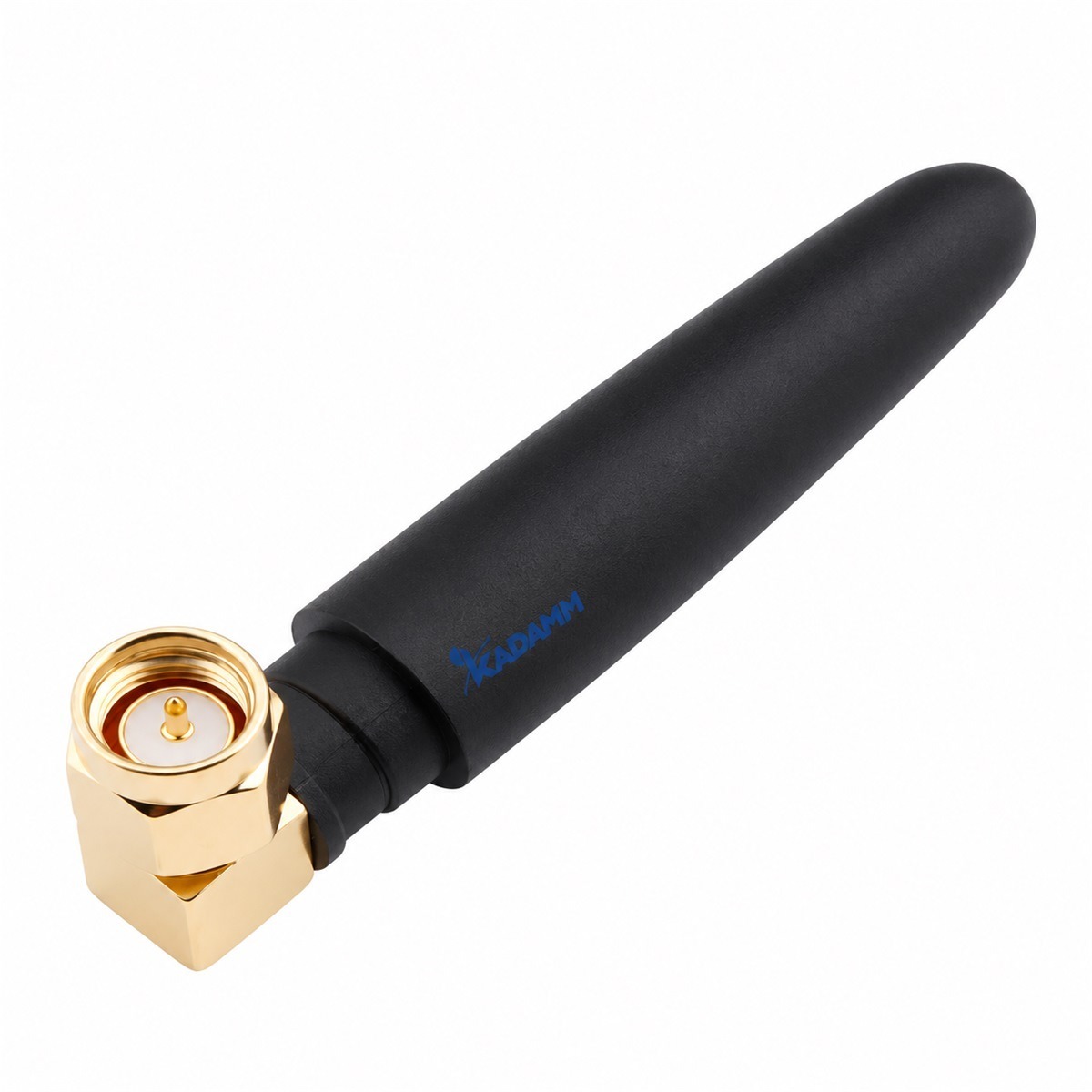

Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AR-433/868 с запасом по краям.
Значение AR-433/868 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AR-433/868 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | антенна на разъём устройства или выносная с кабелем |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Исполнение |
|---|---|---|---|---|---|---|

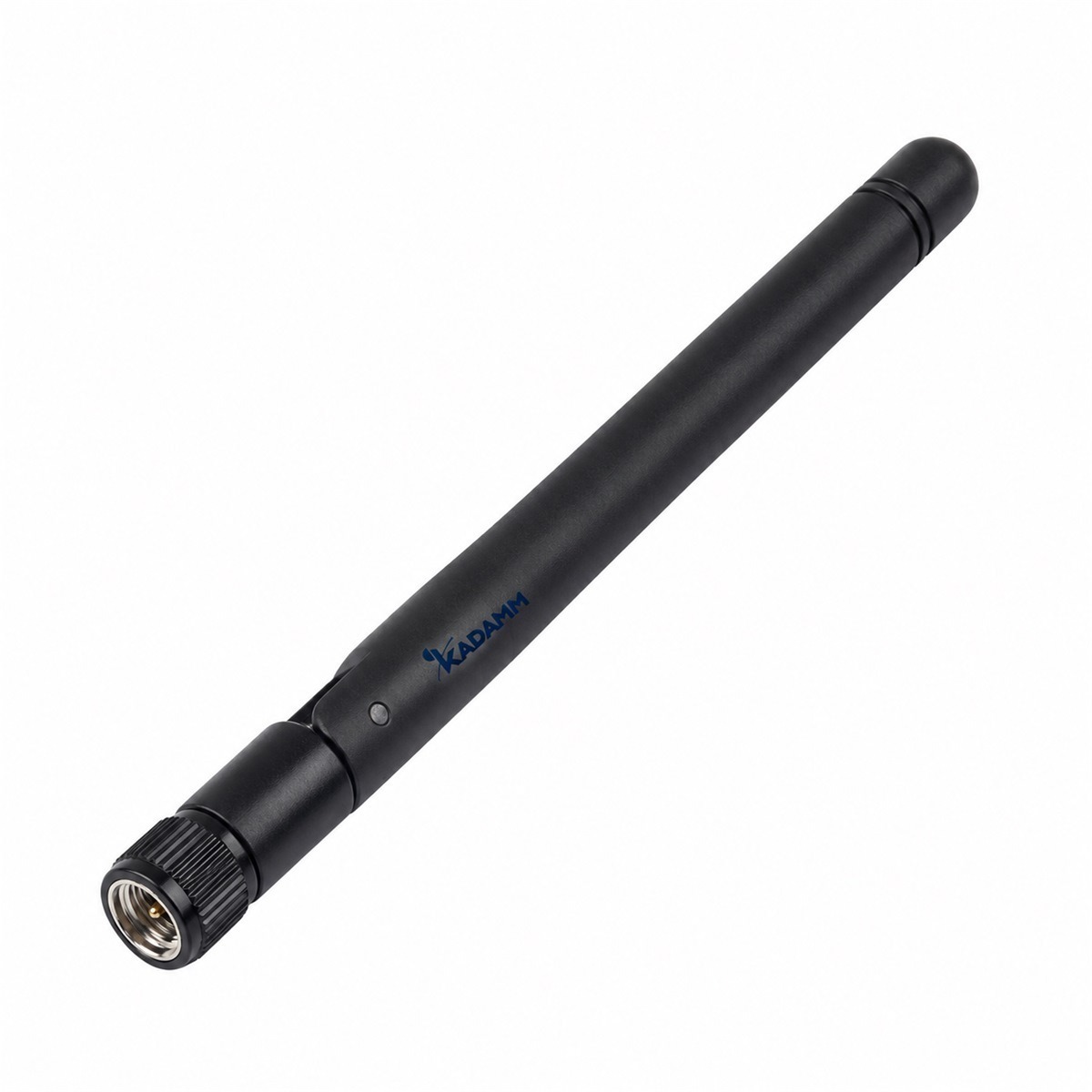

| KADAMM AR-433-2.5 | 433 МГц | 2,5 дБи | SMA (вилка) | 90 мм | менее 1,5 | — |
| KADAMM AR-433-2.5-2 | 433 МГц | 2,5 дБи | SMA, BNC или TNC | 90 мм | уточняйте у менеджера | — |
| KADAMM AR-433-2.5-3 | 433 МГц | 2,5 дБи | SMA, BNC или TNC | 170 мм | уточняйте у менеджера | — |
| KADAMM AR-433-2.5-4 | 433 МГц | 2,5 дБи | SMA (вилка) | 165 мм | ≤ 1,5 | — |
| KADAMM AR-433-2.5-5 | 433 МГц | 2,5 дБи | SMA | 110 мм | уточняйте у менеджера | шарнирная |
| KADAMM AR-433-5.5 | 433 МГц | 5,5 дБи | SMA (вилка) | 210 мм | уточняйте у менеджера | шарнирная |
| KADAMM AR-868-2.5 | 868 МГц | 2,5 дБи | SMA (вилка) | 90 мм | менее 1,5 | — |
| KADAMM AR-868-2.5-2 | 868 МГц | 2,5 дБи | SMA, BNC или TNC | 90 мм | уточняйте у менеджера | — |
| KADAMM AR-868-2.5-3 | 868 МГц | 2,5 дБи | SMA, BNC или TNC | 170 мм | уточняйте у менеджера | — |
| KADAMM AR-868-2.5-4 | 868 МГц | 2,5 дБи | SMA (вилка) | 165 мм | ≤ 1,5 | — |
| KADAMM AR-868-2.5-5 | 868 МГц | 2,5 дБи | SMA | 110 мм | уточняйте у менеджера | шарнирная |
| KADAMM AR-868-3.5 | 868 МГц | 3,5 дБи | SMA (вилка) | 50 мм | уточняйте у менеджера | — |
| KADAMM AR-868-5.5 | 868 МГц | 5,5 дБи | SMA (вилка) | 210 мм | уточняйте у менеджера | шарнирная |

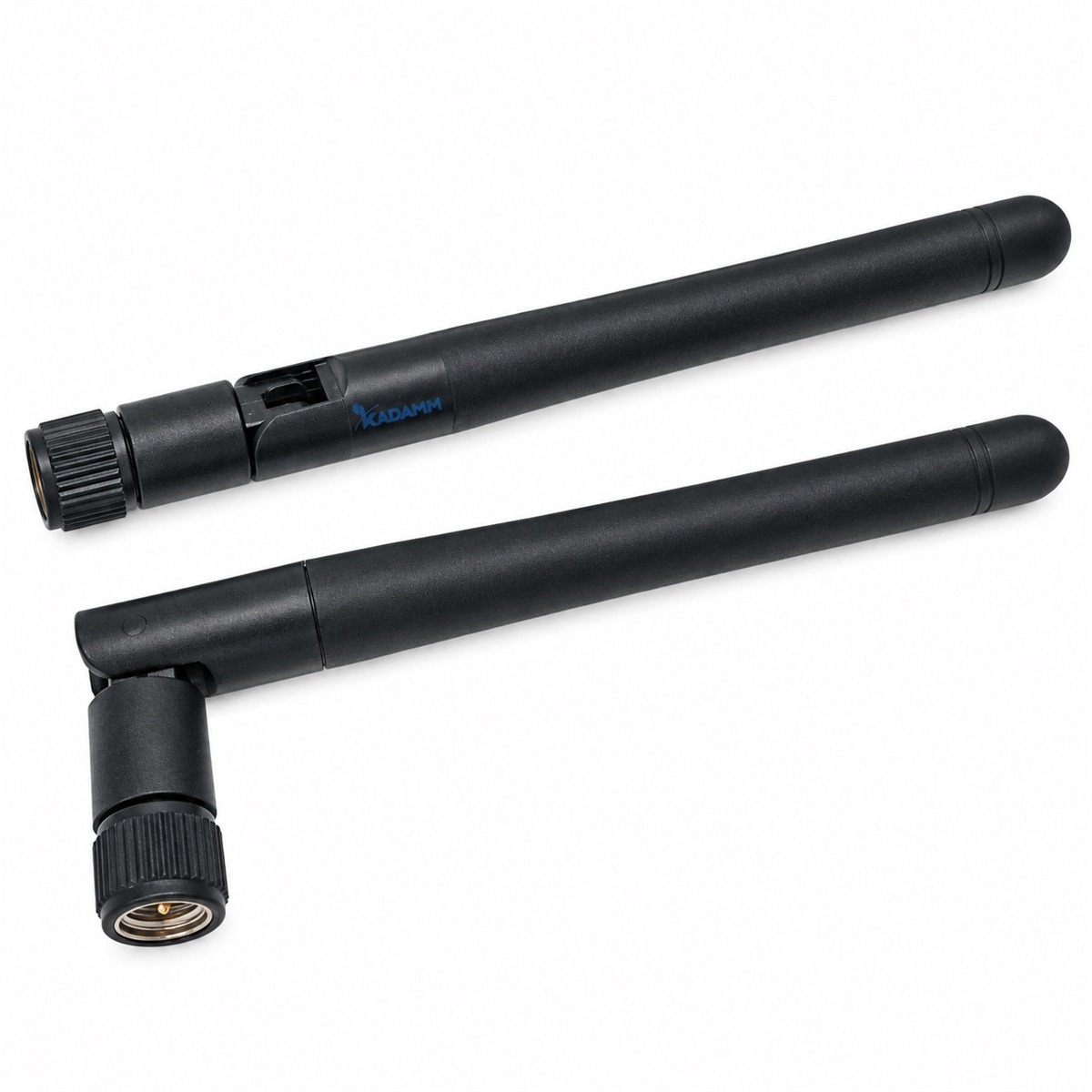

| KADAMM AR-315-0 | 315 МГц | −1 дБи | SMA, вилка (другие — по заказу) | 105 мм | менее 2,2 | масса 7 г |
| KADAMM AR-433-0 | 433 МГц | −3 дБи | SMA, вилка (другие — по заказу) | 108 мм | менее 1,7 | масса 7,38 г |

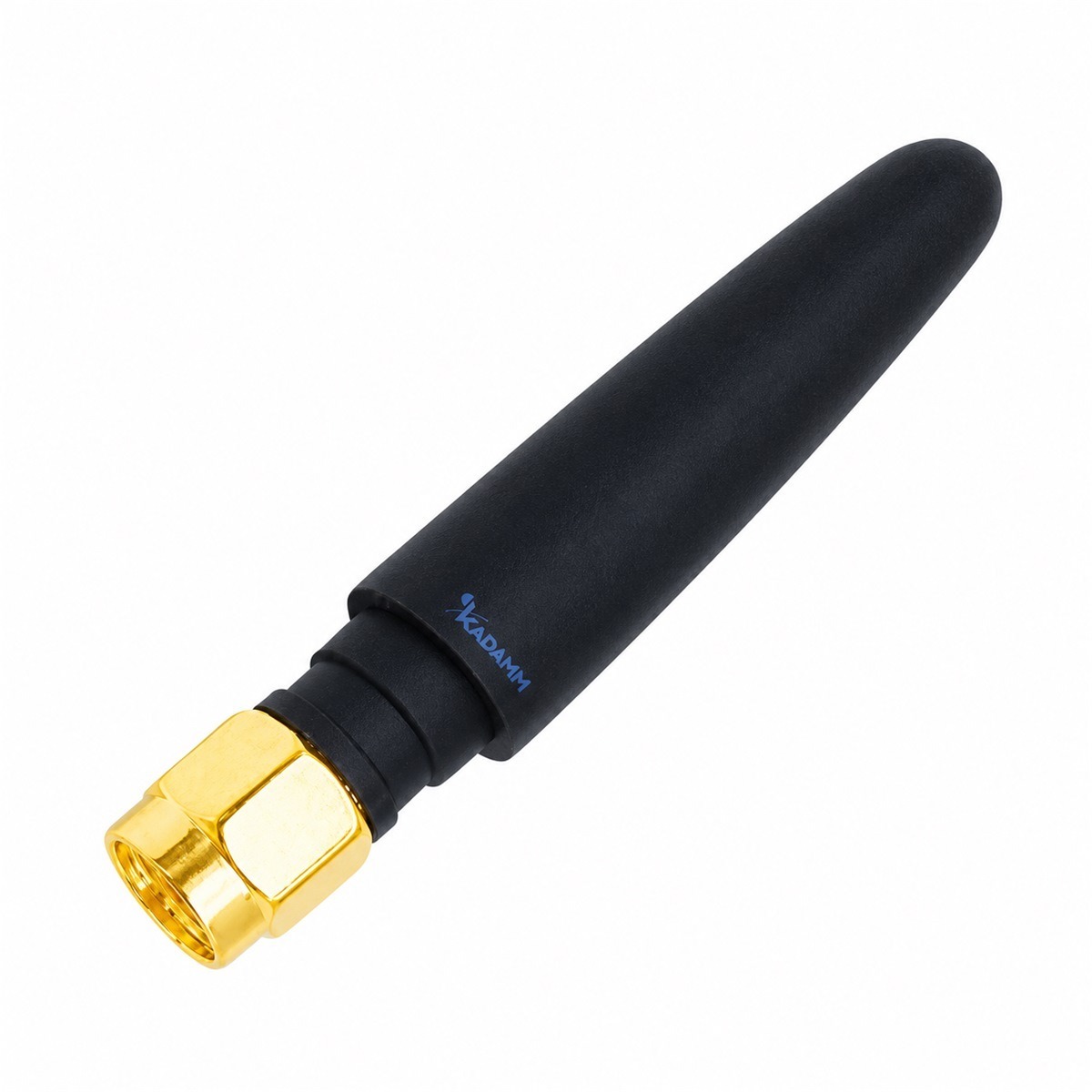

| KADAMM AR-433-0-2 | 433 МГц | −3 дБи | SMA, вилка (другие — по заказу) | 50 мм | менее 2,5 | масса 6,86 г |
| KADAMM AR-433-0-3 | 433 МГц | −3 дБи | SMA, вилка (другие — по заказу) | 50 мм | менее 2 | масса 6,86 г |

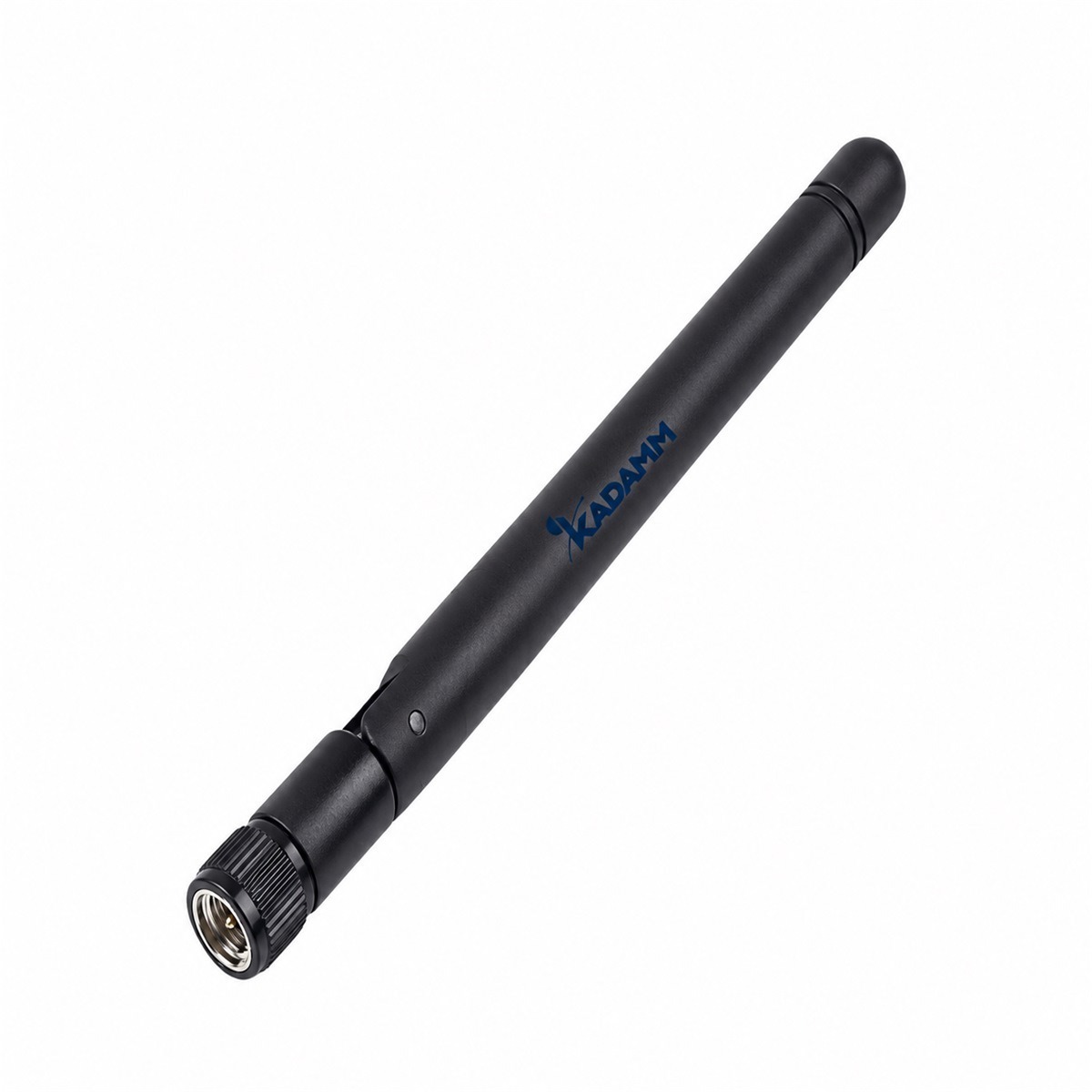

| KADAMM AR-470-0 | 470 МГц | −2,4 дБи | SMA, вилка (другие — по заказу) | 110 мм | менее 2,1 | масса 7,38 г |

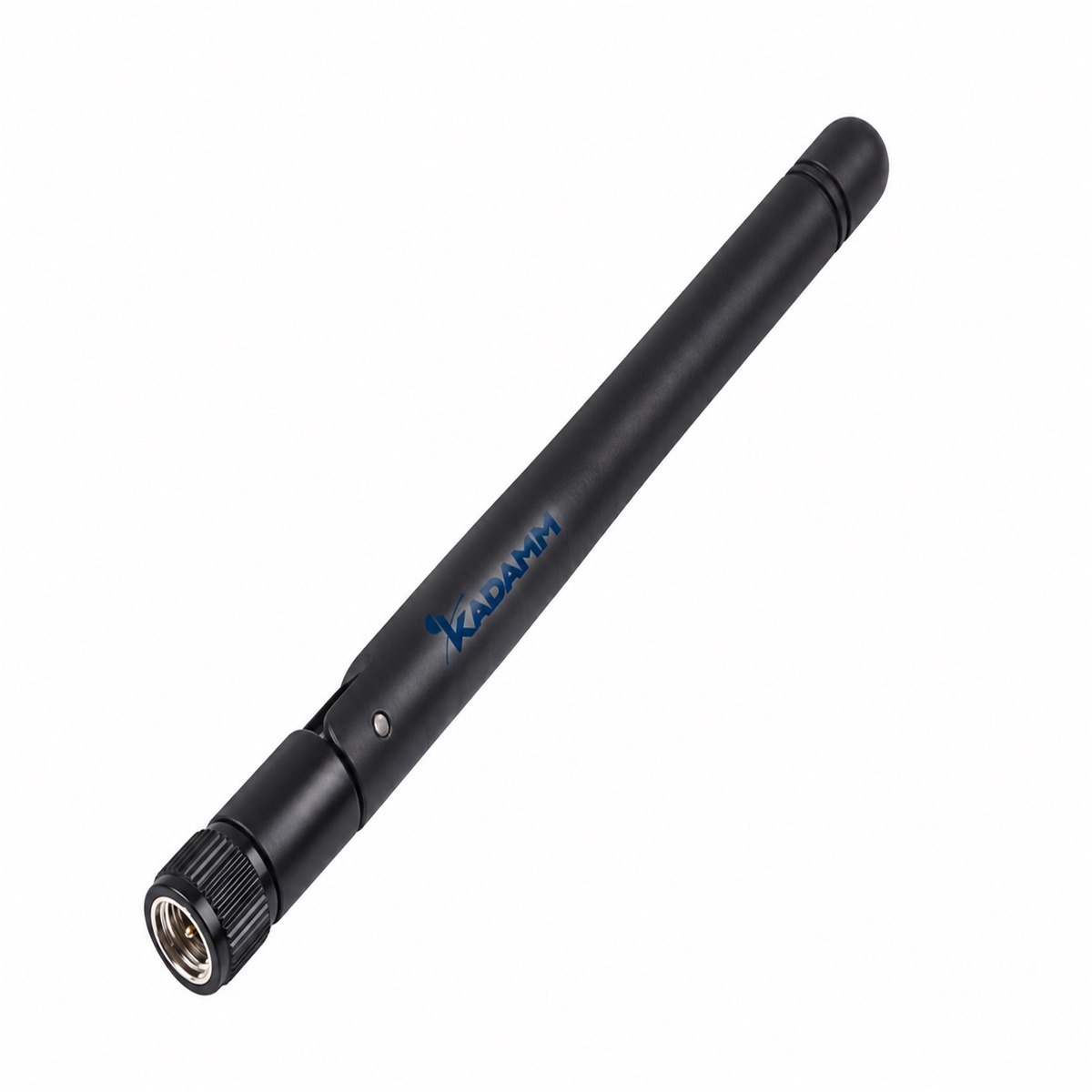

| KADAMM AR-868-0 | 868 МГц | −1,2 дБи | SMA, вилка (другие — по заказу) | 105 мм | менее 2 | масса 6,6 г |

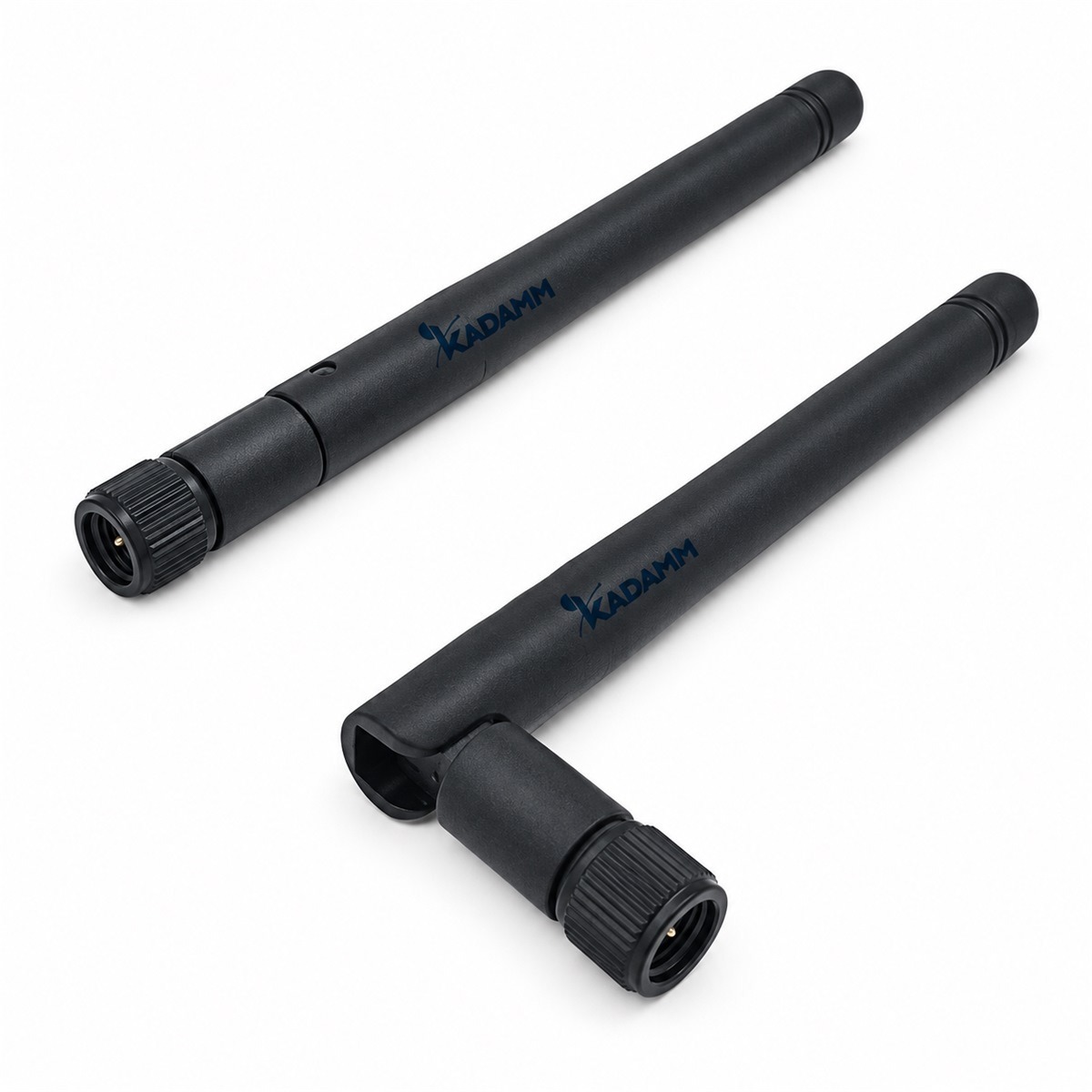

| KADAMM AR-915-0 | 915 МГц | −2 дБи | SMA, вилка (другие — по заказу) | 105 мм | менее 2 | масса 6,12 г |

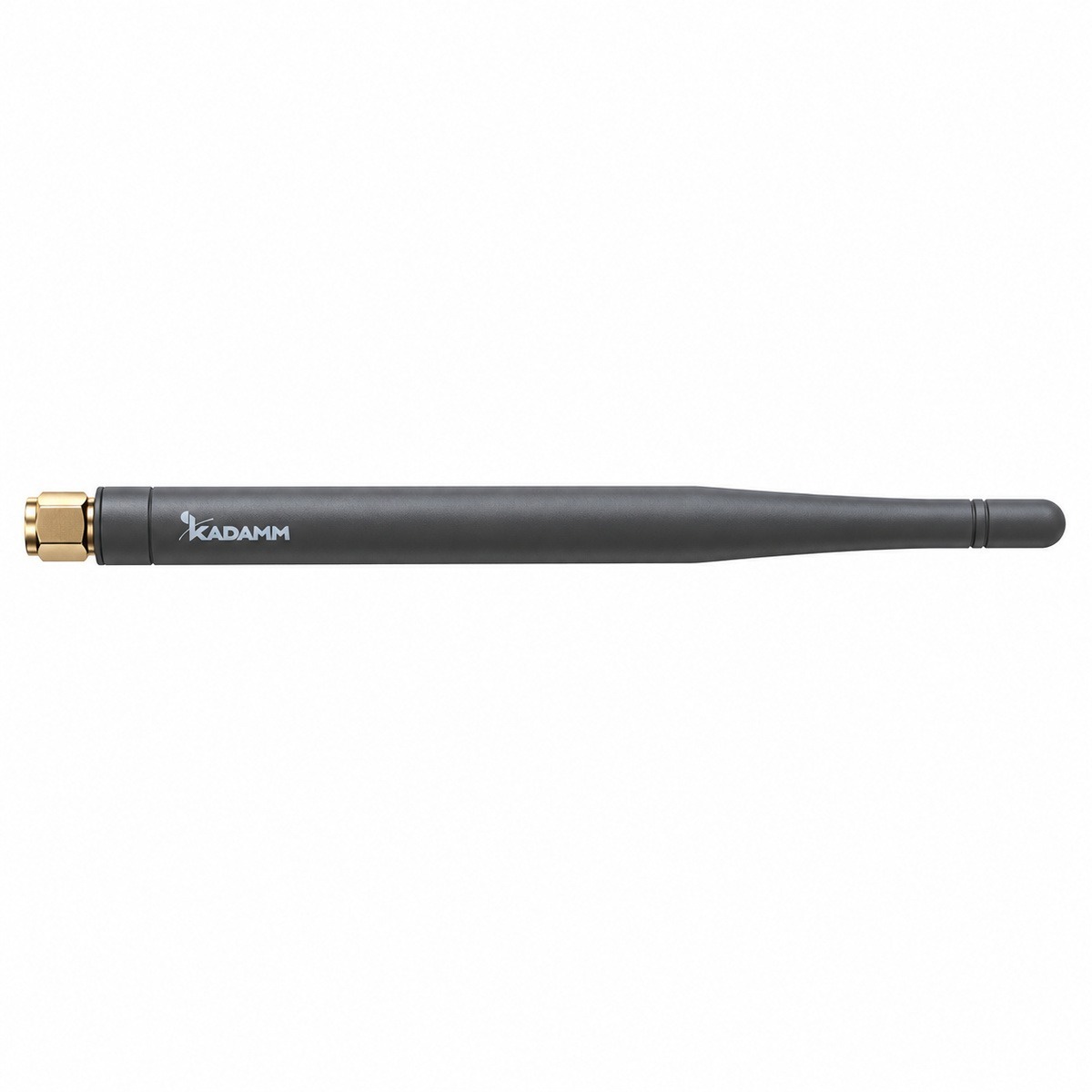

| KADAMM AR-915-2.5 | 915 МГц | 2,5 дБи | RP-SMA, вилка | 179 мм | ≤ 2,5 | — |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AR-433/868 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AR-433/868.
- IEC 61169-8 — документ, на который ссылается техническое описание AR-433/868.
- IEC 61169-17 — документ, на который ссылается техническое описание AR-433/868.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AR-433/868 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5,5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5,5 = 45,5 дБм, то есть около 35 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 315 МГц (середина полосы 315–315 МГц): L = 32,45 + 20·lg 315 + 20·lg 1 = 82,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45,5 − 82,4 = −36,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны телеметрии ставят на шлюзы LoRaWAN, счётчики ЖКХ, датчики промышленного интернета вещей, системы мониторинга и БПЛА.
Перед заказом KADAMM AR-433/868 сверьте с проектом:
- Частоты оборудования — внутри 315, 433, 470, 868 и 915 МГц
- Разъёмы — SMA, BNC, TNC
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения AR-433/868 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление AR-433/868 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AR-433/868 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AR-433/868 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AR-433/868 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
