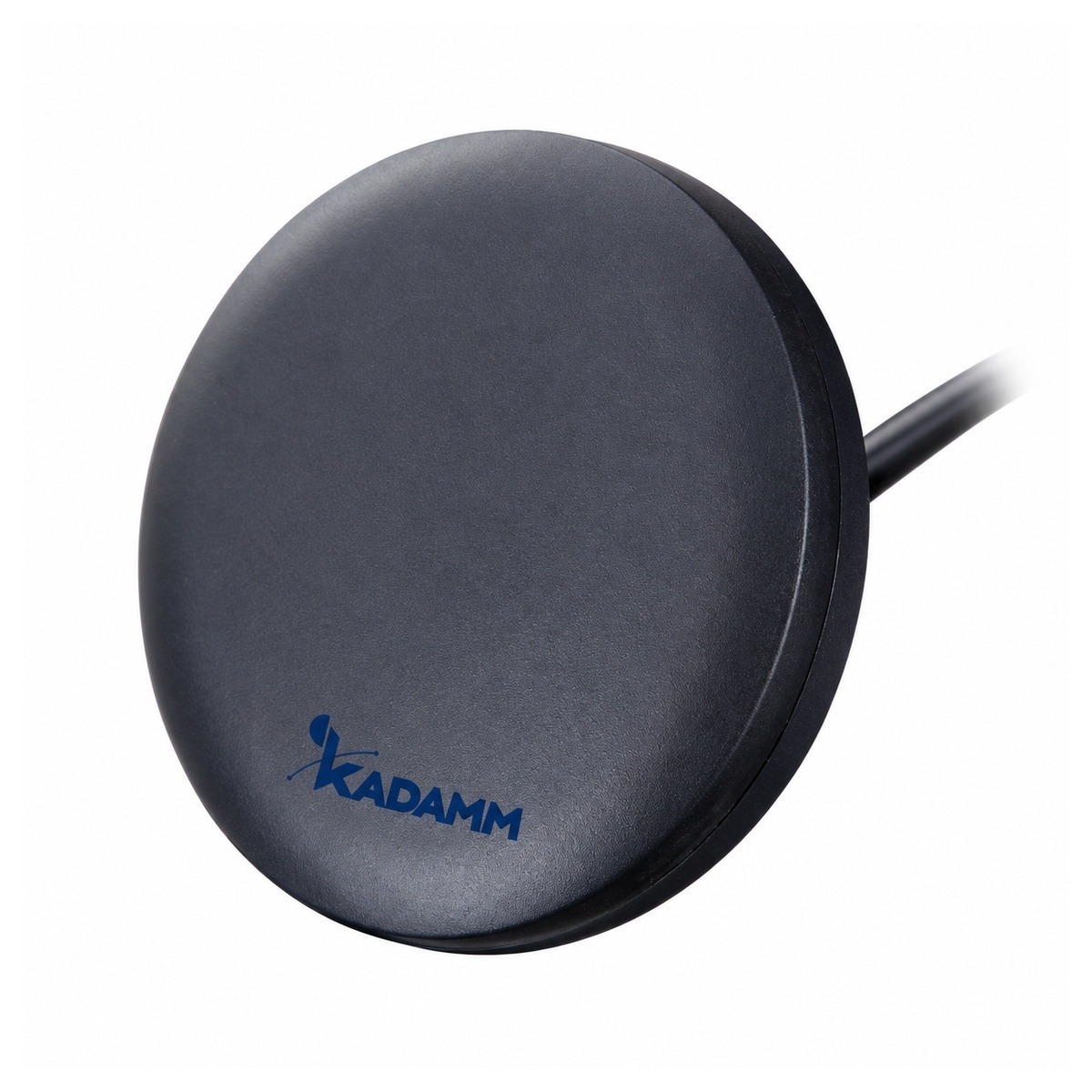

KADAMM ASW-470-2 — антенна LoRa 470–510 МГц с кабелем RG58, 2 дБи, IP67

KADAMM ASW-470-2 — антенна LoRa диапазона 470–510 МГц. Антенны телеметрии и LoRa работают в каналах сбора данных: счётчики, датчики, контроллеры передают небольшие объёмы данных на большие расстояния. Такой связи важнее устойчивость и дальность, чем скорость.

Антенны этого класса обычно с небольшим усилением и круговой диаграммой по горизонтали: датчики разбросаны вокруг шлюза, и антенне не нужно «смотреть» в одну сторону. Для дальних точек на шлюз ставят антенну с большим усилением на высокую мачту.

Пример расчёта: на 490 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 490 + 20·lg 10 ≈ 106,3 дБ. Антенна с усилением 2 дБи сокращает их на 2 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −71,3 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН менее 2,5. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: степень защиты IP67; рабочая температура −40…+85 °C.

Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ASW-470-2 в таблицах выше.
• IEC 61169-15 — документ, на который ссылается техническое описание ASW-470-2.
• IEC 60529 — документ, на который ссылается техническое описание ASW-470-2.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход ASW-470-2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 2 = 42 дБм, то есть около 16 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 490 МГц (середина полосы 470–510 МГц): L = 32,45 + 20·lg 490 + 20·lg 1 = 86,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 42 − 86,3 = −44,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны телеметрии ставят на шлюзы LoRaWAN, счётчики ЖКХ, датчики промышленного интернета вещей, системы мониторинга и БПЛА.

Перед заказом KADAMM ASW-470-2 сверьте с проектом:

• Частоты оборудования — внутри 470–510 МГц
• Климат площадки — в пределах −40…+85 °C

• Разъёмы — SMA (другие — по заказу).
• Разъёмы ASW-470-2 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление ASW-470-2 включают в контур заземления и молниезащиты опоры по проекту.
