Антенны RFID: 860–870 / 902–928 МГц, усиление 9–12 дБи.
Что представляет собой антенна

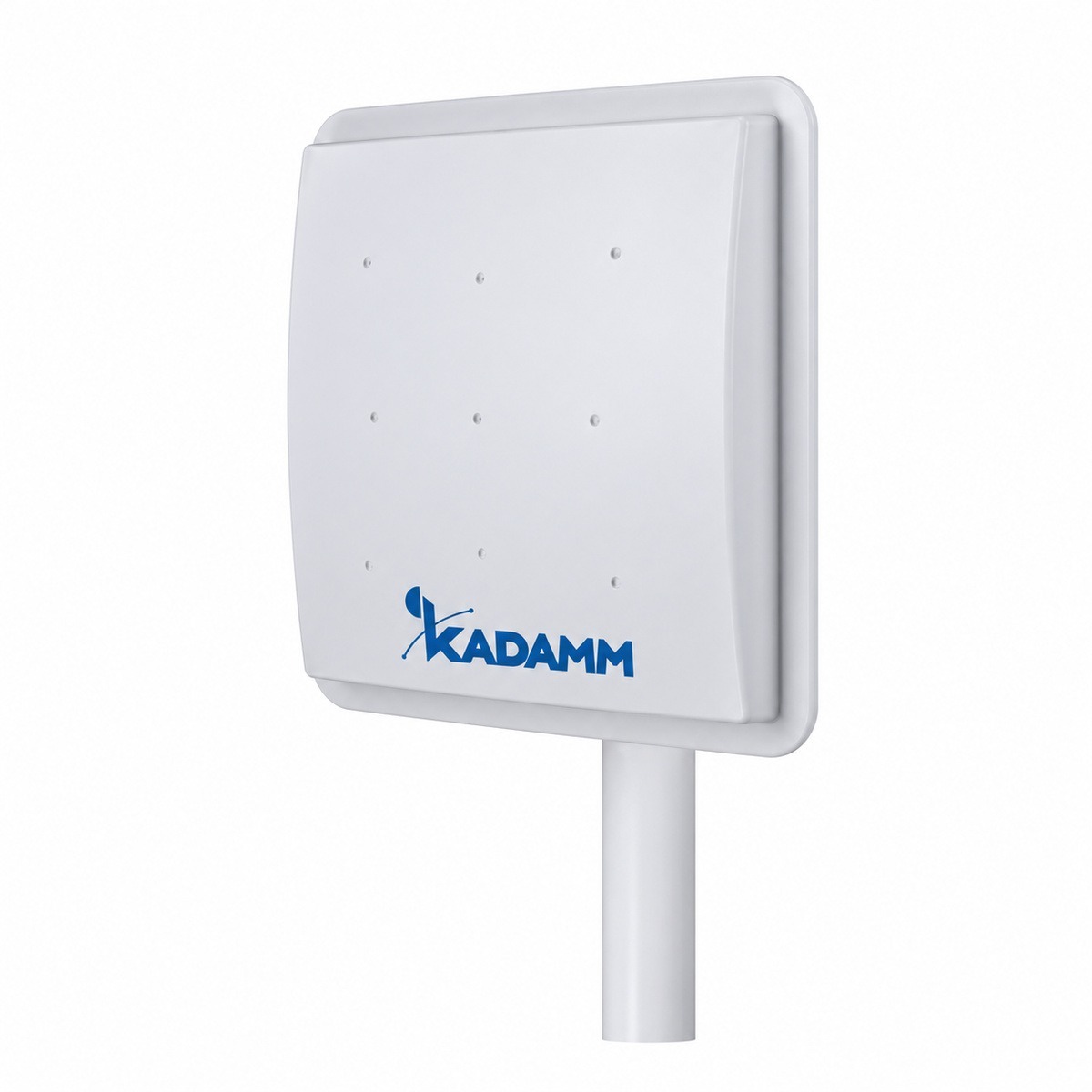

KADAMM RF900 — антенны RFID диапазона 860–870 / 902–928 МГц. Антенна считывателя RFID УВЧ-диапазона — направленная панель, которая «освещает» зону считывания. Метки в зоне считывания получают энергию от сигнала считывателя и отвечают ему. Дальность и надёжность считывания зависят от усиления антенны (9–12 дБи), ориентации меток и материалов, на которые они наклеены.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт, 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,5 кг, 2 кг; крепление: мачта Ø40–Ø60 мм; рабочая температура −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 860–870 и 902–928 МГц, у ARF-M — 860–868 и 902–928 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 860–870 и 902–928 МГц, у ARF-P — 902–928 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 860–870 и 902–928 МГц, у ARF-T — 902–928 МГц
- Усиление 9–12 дБи, у ARF-T — 2–5,5 дБи (больше на 3,5 дБ)
У KADAMM RF900 больше усиление; KADAMM ARF-T выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу RF900 с запасом по краям.
Значение RF900 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование RF900 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт RF900.
Крепление: мачта Ø40–Ø60 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 860–870 / 902–928 МГц (LoRa, ISM 868 / 915) |
| Усиление | 9–12 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт, 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,5 кг, 2 кг |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM RF900-12 | 902-928 МГц | 12 | 40°/40° | 1 (круговая правого вращения) | N (розетка) | 450×450×40 мм |
| KADAMM RF900-12A | 860-870 МГц | 12 | 40°/40° | 1 (круговая правого вращения) | N (розетка) | 450×450×40 мм |
| KADAMM RF900-9 | 902-928 МГц | 9 | 80°/68° | 1 (круговая правого вращения) | N (розетка) | 250×250×35 мм |
| KADAMM RF900-9A | 860-870 МГц | 9 | 65°/66° | 1 (круговая правого вращения) | N (розетка) | 250×250×35 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры RF900 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание RF900.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход RF900 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 865 МГц (середина полосы 860–870 МГц): L = 32,45 + 20·lg 865 + 20·lg 1 = 91,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 49 − 91,2 = −42,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
RFID-антенны применяют на складах, в логистике, на проходных и в системах учёта инструмента и оборудования.
Сети и службы в полосах RF900:
Перед заказом KADAMM RF900 сверьте с проектом:
- Частоты оборудования — внутри 860–870 и 902–928 МГц
- Мощность на порт — не выше 100 Вт, 50 Вт
- Опора и крепление — мачта Ø40–Ø60 мм
- Климат площадки — в пределах −40…+65 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление RF900 — мачта Ø40–Ø60 мм.
- Разъёмы RF900 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление RF900 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна выбранной модели и крепёж (по модели)
Документация и поставка
Документы
Техописание и каталог
Техническое описание RF900 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM RF900 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора RF900 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

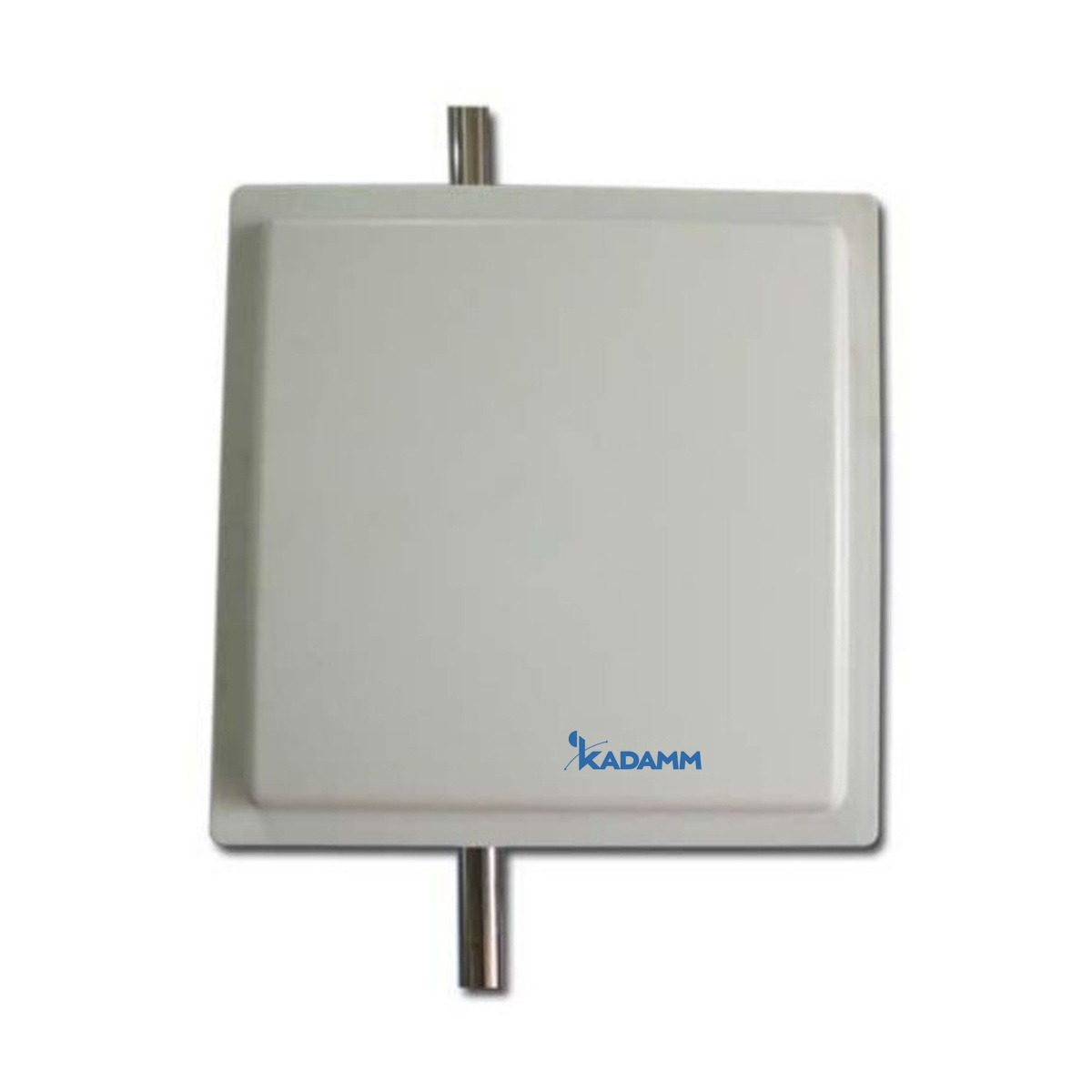

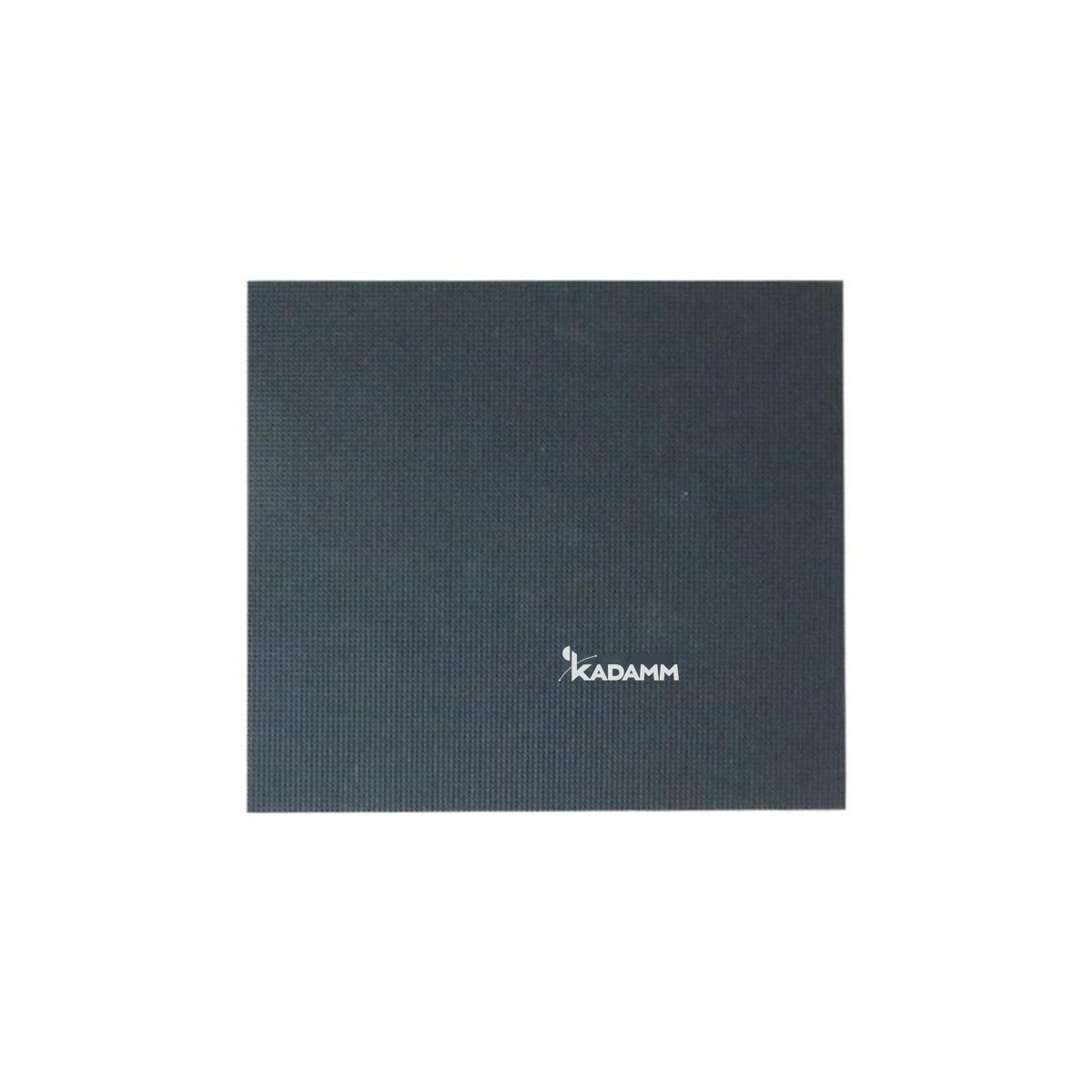

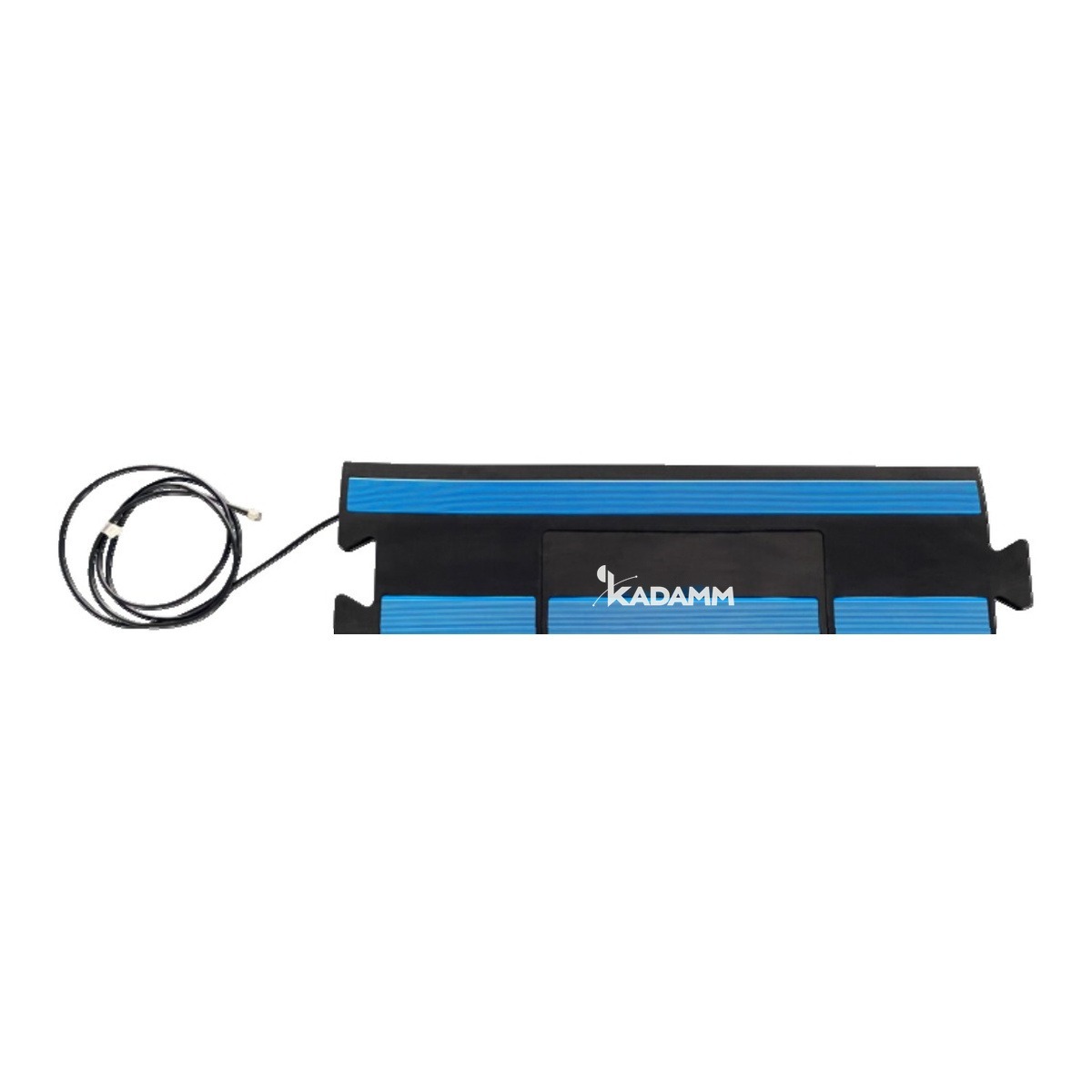

| Параметр | KADAMM RF900 | KADAMM ARF-M | KADAMM ARF-P | KADAMM ARF-T |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 860–870 и 902–928 МГц | 860–868 и 902–928 МГц | 902–928 МГц | 902–928 МГц |
| Усиление | 9–12 дБи | 8–10 дБи | 5–12 дБи | 2–5,5 дБи |
| Поляризация | — | круговая (круговая правая) | круговая и линейная | круговая и линейная |
| Масса | 0,5 кг, 2 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
