Стационарные антенны: 426–940 МГц, усиление 3–10,5 дБи.
Что представляет собой антенна

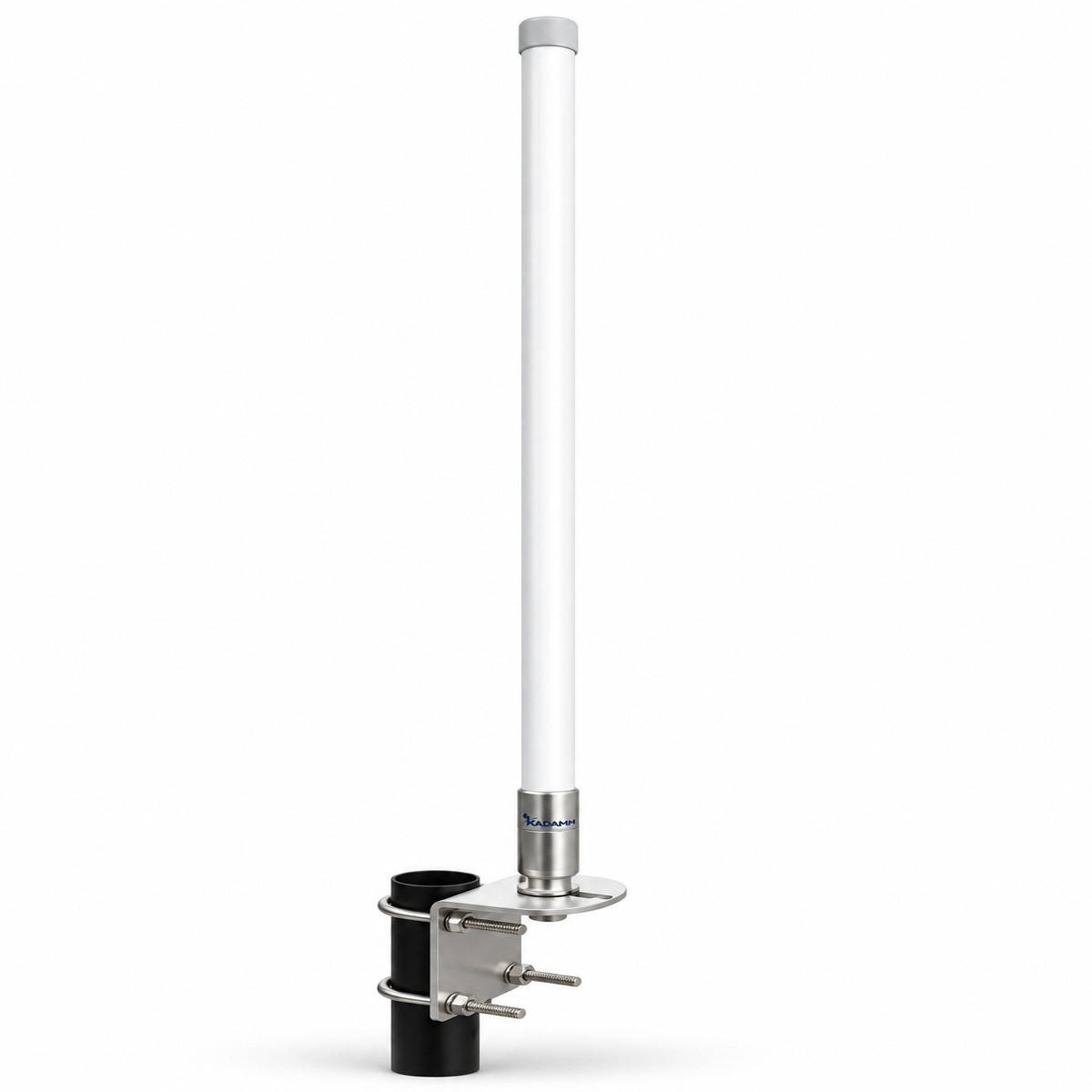

KADAMM AC-433/868 — стационарные антенны диапазона 426–940 МГц. Антенны телеметрии и LoRa работают в каналах сбора данных: счётчики, датчики, контроллеры передают небольшие объёмы данных на большие расстояния. Такой связи важнее устойчивость и дальность, чем скорость.
Антенны этого класса обычно с небольшим усилением и круговой диаграммой по горизонтали: датчики разбросаны вокруг шлюза, и антенне не нужно «смотреть» в одну сторону. Для дальних точек на шлюз ставят антенну с большим усилением на высокую мачту.
Пример расчёта: на 683 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 683 + 20·lg 10 ≈ 109,1 дБ. Антенна с усилением 3 дБи сокращает их на 3 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −72,1 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.
Разъём — TNC, N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

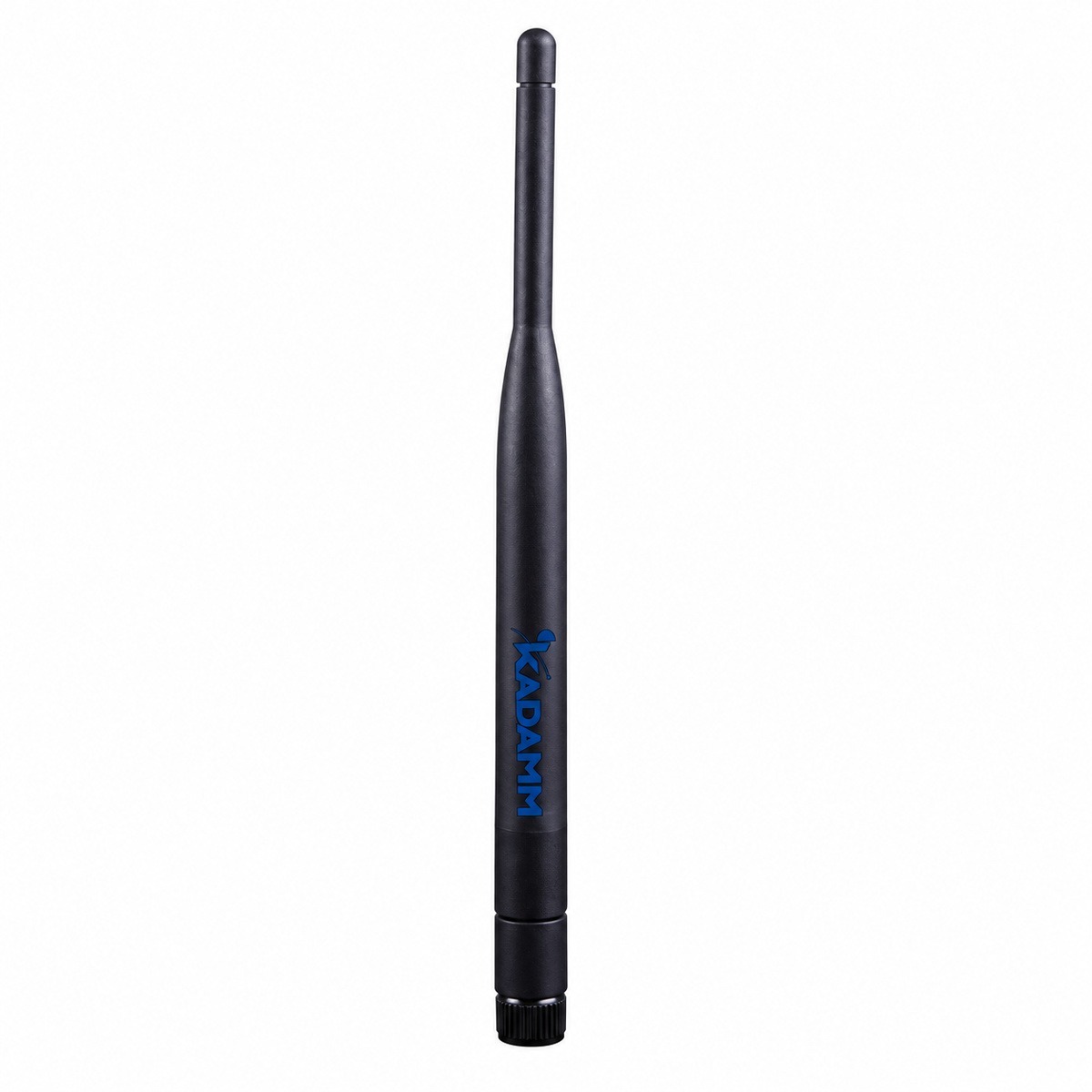

- Полосы 426–440 и 860–940 МГц, у AR-ISM — 166–172, 423–443, 860–876, 907–923 и 1430–1444 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

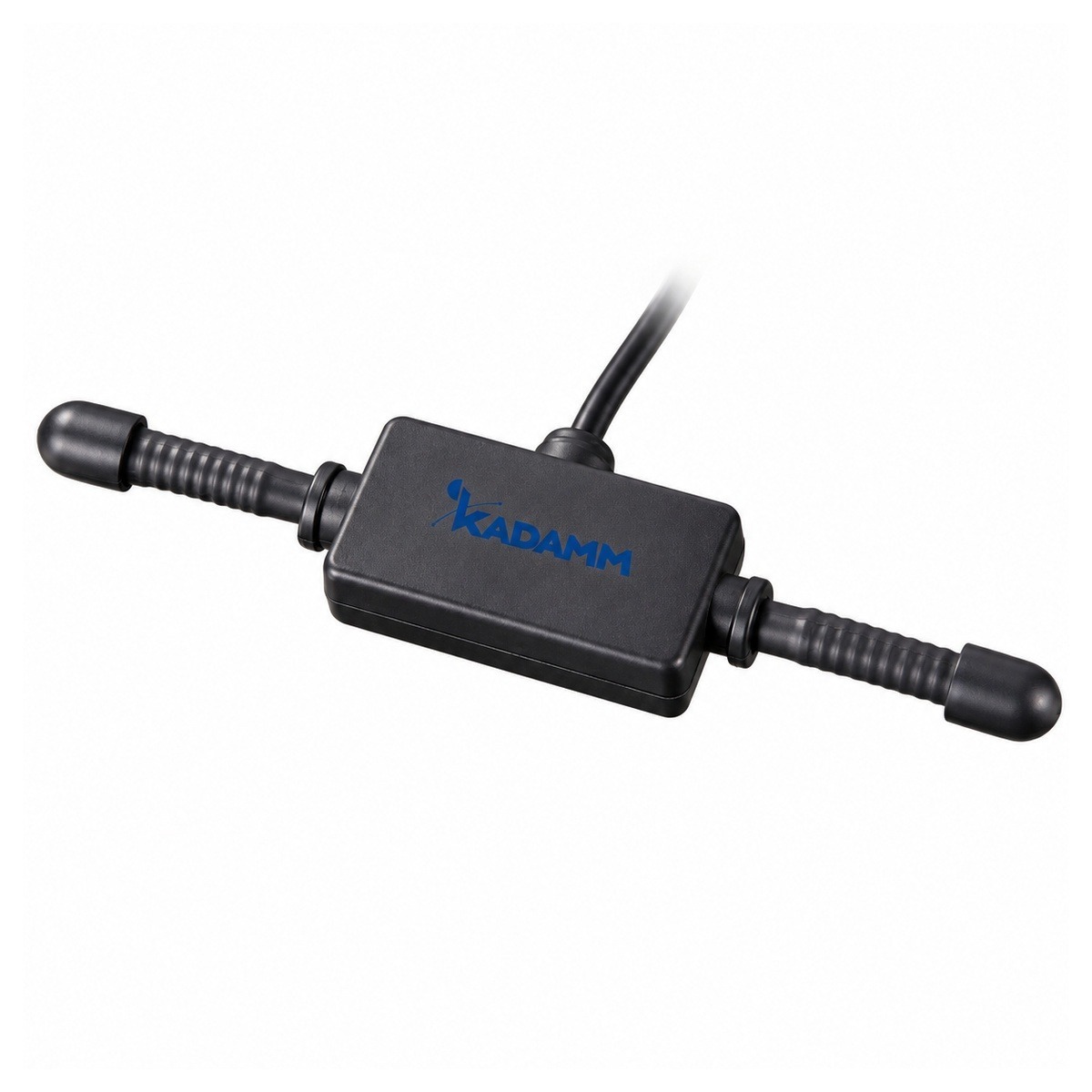

- Полосы 426–440 и 860–940 МГц, у ASK-433-3 — 423–443 МГц
- Разъём TNC, N, у ASK-433-3 — SMA, FAKRA
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

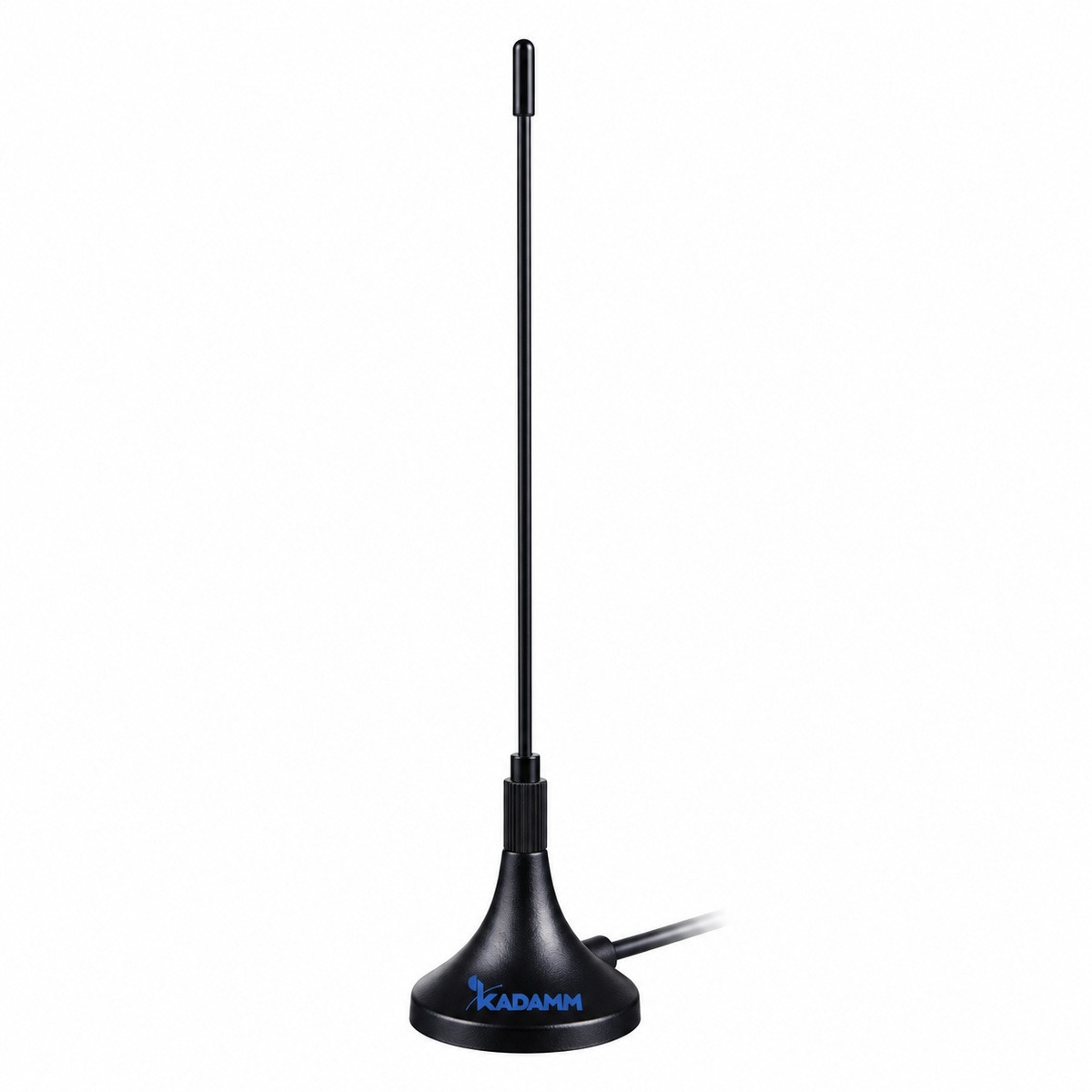

- Полосы 426–440 и 860–940 МГц, у AMS-ISM — 423–443 МГц
- Усиление 3–10,5 дБи, у AMS-ISM — до 2 дБи (больше на 1 дБ)
У KADAMM AC-433/868 больше усиление; KADAMM AMS-ISM выбирают, если важен её набор полос.
Конструкция и материалы
Фото исполнений

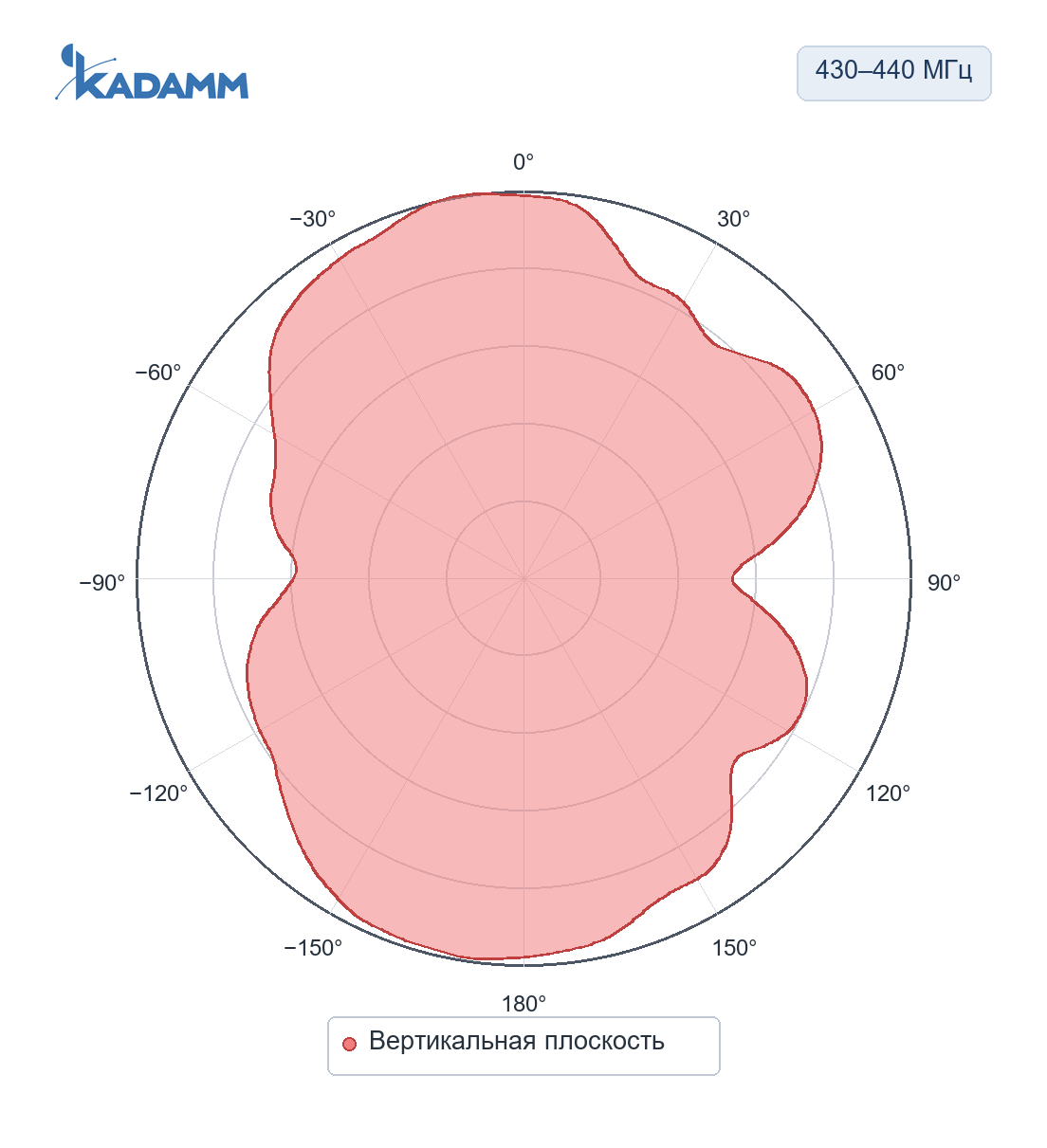

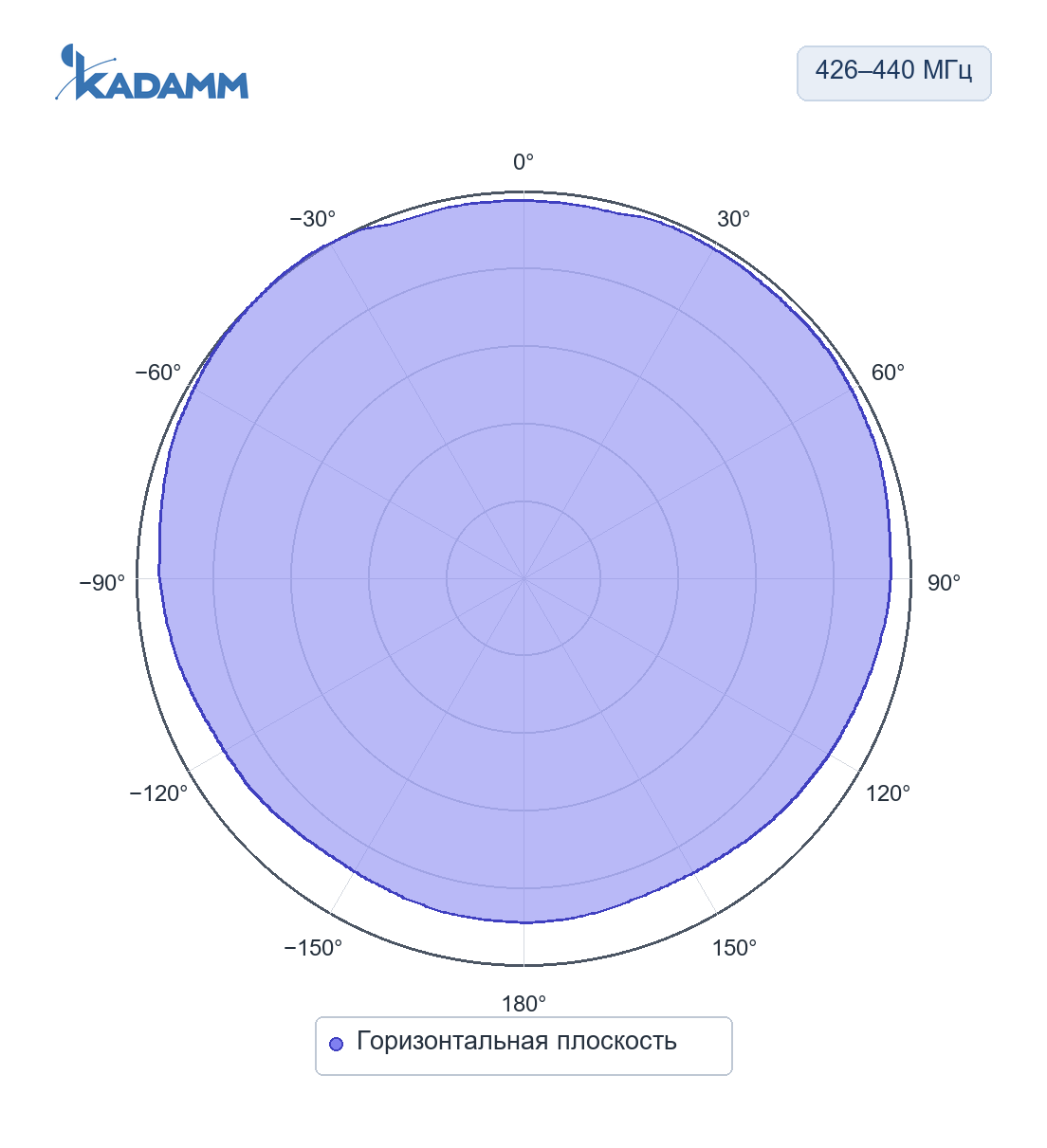

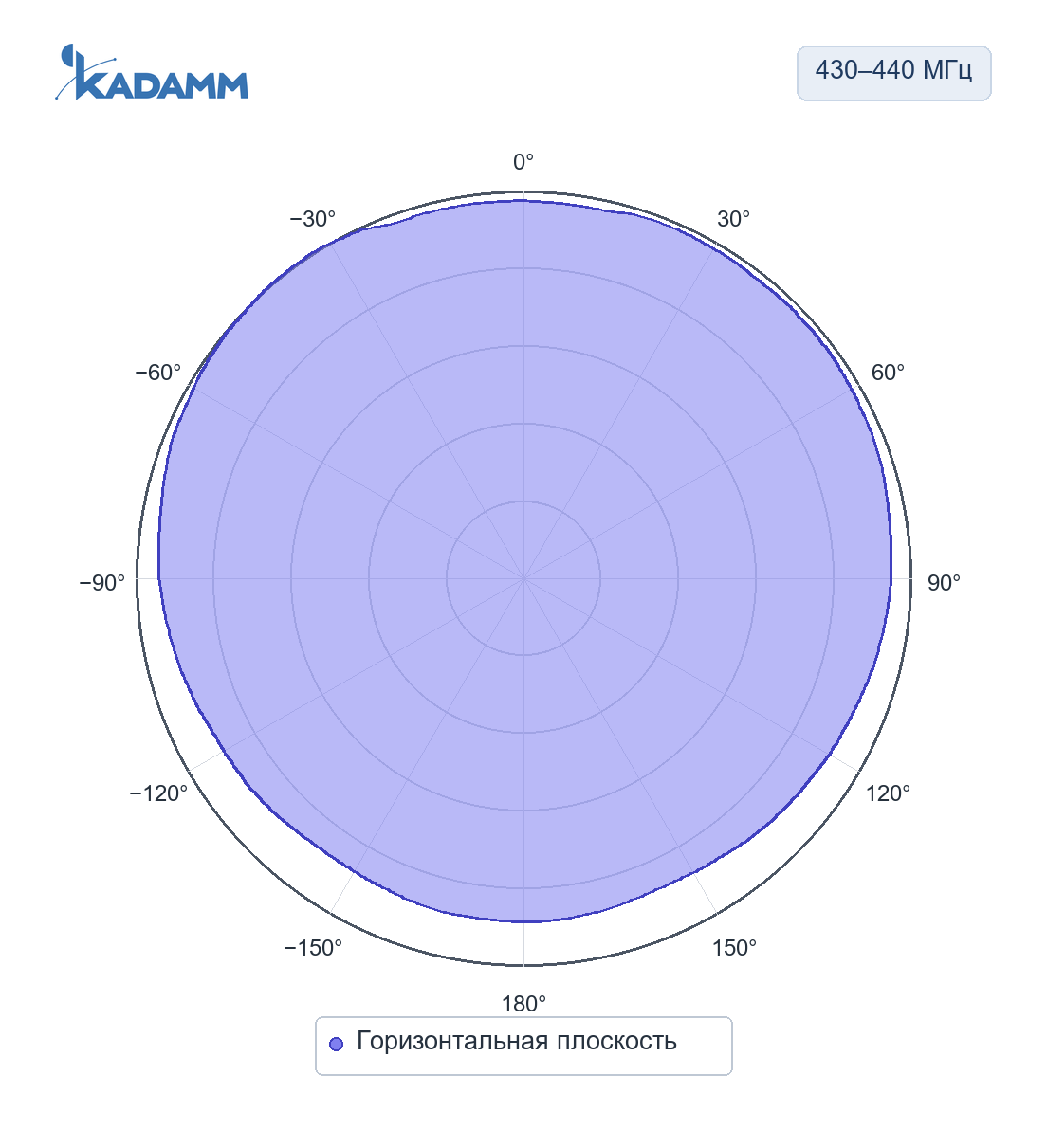

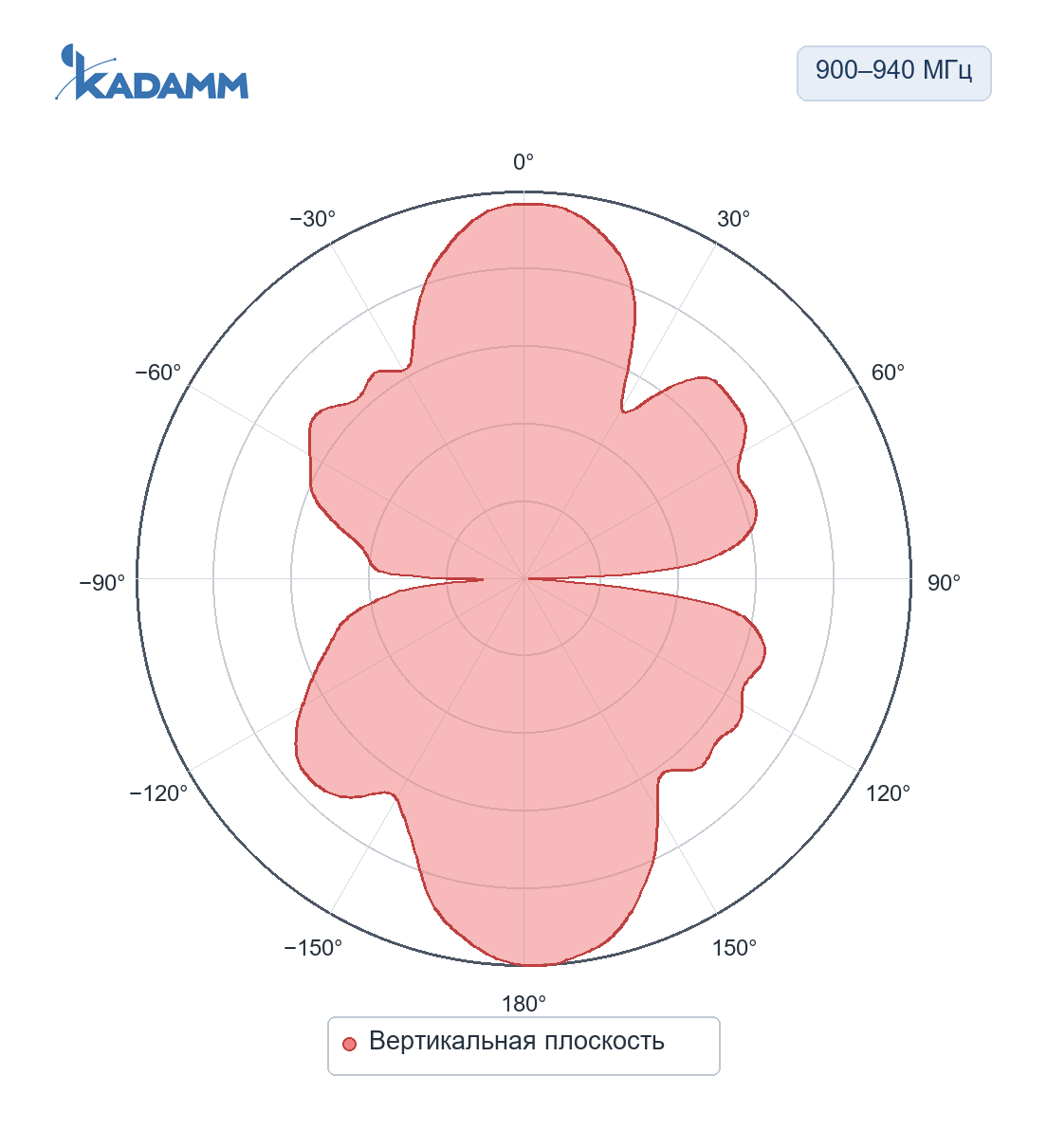

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AC-433/868 с запасом по краям.
Значение AC-433/868 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | уточняйте у менеджера |
| Максимальная мощность | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | стационарная всенаправленная антенна для установки на мачту или трубу |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Высота | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера; KADAMM AC-433-3-3, KADAMM AC-915-6, KADAMM AC-433-3-2, KADAMM AC-433-3-4 — −40…+60 °C |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Высота | Исполнение |
|---|---|---|---|---|---|
| KADAMM AC-433-3 | 433 МГц | 3,0 дБи | TNC | 225 мм | с противовесами, на Г-образном кронштейне |
| KADAMM AC-433-6.5 | 433 МГц | 6,5 дБи | N (розетка) | 600 мм | стеклопластик, на трубу |
| KADAMM AC-433-10.5 | 433 МГц | 10,5 дБи | N (розетка) | 2500 мм | стеклопластик, на трубу |
| KADAMM AC-868-3 | 868 МГц | 3,0 дБи | TNC | 225 мм | с противовесами, на Г-образном кронштейне |
| KADAMM AC-868-6.5 | 868 МГц | 6,5 дБи | N (розетка) | 600 мм | стеклопластик, на трубу |
| KADAMM AC-868-10.5 | 868 МГц | 10,5 дБи | N (розетка) | 2500 мм | стеклопластик, на трубу |

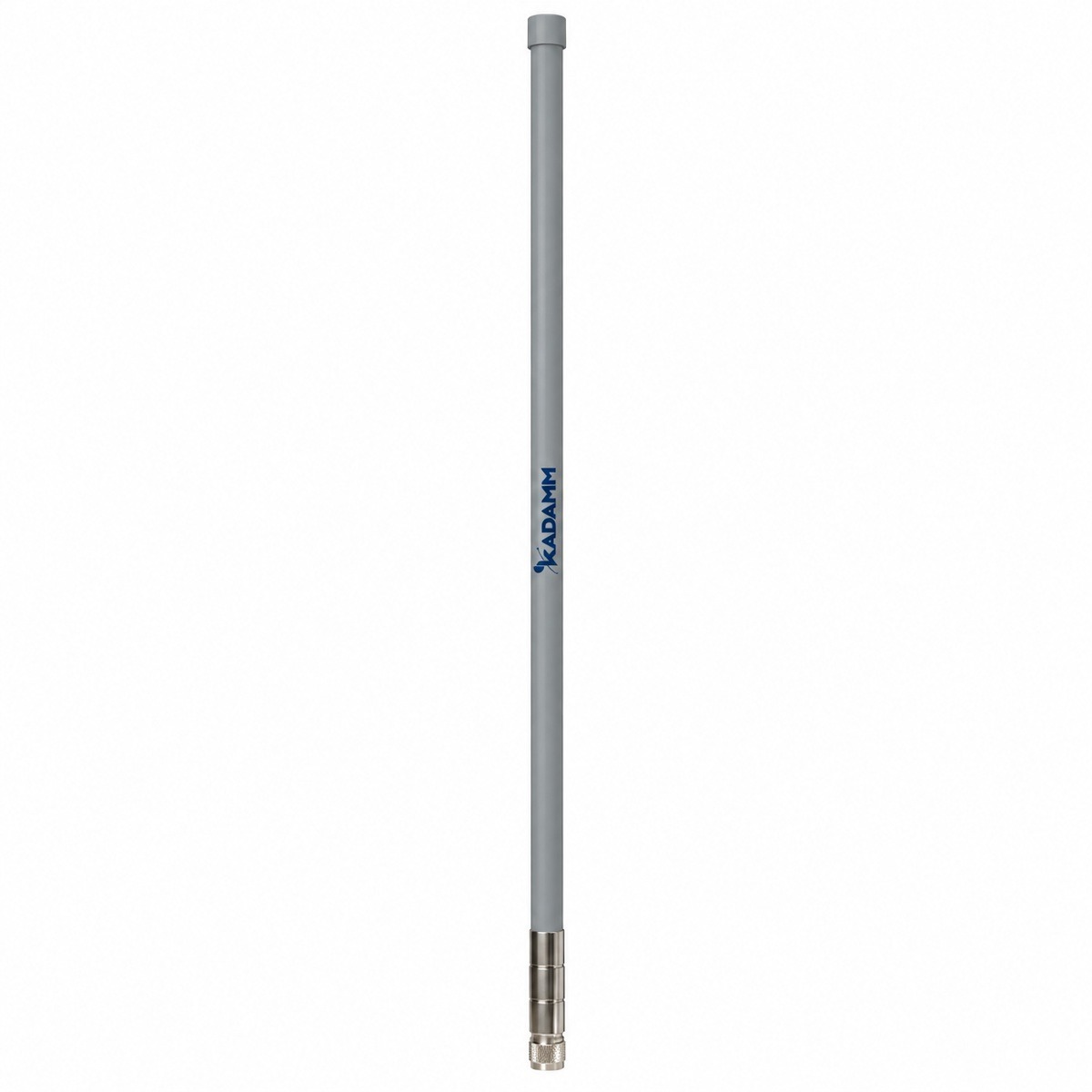

| KADAMM AC-868-5 | 860–940 МГц | 5,0 дБи | N (вилка) | 550 мм | стеклопластик Ø18,5 мм, 0,16 кг, КСВН ≤2,0, до 50 Вт |

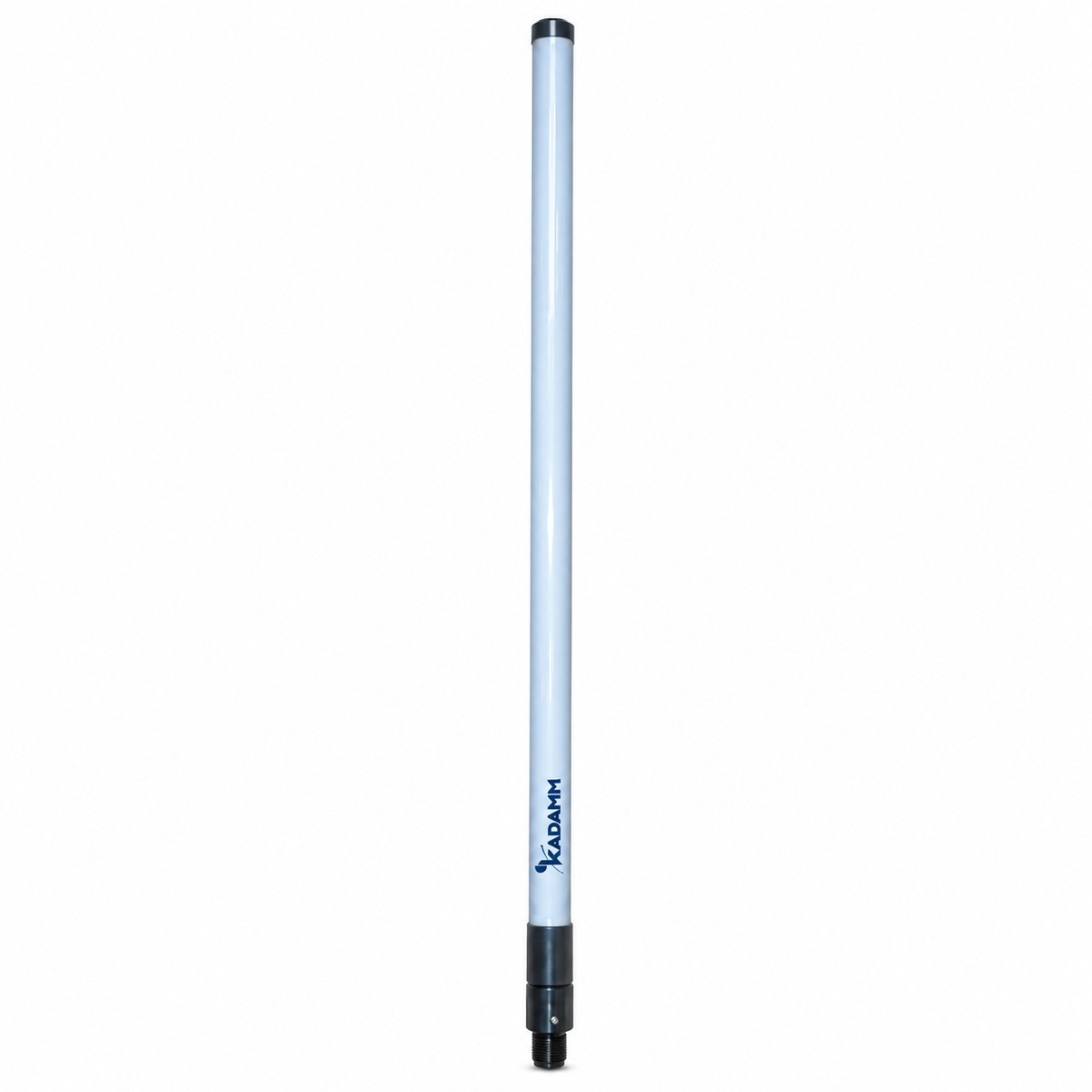

| KADAMM AC-433-3-3 | 430–440 МГц | 3 дБи | вилка N | 700 мм | стеклопластик Ø30 мм, КСВН ≤1,5, до 50 Вт |

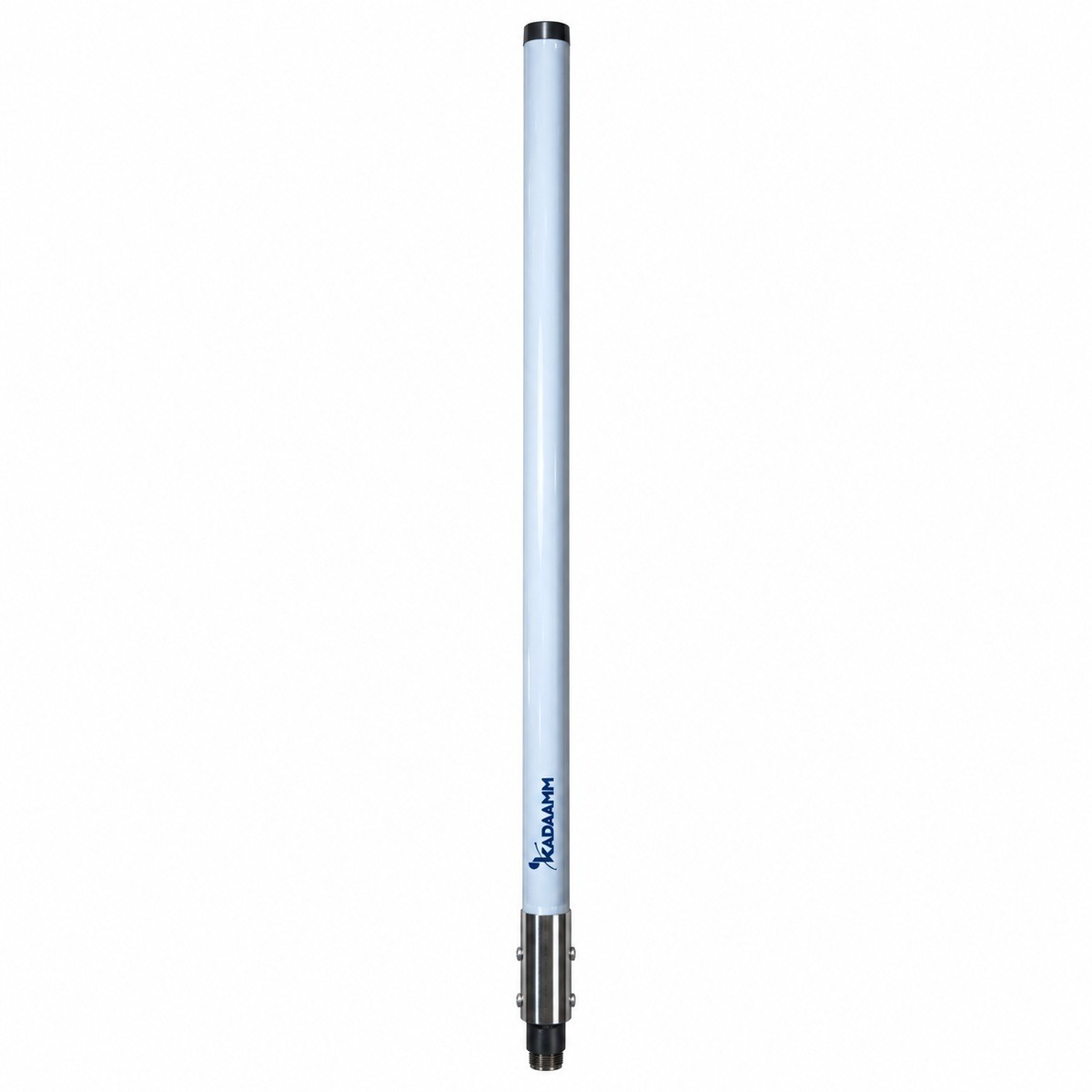

| KADAMM AC-915-6 | 900–940 МГц | 6 дБи | вилка N | 700 мм | стеклопластик Ø30 мм, КСВН ≤1,5, до 50 Вт |

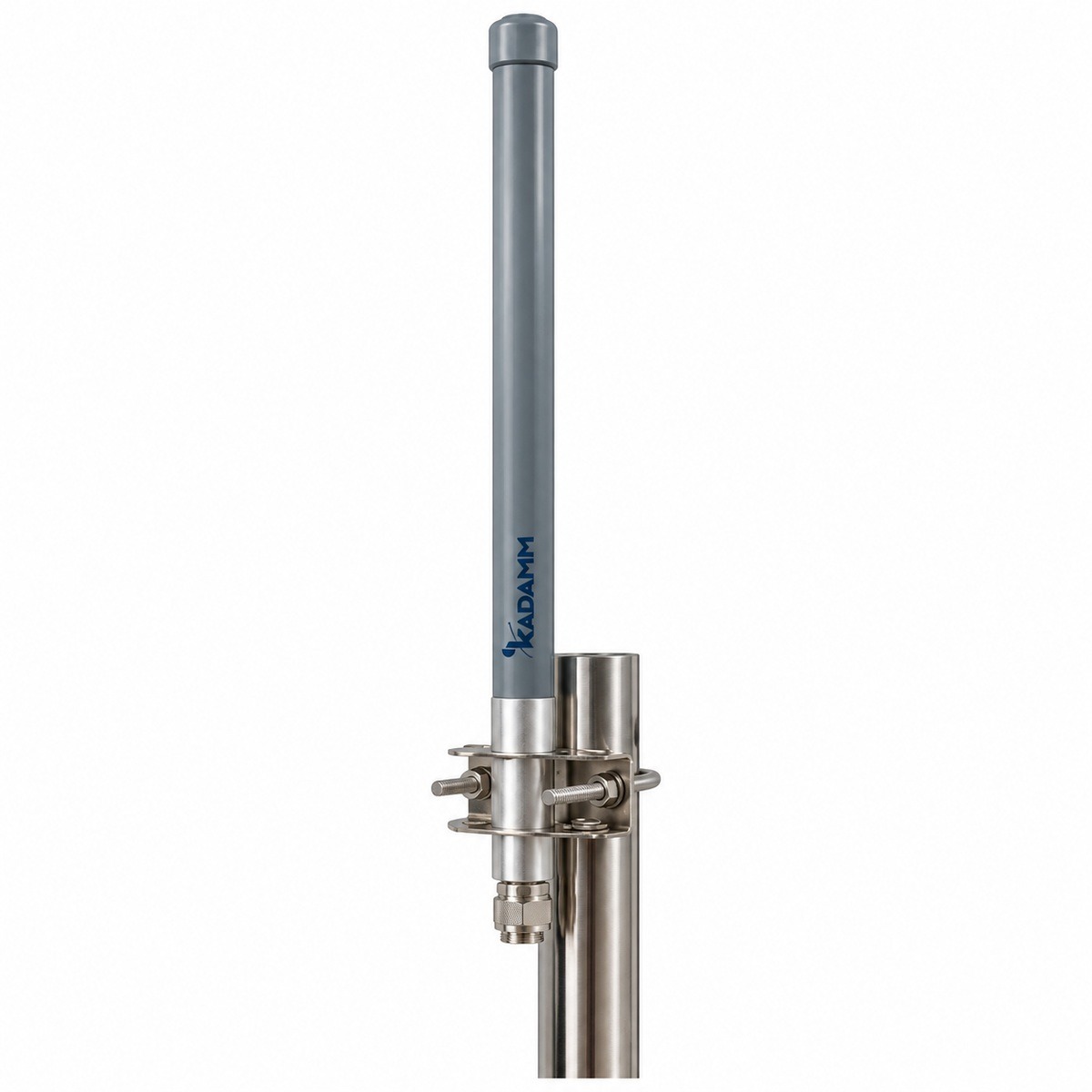

| KADAMM AC-433-3-2 | 426–440 МГц | 3 дБи | вилка N | 400 мм | стеклопластик Ø20 мм, КСВН ≤1,5, до 50 Вт |

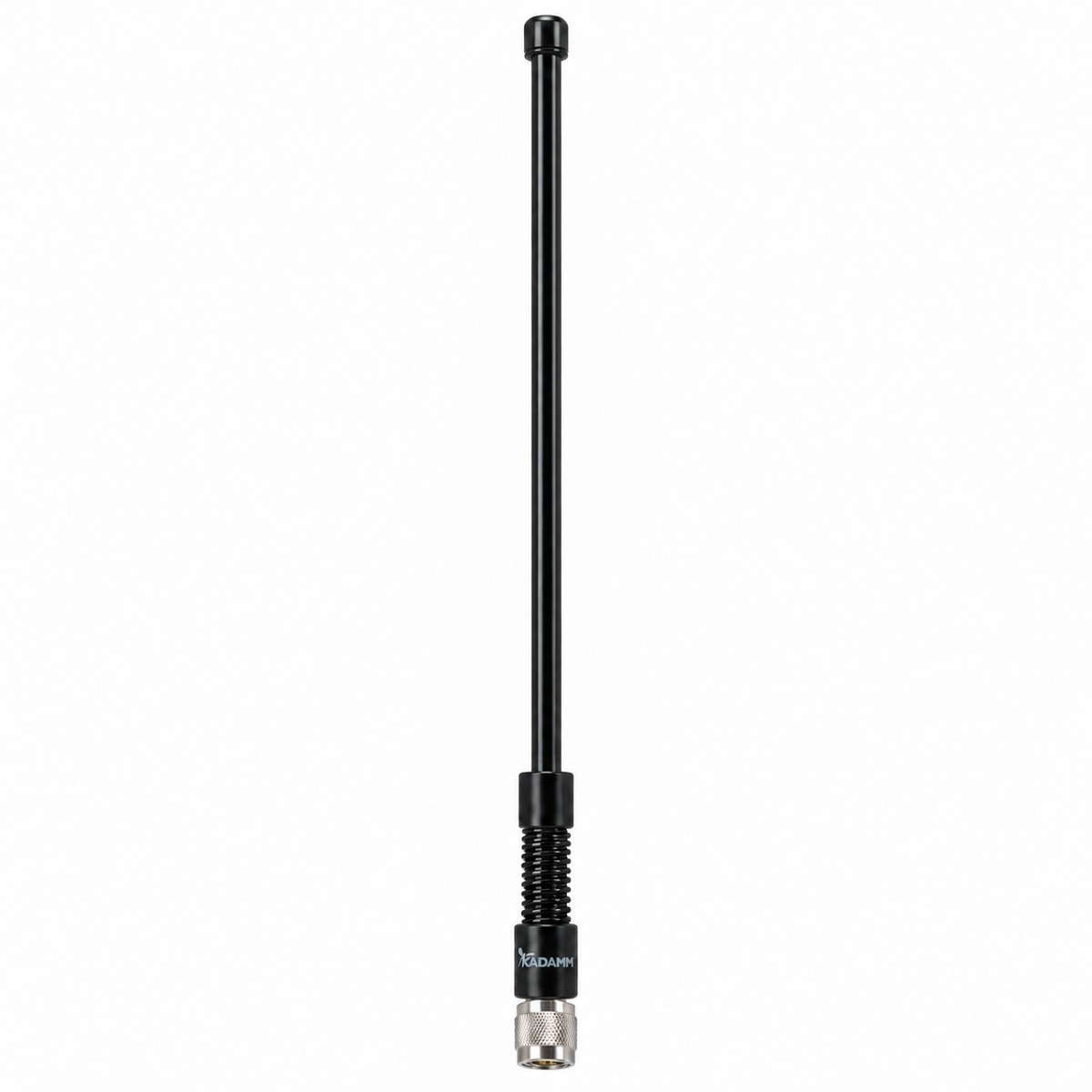

| KADAMM AC-433-3-4 | 433,05–434,79 МГц | 3 дБи | вилка N | 490 мм | стеклопластик Ø20 мм на пружинном основании, 0,45 кг, КСВН ≤1,5, до 100 Вт, ДН В 60°, IP66, на трубу Ø35–50 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AC-433/868 в таблицах выше.
- IEC 61169-17 — документ, на который ссылается техническое описание AC-433/868.
- IEC 61169-16 — присоединительные размеры разъёмов N; у AC-433/868 — по исполнению (см. таблицу «Исполнения»).
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AC-433/868 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 433 МГц (середина полосы 426–440 МГц): L = 32,45 + 20·lg 433 + 20·lg 1 = 85,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 85,2 = −42,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны телеметрии ставят на шлюзы LoRaWAN, счётчики ЖКХ, датчики промышленного интернета вещей, системы мониторинга и БПЛА.
Сети и службы в полосах AC-433/868:
Перед заказом KADAMM AC-433/868 сверьте с проектом:
- Частоты оборудования — внутри 426–440 и 860–940 МГц
- Разъёмы — TNC, N
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы AC-433/868 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление AC-433/868 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AC-433/868 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AC-433/868 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AC-433/868 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AC-433/868 | KADAMM AR-ISM | KADAMM ASK-433-3 | KADAMM AMS-ISM |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 426–440 и 860–940 МГц | 166–172, 423–443, 860–876, 907–923 и 1430–1444 МГц | 423–443 МГц | 423–443 МГц |
| Усиление | 3–10,5 дБи | 2–3 дБи | 3 дБи | до 2 дБи |
| Поляризация | — | AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — линейная; AR-433-2 — вертикальная | линейная | линейная |
| Порты | 1 | — | 1 | — |
| Габариты | — | AR-169-2, AR-868-3, AR-915-2, AR-1400-2.5 — уточняйте у менеджера; AR-433-2 — Ø8,5 × 50 мм | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
