VHF: 136–520 МГц, усиление 45 дБ.
Что представляет собой устройство

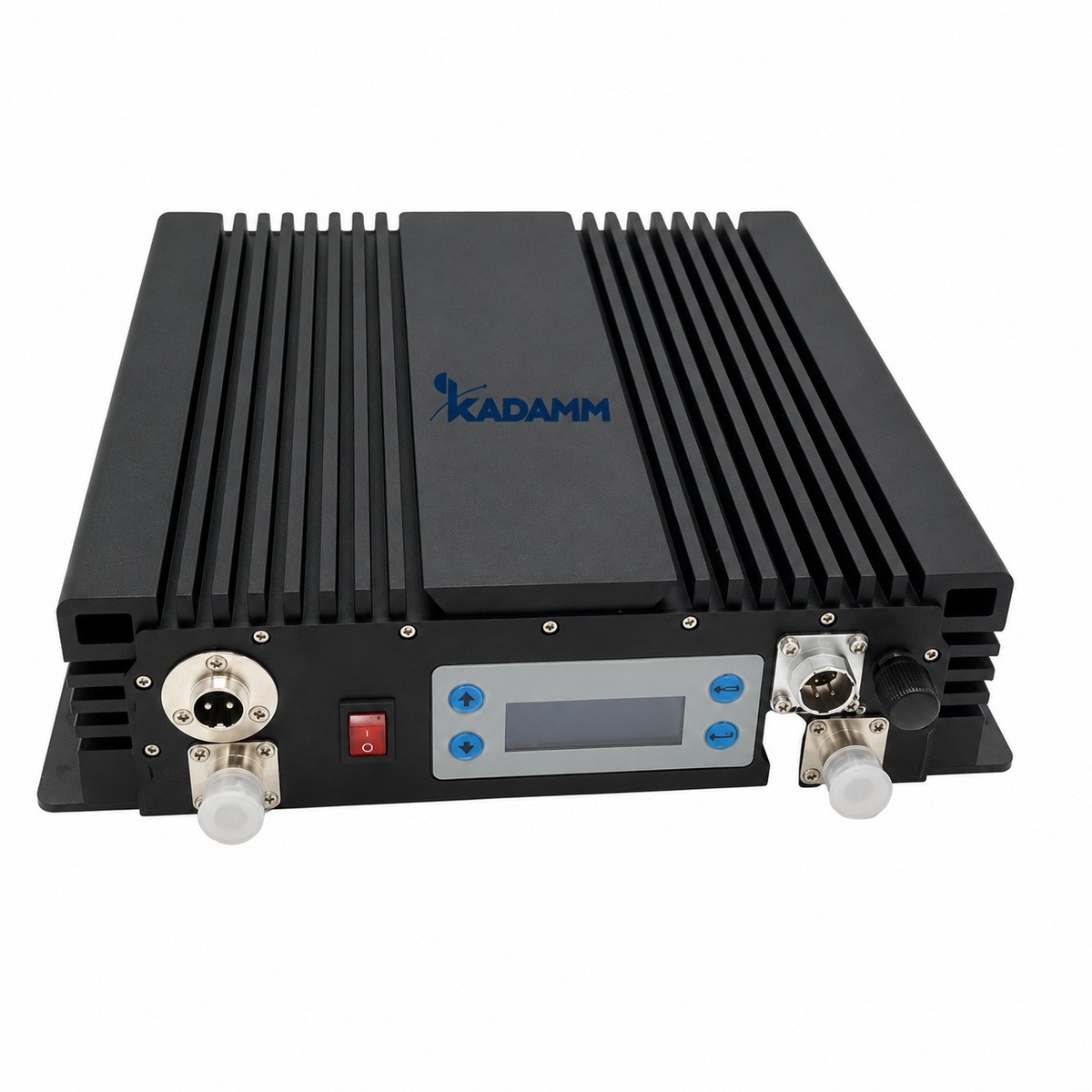

KADAMM BDA-L — VHF диапазона 136–520 МГц. Малошумящий усилитель ставят как можно ближе к антенне. По формуле Фрииса шум всего приёмного тракта задаёт первый каскад: если усилитель стоит у антенны, потери в длинном кабеле после него почти не ухудшают чувствительность, а если у приёмника — кабель «съедает» сигнал до усиления.
Параметры усилителя: коэффициент шума — ≤5 дБ; усиление — 45 дБ. Каждый децибел коэффициента шума — это примерно децибел чувствительности приёмника.
Конструкция и питание: разъёмы — N (розетка); питание — AC 100–260 В, 50 Гц; потребляемая мощность — ≤150 Вт; исполнение — IP55; размеры — 360 × 330 × 197 мм; масса — до 20 кг; рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174 и 340–520 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц
- Тяжелее на 5 кг (до 20 кг и 15 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 136–174 и 340–520 МГц, у RPT-D — 136–174 и 400–470 МГц
- Тяжелее на 4 кг (до 20 кг и 16 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

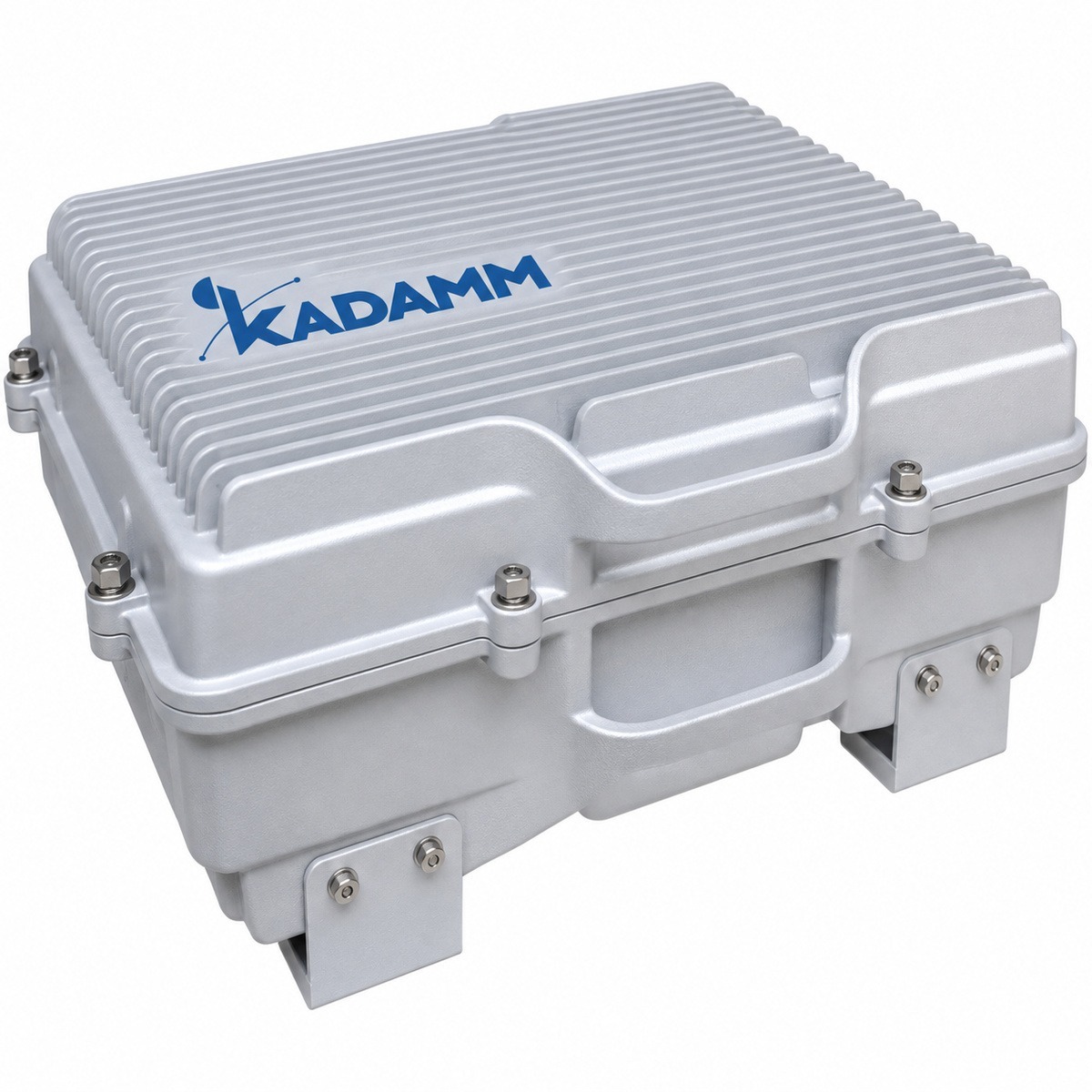

- Полосы 136–174 и 340–520 МГц, у BDA-S — 171–173 и 350–500 МГц
- Усиление усилителя 45 дБ, у BDA-S — 75–90 дБ (меньше на 30 дБ)
- 1 порт, у BDA-S — 2
KADAMM BDA-S даёт больше усиления; у KADAMM BDA-L в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу BDA-L с запасом по краям.
Усиление встроенного усилителя BDA-L; сверяйте его с допустимым уровнем на входе приёмника.
Согласование BDA-L с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через BDA-L идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Коэффициент шума вверх | ≤5 дБ |
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Неравномерность в полосе | ≤5 дБ |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Задержка | ≤1,5 мкс |
| Стабильность частоты | ≤0,05 ppm |
| КСВН | ≤1,5 |
| Потребляемая мощность | ≤150 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Питание | AC 100–260 В, 50 Гц |
| Защита корпуса | IP55 |
| Габариты | 360 × 330 × 197 мм |
| Масса | до 20 кг |
| Рабочая температура | −25…+55 °C |
| Наработка на отказ | не менее 50 000 ч |
Исполнения
| Артикул | Диапазон, МГц | Мощность вниз / вверх, дБм | Усиление, дБ | Рабочая полоса |
|---|---|---|---|---|
| BDA-L37-160 | 136–174 (по заказу) | 37 ± 2 / −10 ± 2 | 45 ± 3 | 5 МГц, дуплексный разнос 10 МГц |
| BDA-L40-450 | 340–520 (по заказу) | 40 ± 2 / −10 ± 2 | 45 ± 3 | 5 МГц, дуплексный разнос 10 МГц |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание BDA-L.
- ETSI EN 301 489 — документ, на который ссылается техническое описание BDA-L.
Применение
МШУ применяют на приёмных трактах ретрансляторов и базовых станций, в радиосетях УКВ/ДМВ, для компенсации потерь длинных фидеров.
Сети и службы в полосах BDA-L:
Перед заказом KADAMM BDA-L сверьте с проектом:
- Частоты оборудования — внутри 136–174 и 340–520 МГц
- Разъёмы — N (розетка)
- Климат площадки — в пределах −25…+55 °C
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения BDA-L на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление BDA-L включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Усилитель КАДАММ BDA-L выбранного исполнения
- Настроенный на частоты заказа
Документация и поставка
Документы
Техописание и каталог
Техническое описание BDA-L и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BDA-L и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BDA-L пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM BDA-L | KADAMM BDA-I | KADAMM RPT-D | KADAMM BDA-S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174 и 340–520 МГц | 415–420, 425–430, 452–457 и 462–467 МГц | 136–174 и 400–470 МГц | 171–173 и 350–500 МГц |
| Усиление | 45 дБ | — | — | 75–90 дБ |
| Порты | 1 | — | — | 2 |
| Масса | до 20 кг | 15 кг | 16 кг | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
