Ретранслятор DMR: .

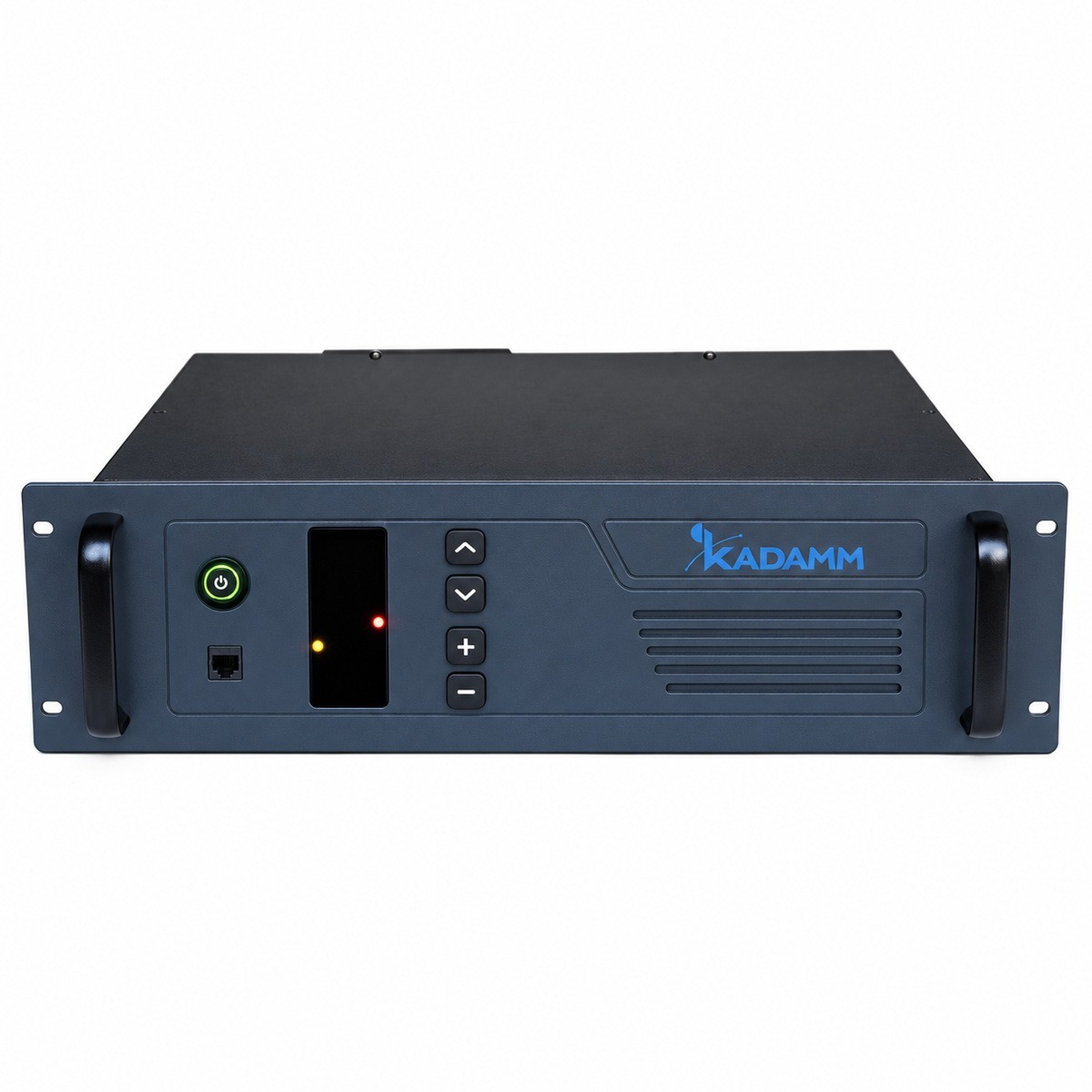

Что представляет собой устройство
KADAMM RPT-D — ретранслятор DMR. Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями.
Конструкция и питание: питание — 220 / 110 В AC ±15 % или 13,8 В DC; исполнение — 19″; размеры — 133 × 483 × 330 мм; масса — 16 кг.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174 и 400–470 МГц, у BDA-L — 136–174 и 340–520 МГц
- Легче на 4 кг (16 кг и до 20 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 136–174 и 400–470 МГц, у BDA-P — 136–225, 415–420, 425–430, 452–457 и 462–467 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–174 и 400–470 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц
- Тяжелее на 1 кг (16 кг и 15 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу RPT-D с запасом по краям.
Важно, когда через RPT-D идут несколько мощных несущих разных операторов.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Мощность передатчика | 25 / 50 Вт |
| Модуляция | 11K0F3E / 16K0F3E |
| Чувствительность | 0,25 мкВ (12 дБ SINAD) |
| Избирательность по соседнему каналу | 60 дБ (12,5 кГц) / 70 дБ (25 кГц) |
| Интермодуляция | ≥60 / ≥65 дБ |
| Ток передачи / ожидания | ≤11 А / ≤0,8 А при 13,8 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 133 × 483 × 330 мм |
| Масса | 16 кг |
| Питание | 220 / 110 В AC ±15 % или 13,8 В DC |
Исполнения
| Артикул | Частоты, МГц | Мощность | Каналы |
|---|---|---|---|
| KADAMM RPT-D50-VHF | 136–174 | 25 / 50 Вт | 100 каналов |
| KADAMM RPT-D50-UHF | 400–470 | 25 / 50 Вт | 100 каналов |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание RPT-D.
- ETSI EN 300 113 и EN 302 561 — документ, на который ссылается техническое описание RPT-D.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Сети и службы в полосах RPT-D:
Перед заказом KADAMM RPT-D сверьте с проектом:
- Частоты оборудования — внутри 136–174 и 400–470 МГц
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Уличные соединения RPT-D после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление RPT-D включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Ретранслятор
- Кабель питания
- Кабель программирования
- Руководство
Документация и поставка
Документы
Техописание и каталог
Техническое описание RPT-D и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM RPT-D и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора RPT-D пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

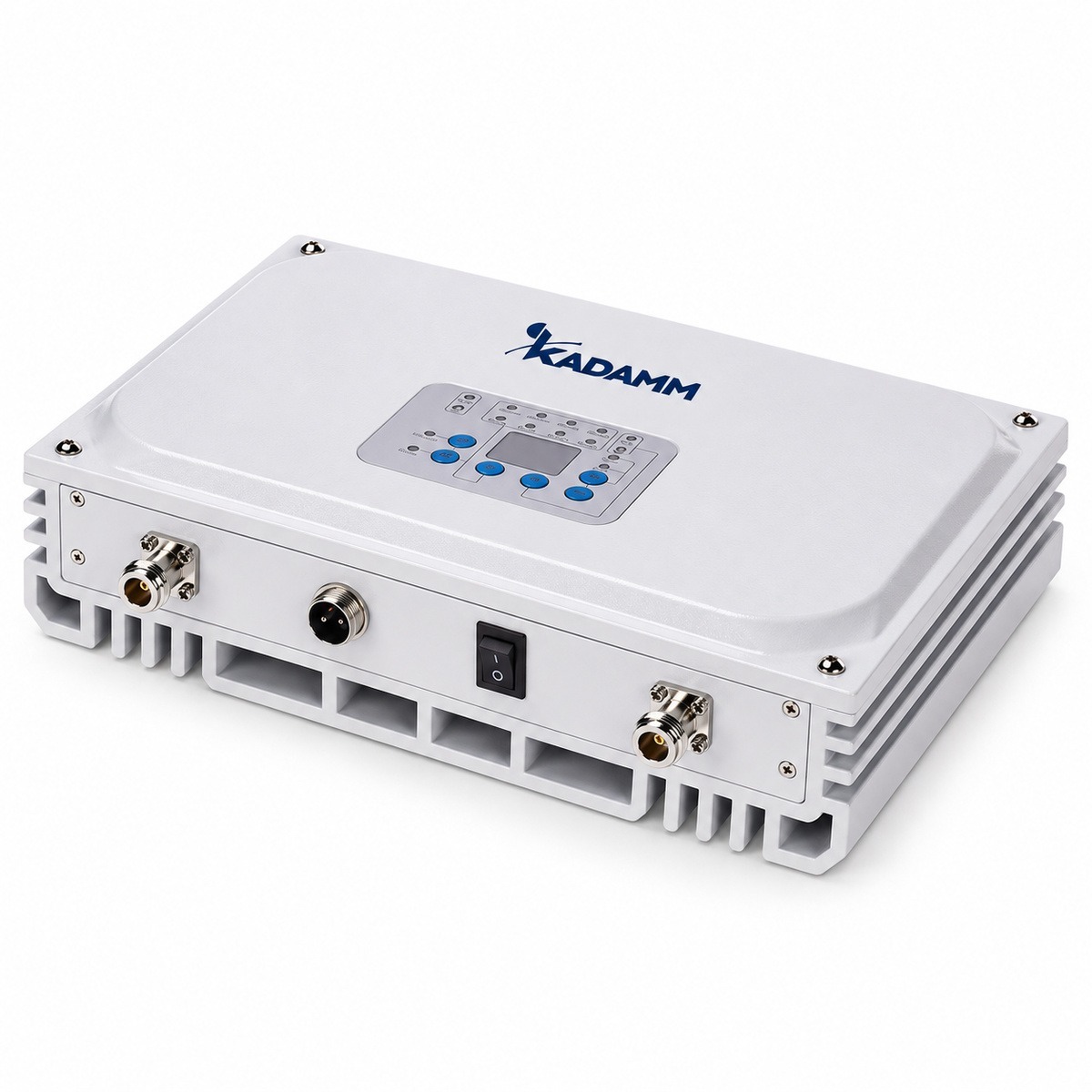

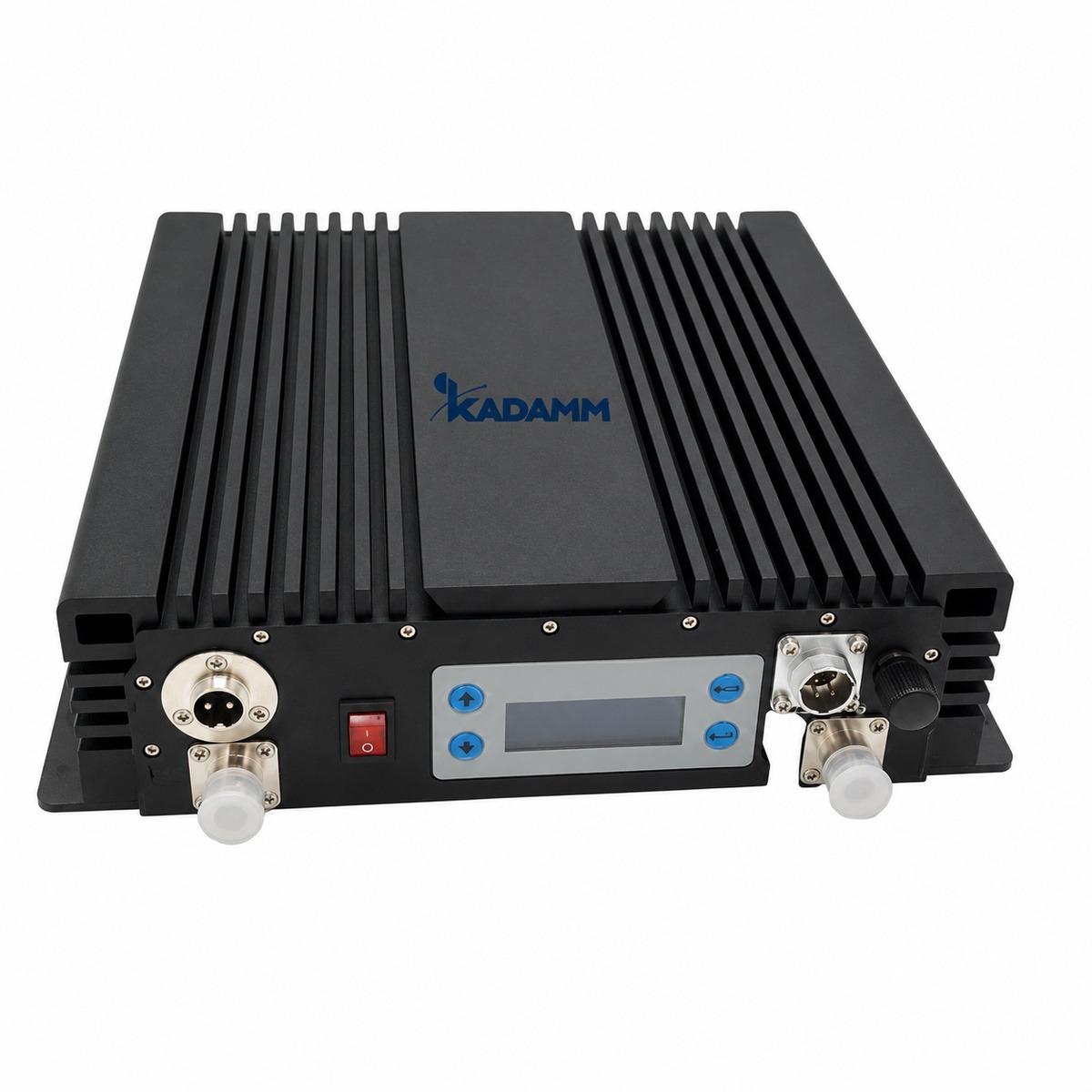

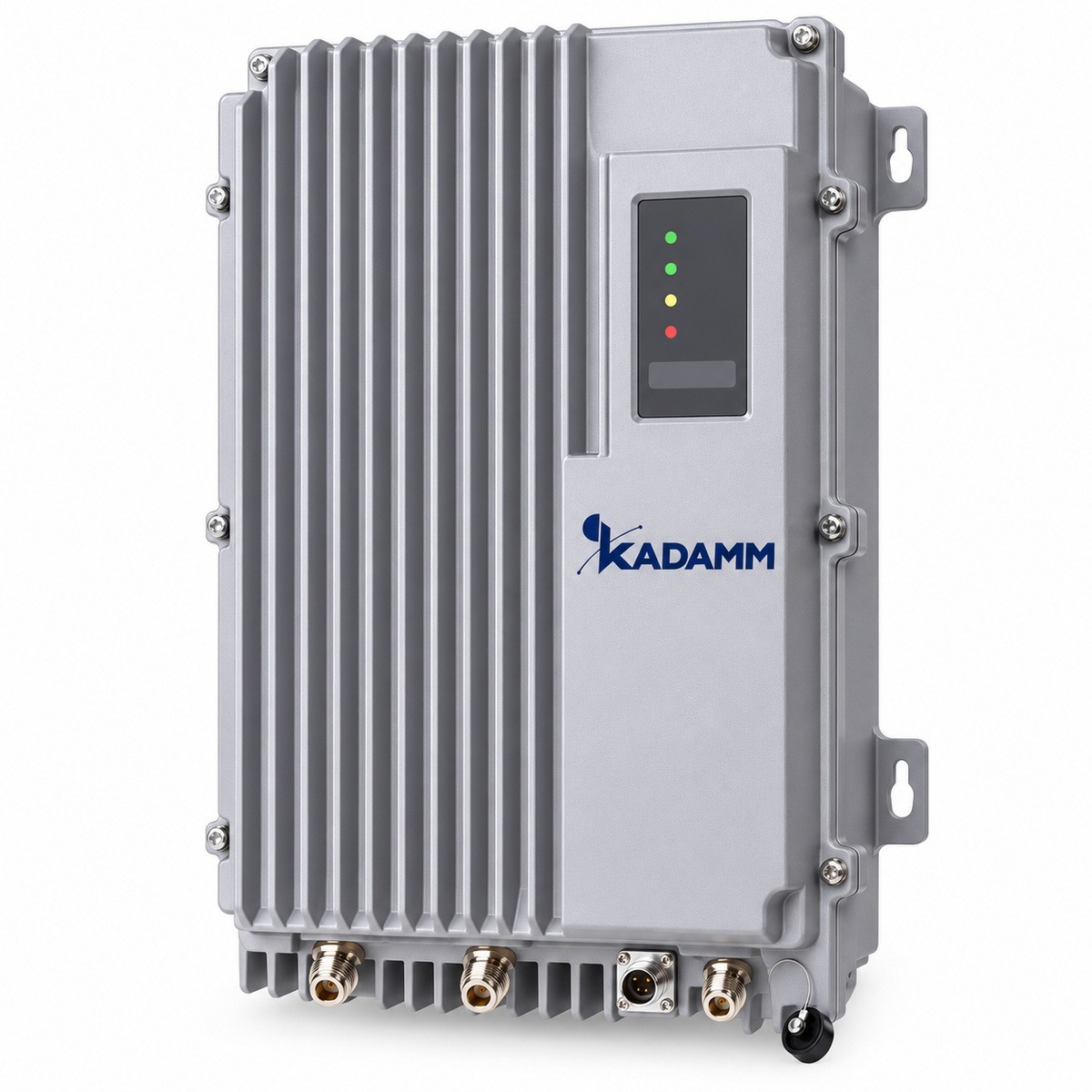

| Параметр | KADAMM RPT-D | KADAMM BDA-L | KADAMM BDA-P | KADAMM BDA-I |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174 и 400–470 МГц | 136–174 и 340–520 МГц | 136–225, 415–420, 425–430, 452–457 и 462–467 МГц | 415–420, 425–430, 452–457 и 462–467 МГц |
| Усиление | — | 45 дБ | 65–70 дБ | — |
| Порты | — | 1 | — | — |
| Масса | 16 кг | до 20 кг | −160–450 кг | 15 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Усилители-ретрансляторы BDA для радиосвязи TETRA, DMR, VHF/UHF →
