Полосовые усилители-ретрансляторы TETRA: 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц / 415–420 / 425–430 МГц, усиление 85 ± 3 дБ / 85 ± 3 дБ / 90 ± 3 дБ.
Что представляет собой устройство

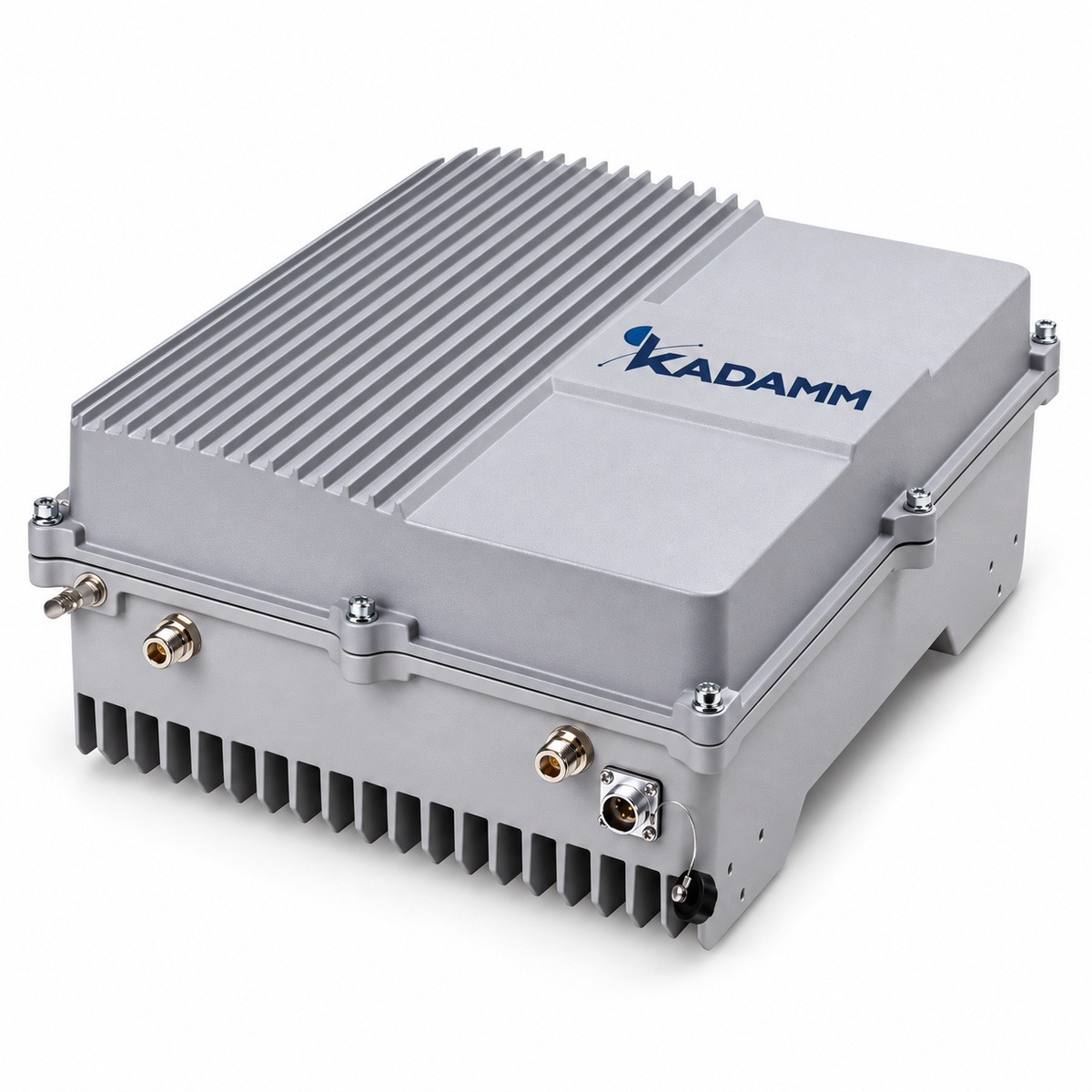

KADAMM BDA-R — полосовые усилители-ретрансляторы TETRA диапазона 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц / 415–420 / 425–430 МГц. Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера (85 ± 3 дБ / 85 ± 3 дБ / 90 ± 3 дБ) обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями.
Параметры: максимальное усиление — 85 ± 3 дБ / 85 ± 3 дБ / 90 ± 3 дБ; выходная мощность — 30 ± 2 дБм / 30 ± 2 дБм / 27 ± 2 дБм; коэффициент шума — ≤5 дБ; АРУ — ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности / ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности / АРУ ≥20 дБ; задержка — ≤5 мкс. Автоматическая регулировка усиления не даёт репитеру перегрузиться при росте входного сигнала, а задержка важна там, где зона репитера перекрывается с зоной базовой станции.
Конструкция и питание: разъёмы — N (розетка) / N (розетка) / 2 × N (розетка); питание — 220 В AC, 50/60 Гц (R43-420: 220 В ± 10 %); исполнение — IP65; размеры — 428 × 328 × 175 мм (-400, -450); 447 × 357 × 203 мм (R43-420); масса — 15 кг (-400, -450); ≤20 кг (R43-420); рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM BDA-R и KADAMM BDA-I: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 415–420, 425–430, 452–457 и 462–467 МГц, у RPT-D — 136–174 и 400–470 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 415–420, 425–430, 452–457 и 462–467 МГц, у BDA-F — 87–108 и 380–395 МГц
- Усиление усилителя до 90 ± 3 дБ, у BDA-F — до 95 дБ (меньше на 5 дБ)
KADAMM BDA-F даёт больше усиления; у KADAMM BDA-R в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу BDA-R с запасом по краям.
Усиление встроенного усилителя BDA-R; сверяйте его с допустимым уровнем на входе приёмника.
Согласование BDA-R с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через BDA-R идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | BDA-R…-400 | BDA-R…-450 | BDA-R43-420 |
|---|---|---|---|
| Частоты, вверх / вниз | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) | 452–457 / 462–467 МГц | 415–420 / 425–430 МГц |
| Полоса (ПАВ-фильтр вверх и вниз) | 1–15 МГц, задаётся до производства | 1–15 МГц, задаётся до производства | 5 МГц |
| Максимальная выходная мощность вниз | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 30 / 33 / 37 / 40 / 43 ± 2 дБм по исполнению | 43 ± 2 дБм |
| Максимальная выходная мощность вверх | 30 ± 2 дБм | 30 ± 2 дБм | 27 ± 2 дБм |
| Максимальное усиление вниз | 85…90 ± 3 дБ по исполнению | 85…90 ± 3 дБ по исполнению | 90 ± 3 дБ |
| Максимальное усиление вверх | 85 ± 3 дБ | 85 ± 3 дБ | 90 ± 3 дБ |
| Регулировка усиления | 1–31 дБ, шаг 1 дБ | 1–31 дБ, шаг 1 дБ | 0–31 дБ, шаг 1 дБ |
| Неравномерность в полосе | ≤±2,5 дБ | ≤±2,5 дБ | уточняйте у менеджера |
| Автоматическое ограничение уровня | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | ≤2 дБ при росте входного сигнала на 1–20 дБ сверх максимальной выходной мощности | АРУ ≥20 дБ |
| Коэффициент шума | ≤5 дБ | ||
| КСВН | ≤1,5 | ||
| Задержка | ≤5 мкс | ||
| Побочные излучения | 9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц | ||
| Интермодуляция 3-го порядка | ≤−45 дБн | ||
| Входное / выходное сопротивление | 50 Ом | ||
| ВЧ-разъёмы | N (розетка) | N (розетка) | 2 × N (розетка) |
| Потребляемая мощность | уточняйте у менеджера | уточняйте у менеджера | ≤150 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм (-400, -450); 447 × 357 × 203 мм (R43-420) |
| Масса | 15 кг (-400, -450); ≤20 кг (R43-420) |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Монтаж | R43-420 — на опору; -400, -450 — уточняйте у менеджера |
| Питание | 220 В AC, 50/60 Гц (R43-420: 220 В ± 10 %) |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (R43-420 — через порт USB) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления (R43-420 — SMS и облачная система управления через модем 4G) |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
Исполнения
| Артикул | Мощность вниз / вверх | Частоты, вверх / вниз |
|---|---|---|
| KADAMM BDA-R30-400 | 30 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R33-400 | 33 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R37-400 | 37 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R40-400 | 40 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R43-400 | 43 ± 2 / 30 ± 2 дБм | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-R30-450 | 30 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R33-450 | 33 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R37-450 | 37 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R40-450 | 40 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R43-450 | 43 ± 2 / 30 ± 2 дБм | 452–457 / 462–467 МГц (UHF) |
| KADAMM BDA-R43-420 | 43 ± 2 / 27 ± 2 дБм | 415–420 / 425–430 МГц (TETRA, мачтовое исполнение) |
Стандарты
- ETSI EN 300 392 (TETRA), ETSI TS 102 361 (DMR) — документ, на который ссылается техническое описание BDA-R.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Перед заказом KADAMM BDA-R сверьте с проектом:
- Частоты оборудования — внутри 415–420, 425–430, 452–457 и 462–467 МГц
- Климат площадки — в пределах −25…+55 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы BDA-R на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление BDA-R включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Усилитель-ретранслятор КАДАММ BDA-R выбранного исполнения. Донорная и сервисные антенны
- Кабель излучающий или коаксиальный
Документация и поставка
Документы
Техописание и каталог
Техническое описание BDA-R и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BDA-R и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BDA-R пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
