Селективные по полосе репитеры TETRA: 0,5–5 МГц, усиление вверх 85 ± 3, вниз 90 ± 3 дБ.
Что представляет собой устройство

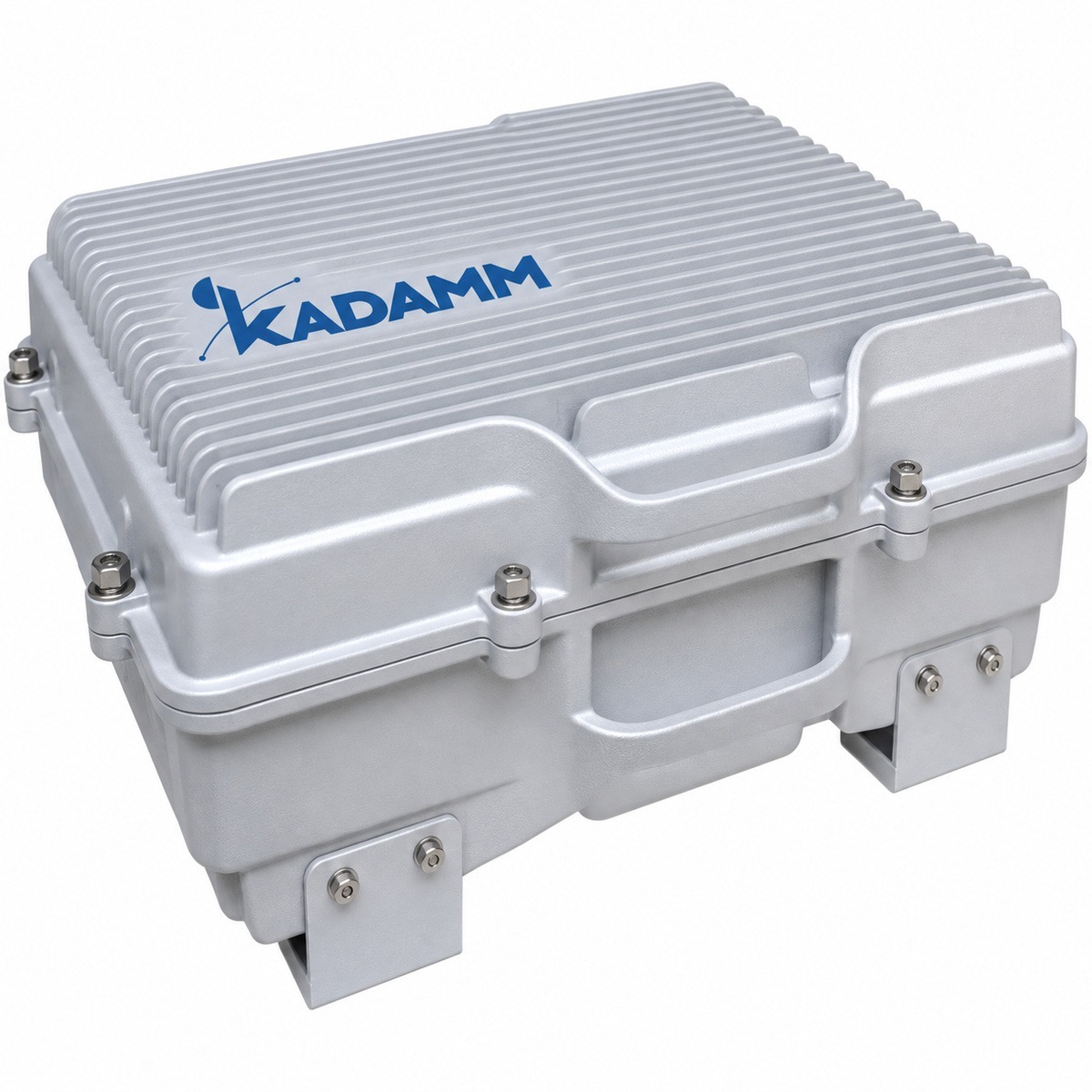

KADAMM BDA-S — селективные по полосе репитеры TETRA диапазона 0,5–5 МГц. Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера (вверх 85 ± 3, вниз 90 ± 3 дБ) обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями.
Параметры: максимальное усиление — вверх 85 ± 3, вниз 90 ± 3 дБ; выходная мощность — вверх 30 ± 2 дБм, вниз 37 ± 2 дБм; коэффициент шума — UHF ≤5 дБ; VHF ≤7 дБ; задержка — ≤5 мкс (BDA-S37-UHF, VHF), ≤6 мкс (-Р). Автоматическая регулировка усиления не даёт репитеру перегрузиться при росте входного сигнала, а задержка важна там, где зона репитера перекрывается с зоной базовой станции.
Конструкция и питание: разъёмы — 2 × N (розетка), 50 Ом; исполнение — IP65 (UHF, BDA-S30-VHF); IP40 (BDA-S27-VHF); размеры — BDA-S37-UHF: 447 × 357 × 203 мм, ≤25 кг; -Р: 490 × 410 × 232 мм, ≤30 кг; BDA-S30-VHF: 351 × 351 × 150 мм, ≤15 кг; BDA-S27-VHF: 250 × 320 × 62 мм, ≤10 кг; рабочая температура — UHF −25…+55 °C; VHF −25…+50 °C (хранение −40…+85 °C).
Чем отличается от похожих моделей KADAMM
- Полосы 171–173 и 350–500 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 171–173 и 350–500 МГц, у BDA-L — 136–174 и 340–520 МГц
- Усиление усилителя 75–90 дБ, у BDA-L — 45 дБ (больше на 30 дБ)
- 2 порта, у BDA-L — 1
У KADAMM BDA-S больше усиление; KADAMM BDA-L выбирают, если важен её набор полос.
- Полосы 171–173 и 350–500 МГц, у RPT-D — 136–174 и 400–470 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Отдельные входы BDA-S.
Усиление встроенного усилителя BDA-S; сверяйте его с допустимым уровнем на входе приёмника.
Важно, когда через BDA-S идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон, UHF | 350–500 МГц вверх и вниз, по заказу |
| Рабочая полоса, UHF | 0,5–5 МГц |
| Дуплексный разнос, UHF | 10 МГц |
| Выходная мощность, UHF | вверх 30 ± 2 дБм, вниз 37 ± 2 дБм |
| Максимальное усиление, UHF | вверх 85 ± 3, вниз 90 ± 3 дБ |
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Коэффициент шума | UHF ≤5 дБ; VHF ≤7 дБ |
| Задержка | ≤5 мкс (BDA-S37-UHF, VHF), ≤6 мкс (-Р) |
| Максимальная входная мощность без повреждения | −10 дБм (-Р, VHF) |
| Внутриполосные излучения | ≤−36 дБм / 3 кГц или ≤−60 дБн / 3 кГц |
| Внеполосные излучения | 9 кГц–1 ГГц ≤−36 дБм; 1–12,75 ГГц ≤−30 дБм |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Подавление вне полосы, UHF | ≤−40 дБн при ±1 МГц; ≤−60 дБн при ±5 МГц |
| Разъёмы | 2 × N (розетка), 50 Ом |
| VHF: частоты | вверх 164–166, вниз 171–173 МГц (настраиваются по заказу); полоса 0,5–2 МГц; дуплексный разнос 4,6–10 МГц |
| VHF: мощность и усиление | BDA-S30-VHF — вниз 30 ± 2, вверх 23 ± 2 дБм, усиление вниз 80 ± 3, вверх 75 ± 3 дБ; BDA-S27-VHF — вниз 27 ± 2, вверх 23 ± 2 дБм, усиление вниз 75 ± 3, вверх 70 ± 3 дБ |
| VHF: прочее | АРУ — изменение выхода менее 2 дБ или отключение при превышении входа на 10 дБ; погрешность регулировки ≤1 дБ (0–20 дБ), ≤1,5 дБ (21–30 дБ); неравномерность ≤±3 дБ; КСВН ≤2,5; стабильность частоты ≤0,05 ppm |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты, масса | BDA-S37-UHF: 447 × 357 × 203 мм, ≤25 кг; -Р: 490 × 410 × 232 мм, ≤30 кг; BDA-S30-VHF: 351 × 351 × 150 мм, ≤15 кг; BDA-S27-VHF: 250 × 320 × 62 мм, ≤10 кг |
| Питание | UHF — 100–260 В AC; ≤140 Вт / ≤170 Вт (-Р, два ввода); VHF — 100–240 В AC, ≤50 Вт (S30) / ≤40 Вт (S27) |
| Управление | UHF — местно RS232, удалённо RJ45 (IP Ethernet); BDA-S30-VHF — USB или RJ45; BDA-S27-VHF — USB |
| Рабочая температура | UHF −25…+55 °C; VHF −25…+50 °C (хранение −40…+85 °C) |
| Защита | IP65 (UHF, BDA-S30-VHF); IP40 (BDA-S27-VHF) |
| Монтаж | стена или опора |
| MTBF | ≥50 000 ч (UHF); ≥100 000 ч (VHF) |
Исполнения
| Артикул | Диапазон | Примечание |
|---|---|---|
| KADAMM BDA-S37-UHF | 350–500 МГц по заказу | 5 Вт, IP65 |
| KADAMM BDA-S37-UHF-Р | 350–500 МГц по заказу | резерв питания: 2 БП, 2 ввода AC |
| KADAMM BDA-S30-VHF | 164–166 / 171–173 МГц, по заказу | 1 Вт, IP65 |
| KADAMM BDA-S27-VHF | 164–166 / 171–173 МГц, по заказу | 0,5 Вт, IP40 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- 3GPP TS 36.106, TS 38.106 — полосы BDA-S покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- EN 301 908-15 — документ, на который ссылается техническое описание BDA-S.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Сети и службы в полосах BDA-S:
Перед заказом KADAMM BDA-S сверьте с проектом:
- Частоты оборудования — внутри 171–173 и 350–500 МГц
- Разъёмы — 2 × N (розетка), 50 Ом
- Климат площадки — в пределах UHF −25…+55 °C; VHF −25…+50 °C (хранение −40…+85 °C)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 2 × N (розетка), 50 Ом.
- Разъёмы BDA-S на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление BDA-S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание BDA-S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BDA-S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BDA-S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
