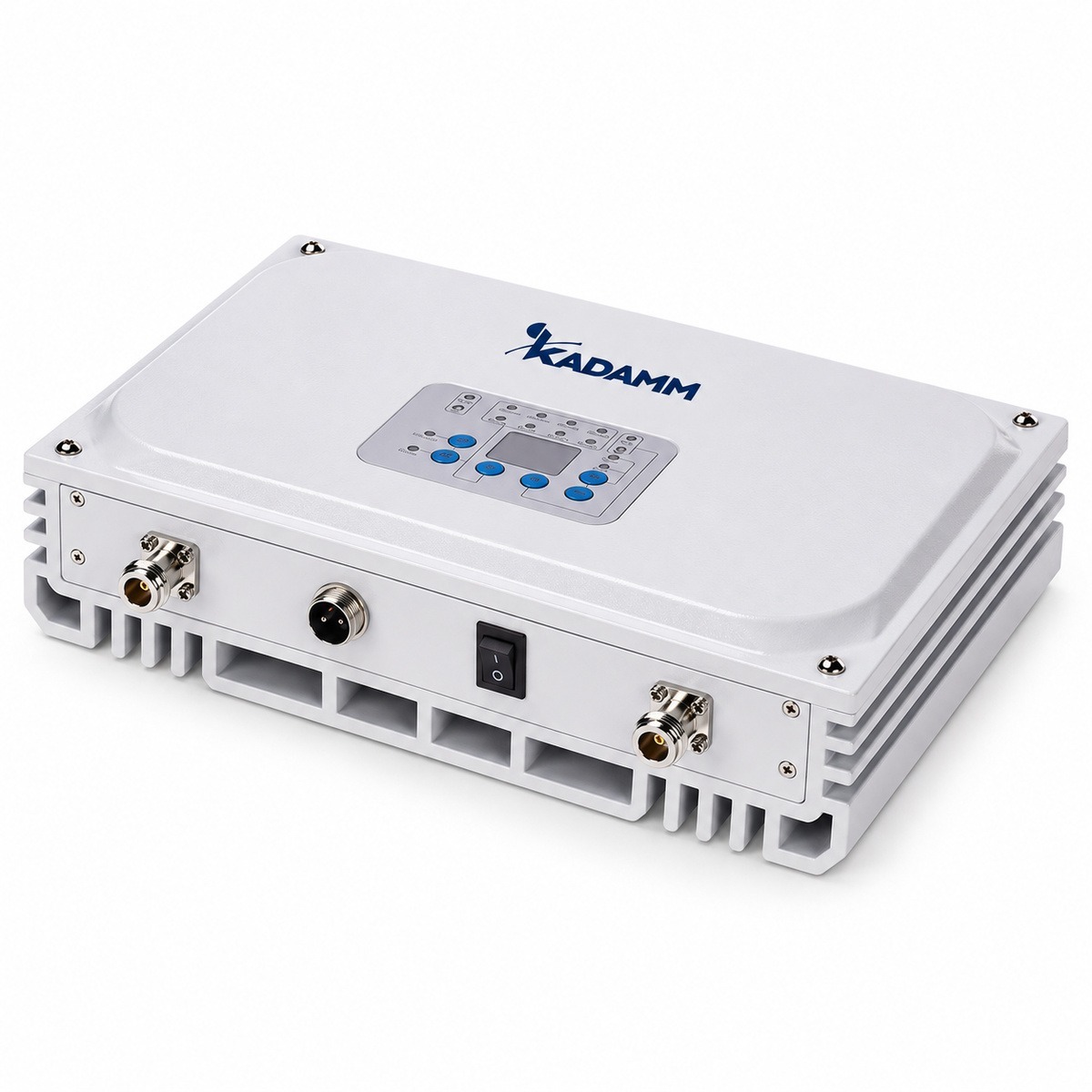

KADAMM BDA-P — пико-усилители-ретрансляторы TETRA, DMR, VHF, UHF для помещений: 20–27 дБм, усиление 65–70 дБ

Пико-усилители-ретрансляторы TETRA: 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц / 138–225 МГц, разнос вверх / вниз 10 МГц (по заказу) / VHF 136–146 / 164–174 МГц и UHF 452–457 / 462–467 МГц, усиление 65–70 дБ.

380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц / 138–225 МГц, разнос вверх / вниз 10 МГц (по заказу) / VHF 136–146 / 164–174 МГц и UHF 452–457 / 462–467 МГцУсиление 65–70 дБВыход 20 ± 2 дБм / 27 ± 2 дБм / 20 ± 2 дБм / вниз 27 дБм, вверх 20 дБм в каждом диапазонеПитание адаптер: вход 100–240 В AC, выход 9 В 5 А (P27-160/450 — вход 100–240 В AC)

▤

Подберём BDA-P под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.

Запросить подбор →

138–467

МГц

20–27 дБм

Мощность вниз

65–70 дБ

Усиление

≥20 дБ

АРУ

≤6 дБ

Коэффициент шума

IP30

Помещения

Что представляет собой устройство

KADAMM BDA-P — пико-усилители-ретрансляторы TETRA диапазона 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц / 138–225 МГц, разнос вверх / вниз 10 МГц (по заказу) / VHF 136–146 / 164–174 МГц и UHF 452–457 / 462–467 МГц. Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.

Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера (65–70 дБ) обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями.

Параметры: максимальное усиление — 65–70 дБ; выходная мощность — 20 ± 2 дБм / 27 ± 2 дБм / 20 ± 2 дБм / вниз 27 дБм, вверх 20 дБм в каждом диапазоне; коэффициент шума — ≤6 дБ; АРУ — ≥20 дБ (АРУ и ручная) / ≥20 дБ / ≥20 дБ (АРУ и ручная) / ≥20 дБ; задержка — ≤5 мкс. Автоматическая регулировка усиления не даёт репитеру перегрузиться при росте входного сигнала, а задержка важна там, где зона репитера перекрывается с зоной базовой станции.

Конструкция и питание: разъёмы — N (розетка); питание — адаптер: вход 100–240 В AC, выход 9 В 5 А (P27-160/450 — вход 100–240 В AC); потребляемая мощность — ≤25 Вт / ≤35 Вт / ≤25 Вт / ≤80 Вт; исполнение — для помещений, IP30; размеры — 265 × 188 × 68 мм (P20-400, P27-450, P20-160); 265 × 318 × 113 мм (P27-160/450); масса — ≤5 кг; ≤11 кг (P27-160/450); рабочая температура — −10…+50 °C.

Чем отличается от похожих моделей KADAMM

KADAMM BDA-I

Полосы 136–225, 415–420, 425–430, 452–457 и 462–467 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц

Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

KADAMM RPT-D

Полосы 136–225, 415–420, 425–430, 452–457 и 462–467 МГц, у RPT-D — 136–174 и 400–470 МГц

Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

KADAMM BDA-R

Полосы 136–225, 415–420, 425–430, 452–457 и 462–467 МГц, у BDA-R — 415–420, 425–430, 452–457 и 462–467 МГц
Усиление усилителя 65–70 дБ, у BDA-R — до 90 ± 3 дБ (меньше на 25 дБ)

KADAMM BDA-R берут, когда нужен запас по дальности; KADAMM BDA-P легче и проще в монтаже.

Конструкция и материалы

Корпус и исполнениеГабариты — 265 × 188 × 68 мм (P20-400, P27-450, P20-160); 265 × 318 × 113 мм (P27-160/450); масса — ≤5 кг; ≤11 кг (P27-160/450); исполнение — для помещений, IP30.

Питание и потреблениеПитание — адаптер: вход 100–240 В AC, выход 9 В 5 А (P27-160/450 — вход 100–240 В AC); потребляемая мощность — ≤25 Вт, ≤35 Вт, ≤80 Вт.

Интерфейсы и управлениеСигнализация — самовозбуждение в канале вверх; проверка развязки антенн при включении (кроме P27-160/450); индикация — питание, тревога, состояние; ВЧ-разъёмы — N (розетка).

Условия работыРабочая температура — −10…+50 °C; относительная влажность — ≤95 % без конденсации.

Ключевые особенности

✓

Полоса 136–225, 415–420, 425–430, 452–457 и 462–467 МГц
Все рабочие частоты объекта должны укладываться в полосу BDA-P с запасом по краям.

✓

Усиление 65–70 дБ
Усиление встроенного усилителя BDA-P; сверяйте его с допустимым уровнем на входе приёмника.

✓

КСВН ≤2,0
Согласование BDA-P с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.

Как читать характеристики

Мощность на выходеСколько мощности BDA-P отдаёт в антенный тракт: 20 ± 2 дБм, 27 ± 2 дБм, вниз 27 дБм, вверх 20 дБм в каждом диапазоне; 20 дБм — это около 100 мВт. С ней сверяют допустимую мощность антенн, делителей и ответвителей.

УсилениеУсиление BDA-P — 65 ± 3 дБ, 70 ± 3 дБ, ≥70 дБ в каждом диапазоне: по мощности это примерно в 3 млн раз. На объекте его выставляют регулировкой так, чтобы не превысить выходную мощность и развязку антенн.

Коэффициент шумаКоэффициент шума BDA-P — ≤6 дБ: на столько усилитель ухудшает отношение сигнал/шум на входе; чем он меньше, тем слабее сигнал, который ещё удаётся принять.

ЗадержкаСигнал проходит через BDA-P за ≤5 мкс. Это важно там, где абонент одновременно слышит базовую станцию напрямую и через усилитель.

РегулировкаРегулировка BDA-P — ≥20 дБ (АРУ и ручная), ≥20 дБ: запас, чтобы подогнать усиление под объект и развязку антенн.

ПотреблениеПотребление BDA-P — ≤25 Вт, ≤35 Вт, ≤80 Вт; по нему подбирают источник питания и резерв.

КСВН ≤2,0Для BDA-P при КСВН 2 обратно в тракт отражается не более 11,1 % мощности.

Электрические характеристики

Параметр	BDA-P20-400	BDA-P27-450	BDA-P20-160	BDA-P27-160/450
Частоты, вверх / вниз	380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу)	452–457 / 462–467 МГц	138–225 МГц, разнос вверх / вниз 10 МГц (по заказу)	VHF 136–146 / 164–174 МГц и UHF 452–457 / 462–467 МГц
Полоса (ПАВ-фильтр)	1–15 МГц, задаётся до производства	1–15 МГц, задаётся до производства	1–10 МГц, задаётся до производства	VHF 10 МГц, UHF 5 МГц (по заказу)
Максимальная выходная мощность	20 ± 2 дБм	27 ± 2 дБм	20 ± 2 дБм	вниз 27 дБм, вверх 20 дБм в каждом диапазоне
Усиление	65 ± 3 дБ	70 ± 3 дБ	65 ± 3 дБ	≥70 дБ в каждом диапазоне
Диапазон АРУ	≥20 дБ (АРУ и ручная)	≥20 дБ	≥20 дБ (АРУ и ручная)	≥20 дБ
Максимальная входная мощность без повреждения	≤0 дБм
Коэффициент шума	≤6 дБ
Задержка	≤5 мкс
КСВН	≤2,0
Побочные излучения	9 кГц–1 ГГц: ≤−36 дБм/30 кГц; 1–12,75 ГГц: ≤−30 дБм/30 кГц
Входное / выходное сопротивление	50 Ом
ВЧ-разъёмы	N (розетка)
Потребляемая мощность	≤25 Вт	≤35 Вт	≤25 Вт	≤80 Вт

Механические характеристики

Параметр	Значение
Габариты	265 × 188 × 68 мм (P20-400, P27-450, P20-160); 265 × 318 × 113 мм (P27-160/450)
Масса	≤5 кг; ≤11 кг (P27-160/450)
Питание	адаптер: вход 100–240 В AC, выход 9 В 5 А (P27-160/450 — вход 100–240 В AC)
Сигнализация	самовозбуждение в канале вверх; проверка развязки антенн при включении (кроме P27-160/450)
Индикация	питание, тревога, состояние
Рабочая температура	−10…+50 °C
Относительная влажность	≤95 % без конденсации
Исполнение	для помещений, IP30

Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.

Исполнения

Артикул	Частоты, вверх / вниз	Мощность	Усиление
KADAMM BDA-P20-400	380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу)	20 ± 2 дБм	65 ± 3 дБ
KADAMM BDA-P27-450	452–457 / 462–467 МГц (UHF)	27 ± 2 дБм	70 ± 3 дБ
KADAMM BDA-P20-160	138–225 МГц, разнос 10 МГц (VHF)	20 ± 2 дБм	65 ± 3 дБ
KADAMM BDA-P27-160/450	136–146 / 164–174 и 452–457 / 462–467 МГц	вниз 27, вверх 20 дБм	≥70 дБ

Стандарты

ETSI EN 300 392 (TETRA), ETSI TS 102 361 (DMR) — документ, на который ссылается техническое описание BDA-P.

Применение

Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.

Сети и службы в полосах BDA-P:

морская УКВ-связь

Перед заказом KADAMM BDA-P сверьте с проектом:

Частоты оборудования — внутри 136–225, 415–420, 425–430, 452–457 и 462–467 МГц
Климат площадки — в пределах −10…+50 °C

Как подобрать модель под объект

ЧастотыДиапазоны оборудования должны совпадать с частотами сети: 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц / 138–225 МГц, разнос вверх / вниз 10 МГц (по заказу) / VHF 136–146 / 164–174 МГц и UHF 452–457 / 462–467 МГц.

Питаниеадаптер: вход 100–240 В AC, выход 9 В 5 А (P27-160/450 — вход 100–240 В AC) — проверьте, что на месте установки есть нужный источник.

Развязка антеннРазвязка между донорской и сервисной антеннами — больше усиления репитера на 10–15 дБ.

Сценарии по отраслям

Спецслужбы и диспетчерскиеРадиосети экстренных, охранных и диспетчерских служб: BDA-P работает в полосах 136–225, 415–420, 425–430, 452–457 и 462–467 МГц.

Монтаж и подключение

После затяжки соединения BDA-P на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
Корпус и крепление BDA-P включают в контур заземления и молниезащиты опоры по проекту.

Комплект поставки

В комплекте:

Усилитель-ретранслятор КАДАММ BDA-P выбранного исполнения с адаптером питания. Донорная и сервисные антенны

Документация и поставка

Документы

Техописание и каталог

Техническое описание BDA-P и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.

Заявка

Артикул и количество

В заявке достаточно указать артикул KADAMM BDA-P и количество; состав поставки приведён выше.

Подбор

Инженеры KADAMM

Для подбора BDA-P пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.

Доставка

По всей России

Сроки отгрузки и доставки уточнит менеджер.

Сравнение с похожими антеннами KADAMM

Параметр	KADAMM BDA-P	KADAMM BDA-I	KADAMM RPT-D	KADAMM BDA-R
Фото
Диапазон частот	136–225, 415–420, 425–430, 452–457 и 462–467 МГц	415–420, 425–430, 452–457 и 462–467 МГц	136–174 и 400–470 МГц	415–420, 425–430, 452–457 и 462–467 МГц
Усиление	65–70 дБ	—	—	до 90 ± 3 дБ
Масса	−160–450 кг	15 кг	16 кг	15 кг (-400, -450); ≤20 кг (R43-420)
Страница	Эта модель	Открыть	Открыть	Открыть

Когда выбирают BDA-P: Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.

Вопросы и ответы

Почему репитер «гудит» или отключается?+

Чаще всего не хватает развязки между донорской и сервисной антеннами — репитер самовозбуждается или снижает усиление.

Разнесите антенны, разверните их спиной друг к другу и уменьшите усиление.

Чем KADAMM BDA-P отличается от KADAMM BDA-I?+

Главное: полосы 136–225, 415–420, 425–430, 452–457 и 462–467 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц. Подробнее — в разделе «Чем отличается от похожих моделей KADAMM».

Есть ли документы на KADAMM BDA-P?+

Техническое описание BDA-P и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.

Другие модели этого раздела каталога KADAMM: Усилители-ретрансляторы BDA для радиосвязи TETRA, DMR, VHF/UHF →

Подбор KADAMM BDA-P под ваш объект

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
