ICS-усилители-ретрансляторы TETRA: 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц (по заказу), усиление 85…95 ± 3 дБ (по заказу) / ≥90 дБ.
Что представляет собой устройство

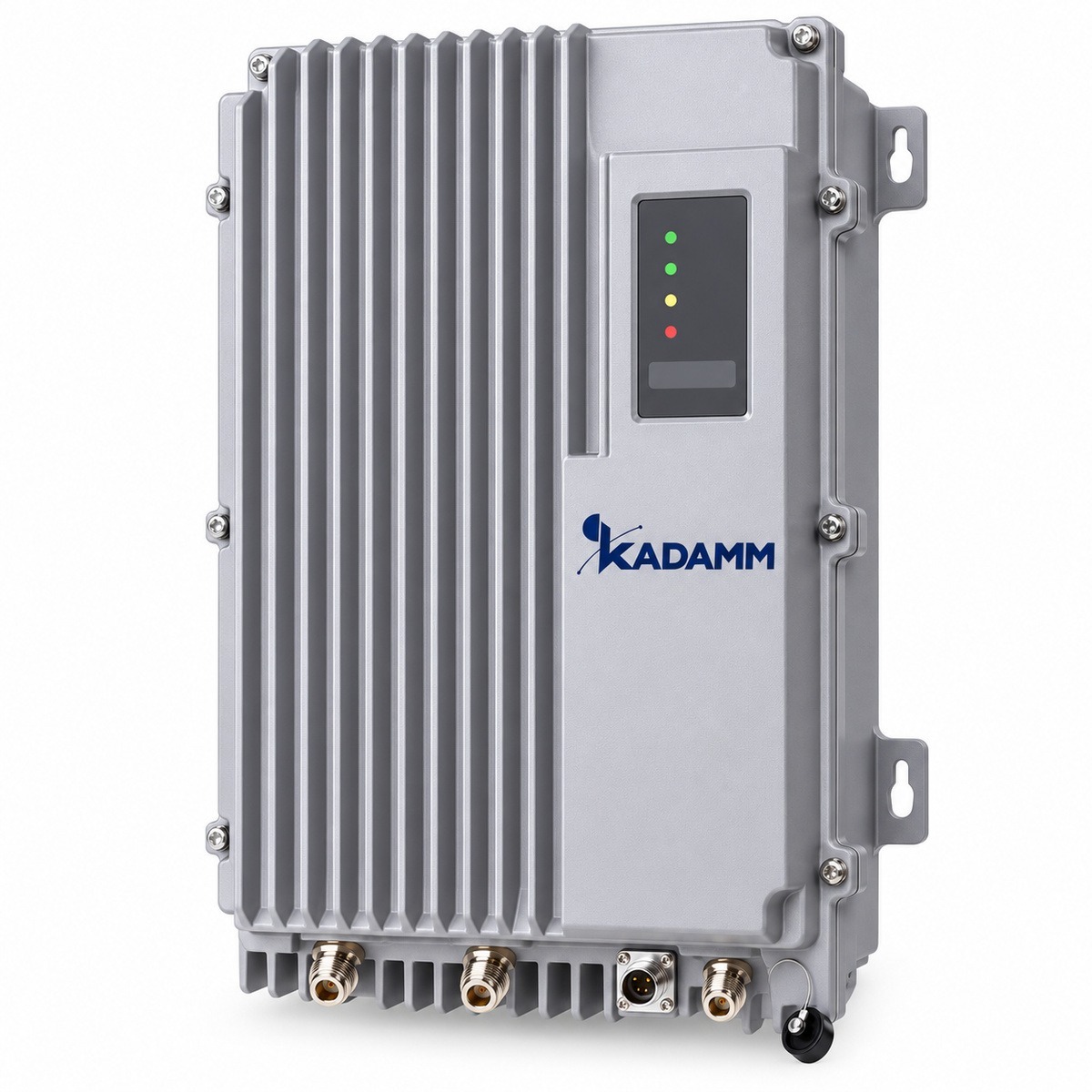

KADAMM BDA-I — ICS-усилители-ретрансляторы TETRA диапазона 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) / 452–457 / 462–467 МГц (по заказу). Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера (85…95 ± 3 дБ (по заказу) / ≥90 дБ) обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями. Подавление эха у этой модели — ≥25 дБ.
Параметры: максимальное усиление — 85…95 ± 3 дБ (по заказу) / ≥90 дБ; выходная мощность — 43 ± 2 дБм / 43 дБм; коэффициент шума — ≤6 дБ; задержка — ≤8 мкс. Автоматическая регулировка усиления не даёт репитеру перегрузиться при росте входного сигнала, а задержка важна там, где зона репитера перекрывается с зоной базовой станции.
Конструкция и питание: разъёмы — N (розетка); питание — 110 или 220 В AC, 50/60 Гц (I43-450 — 220 В AC); исполнение — IP65; размеры — 428 × 328 × 175 мм; масса — 15 кг; рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM BDA-I и KADAMM BDA-R: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 415–420, 425–430, 452–457 и 462–467 МГц, у BDA-P — 136–225, 415–420, 425–430, 452–457 и 462–467 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 415–420, 425–430, 452–457 и 462–467 МГц, у BDA-L — 136–174 и 340–520 МГц
- Легче на 5 кг (15 кг и до 20 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу BDA-I с запасом по краям.
Согласование BDA-I с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через BDA-I идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | BDA-I43-400 | BDA-I43-450 |
|---|---|---|
| Частоты, вверх / вниз | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) | 452–457 / 462–467 МГц (по заказу) |
| Максимальная выходная мощность вниз | 43 ± 2 дБм | 43 дБм |
| Максимальная выходная мощность вверх | 30 дБм | уточняйте у менеджера |
| Максимальное усиление | 85…95 ± 3 дБ (по заказу) | ≥90 дБ |
| Регулировка усиления | 1–31 дБ, шаг 1 дБ | |
| Максимальное рабочее усиление | не менее развязки антенн + 10 дБ | |
| Число каналов | 8 | |
| Защита от самовозбуждения | система подавления обратной связи (ICS) | |
| Окно подавления обратной связи | ≥6 мкс | |
| Диапазон подавления | ≥25 дБ | |
| КСВН | ≤1,5 | |
| Коэффициент шума | ≤6 дБ | |
| Неравномерность в полосе | ≤3 дБ | |
| Максимальная входная мощность без повреждения | −10 дБм | |
| Побочные излучения | ≤−36 дБм | |
| Интермодуляция 3-го порядка | ≤−45 дБн | ≤−45 дБн/30 кГц при номинальной мощности |
| Задержка | ≤8 мкс | |
| Входное / выходное сопротивление | 50 Ом | |
| ВЧ-разъёмы | N (розетка) | |
| Потребляемая мощность | уточняйте у менеджера | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | 428 × 328 × 175 мм |
| Масса | 15 кг |
| Корпус | алюминиевый сплав, IP65; для улицы и помещений |
| Питание | 110 или 220 В AC, 50/60 Гц (I43-450 — 220 В AC) |
| Резервное питание | I43-450 — по заказу, до 4 ч |
| Местное управление | веб-интерфейс через порт RJ-45 или точку доступа Wi-Fi (I43-450 — через порт USB) |
| Удалённое управление | по заказу: беспроводной модем 3G/4G, IP-подключение; тревоги (дверь, температура, питание, КСВН), удалённое включение и регулировка мощности, контроль входной и выходной мощности и усиления (I43-450 — через модем GSM) |
| Рабочая температура | −25…+55 °C |
| Относительная влажность | ≤95 % без конденсации |
Исполнения
| Артикул | Мощность вниз | Усиление | Частоты, вверх / вниз |
|---|---|---|---|
| KADAMM BDA-I43-400 | 43 ± 2 дБм | 85…95 ± 3 дБ | 380–385 / 390–395 или 415–420 / 425–430 МГц (по заказу) |
| KADAMM BDA-I43-450 | 43 дБм | ≥90 дБ | 452–457 / 462–467 МГц (UHF) |
Стандарты
- ETSI EN 300 392 (TETRA), ETSI TS 102 361 (DMR) — документ, на который ссылается техническое описание BDA-I.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Перед заказом KADAMM BDA-I сверьте с проектом:
- Частоты оборудования — внутри 415–420, 425–430, 452–457 и 462–467 МГц
- Климат площадки — в пределах −25…+55 °C
Как подобрать модель под объект
Монтаж и подключение
- После затяжки соединения BDA-I на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление BDA-I включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Усилитель-ретранслятор КАДАММ BDA-I выбранного исполнения. Антенны
- Кабель
- Модем удалённого управления
Документация и поставка
Документы
Техописание и каталог
Техническое описание BDA-I и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BDA-I и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BDA-I пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM BDA-I | KADAMM BDA-R | KADAMM BDA-P | KADAMM BDA-L |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 415–420, 425–430, 452–457 и 462–467 МГц | 415–420, 425–430, 452–457 и 462–467 МГц | 136–225, 415–420, 425–430, 452–457 и 462–467 МГц | 136–174 и 340–520 МГц |
| Усиление | — | до 90 ± 3 дБ | 65–70 дБ | 45 дБ |
| Порты | — | — | — | 1 |
| Масса | 15 кг | 15 кг (-400, -450); ≤20 кг (R43-420) | −160–450 кг | до 20 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
