VHF: 87–395 МГц, усиление до 95 дБ.
Что представляет собой устройство

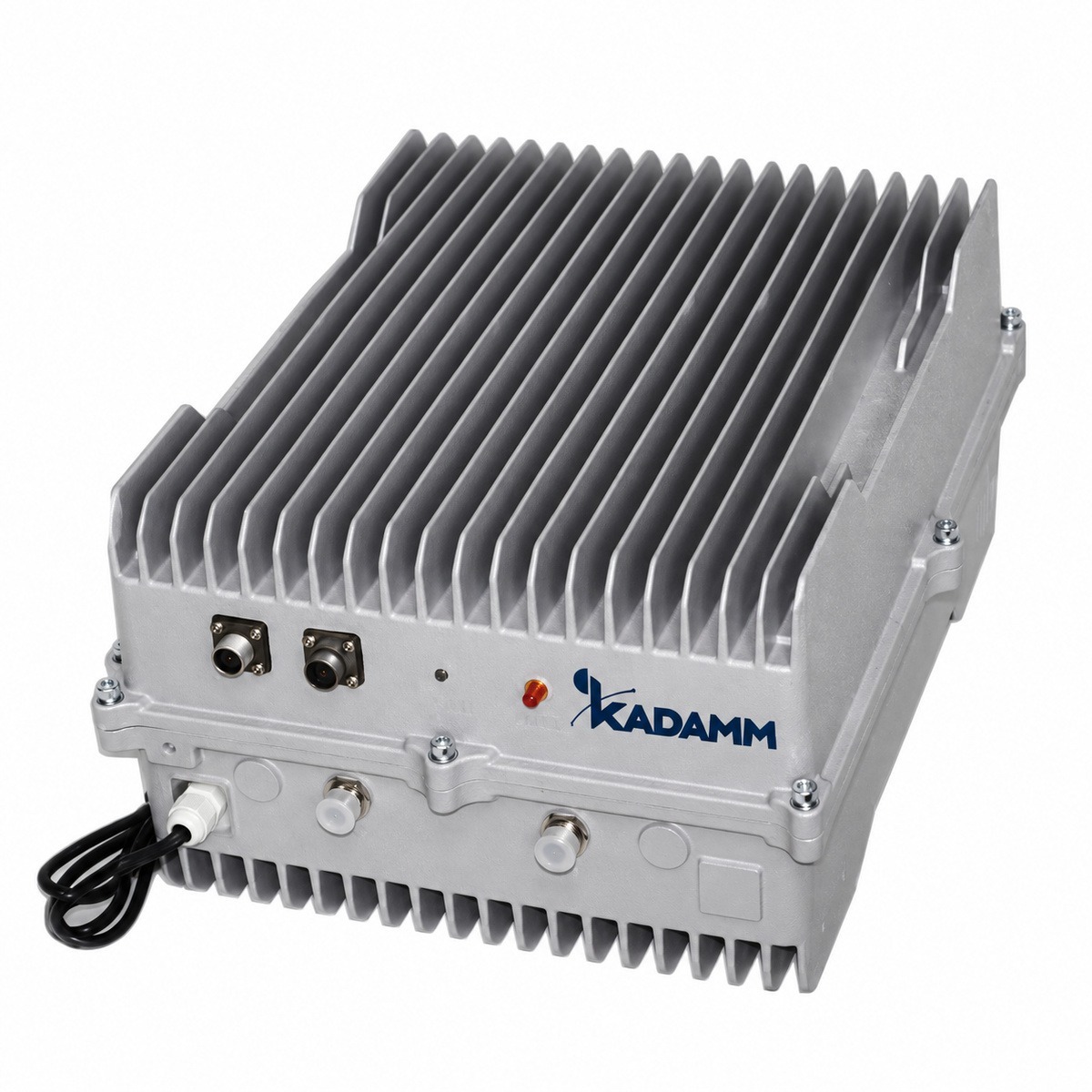

KADAMM BDA-F — VHF. Оптический ретранслятор переносит радиосигнал по волоконно-оптическому кабелю: головной блок у базовой станции преобразует радиосигнал в оптический, выносные блоки в зоне покрытия — обратно в радиосигнал. Оптика почти не вносит потерь на расстоянии, поэтому зоны покрытия можно разносить на километры.
Параметры: максимальное усиление — до 95 дБ; коэффициент шума — ≤5 дБ. Автоматическая регулировка усиления не даёт репитеру перегрузиться при росте входного сигнала, а задержка важна там, где зона репитера перекрывается с зоной базовой станции.
Конструкция и питание: разъёмы — N (розетка); исполнение — главный блок IP40 (BDA-F40-160) или IP55; выносной блок IP55; масса — главный блок до 8–20 кг, выносной до 20 кг; рабочая температура — −25…+55 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 87–108 и 380–395 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц
- Легче на 7 кг (главный блок до 8–20 кг, выносной до 20 кг и 15 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 87–108 и 380–395 МГц, у BDA-R — 415–420, 425–430, 452–457 и 462–467 МГц
- Усиление усилителя до 95 дБ, у BDA-R — до 90 ± 3 дБ (больше на 5 дБ)
У KADAMM BDA-F больше усиление; KADAMM BDA-R выбирают, если важен её набор полос.
- Полосы 87–108 и 380–395 МГц, у RPT-D — 136–174 и 400–470 МГц
- Легче на 8 кг (главный блок до 8–20 кг, выносной до 20 кг и 16 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу BDA-F с запасом по краям.
Усиление встроенного усилителя BDA-F; сверяйте его с допустимым уровнем на входе приёмника.
Согласование BDA-F с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через BDA-F идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Регулировка усиления | 30 дБ, шаг 1 дБ |
| Коэффициент шума | ≤5 дБ |
| Неравномерность в полосе | ≤3 дБ |
| Интермодуляция в полосе | ≤−45 дБн / 30 кГц |
| Побочные излучения | ≤−36 дБм (9 кГц–1 ГГц), ≤−30 дБм (1–12,75 ГГц) |
| Стабильность частоты | ≤0,05 ppm |
| КСВН | ≤1,5 |
| Оптический интерфейс | FC/APC (BDA-F40-160 — FC/PC), одномодовое волокно, чувствительность −15 дБм |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы ВЧ | N (розетка) |
| Питание | AC 220 В ±20 % (BDA-F37-400 — AC 90–260 В) |
| Защита корпуса | главный блок IP40 (BDA-F40-160) или IP55; выносной блок IP55 |
| Масса | главный блок до 8–20 кг, выносной до 20 кг |
| Рабочая температура | −25…+55 °C |
| Наработка на отказ | не менее 50 000 ч |
Исполнения
| Артикул | Частоты вниз / вверх, МГц | Мощность вниз / вверх, дБм | Усиление, дБ | Выносных блоков | Задержка |
|---|---|---|---|---|---|
| BDA-F40-160 | 165,5–166,5 / 170,5–171,5 | 40 ± 2 / −10 ± 2 | 55 ± 3 | 2 на главный блок | ≤5 мкс |
| BDA-F37-400 | 390–395 / 380–385 | 37 ± 2 / 30 ± 2 | 95 / 90 ± 3 | 4 на главный блок | ≤5 мкс |
| BDA-F40-FM | 87–108 (12 каналов по 100 кГц) | 40 ± 2 | 95 ± 3 | 4 на главный блок | ≤18 мкс |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание BDA-F.
- ETSI EN 301 489 — документ, на который ссылается техническое описание BDA-F.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Перед заказом KADAMM BDA-F сверьте с проектом:
- Частоты оборудования — внутри 87–108 и 380–395 МГц
- Разъёмы — N (розетка)
- Климат площадки — в пределах −25…+55 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения BDA-F на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление BDA-F включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Главный и выносной блоки КАДАММ BDA-F выбранного исполнения
- Настроенные на частоты заказа
Документация и поставка
Документы
Техописание и каталог
Техническое описание BDA-F и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BDA-F и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BDA-F пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM BDA-F | KADAMM BDA-I | KADAMM BDA-R | KADAMM RPT-D |
|---|---|---|---|---|
| Фото |  |  |  |  |

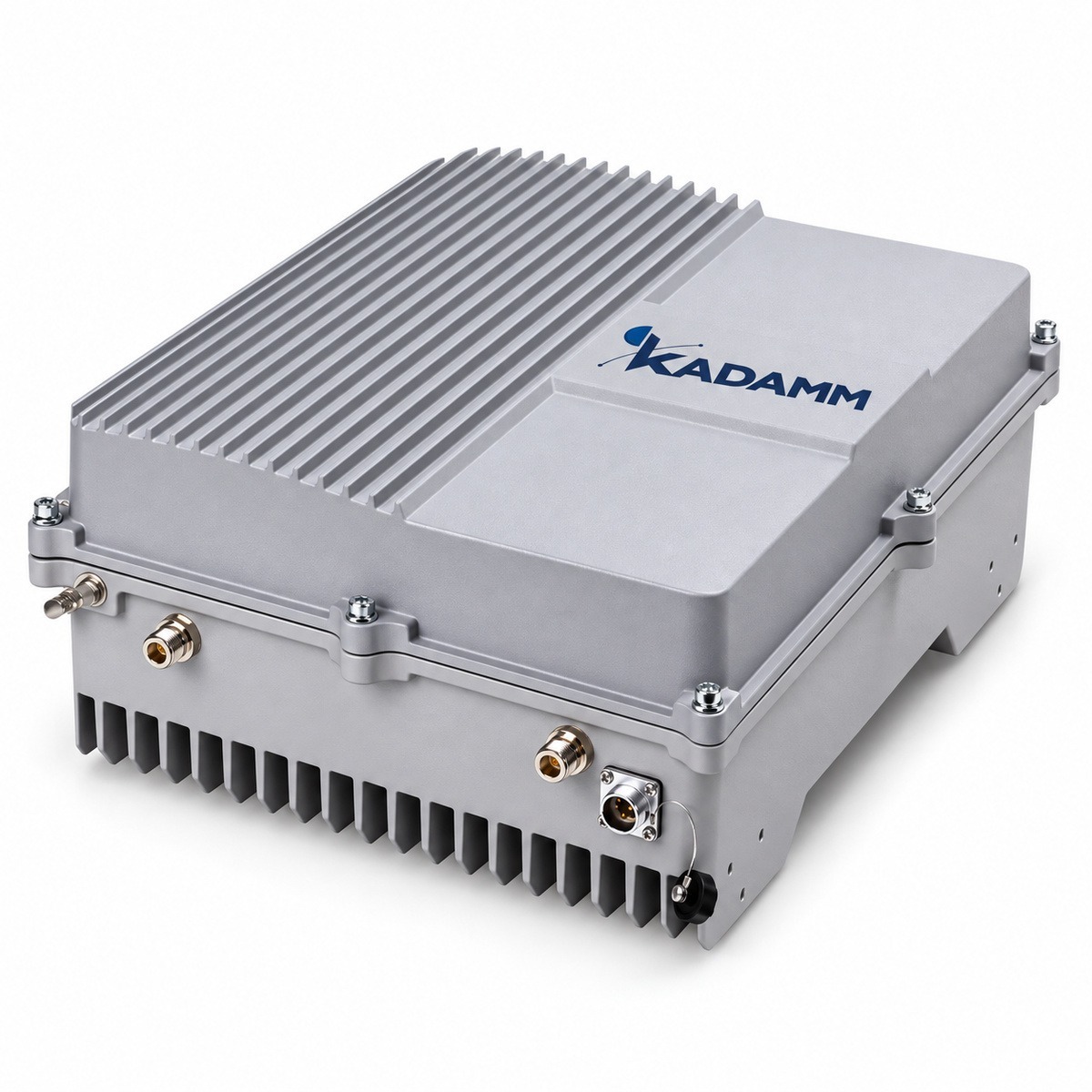

| Диапазон частот | 87–108 и 380–395 МГц | 415–420, 425–430, 452–457 и 462–467 МГц | 415–420, 425–430, 452–457 и 462–467 МГц | 136–174 и 400–470 МГц |
