Полосовые усилители-ретрансляторы VHF: 150–171 МГц, усиление 85–95 дБ.
Что представляет собой устройство

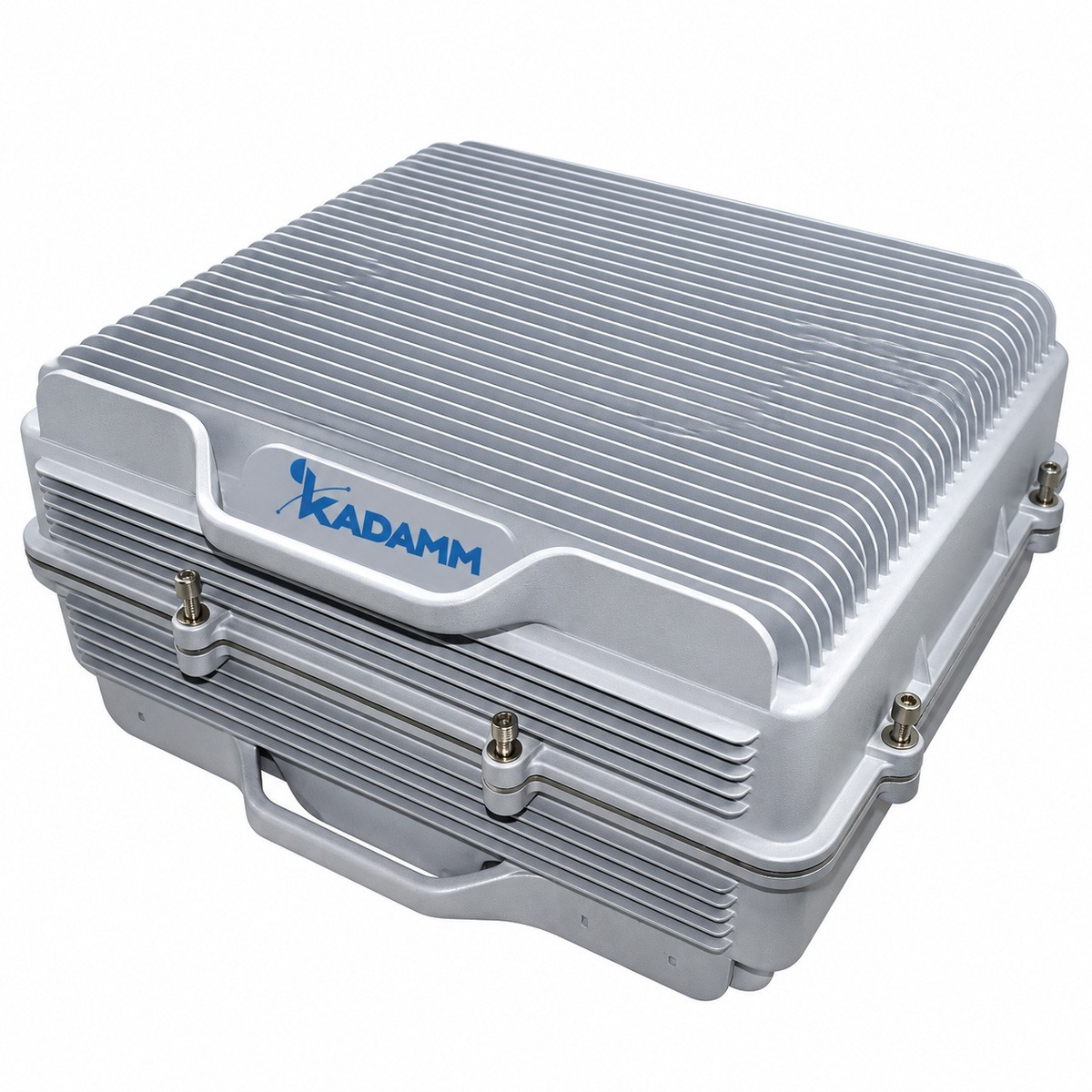

KADAMM BDA-V — полосовые усилители-ретрансляторы VHF диапазона 150–171 МГц. Репитер (усилитель-ретранслятор, BDA) принимает сигнал базовой станции донорской антенной, усиливает его и излучает в зону, где связи нет, — подвал, паркинг, цех, тоннель; обратный канал от абонентов так же усиливается в сторону станции.
Главное условие устойчивой работы — развязка между донорской и сервисной антеннами: она должна превышать рабочее усиление репитера (85–95 дБ) обычно на 10–15 дБ. Иначе сигнал с сервисной антенны возвращается на вход и репитер самовозбуждается. Антенны разносят, ставят спиной друг к другу и разделяют стенами или перекрытиями.
Параметры: максимальное усиление — 85–95 дБ; коэффициент шума — ≤5 дБ; задержка — ≤5 мкс. Автоматическая регулировка усиления не даёт репитеру перегрузиться при росте входного сигнала, а задержка важна там, где зона репитера перекрывается с зоной базовой станции.
Конструкция и питание: разъёмы — N; питание — −48 В DC / 220 В / 110 В AC (BDA-V43-170); рабочая температура — −25…+55 °C (BDA-V43-170).
Чем отличается от похожих моделей KADAMM
- Полосы 150–171 МГц, у BDA-I — 415–420, 425–430, 452–457 и 462–467 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 150–171 МГц, у BDA-R — 415–420, 425–430, 452–457 и 462–467 МГц
- Усиление усилителя 85–95 дБ, у BDA-R — до 90 ± 3 дБ (меньше на 5 дБ)
KADAMM BDA-R даёт больше усиления; у KADAMM BDA-V в пользу выбора — свой набор полос.
- Полосы 150–171 МГц, у RPT-D — 136–174 и 400–470 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу BDA-V с запасом по краям.
Усиление встроенного усилителя BDA-V; сверяйте его с допустимым уровнем на входе приёмника.
Согласование BDA-V с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через BDA-V идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Шум | ≤5 дБ |
| Задержка | ≤5 мкс |
| Регулировка усиления | ≥25–30 дБ, шаг 1 дБ |
| Интермодуляция | ≤−45 дБн |
| Побочные излучения | 9 кГц–1 ГГц ≤−36 дБм; 1–12,75 ГГц ≤−30 дБм |
| КСВН | ≤1,5 |
| Разъёмы | N (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Питание | −48 В DC / 220 В / 110 В AC (BDA-V43-170) |
| Рабочая температура | −25…+55 °C (BDA-V43-170) |
| Габариты | уточняйте у менеджера |
Исполнения
| Артикул | Частоты, МГц | Выходная мощность | Усиление, дБ | Полоса |
|---|---|---|---|---|
| KADAMM BDA-V37-160 | 150–152 / 166–168 (по заказу) | вверх 33 ± 2, вниз 37 ± 2 дБм | 95 ± 3 | 2 МГц |
| KADAMM BDA-V43-170 | 164,8–166,25 / 169,8–171,25 | вверх 0,5–5, вниз 0,5–20 Вт (по заказу) | 85–95 ± 3 | по заказу |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание BDA-V.
- ETSI EN 300 113 и EN 302 561 — документ, на который ссылается техническое описание BDA-V.
Применение
Репитеры ставят для покрытия зданий, подвалов, паркингов, тоннелей, промышленных объектов и транспорта — там, где сигнал базовой станции слабый или его нет.
Сети и службы в полосах BDA-V:
Перед заказом KADAMM BDA-V сверьте с проектом:
- Частоты оборудования — внутри 150–171 МГц
- Разъёмы — N
- Климат площадки — в пределах −25…+55 °C (BDA-V43-170)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N.
- После затяжки соединения BDA-V на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление BDA-V включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Ретранслятор КАДАММ BDA-V выбранного исполнения
- Настроенный на частоты заказа
Документация и поставка
Документы
Техописание и каталог
Техническое описание BDA-V и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM BDA-V и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора BDA-V пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM BDA-V | KADAMM BDA-I | KADAMM BDA-R | KADAMM RPT-D |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 150–171 МГц | 415–420, 425–430, 452–457 и 462–467 МГц | 415–420, 425–430, 452–457 и 462–467 МГц | 136–174 и 400–470 МГц |
| Усиление | 85–95 дБ | — | до 90 ± 3 дБ | — |
| Порты | 1 | — | — | — |
| Масса | — | 15 кг | 15 кг (-400, -450); ≤20 кг (R43-420) | 16 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
