Грозоразрядники коаксиальные газоразрядные: DC–6000 МГц.
Что представляет собой устройство

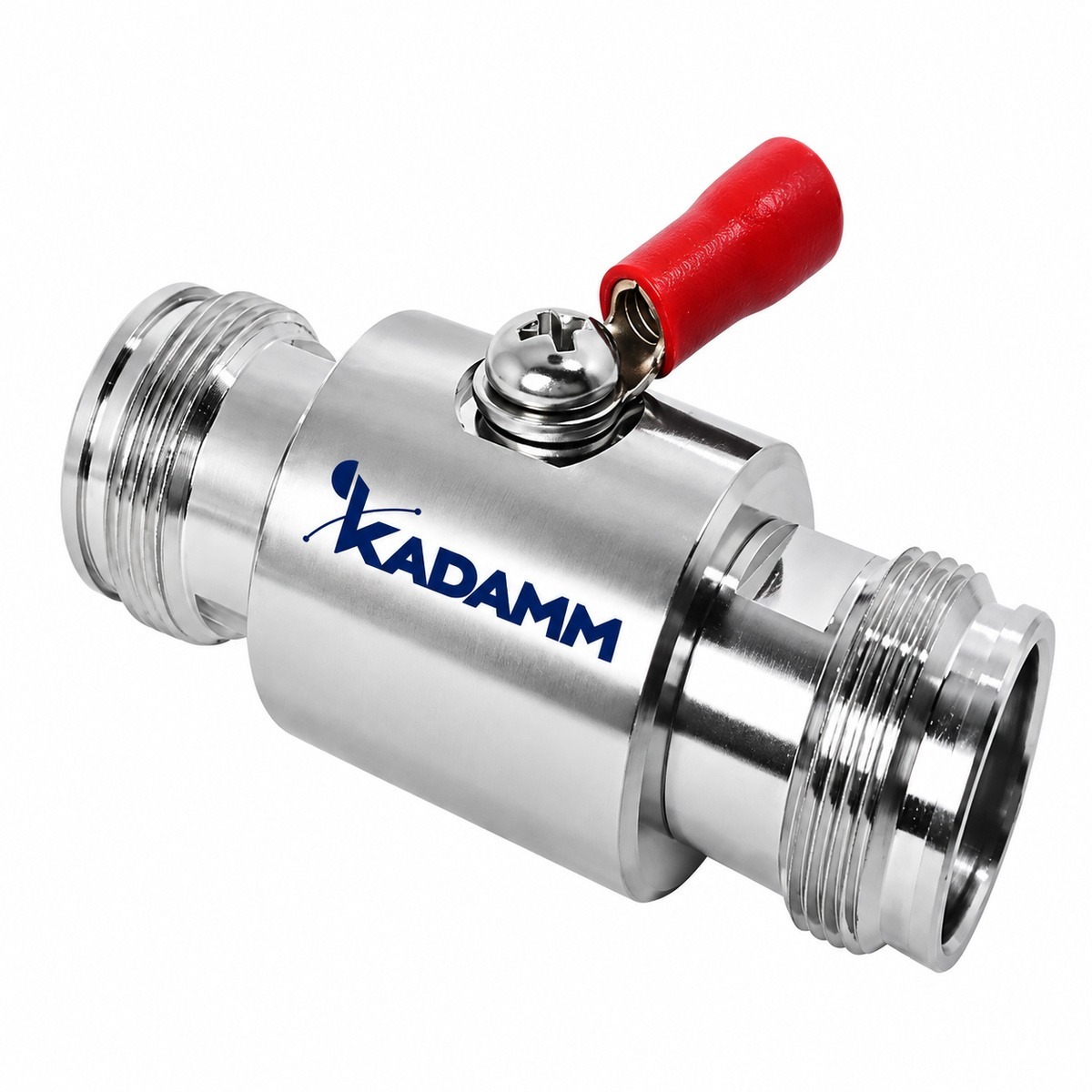

KADAMM РЗ-DC/6000 — грозоразрядники коаксиальные газоразрядные диапазона DC–6000 МГц. Коаксиальный грозоразрядник ставят на фидер у входа в здание или шкаф: при грозовом разряде или наводке он отводит импульс перенапряжения с центрального проводника на заземление и защищает дорогое оборудование.
Газоразрядные разрядники пропускают постоянный ток по центральной жиле — их ставят, когда по фидеру идёт питание МШУ или блоков RET. Четвертьволновые замыкают центральный проводник на землю по постоянному току и постоянный ток не пропускают, зато не изнашиваются и выдерживают многократные удары.
Основные параметры тракта: допустимая мощность — 100–3000 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 2 × 4.3-10 (розетка), 4.3-10 (вилка), 4.3-10 (розетка – вилка), 4.3-10 (розетка – розетка), 4.3-10 (розетка), 7/16 DIN (розетка – вилка), N (вилка – розетка).
В серии 8 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Напряжение срабатывания, В, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура, Защита, Вносимые потери) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 0–6000 МГц, у РЗЧ-44-FF-03-01 — 690–2700 МГц
- 2 порта, у РЗЧ-44-FF-03-01 — 1
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Отдельные входы РЗ-DC/6000.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–6000 МГц |
| Мощность | 100–3000 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × 4.3-10 (розетка), 4.3-10 (вилка), 4.3-10 (розетка – вилка), 4.3-10 (розетка – розетка), 4.3-10 (розетка), 7/16 DIN (розетка – вилка), N (вилка – розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Напряжение срабатывания, В | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM РЗ-44-FF-06-01 | 90 | DC–6000 | 150 Вт (опционально до 200 Вт) | ≤1,35 | — | 4.3-10 (розетка) | — | IP67 | 0,5 дБ |

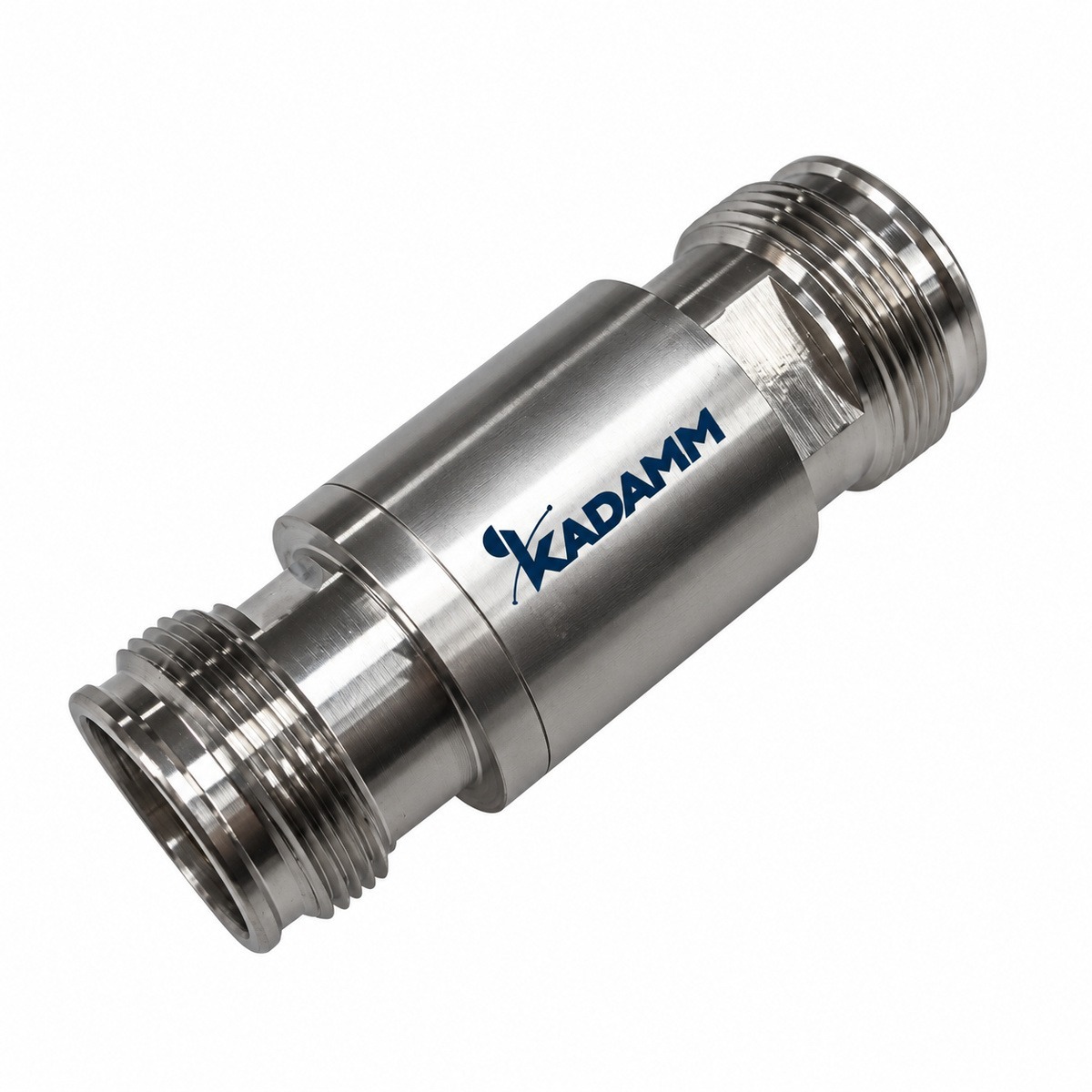

| KADAMM РЗ-44-FF-06-02 | 90 | DC–6000 | 400 Вт | ≤1,3, типовое ≤1,15 | — | 2 × 4.3-10 (розетка) | −40…+85 °C | — | ≤0,6 дБ |

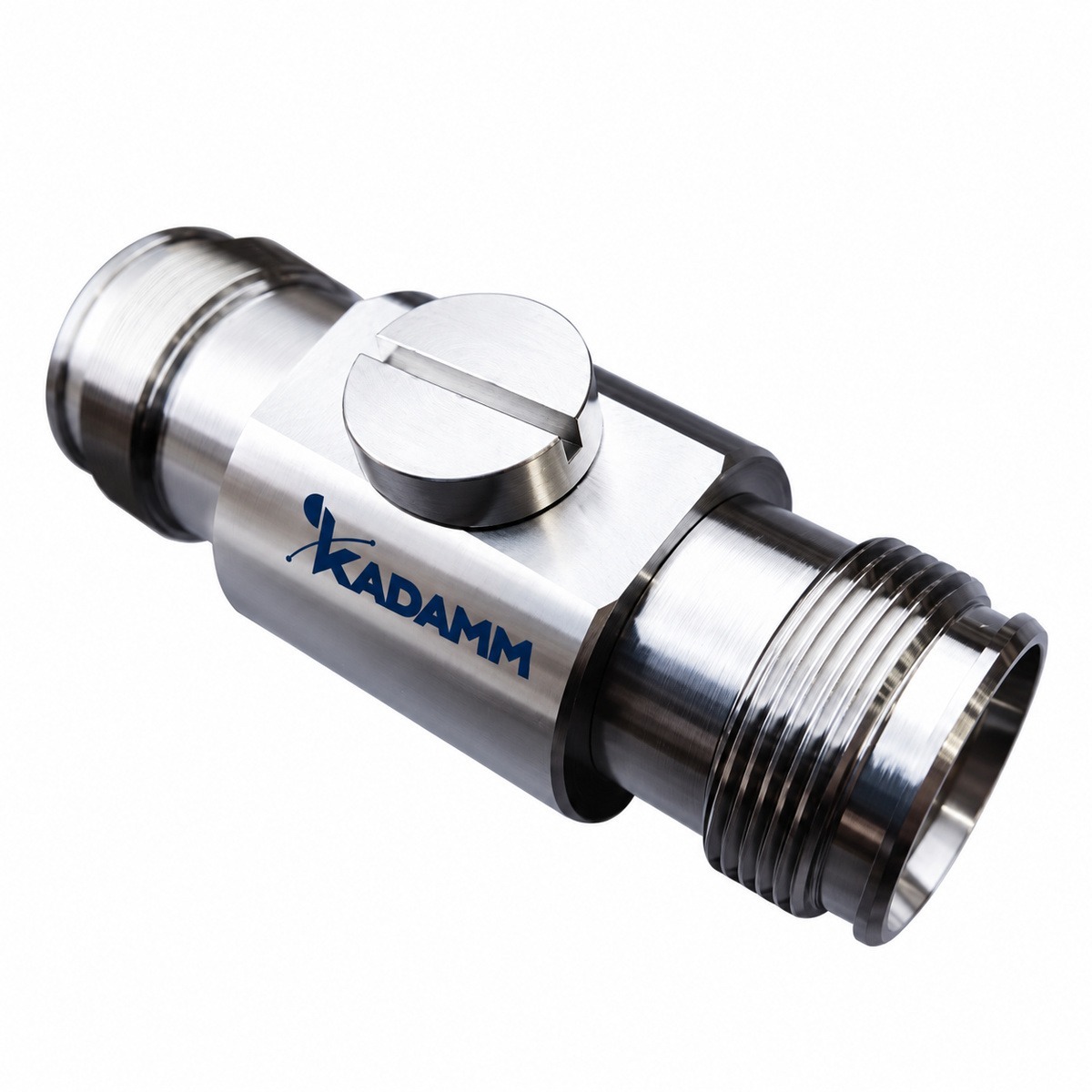

| KADAMM РЗ-44-FF-06-03 | 90 / 230 | DC–6000 | 500 Вт | ≤1,3 | — | 4.3-10 (розетка – розетка) | −45…+125 °C | — | ≤0,3 дБ |

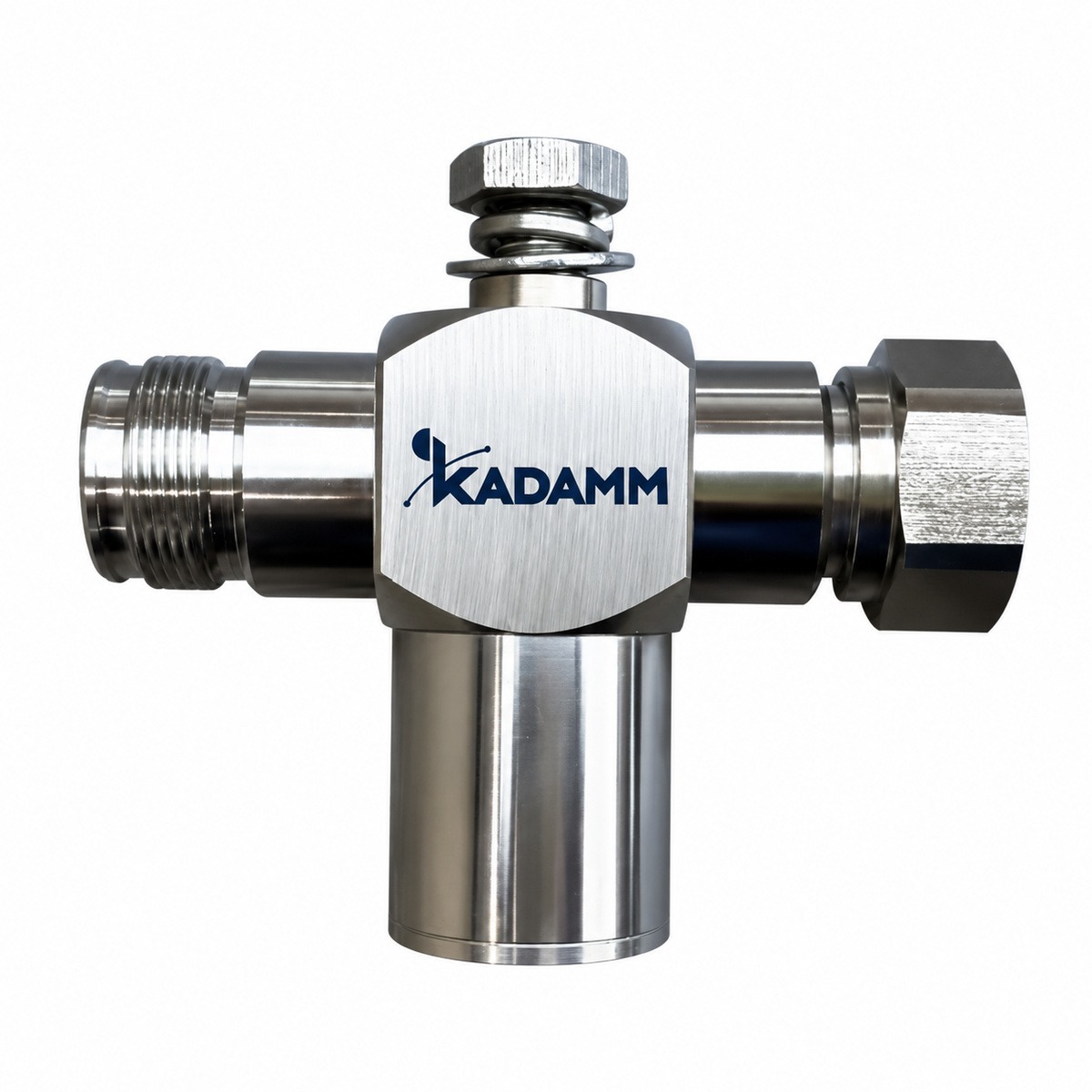

| KADAMM РЗ-44-MF-03-01 | — | 690–2700 | 550 Вт | ≤1,20 | — | 4.3-10 (розетка – вилка) | — | — | ≤0,2 дБ |

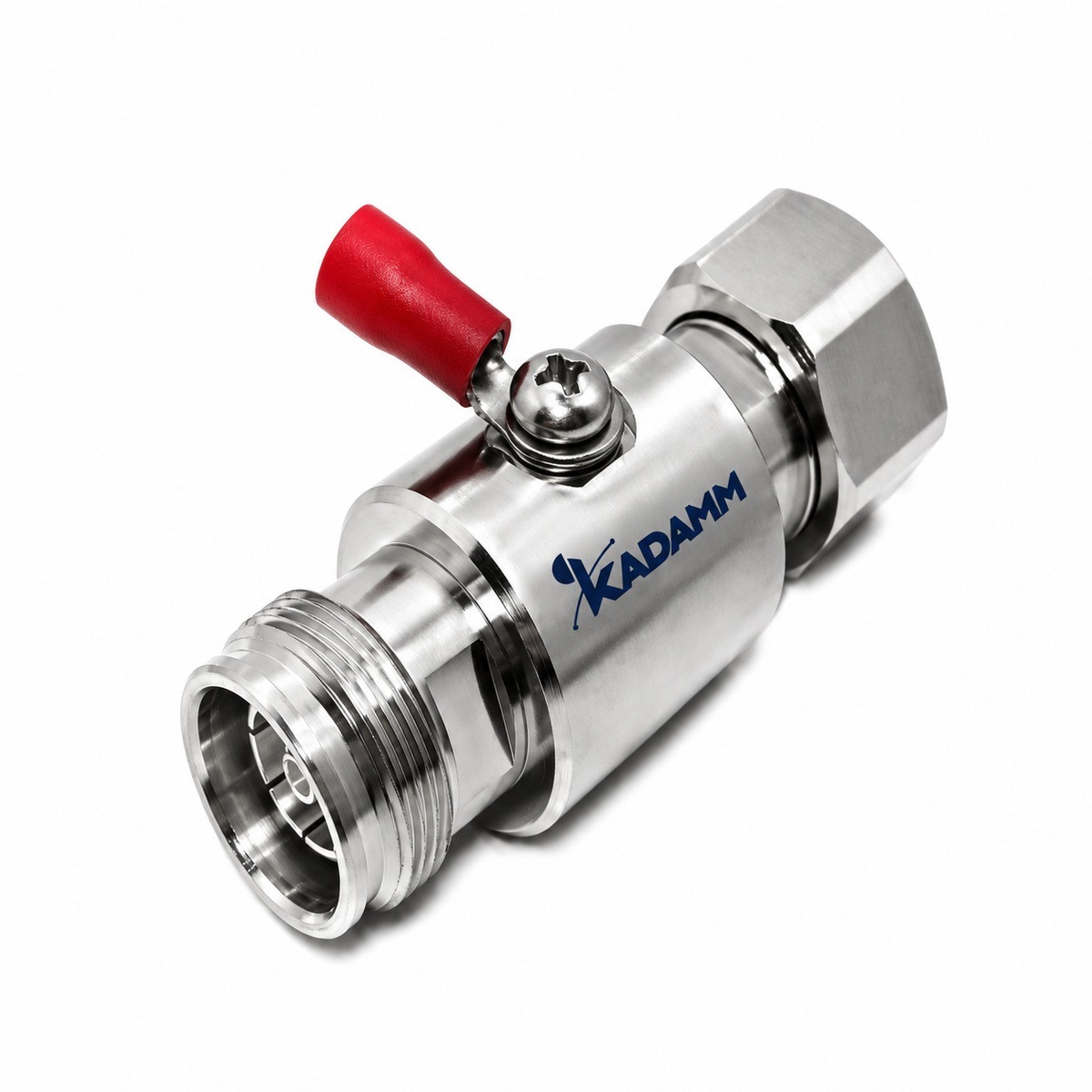

| KADAMM РЗ-44-MM-06-01 | 90 | DC–6000 | 150 Вт (опционально до 200 Вт) | ≤1,35 | — | 4.3-10 (вилка) | — | IP67 | 0,5 дБ |

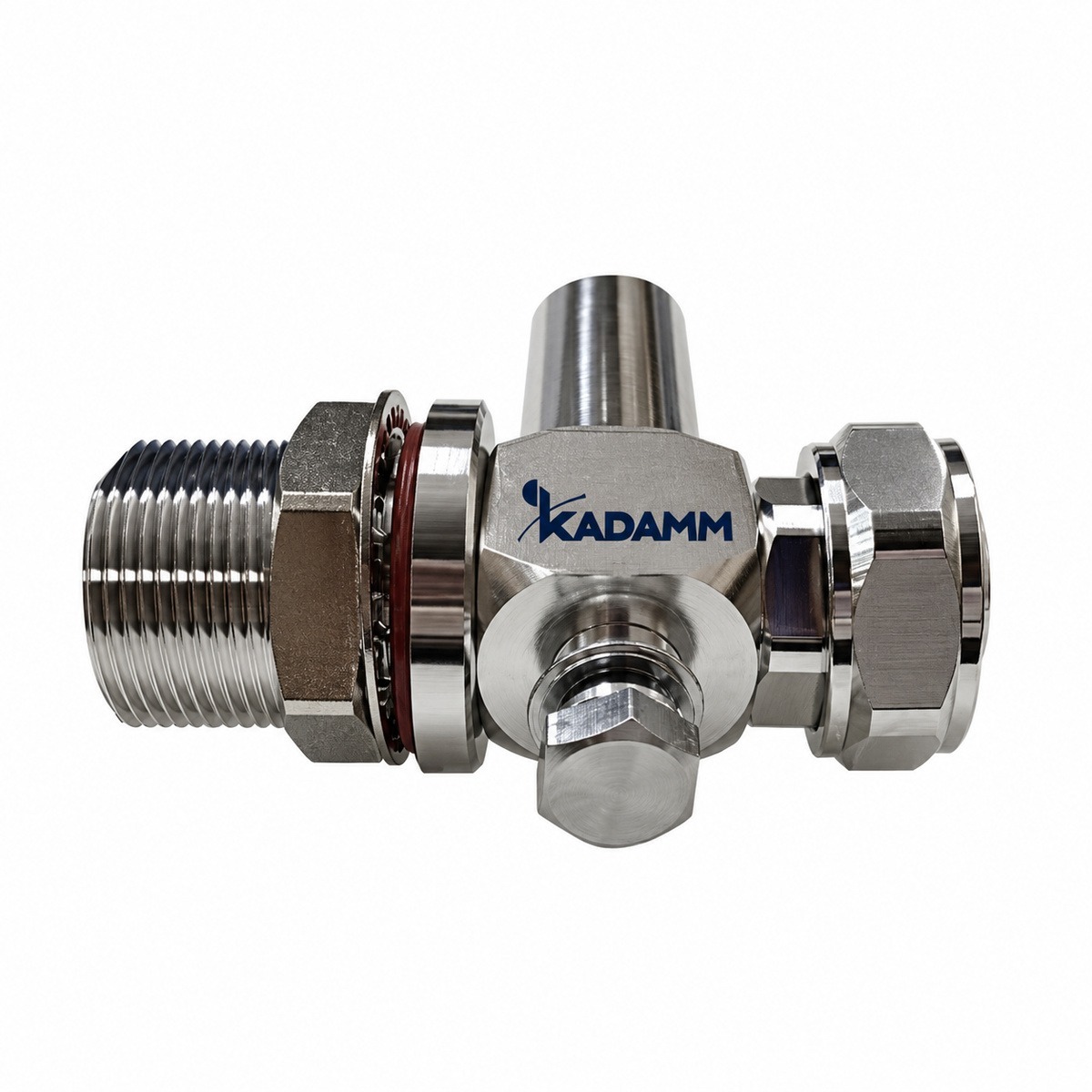

| KADAMM РЗ-77-FF-03-01 | — | 380–512 | 3000 Вт | уточняйте у менеджера | — | 7/16 DIN (розетка – вилка) | −40…+85 °C | IP67 | ≤0,2 дБ |

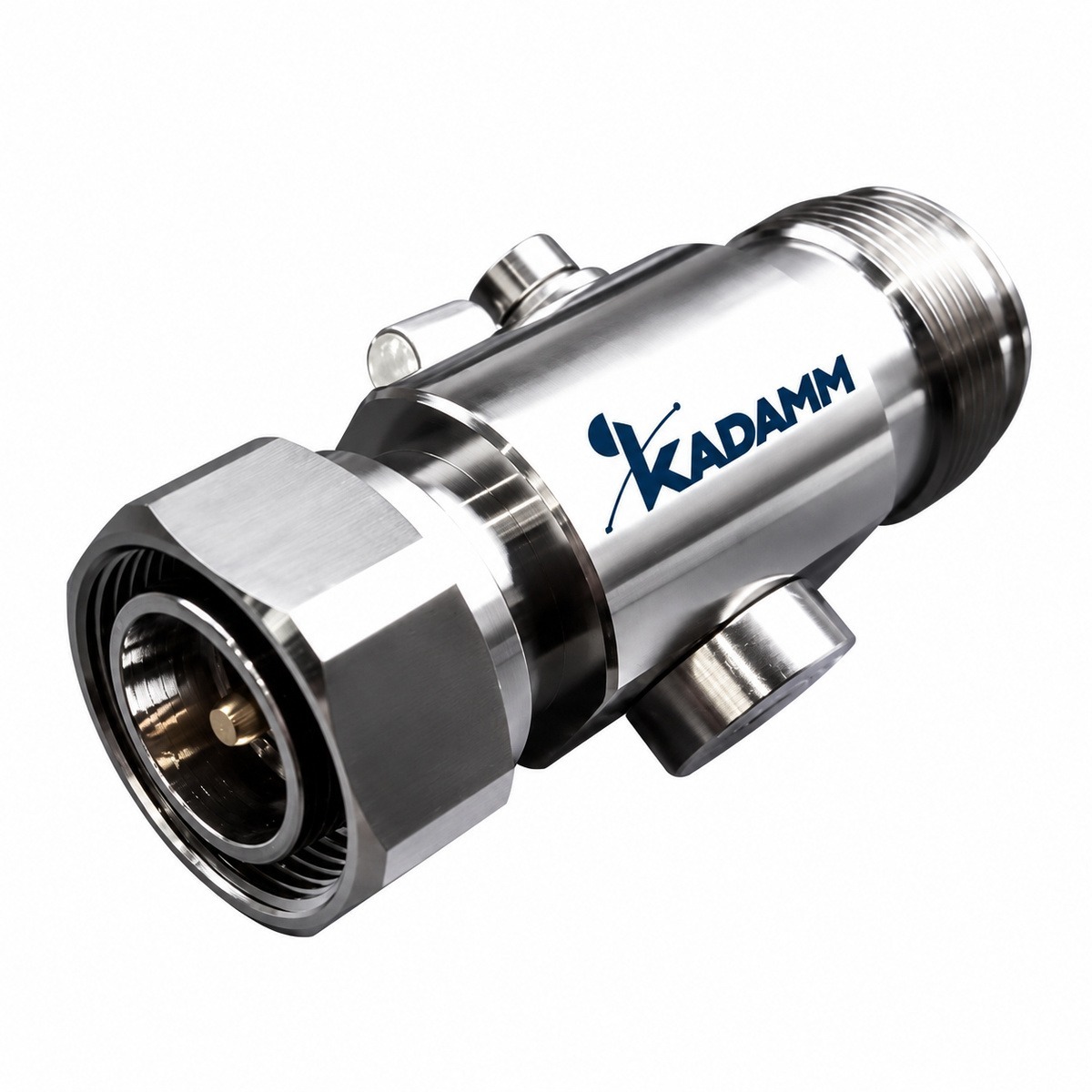

| KADAMM РЗ-MF-03-06 | 90 / 150 / 230 / 350 ±20% | DC–3000 | 200 Вт | ≤1,25 | — | N (вилка – розетка) | −30…+85 °C | — | — |

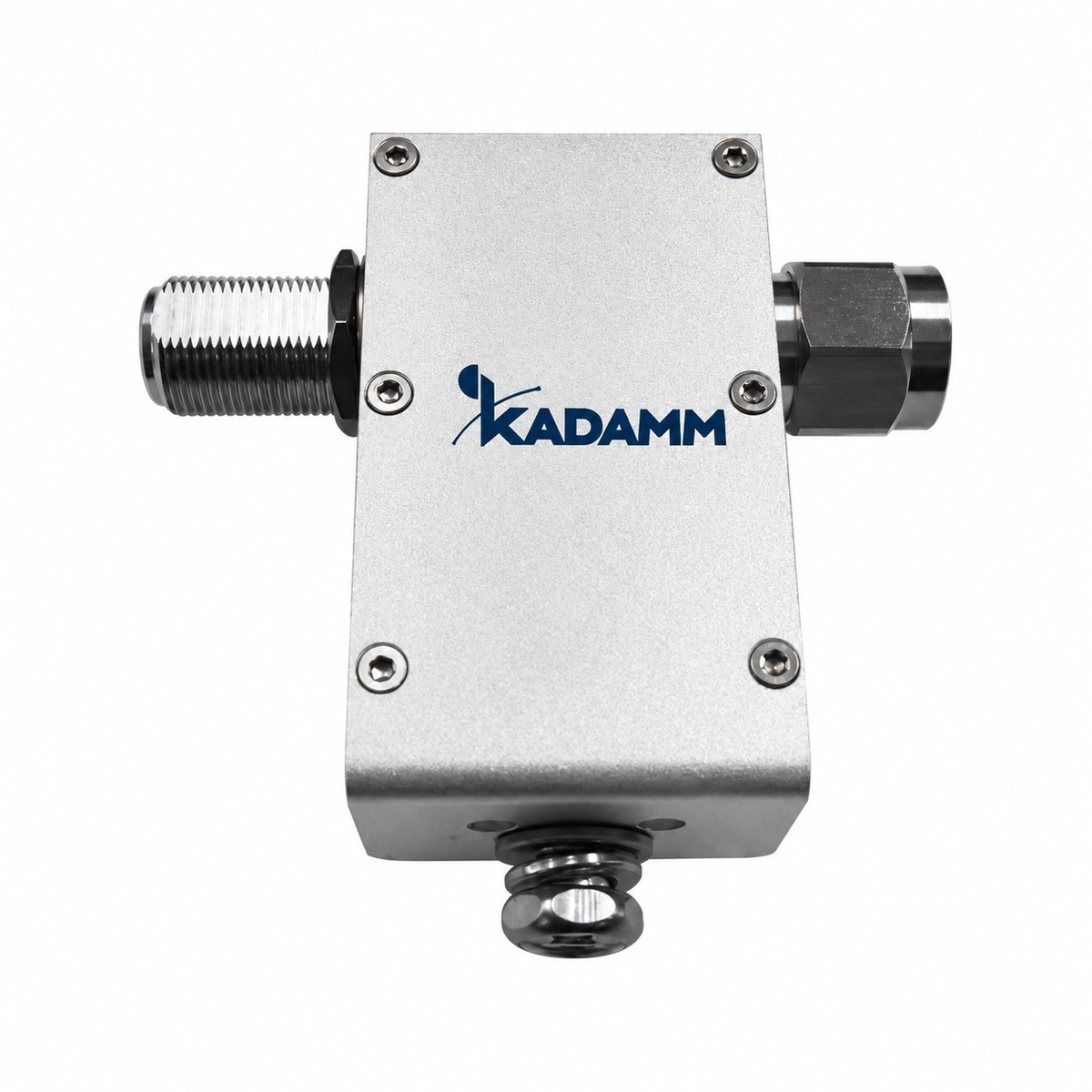

| KADAMM РЗ-MM-03-01 | менее 20 | 1200–2600 | 100 Вт | ≤1,2 | — | N (вилка – розетка) | −40…+85 °C | — | 0,2 дБ |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание РЗ-DC/6000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для РЗ-DC/6000.
Применение
Грозоразрядники ставят на вводе фидеров в здание, на входах базовых станций, ретрансляторов и приёмников.
Сети и службы в полосах РЗ-DC/6000:
Перед заказом KADAMM РЗ-DC/6000 сверьте с проектом:
- Частоты оборудования — внутри 0–6000 МГц
- Разъёмы — 2 × 4.3-10 (розетка), 4.3-10 (вилка), 4.3-10 (розетка – вилка), 4.3-10 (розетка – розетка), 4.3-10 (розетка), 7/16 DIN (розетка – вилка), N (вилка – розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 2 × 4.3-10 (розетка), 4.3-10 (вилка), 4.3-10 (розетка – вилка), 4.3-10 (розетка – розетка), 4.3-10 (розетка), 7/16 DIN (розетка – вилка), N (вилка – розетка).
- Уличные соединения РЗ-DC/6000 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление РЗ-DC/6000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание РЗ-DC/6000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM РЗ-DC/6000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора РЗ-DC/6000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM РЗ-DC/6000 | KADAMM РЗЧ-44-FF-03-01 |
|---|---|---|
| Фото |  |  |
| Диапазон частот | 0–6000 МГц | 690–2700 МГц |
| Порты | 2 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | — |
