Согласующие трансформаторы KADAMM в серии ТС: 6 моделей, до 3 ГГц, соединители по таблице исполнений.
О серии

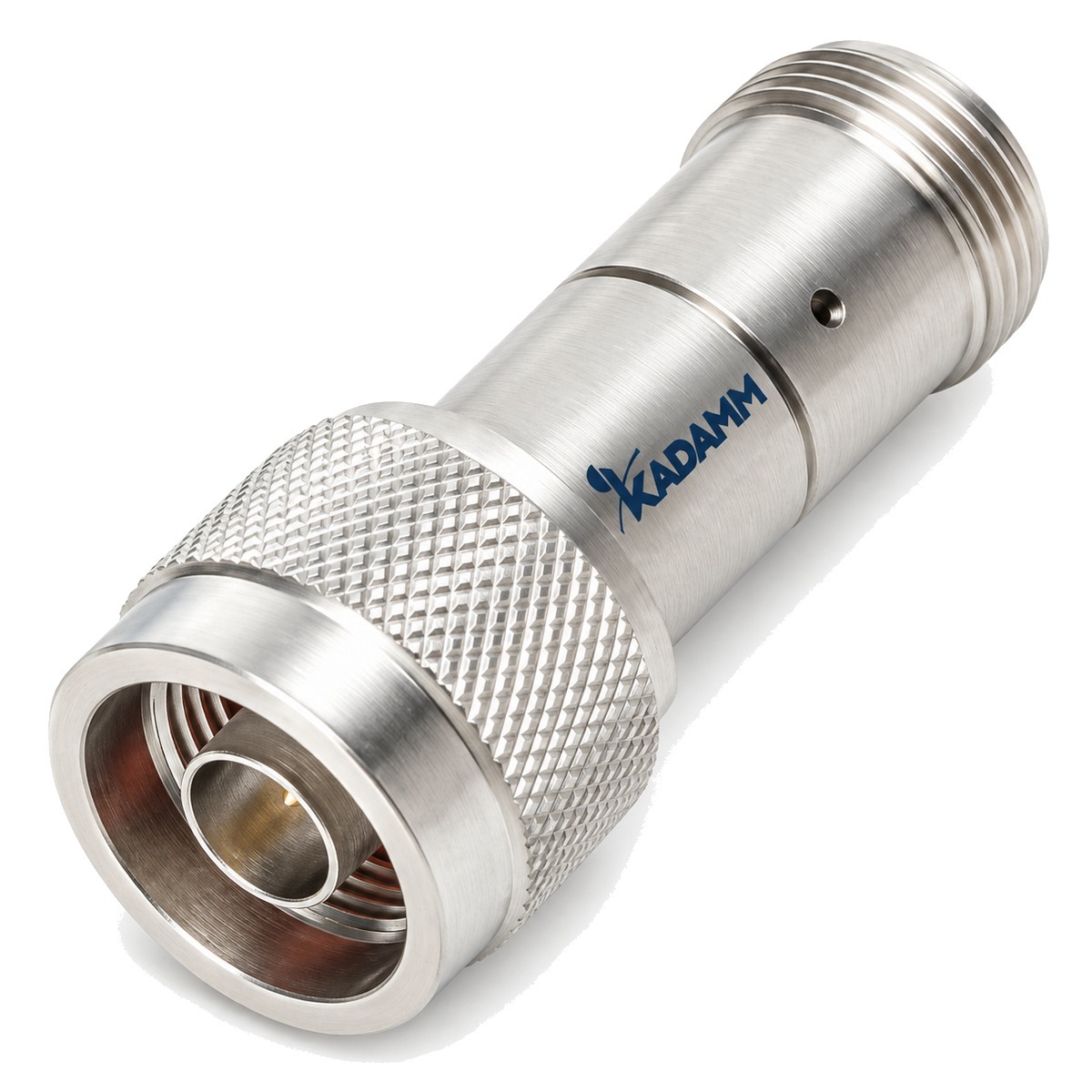

Изделия серии KADAMM ТС согласуют тракты с разным волновым сопротивлением. В серии ТС — 6 моделей, общий диапазон до 3 ГГц, соединители по таблице исполнений.
По моделям KADAMM ТС: КСВН от 1,06 до 1,25; мощность от 2 до 50 Вт. Модели внутри серии ТС отличаются параметрами: частоты, мощность, КСВН, неравномерность АЧХ, дБ. Общее для всех моделей ТС: вносимые потери, дБ, не более — 5,7; соединители на выбор (50Ом) — SMA, N, BNC; соединители на выбор (75Ом) — N, BNC, F.
Типовые задачи для серии ТС: переход между трактами 50 и 75 Ом; измерения на телевизионном оборудовании; согласование нагрузок. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ТС.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 5,7 |
| Соединители на выбор (50Ом) | SMA, N, BNC |
| Соединители на выбор (75Ом) | N, BNC, F |
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Неравномерность АЧХ, дБ, тип. |
|---|---|---|---|---|
| KADAMM ТС-1302-WX-YZ | 0–1,3 | 2 | 1,06 | 0,1 |
| KADAMM ТС-1305-WX-YZ | 0–1,3 | 5 | 1,06 | 0,1 |
| KADAMM ТС-1350-WX-YZ | 0–1,3 | 50 | 1,2 | 0,1 |
| KADAMM ТС-3002-WX-YZ | 0–3 | 2 | 1,15 | 0,15 |
| KADAMM ТС-3005-WX-YZ | 0–3 | 5 | 1,15 | 0,15 |
| KADAMM ТС-3050-WX-YZ | 0–3 | 50 | 1,25 | 0,15 |
Вопросы по серии
Общий диапазон серии ТС — до 3 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ТС — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ТС-1302-WX-YZ», и количество.
К серии ТС прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
