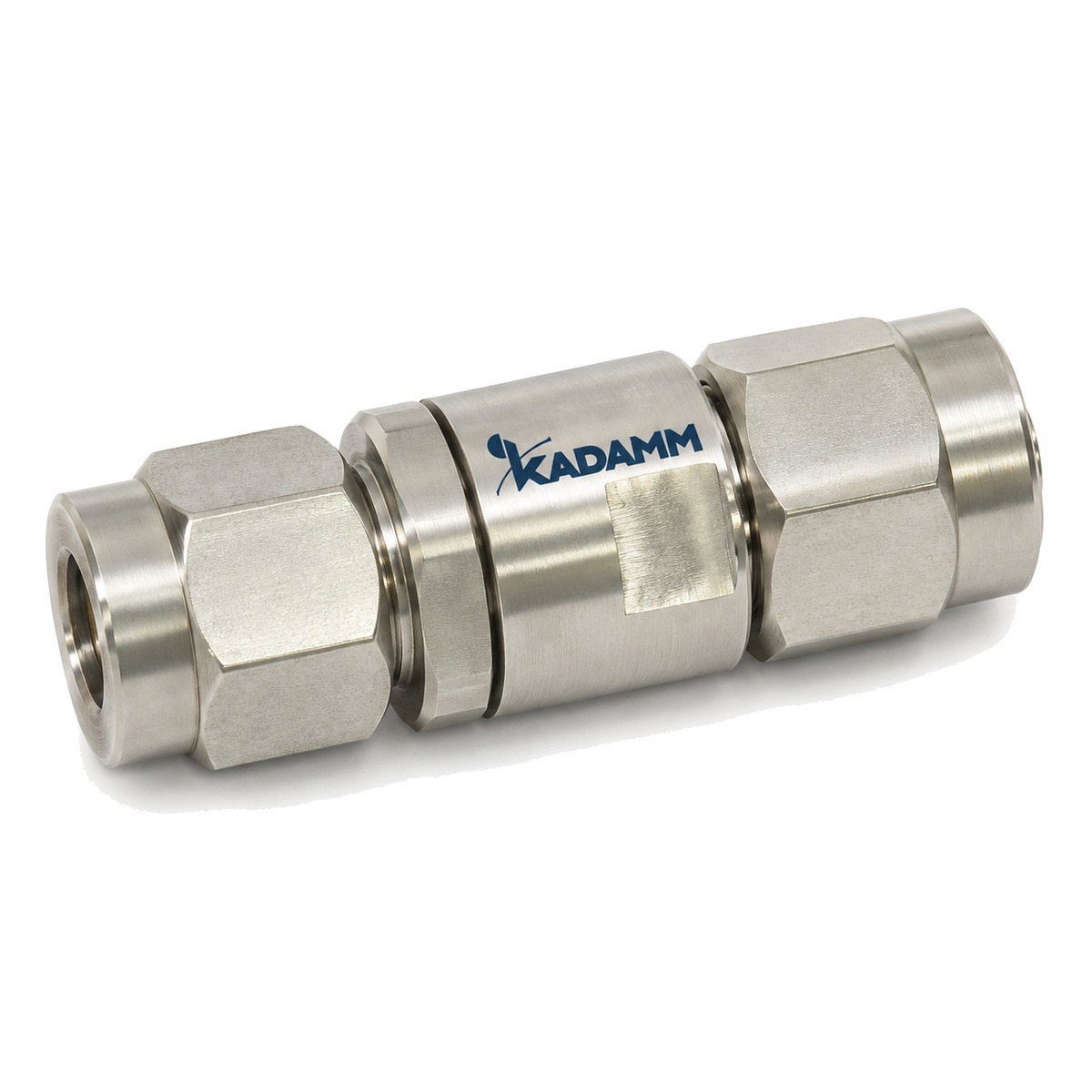

Разделители постоянного тока KADAMM в серии РПТ-ВВ: 8 моделей, 50 МГц – 18 ГГц, соединители N.
О серии
Изделия серии KADAMM РПТ-ВВ пропускают высокую частоту и не пропускают постоянную составляющую. Состав серии РПТ-ВВ: 8 моделей, общий диапазон 50 МГц – 18 ГГц, соединители N.
По моделям KADAMM РПТ-ВВ: вносимые потери от 0,25 до 0,8 дБ; КСВН от 1,15 до 1,5. Модели внутри серии РПТ-ВВ отличаются параметрами: частоты, потери, КСВН, соединители, габариты, напряжение.
Где применяют KADAMM РПТ-ВВ: защита входов приборов; развязка каскадов по питанию; измерительные тракты. Нужное исполнение РПТ-ВВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Габариты, мм | Напряжение, В |
|---|---|---|---|---|---|---|
| KADAMM РПТ-100/18000-K1-NNF | 0,1–18 | 0,8 | 1,4 | N вилка-N розетка | Ø20×61 | 100 |
| KADAMM РПТ-100/18000-K1-SSF | 0,1–18 | 0,8 | 1,45 | SMA вилка-SMA розетка | Ø11×40 | 100 |
| KADAMM РПТ-100/6000-3K-44F | 0,1–6 | 0,3 | 1,25 | 4,3-10 вилка-4,3-10 розетка | Ø26×60 | 3000 |
| KADAMM РПТ-100/6000-3K-77F | 0,1–6 | 0,3 | 1,25 | 7/16 вилка-7/16 розетка | Ø32×80 | 3000 |
| KADAMM РПТ-50/8000-3K-NNF | 0,05–8 | 0,5 | 1,5 | N вилка-N розетка | Ø38×78,5 | 3000 |
| KADAMM РПТ-80/3000-3K-NNF-A | 0,08–3 | 0,25 | 1,15 | N вилка-N розетка | Ø38×76 | 3000 |
| KADAMM РПТ-80/3000-3K-NNF-B | 0,08–3 | 0,25 | 1,15 | N вилка-N розетка | Ø38×78,2 | 3000 |
| KADAMM РПТ-80/6000-3K-NNF | 0,08–6 | 0,35 | 1,25 | N вилка-N розетка | Ø38×78,5 | 3000 |
Вопросы по серии
Общий диапазон серии РПТ-ВВ — 50 МГц – 18 ГГц; полоса каждой модели указана в таблице исполнений.
В серии РПТ-ВВ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM РПТ-100/18000-K1-NNF», и количество.
К серии РПТ-ВВ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
