KADAMM РПТ — серия производства KADAMM (КАДАММ): 18 моделей, 700 кГц – 110 ГГц, соединители SMA.
О серии

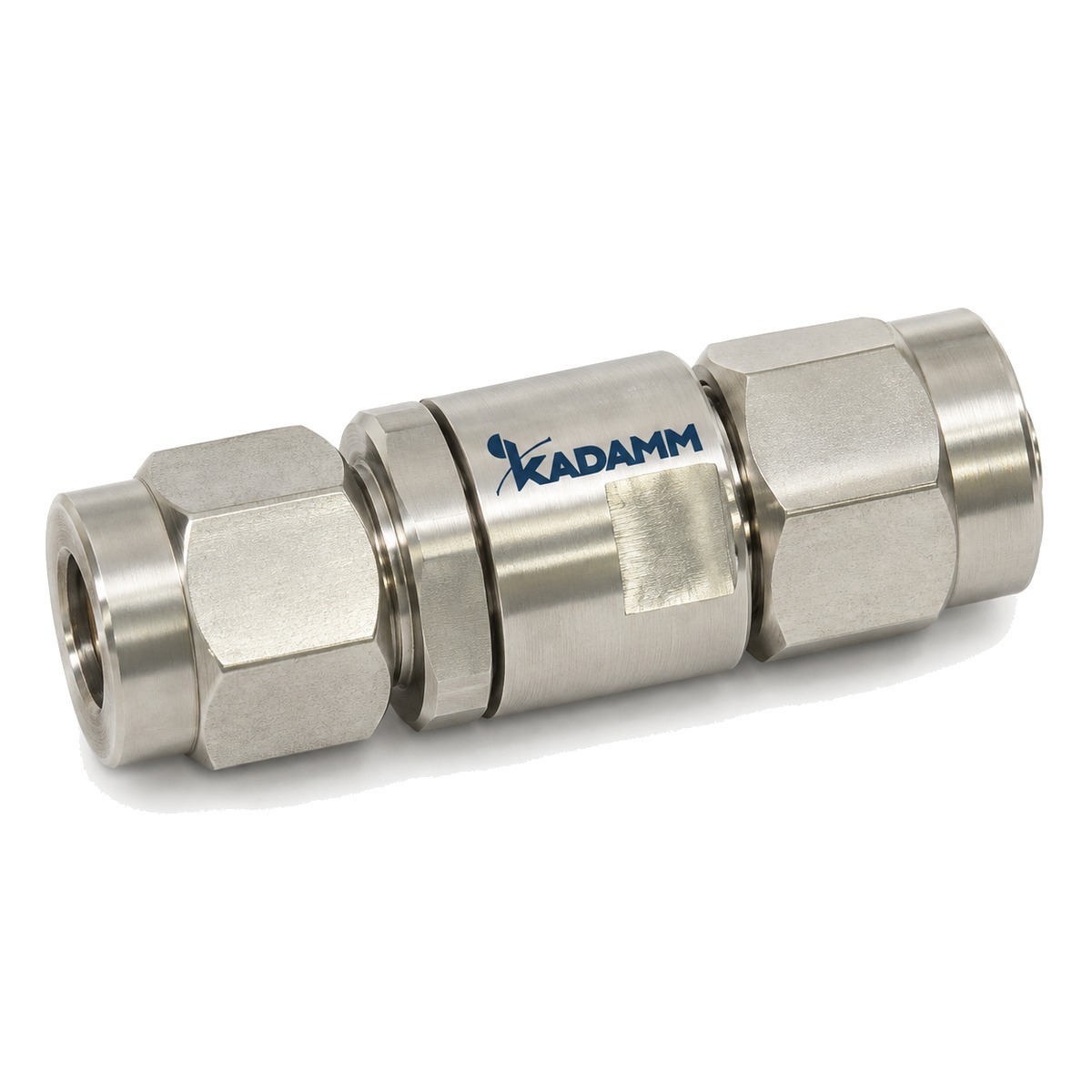

Изделия серии KADAMM РПТ пропускают высокую частоту и не пропускают постоянную составляющую. Состав серии РПТ: 18 моделей, общий диапазон 700 кГц – 110 ГГц, соединители SMA.
По моделям KADAMM РПТ: вносимые потери от 0,4 до 2 дБ; КСВН от 1,25 до 2. Исполнения РПТ различаются по параметрам: частоты, потери, КСВН, соединители, габариты, напряжение.
Где применяют KADAMM РПТ: защита входов приборов; развязка каскадов по питанию; измерительные тракты. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения РПТ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Соединитель | Габариты, мм | Напряжение, В |
|---|---|---|---|---|---|---|
| KADAMM РПТ-0,7/67000-VVF-A | 700K–67 | 1 | 1,9 | 1,85 мм вилка-1,85 мм розетка | Ø8×26,9 | 16 |
| KADAMM РПТ-0,7/67000-VVF-B | 700K–67 | 1 | 1,9 | 1,85 мм вилка-1,85 мм розетка | Ø8×26,9 | 50 |
| KADAMM РПТ-10/110000-11F | 0,01–110 | 2 | 2 | 1,0 мм вилка-1,0 мм розетка | длина 31,3 | 50 |
| KADAMM РПТ-10/18000-NFNF | 0,01–18 | 0,6 | 1,25 | N розетка-N розетка | длина 41,8 | 50 |
| KADAMM РПТ-10/18000-NN | 0,01–18 | 0,6 | 1,25 | N вилка-N вилка | длина 43,4 | 50 |
| KADAMM РПТ-10/26500-33 | 0,01–26,5 | 0,8 | 1,3 | 3,5 мм вилка-3,5 мм вилка | Ø9×34,9 | 50 |
| KADAMM РПТ-10/26500-33F | 0,01–26,5 | 0,8 | 1,3 | 3,5 мм вилка-3,5 мм розетка | Ø9×33,8 | 50 |
| KADAMM РПТ-10/26500-3F3F | 0,01–26,5 | 0,8 | 1,3 | 3,5 мм розетка-3,5 мм розетка | Ø9×32,7 | 50 |
| KADAMM РПТ-10/26500-SFSF | 0,01–26,5 | 0,8 | 1,3 | SMA розетка-SMA розетка | Ø9×28,8 | 50 |
| KADAMM РПТ-10/26500-SS | 0,01–26,5 | 0,8 | 1,3 | SMA вилка-SMA вилка | Ø9×31,1 | 50 |
| KADAMM РПТ-10/26500-SSF | 0,01–26,5 | 0,8 | 1,3 | SMA вилка-SMA розетка | Ø9×30 | 50 |
| KADAMM РПТ-10/3000-SFSF | 0,01–3 | 0,6 | 1,3 | SMA розетка-SMA розетка | 22×20×12 | 50 |
| KADAMM РПТ-10/40000-KK | 0,01–40 | 0,8 | 1,3 | 2,92 мм вилка-2,92 мм вилка | Ø9×26 | 50 |
| KADAMM РПТ-10/40000-KKF | 0,01–40 | 0,8 | 1,3 | 2,92 мм вилка-2,92 мм розетка | Ø9×25 | 50 |
| KADAMM РПТ-10/50000-22 | 0,01–50 | 0,8 | 1,3 | 2,4 мм вилка-2,4 мм вилка | Ø9×25,6 | 50 |
| KADAMM РПТ-10/50000-22F | 0,01–50 | 0,8 | 1,3 | 2,4 мм вилка-2,4 мм розетка | Ø9×26,8 | 50 |
| KADAMM РПТ-10/50000-2F2F | 0,01–50 | 0,8 | 1,3 | 2,4 мм розетка-2,4 мм розетка | Ø9×28 | 50 |
| KADAMM РПТ-10/67000-VVF | 0,01–67 | 0,4 | 1,65 | 1,85 мм вилка-1,85 мм розетка | длина 18,3 | 25 |
Вопросы по серии
Общий диапазон серии РПТ — 700 кГц – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии РПТ — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM РПТ-0,7/67000-VVF-A», и количество.
Техническое описание серии РПТ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
