Грозоразрядник: 690–2700 МГц.
Что представляет собой устройство

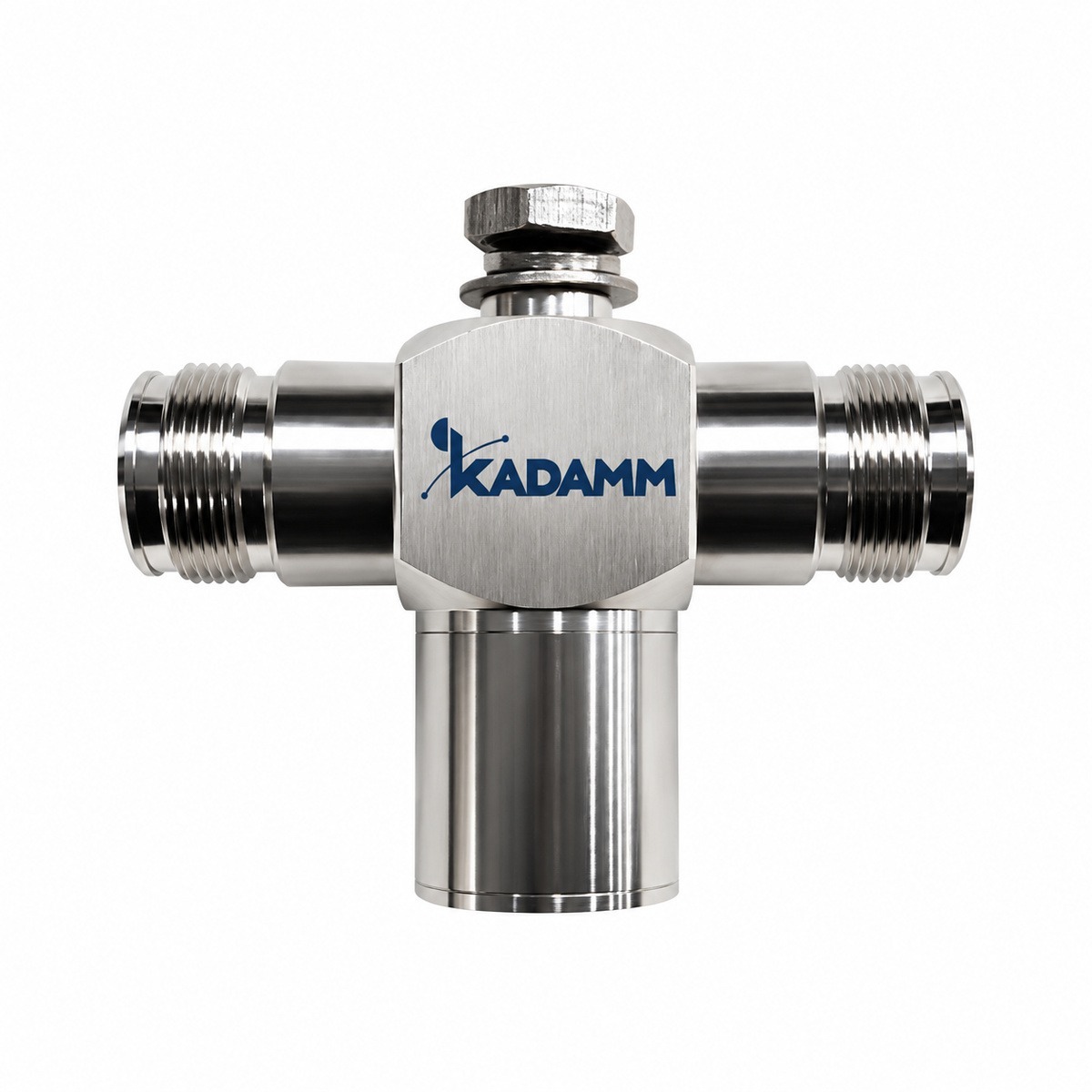

KADAMM РЗЧ-44-FF-03-01 — грозоразрядник диапазона 690–2700 МГц. Коаксиальный грозоразрядник ставят на фидер у входа в здание или шкаф: при грозовом разряде или наводке он отводит импульс перенапряжения с центрального проводника на заземление и защищает дорогое оборудование.
Газоразрядные разрядники пропускают постоянный ток по центральной жиле — их ставят, когда по фидеру идёт питание МШУ или блоков RET. Четвертьволновые замыкают центральный проводник на землю по постоянному току и постоянный ток не пропускают, зато не изнашиваются и выдерживают многократные удары.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,3; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка – розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 690–2700 МГц, у РЗ-DC/6000 — 0–6000 МГц
- 1 порт, у РЗ-DC/6000 — 2
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу РЗЧ-44-FF-03-01 с запасом по краям.
Согласование РЗЧ-44-FF-03-01 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 690–2700 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,3 |
| Вносимые потери | ≤0,5 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка – розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание РЗЧ-44-FF-03-01.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для РЗЧ-44-FF-03-01.
Применение
Грозоразрядники ставят на вводе фидеров в здание, на входах базовых станций, ретрансляторов и приёмников.
Сети и службы в полосах РЗЧ-44-FF-03-01:
Перед заказом KADAMM РЗЧ-44-FF-03-01 сверьте с проектом:
- Частоты оборудования — внутри 690–2700 МГц
- Разъёмы — 4.3-10 (розетка – розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка – розетка).
- После затяжки соединения РЗЧ-44-FF-03-01 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление РЗЧ-44-FF-03-01 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание РЗЧ-44-FF-03-01 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM РЗЧ-44-FF-03-01 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора РЗЧ-44-FF-03-01 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

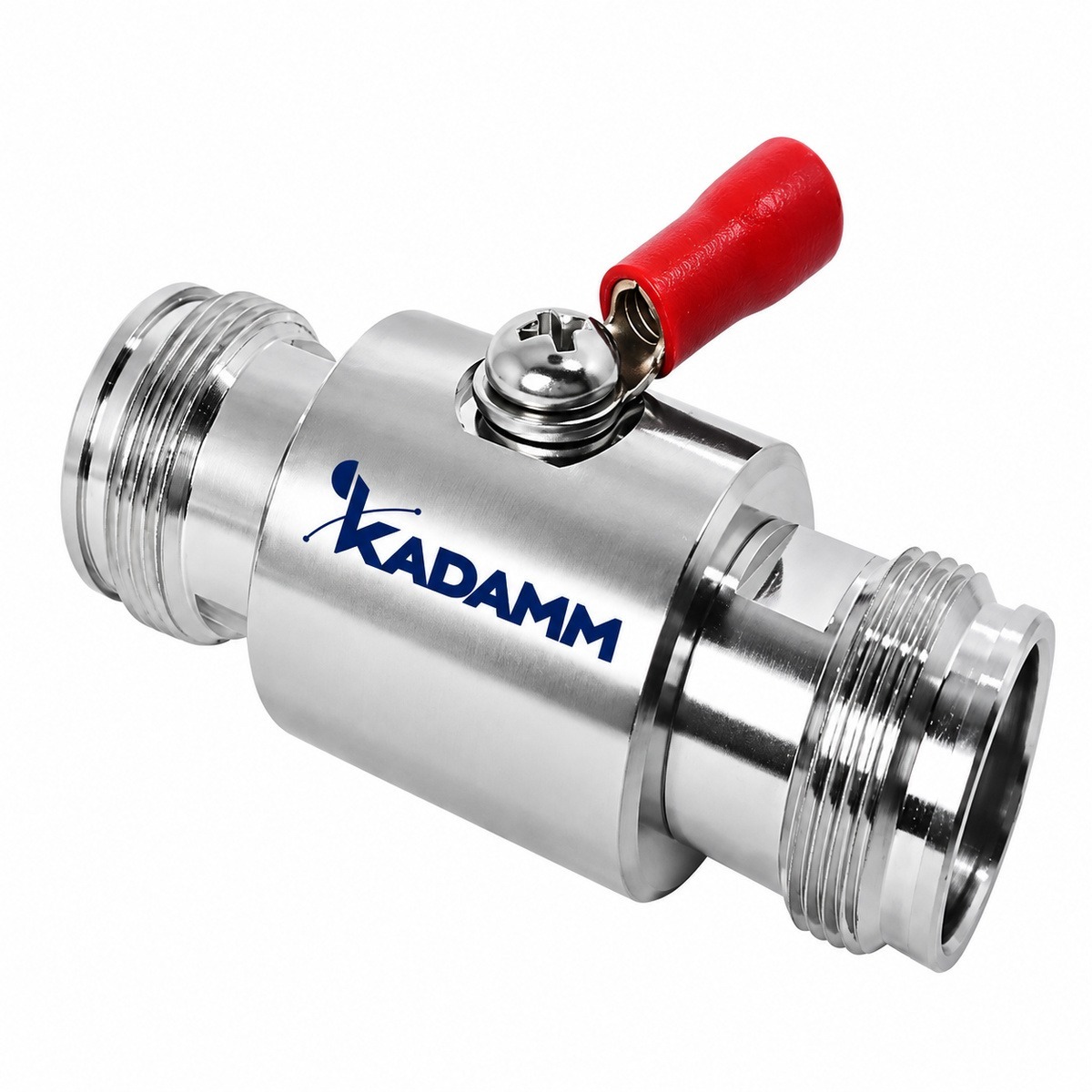

| Параметр | KADAMM РЗЧ-44-FF-03-01 | KADAMM РЗ-DC/6000 |
|---|---|---|
| Фото |  |  |
| Диапазон частот | 690–2700 МГц | 0–6000 МГц |
| Порты | 1 | 2 |
| Масса | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть |
Вопросы и ответы
