KADAMM · Грозоразрядники

Серия KADAMM РЗЧ: 7 моделей, 800 МГц – 6 ГГц, соединители N.

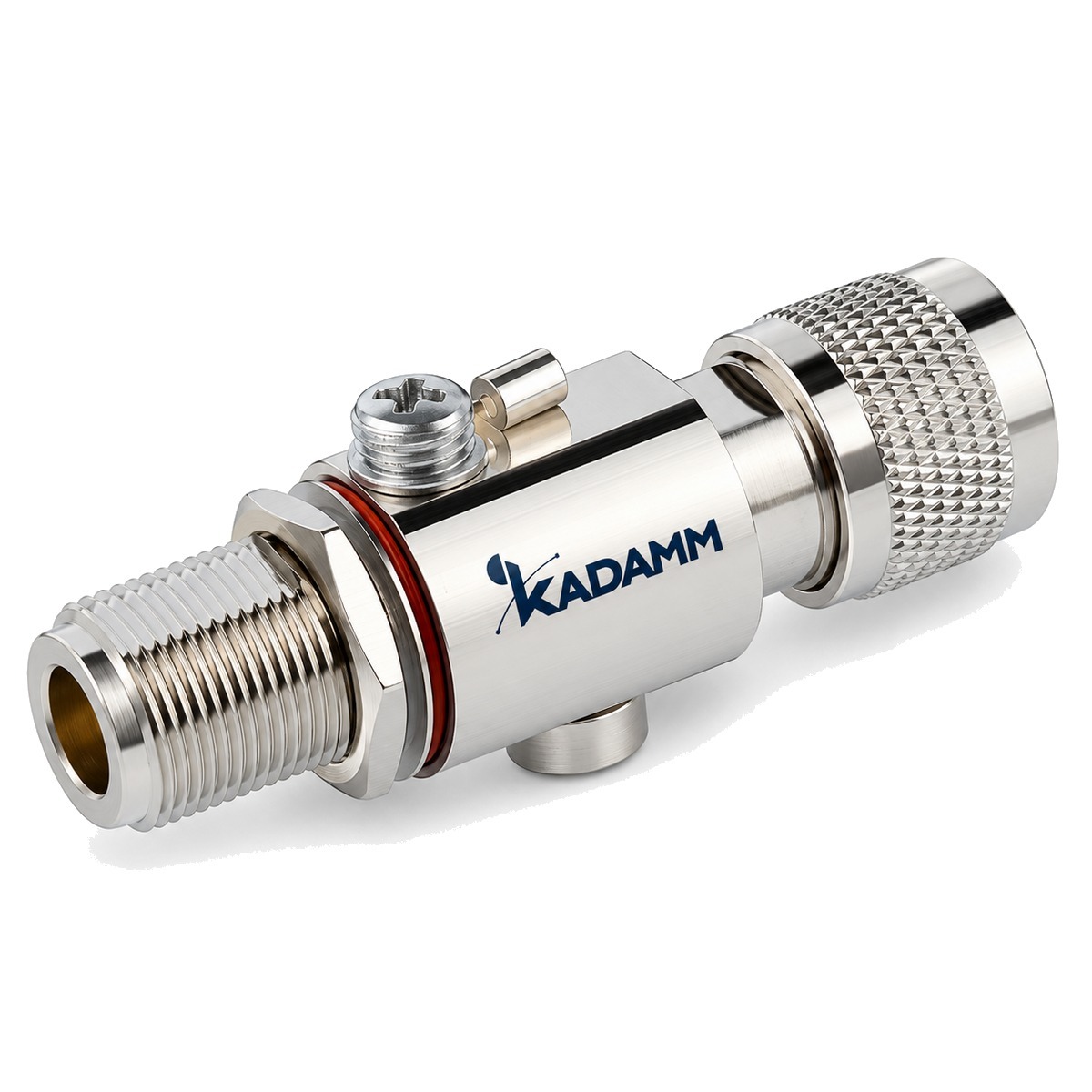

Грозоразрядники четвертьволновые (грозозащита антенн) KADAMM РЗЧ

800 МГц – 6 ГГц

Диапазон частот

Моделей в серии

Соединитель

О серии

Грозоразрядники серии РЗЧ отводят импульсы перенапряжения из кабеля на землю. Состав серии РЗЧ: 7 моделей, общий диапазон 800 МГц – 6 ГГц, соединители N.

По моделям KADAMM РЗЧ: вносимые потери от 0,2 до 0,3 дБ; КСВН от 1,2 до 1,25; мощность от 500 до 2500 Вт. Модели внутри серии РЗЧ отличаются параметрами: частоты, мощность, потери, КСВН, соединители, габариты. Общее для всех моделей РЗЧ: напряжение питания, В (пост.) — -.

Типовые задачи для серии РЗЧ: защита оборудования от наведённых разрядов; вводы антенных кабелей; мачтовые площадки. Нужное исполнение РЗЧ выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 800 МГц – 6 ГГцПолосу каждой модели РЗЧ смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

ЧастотыВыбирая модель РЗЧ, сверьте её полосу с крайними частотами вашей системы.

МощностьСверьте мощность передатчика с допустимой для выбранной модели РЗЧ.

ПотериНа высоких частотах потери РЗЧ растут: сравнивайте их на верхней частоте тракта.

КСВНЧем ниже КСВН модели РЗЧ, тем меньше отражений и неравномерность в тракте.

СоединителиСоединитель модели РЗЧ подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Напряжение питания, В (пост.)	-

Исполнения серии

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	КСВН	Соединитель	Габариты, мм	Импульсный ток молнии, кА
KADAMM РЗЧ-77-FF-02	0,8–2,7	2500	0,3	1,2	7/16 DIN (р) to	63×64	30
KADAMM РЗЧ-77-MF-02	0,8–2,5	2500	0,3	1,2	7/16 DIN (в) – 7/16 DIN (р)	63×64	30
KADAMM РЗЧ-FF-02	0,8–2,5	2500	0,2	1,25	N (р) – N (р)	62,7×74	30
KADAMM РЗЧ-FF-06	2–6	500	0,2	1,25	N (р) – N (р)	65×25×23	уточняйте у менеджера
KADAMM РЗЧ-MF-02	0,8–2,5	2500	0,2	1,25	N (в) – N (р)	62,6×81,2	30
KADAMM РЗЧ-MF-06	2,2–6	2500	0,2	1,25	N (в) – N (р)	42,2×64,7	30
KADAMM РЗЧ-MF-06-2	2–6	500	0,2	1,25	N (в) – N (р)	65×25×23	уточняйте у менеджера

Вопросы по серии

В каком диапазоне работает серия KADAMM РЗЧ?

Общий диапазон серии РЗЧ — 800 МГц – 6 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM РЗЧ?

В серии РЗЧ — N. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM РЗЧ?

Назовите артикул исполнения из таблицы, например «KADAMM РЗЧ-77-FF-02», и количество.

Какие документы есть на серию KADAMM РЗЧ?

Техническое описание серии РЗЧ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
