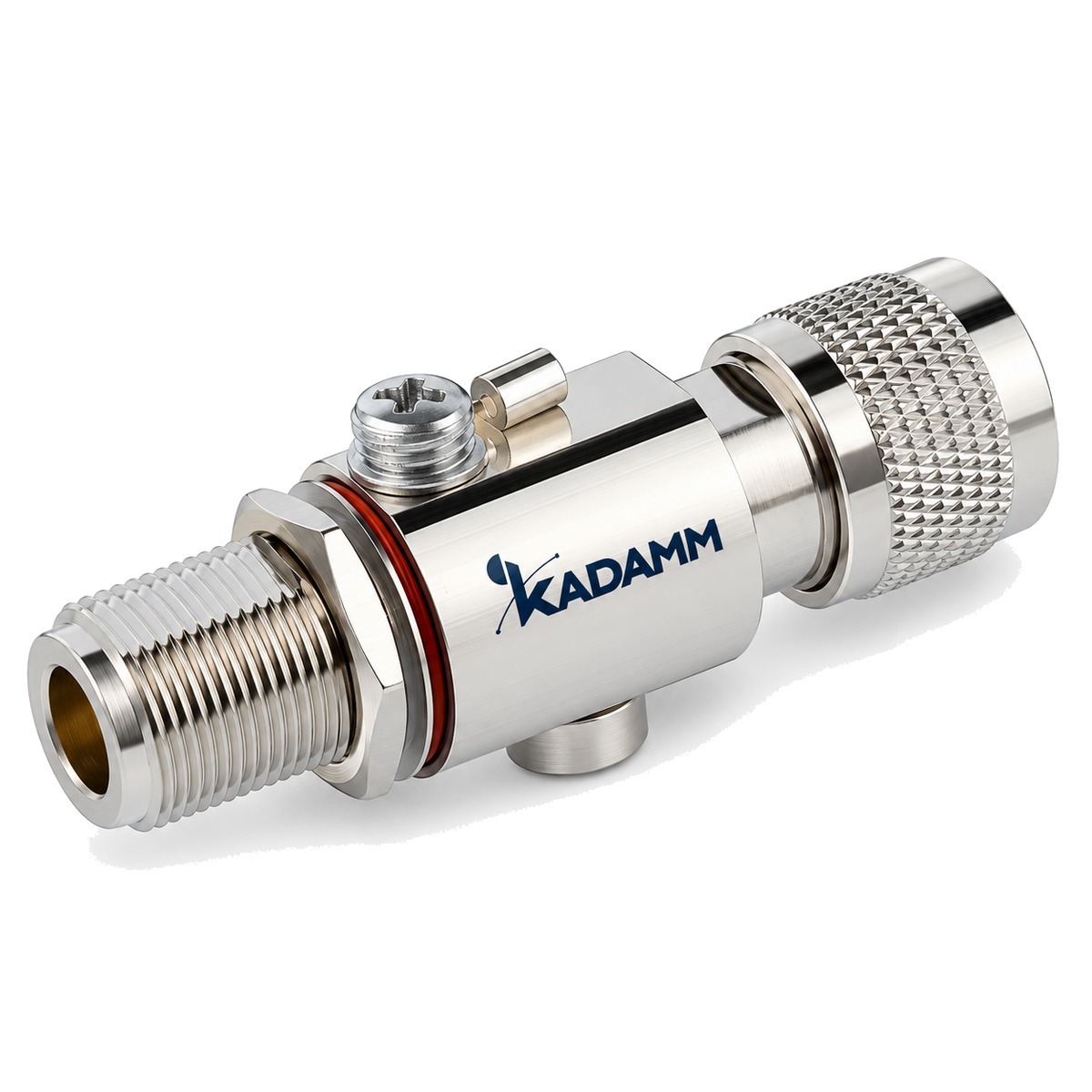

Серия KADAMM РЗ: 17 моделей, до 6 ГГц, соединители N.
О серии
Грозоразрядники серии РЗ отводят импульсы перенапряжения из кабеля на землю. Состав серии РЗ: 17 моделей, общий диапазон до 6 ГГц, соединители N.
По моделям KADAMM РЗ: вносимые потери от 0,25 до 0,45 дБ; КСВН от 1,2 до 1,3; мощность от 200 до 2500 Вт. Исполнения РЗ различаются по параметрам: частоты, мощность, потери, КСВН, соединители, габариты.
Где применяют KADAMM РЗ: защита оборудования от наведённых разрядов; вводы антенных кабелей; мачтовые площадки. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения РЗ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Напряжение срабатывания (пост.), В, по исполнению | Импульсный ток молнии, кА |
|---|---|---|---|---|---|---|---|---|
| KADAMM РЗ-44-FF-03 | 0–3 | 400 | - | 1,2 | 4,3-10 (р) – 4,3-10 (р) | Ø24,5×57,4 | 90 / 150 / 230 / 350 / 600 | 10 |
| KADAMM РЗ-44-MF-03 | 0–3 | 400 | - | 1,2 | 4,3-10 (в) – 4,3-10 (р) | Ø24,5×62,3 | 90 / 150 / 230 / 350 / 600 | 10 |
| KADAMM РЗ-77-MF-03 | 0–3 | 2500 | - | 1,2 | 7/16 DIN (в) – 7/16 DIN (р) | 65,5×52 | - | 10 |
| KADAMM РЗ-FF-03-1 | 0–3 | 200 | 0,25 | 1,2 | N (р) – N (р) | Ø25,2×64,2 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-FF-03-2 | 0–3 | 200 | 0,25 | 1,2 | SMA (р) – SMA (р) | длина 48,4 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-FF-03-IT | 0–3 | 200 | 0,25 | 1,2 | F (р) – F (р), дюймовая резьба | длина 46,7 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-FF-06-1 | 0–6 | 200 | 0,3 | 1,3 | N (р) – N (р) | длина 58,3 | 230 | 20 |
| KADAMM РЗ-MF-03-1 | 0–3 | 200 | 0,25 | 1,2 | N (в) – N (р) | Ø25,2×70,5 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-2 | 0–3 | 200 | 0,25 | 1,2 | SMA (в) – SMA (р) | длина 47 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-3 | 0–3 | 200 | 0,45 | 1,25 | TNC (в) – TNC (р) | длина 50,2 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-4 | 0–3 | 200 | - | 1,2 | BNC (в) – BNC (р) | длина 50,4 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-5 | 0–3 | 200 | 0,25 | 1,2 | N (в) – N (р) | 21,9×69,7 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-IT | 0–3 | 200 | 0,25 | 1,2 | F (в) – F (р), дюймовая резьба | длина 52,8 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-03-MT | 0–3 | 200 | 0,25 | 1,2 | F (в) – F (р), метрическая резьба | длина 52,4 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-06-1 | 0–6 | 200 | 0,25 | 1,2 | N (в) – N (р) | Ø21,65×61,1 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-06-2 | 0–6 | 200 | 0,25 | 1,2 | SMA (в) – SMA (р) | длина 47,3 | 90 / 150 / 230 / 350 / 600 | 20 |
| KADAMM РЗ-MF-06-3 | 0–6 | 200 | 0,45 | 1,25 | TNC (в) – TNC (р) | Ø23×69 | 90 / 150 / 230 / 350 / 600 | 20 |
Вопросы по серии
Общий диапазон серии РЗ — до 6 ГГц; полоса каждой модели указана в таблице исполнений.
В серии РЗ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM РЗ-44-FF-03», и количество.
К серии РЗ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
