Мультиплексеры четырёхдиапазонные: 720–2690 МГц.
Что представляет собой устройство

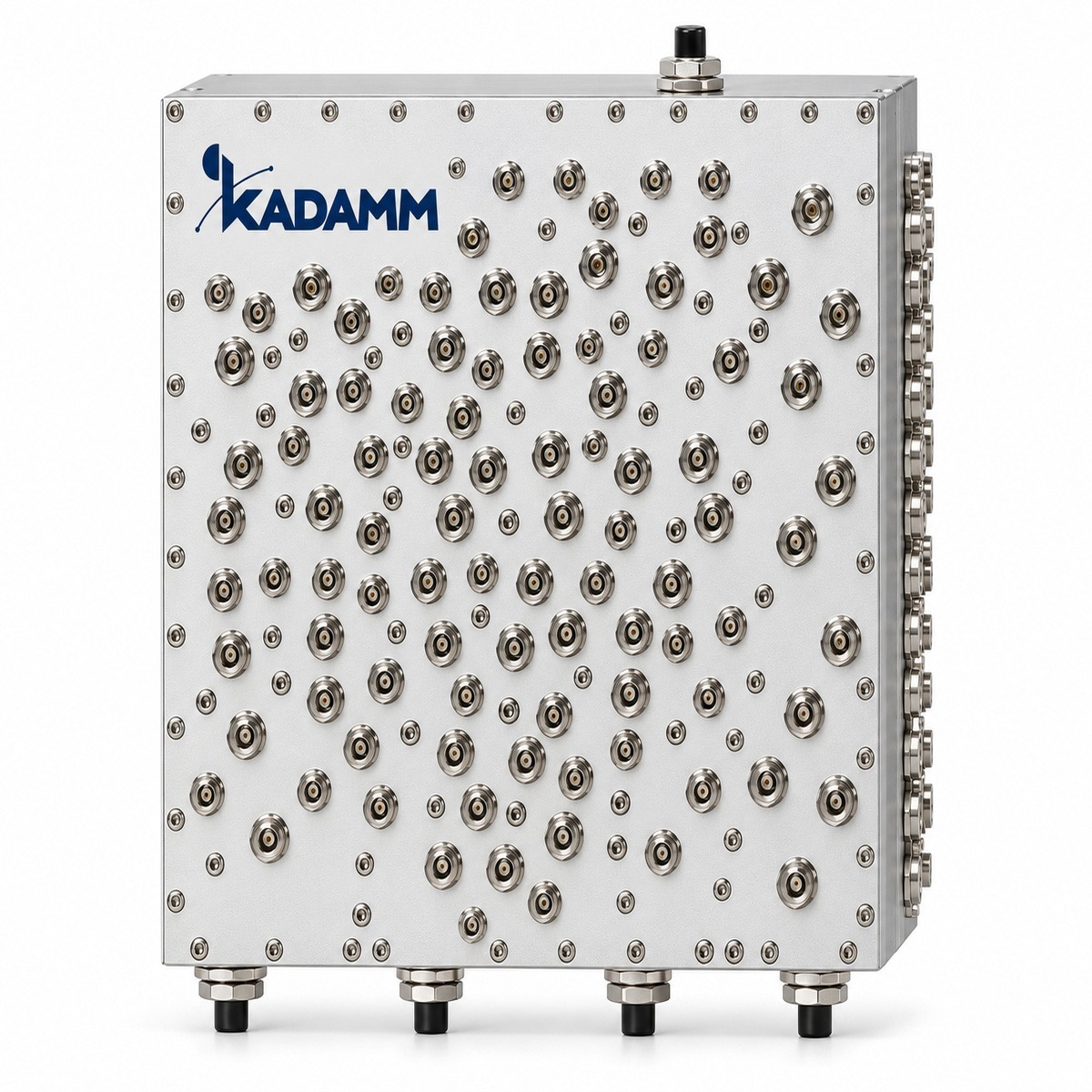

KADAMM МП-Ф-4 — мультиплексеры четырёхдиапазонные. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 720–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: допустимая мощность — 1–200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: конструкция — резонаторные.
В серии 11 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Полос, Полосы портов, МГц, Потери, дБ, Развязка, дБ, Мощность, Вт, Разъёмы, Габариты) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

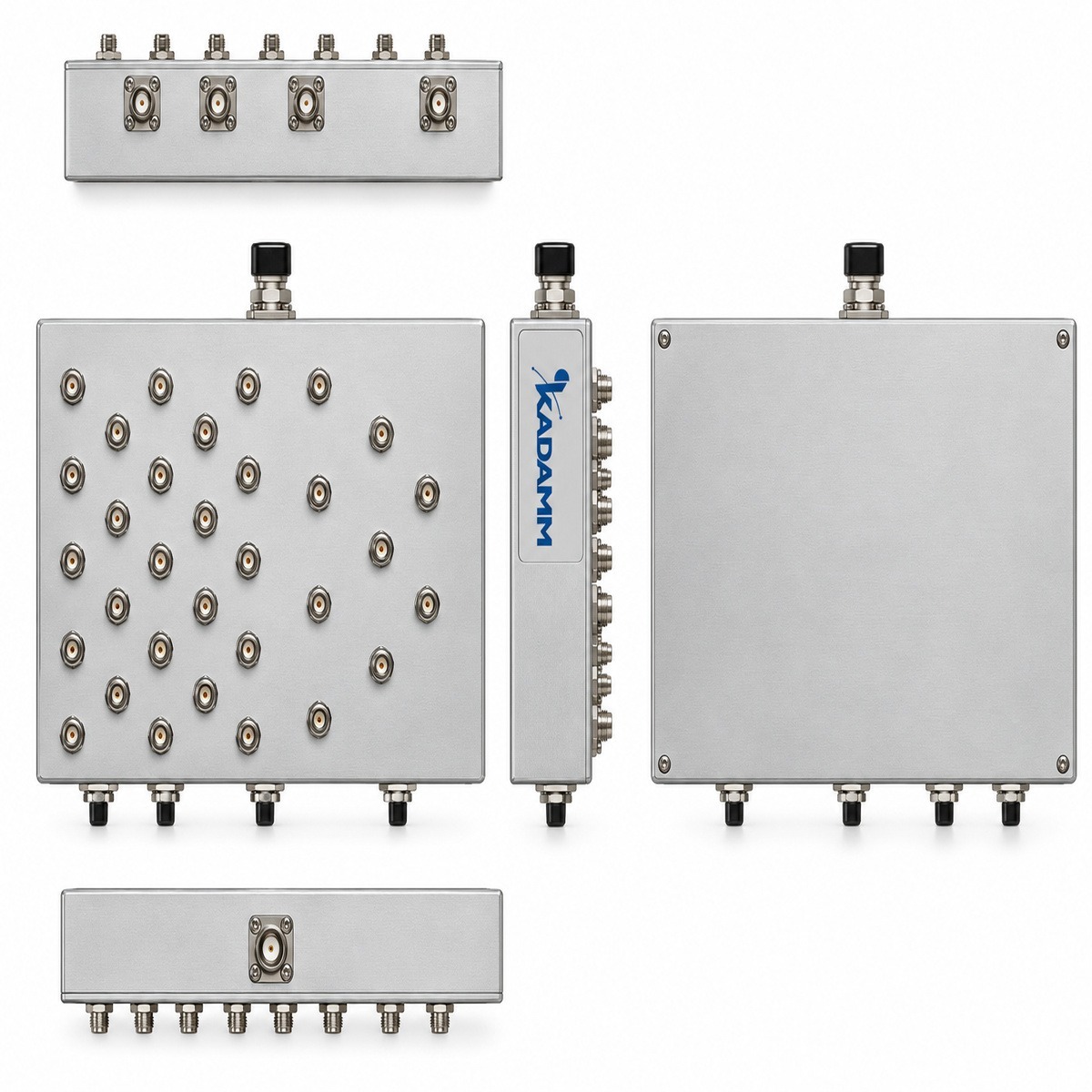

- Полосы 720–2690 МГц, у МП-Ф-6 — 703–2690 МГц
- Разъём по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка), у МП-Ф-6 — по исполнению: N (розетка); SMA (розетка); входы полос SMA (розетка), антенный порт N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

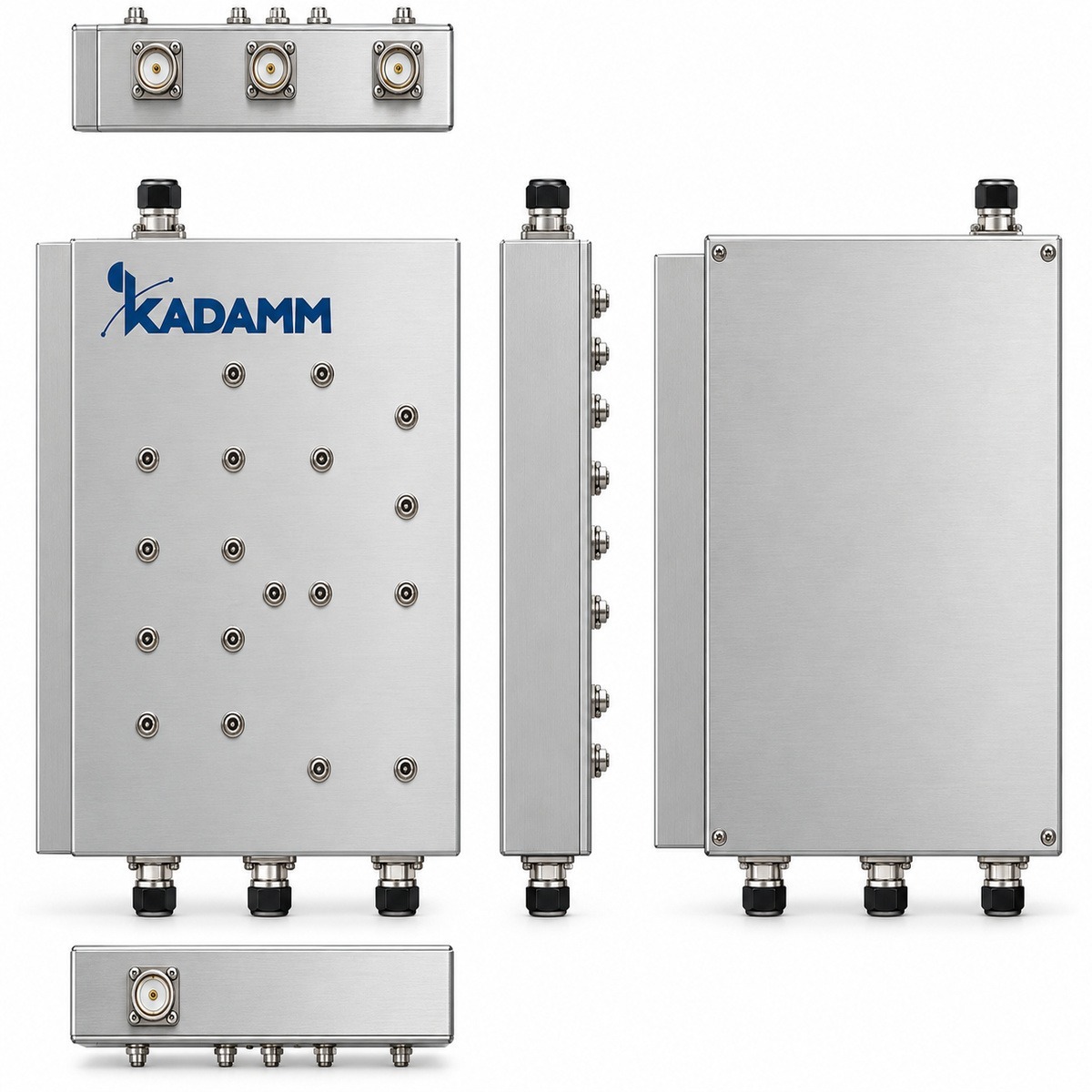

- Полосы 720–2690 МГц, у МП-Ф-3 — 698–2700 МГц
- Разъём по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка), у МП-Ф-3 — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

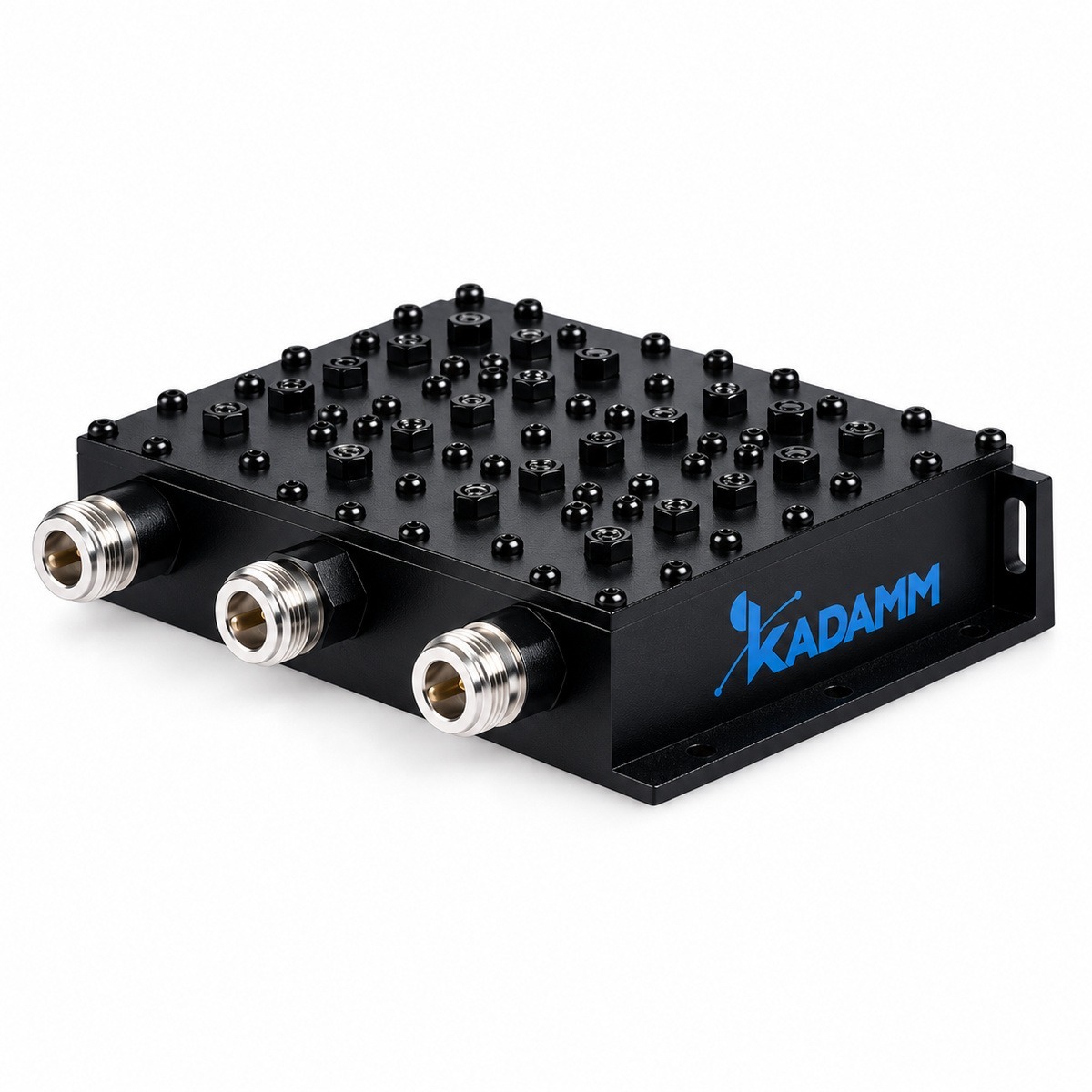

- Полосы 720–2690 МГц, у МП-К — 746–2500 МГц
- Разъём по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка), у МП-К — SMA или N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-Ф-4 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 720–2690 МГц |
| Число полос | 4 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 1–200 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-4-720/2690-SMA | уточняйте у менеджера | 720–960 / 1800–2170 / 2300–2400 / 2500–2615 / 2625–2690 | ≤2,0 | ≥35 | 50 | SMA (розетка) | 155 × 138 × 36 мм |
| KADAMM МП-4-729/2200-N | 4 | 729–756 / 859–894 / 1930–1990 / 2110–2200 | ≤0,8 | ≥55 | 200 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 180 × 40 мм |
| KADAMM МП-4-777/1910-SMA | 4 | 777–787 / 814–849 / 1710–1780 / 1850–1910 | ≤1,0 | ≥55 | 50 | SMA (розетка) | 260 × 180 × 40 мм |
| KADAMM МП-4-780/934-N | уточняйте у менеджера | 780–820 / 885–934 | ≤0,5 / ≤4,0 | ≥50 | 50 | порты 1 и 2 N (розетка), входы полос SMA (розетка) | 170 × 150 × 46 мм |
| KADAMM МП-4-824/1980-SMA | 4 | 824–845 / 880–915 / 1710–1785 / 1920–1980 | ≤2,0 | ≥45 | 1 | SMA (розетка) | 180 × 103 × 34 мм |
| KADAMM МП-4-824/1990-SMA | 4 | 824–849 / 869–894 / 1805–1910 / 1930–1990 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥65 / ≥20 / ≥65 / ≥20 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-824/1990-SMA-2 | 4 | 824–849 / 869–894 / 1850–1910 / 1930–1990 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥48 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-880/1880-SMA | 4 | 880–915 / 925–960 / 1710–1785 / 1805–1880 | ≤1,5 | ≥85 | 20 | SMA (розетка) | 200 × 90 × 80 мм |
| KADAMM МП-4-880/1880-SMA-2 | 4 | 880–915 / 925–960 / 1710–1785 / 1805–1880 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥65 / ≥20 / ≥65 / ≥20 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-880/1880-SMA-3 | 4 | 880–915 / 925–960 / 1710–1785 / 1805–1880 | ≤2,0 / ≤1,5 / ≤2,0 / ≤1,5 | ≥48 | 1 | SMA (розетка) | 155 × 110 × 25,5 мм |
| KADAMM МП-4-880/2400-SMA | 4 | 880–915 / 1710–1785 / 1920–1980 / 2300–2400 | ≤1,0 | ≥17,5 | 20 | SMA (розетка) | 135 × 100 × 34 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-Ф-4.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-Ф-4:
Перед заказом KADAMM МП-Ф-4 сверьте с проектом:
- Частоты оборудования — внутри 720–2690 МГц
- Разъёмы — по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка).
- После затяжки соединения МП-Ф-4 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление МП-Ф-4 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-Ф-4 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-Ф-4 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-Ф-4 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-Ф-4 | KADAMM МП-Ф-6 | KADAMM МП-Ф-3 | KADAMM МП-К |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 720–2690 МГц | 703–2690 МГц | 698–2700 МГц | 746–2500 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
