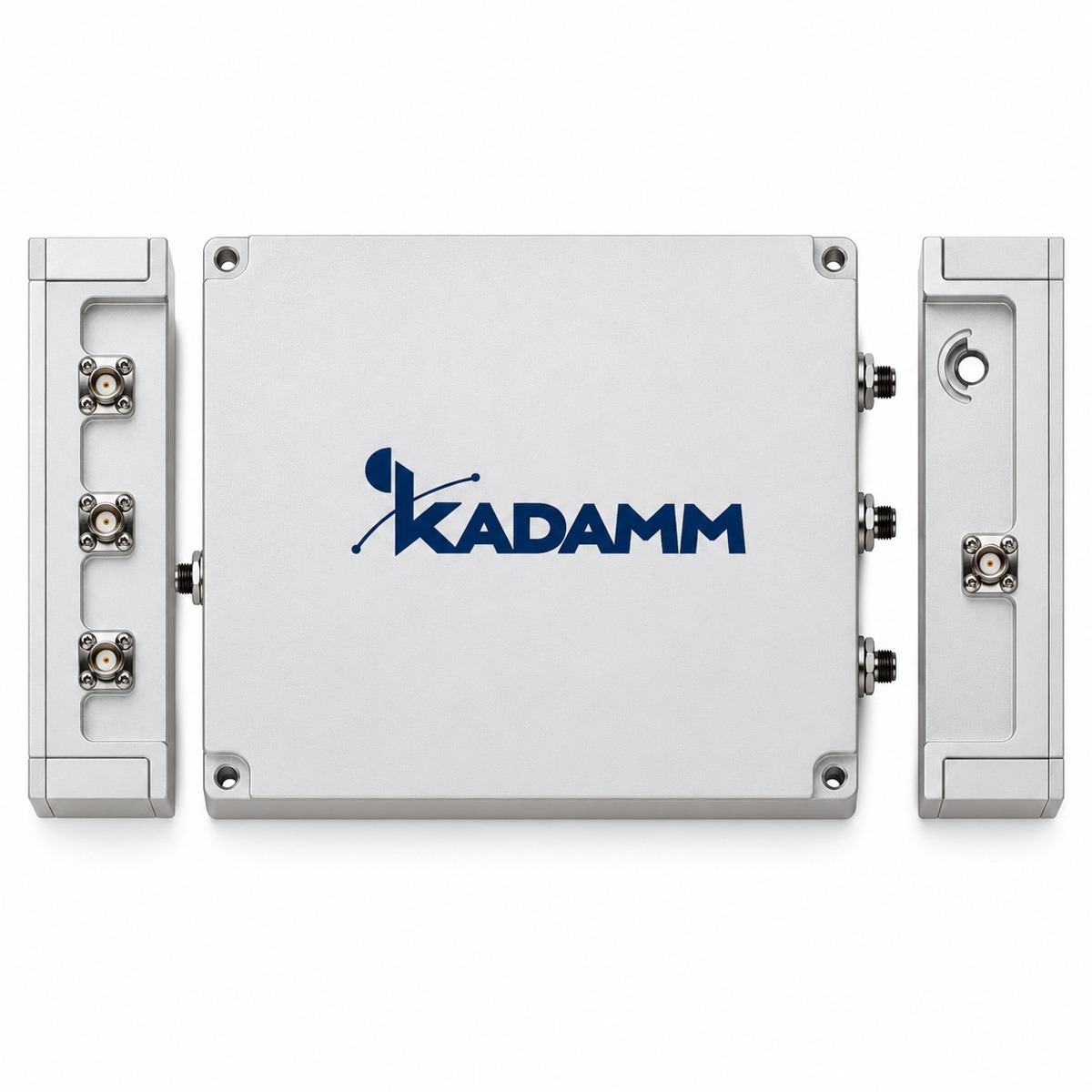

Комбайнер трёхдиапазонный: 156–166 / 880–900 / 925–945 МГц.
Что представляет собой устройство
KADAMM КМ-3-21 — комбайнер трёхдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,5 дБ).
Полосы входов — 156–166 / 880–900 / 925–945 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥85 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤1,5 дБ; возвратные потери — ≥15 дБ; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA; размеры — 158 × 140 × 44 мм; исполнение — IP65; монтаж — 4 сквозных отверстия Ø4,4 мм; рабочая температура — −40…+70 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 156–166, 880–900 и 925–945 МГц, у КМ-3-20 — 694–960, 1427–1518 и 1710–2700 МГц
- Разъём SMA, у КМ-3-20 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 156–166, 880–900 и 925–945 МГц, у КМ-3-23 — 617–2360, 2496–2690 и 3300–4200 МГц
- Разъём SMA, у КМ-3-23 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 156–166, 880–900 и 925–945 МГц, у КМ-3-22 — 87–108, 380–395 и 450–470 МГц
- Разъём SMA, у КМ-3-22 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-3-21 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 156–166 / 880–900 / 925–945 МГц |
| Вносимые потери | ≤1,5 дБ |
| Возвратные потери | ≥15 дБ |
| Развязка | ≥30 дБ между 156–166 и 880–900 МГц; ≥85 дБ между 880–900 и 925–945 МГц |
| Подавление | порт 156–166: ≥30 дБ на 880–945 МГц; порт 880–900: ≥30 дБ на 156–166, ≥85 дБ на 925–945 МГц; порт 925–945: ≥85 дБ на 156–900, ≥40 дБ на 960 МГц |
| Входная мощность | 20 Вт на каждую полосу |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | 158 × 140 × 44 мм |
| Монтаж | 4 сквозных отверстия Ø4,4 мм |
| Исполнение | IP65; ударная нагрузка 20 g (11 мс), вибрация 20 g (5–200 Гц) |
| Температура эксплуатации | −40…+70 °C |
| Температура хранения | −50…+90 °C |
| Масса | уточняйте у менеджера |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-3-21.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-3-21:
Перед заказом KADAMM КМ-3-21 сверьте с проектом:
- Частоты оборудования — внутри 156–166, 880–900 и 925–945 МГц
- Разъёмы — SMA
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — SMA (розетка).
- Разъёмы КМ-3-21 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КМ-3-21 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-3-21 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-3-21 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-3-21 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
