Мультиплексеры пятидиапазонные серии КАДАММ МП-Ф-5 — 430–3594 МГц
Мультиплексеры пятидиапазонные: 430–3594 МГц.
430–3594 МГц
▤
Подберём Мультиплексеры пятидиапазонные серии КАДАММ МП-Ф-5 под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →430–3594
МГц
5
Полос
23
Исполнений
1–400 Вт
Мощность
50 Ом
Сопротивление
резонаторные
Конструкция
Что представляет собой устройство

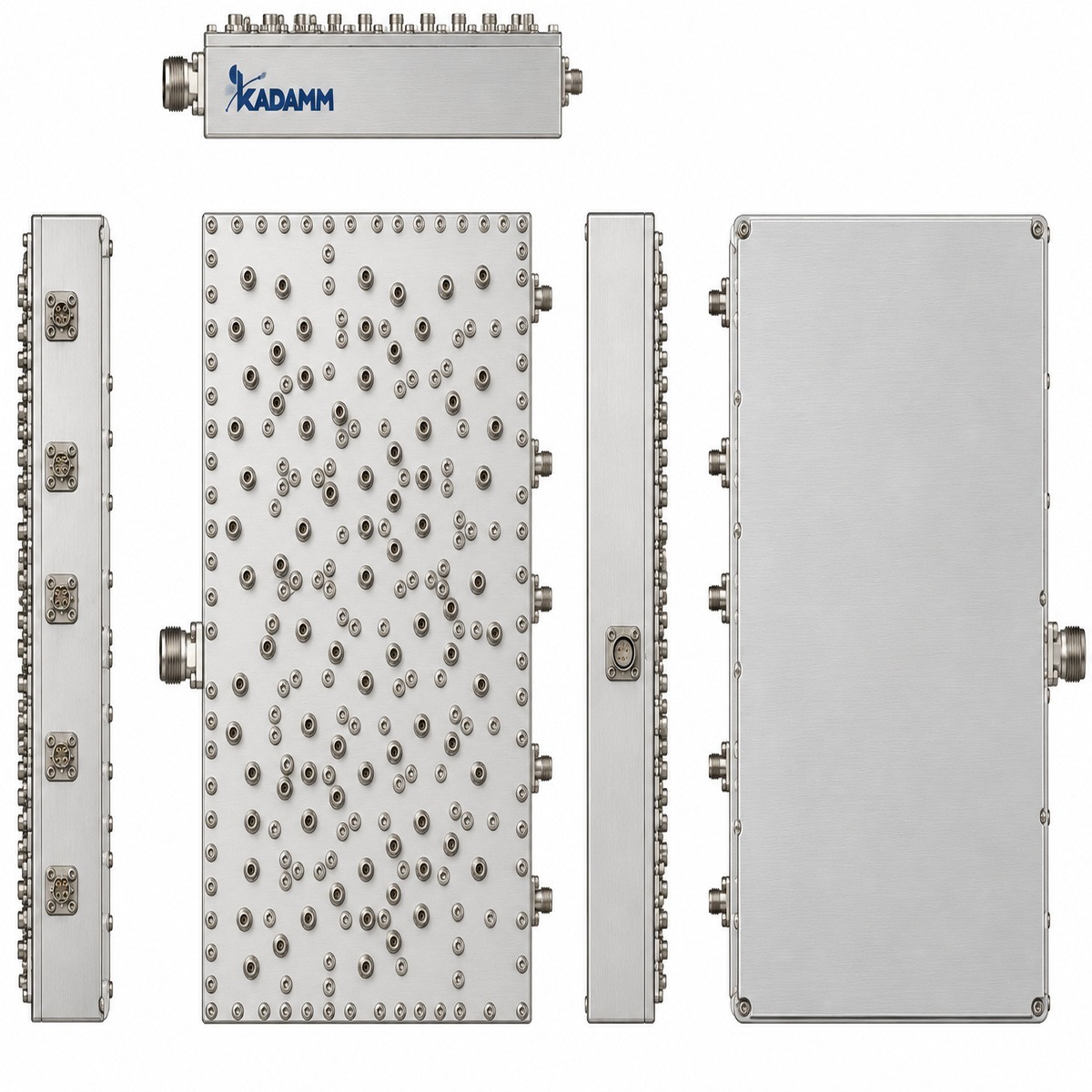

KADAMM МП-Ф-5 — мультиплексеры пятидиапазонные. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 430–3594 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: допустимая мощность — 1–400 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: конструкция — резонаторные.
В серии 23 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Полос, Полосы портов, МГц, Потери, дБ, Развязка, дБ, Мощность, Вт, Разъёмы, Габариты) — по ней выбирают нужную модель.
Мультиплексеры пятидиапазонные: 430–3594 МГц.
Чем отличается от похожих моделей KADAMM

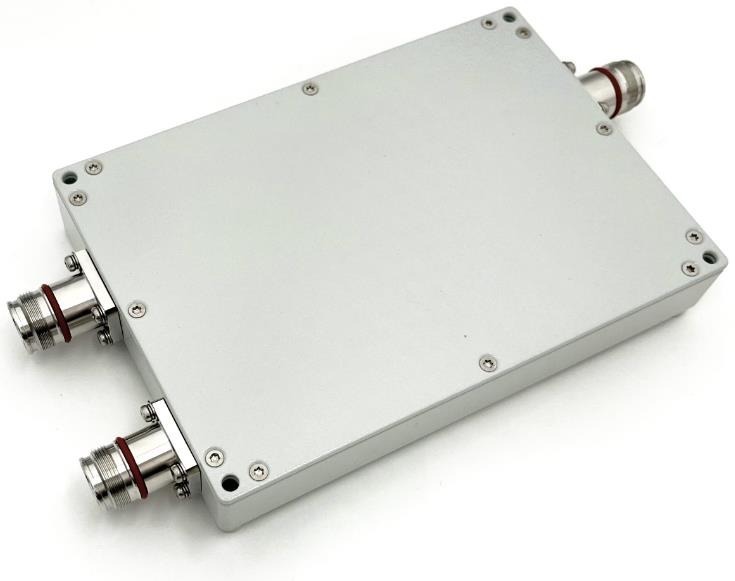

KADAMM МП-Ф-2
- Полосы 430–3594 МГц, у МП-Ф-2 — 80–4200 МГц
- Разъём по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка), у МП-Ф-2 — по исполнению: 4.3-10 (розетка); N (розетка); SMA (розетка); уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM МП-Ф-3
- Полосы 430–3594 МГц, у МП-Ф-3 — 698–2700 МГц
- Разъём по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка), у МП-Ф-3 — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM МП-Ф-6
- Полосы 430–3594 МГц, у МП-Ф-6 — 703–2690 МГц
- Разъём по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка), у МП-Ф-6 — по исполнению: N (розетка); SMA (розетка); входы полос SMA (розетка), антенный порт N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Излучатели1 вход.
РазъёмыПо исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка).
Ключевые особенности
✓
Полоса 430–3594 МГцВсе рабочие частоты объекта должны укладываться в полосу МП-Ф-5 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 430–3594 МГц |
| Число полос | 5 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 1–400 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-5-430/3594-716 | 5 | 430–467 / 703–862 / 1525–1626 / 2400–2495 / 3410–3594 | ≤1,0 | ≥60 | 120 | входы полос N (розетка) | 134 × 175 × 91 мм |
| KADAMM МП-5-703/2570-SMA | 5 | 703–748 / 824–849 / 1710–1770 / 1850–1910 / 2500–2570 | ≤2,0 | ≥70 | 50 | SMA (розетка) | 129 × 116 × 65 мм |
| KADAMM МП-5-703/2690-716 | 5 | 703–862 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | ≤1,0 | ≥60 | 120 | входы полос N (розетка) | 156 × 190 × 80 мм |
| KADAMM МП-5-729/2360-N | 5 | 729–768 / 859–894 / 1930–1995 / 2110–2180 / 2350–2360 | ≤0,6 / ≤0,6 / ≤0,6 / ≤0,6 / ≤1,1 | ≥60 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 182 × 36 мм |
| KADAMM МП-5-758/2170-N | 5 | 758–803 / 869–880 / 925–960 / 1805–1880 / 2110–2170 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 | ≥70 / ≥75 / ≥75 / ≥75 / ≥60 | 60 | выход TX N (розетка), остальные порты SMA (розетка) | 129 × 116 × 68 мм |
| KADAMM МП-5-758/2690-SMA | 5 | 758–803 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-758/2690-N | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,3 / ≤1,2 / ≤1,3 / ≤1,2 / ≤1,2 | ≥65 | 60 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 182 × 36 мм |
| KADAMM МП-5-758/2690-TNC | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥80 | 20 | общий порт TNC (розетка), остальные порты SMA (розетка) | 210 × 184 × 39 мм |
| KADAMM МП-5-758/2690-N-2 | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 60 | общий порт N (розетка), входы полос SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-758/2690-N-3 | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2200 / 2620–2690 | ≤1,5 | ≥65 | 80 | общий порт N (розетка), входы полос SMA (розетка) | 260 × 181,7 × 36 мм |
| KADAMM МП-5-758/2690-SMA-2 | 5 | 758–803 / 869–894 / 1930–1990 / 2100–2170 / 2570–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤3,3 | ≥35 | 2 | SMA (розетка) | 225 × 172 × 34 мм |
| KADAMM МП-5-758/2690-SMA-3 | 5 | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2300–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,0 | ≥80 | 20 | SMA (розетка) | 210 × 184 × 39 мм |
| KADAMM МП-5-758/2690-SMA-4 | 5 | 758–803 / 869–894 / 1930–1990 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-791/2690-SMA | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥70 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
| KADAMM МП-5-791/2690-N | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤0,75 / ≤0,75 / ≤0,5 / ≤0,5 / ≤0,5 | ≥40 | 250 | общий порт N (розетка), входы полос SMA (розетка) | 160 × 198 × 38 мм |
| KADAMM МП-5-791/2690-N-2 | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2550–2690 | ≤0,75 / ≤0,75 / ≤0,5 / ≤0,5 / ≤0,5 | ≥40 | 250 | общий порт N (розетка), входы полос SMA (розетка) | 160 × 198 × 38 мм |
| KADAMM МП-5-791/2690-SMA-2 | 5 | 791–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 | ≤1,0 | ≥25 | 50 | SMA (розетка) | 115 × 105 × 65 мм |
| KADAMM МП-5-703/1980-SMA | 5 | 824–835 / 880–915 / 703–748 / 1710–1785 / 1920–1980 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 | ≥70 | 50 | SMA (розетка) | 129 × 116 × 68 мм |
| KADAMM МП-5-824/2400-SMA | 5 | 824–849 / 880–915 / 1710–1785 / 1920–1980 / 2300–2400 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥45 | 1 | SMA (розетка) | 116 × 116 × 74 мм |
| KADAMM МП-5-824/2570-N | 5 | 824–834 / 880–915 / 1710–1785 / 1900–1960 / 2100–2570 | ≤1,4 / ≤1,0 / ≤0,7 / ≤0,7 / ≤0,7 | ≥90 | 3 | N (розетка) | 200 × 140 × 36 мм |
| KADAMM МП-5-824/2690-N | 5 | 824–875 / 880–960 / 1710–1880 / 1920–2170 / 2500–2690 | ≤2,0 / ≤1,5 / ≤1,1 / ≤1,1 / ≤1,1 | ≥20 / ≥20 / ≥50 / ≥50 / ≥50 | 400 | N (розетка) | 190 × 156 × 80 мм |
| KADAMM МП-5-830/2570-SMA | 5 | 830–867 / 875–915 / 1705–1785 / 1915–1985 / 2495–2570 | ≤1,0 / ≤1,0 / ≤0,8 / ≤0,8 / ≤0,8 | ≥30 | 1 | SMA (розетка) | 215 × 140 × 34 мм |
| KADAMM МП-5-859/2400-SMA | 5 | 859–894 / 925–960 / 1805–1880 / 2110–2170 / 2300–2400 | ≤1,5 / ≤1,5 / ≤1,5 / ≤1,0 / ≤1,4 | ≥75 / ≥75 / ≥75 / ≥60 / ≥60 | 50 | SMA (розетка) | 129 × 116 × 74 мм |
Поддерживаемые диапазоны 3GPP
B31 / n31B28 / n28B20 / n20B5 / n5B8 / n8B3 / n3B1 / n1B40 / n40B7 / n7B38 / n38B41 / n41
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-Ф-5.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-Ф-5:
LTE-450 и радиосвязь 450–470 МГцLTE 700LTE 800GSM-900 и LTE 900нелицензируемый диапазон 868 МГцL-диапазон 1,5 ГГцGPS L1, ГЛОНАСС L1 и BeiDou B1GSM и LTE 1800UMTS и LTE 2100LTE 2300 (TDD)Wi-Fi 2,4 ГГцLTE 2600
Перед заказом KADAMM МП-Ф-5 сверьте с проектом:
- Частоты оборудования — внутри 430–3594 МГц
- Разъёмы — по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка)
Как подобрать модель под объект
Полосы входовКаждая система — на свой вход; полосы входов должны перекрывать частоты оборудования.
ЧастотыВсе частоты систем, которые пойдут через устройство, — внутри 430–3594 МГц.
МощностьСуммарная мощность на входе — не больше 1–400 Вт, с запасом на пиковые значения.
Сценарии по отраслям
Спецслужбы и диспетчерскиеРадиосети экстренных, охранных и диспетчерских служб: МП-Ф-5 работает в полосах 430–3594 МГц.
Монтаж и подключение
- Разъёмы — по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка).
- Уличные соединения МП-Ф-5 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-Ф-5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-Ф-5 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-Ф-5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-Ф-5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-Ф-5 | KADAMM МП-Ф-2 | KADAMM МП-Ф-3 | KADAMM МП-Ф-6 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 430–3594 МГц | 80–4200 МГц | 698–2700 МГц | 703–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают Мультиплексеры пятидиапазонные серии КАДАММ МП-Ф-5: Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
