Комбайнер шестидиапазонный: 758–4200 МГц.
Что представляет собой устройство

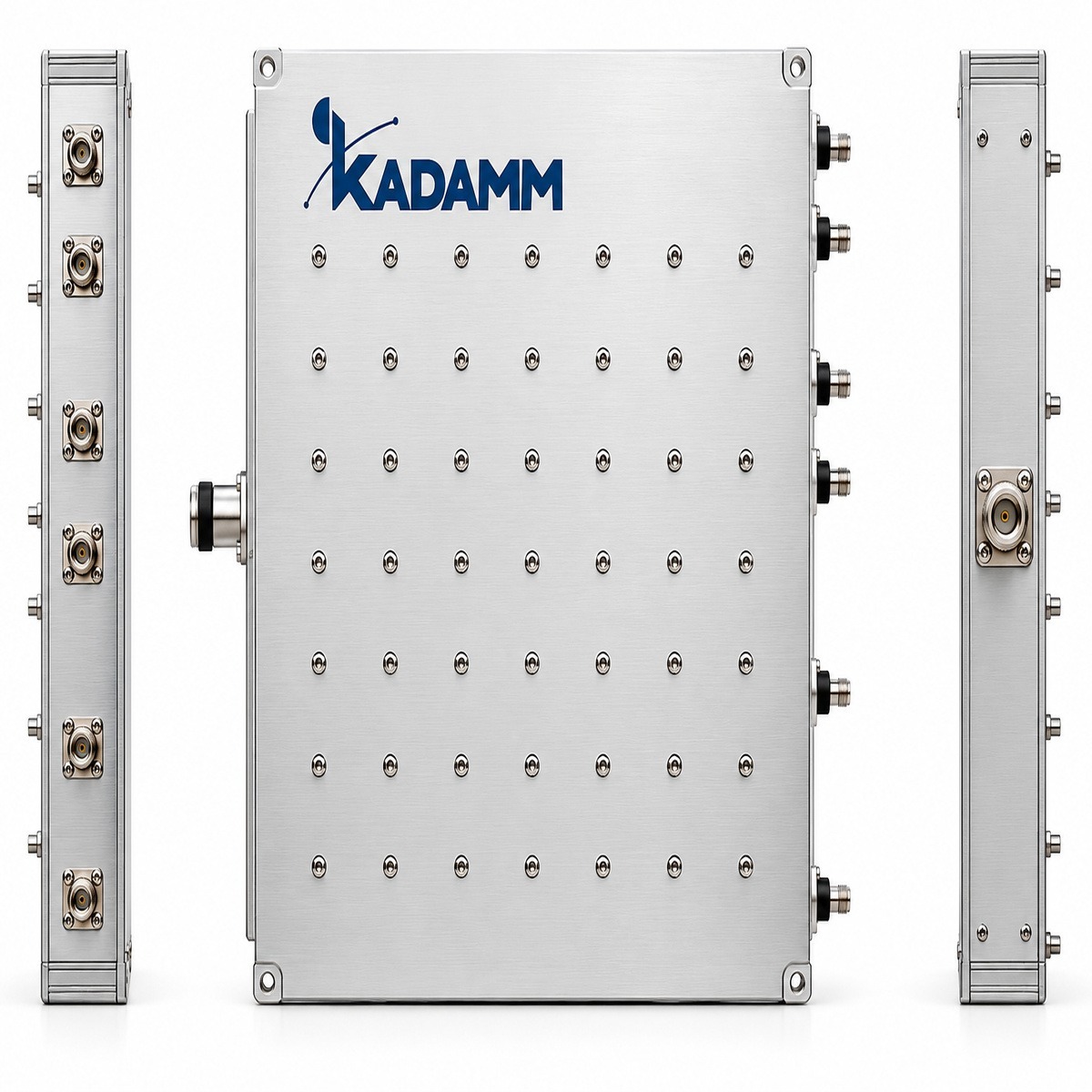

KADAMM КМ-6-04 — комбайнер шестидиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤1,3 / 1,3 / 1,3 / 1,2 / 1,2 / 0,8 дБ (по портам)).
Полосы входов — 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 / 3300–4200 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤1,3 / 1,3 / 1,3 / 1,2 / 1,2 / 0,8 дБ (по портам); возвратные потери — ≥18 дБ / ≤1,3; допустимая мощность — 80 Вт средняя, 500 Вт пиковая; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 / SMA; размеры — 293 × 230 × 35,5 мм (без разъёмов); исполнение — для помещений; рабочая температура — 0…+55 °C.
Чем отличается от похожих моделей KADAMM

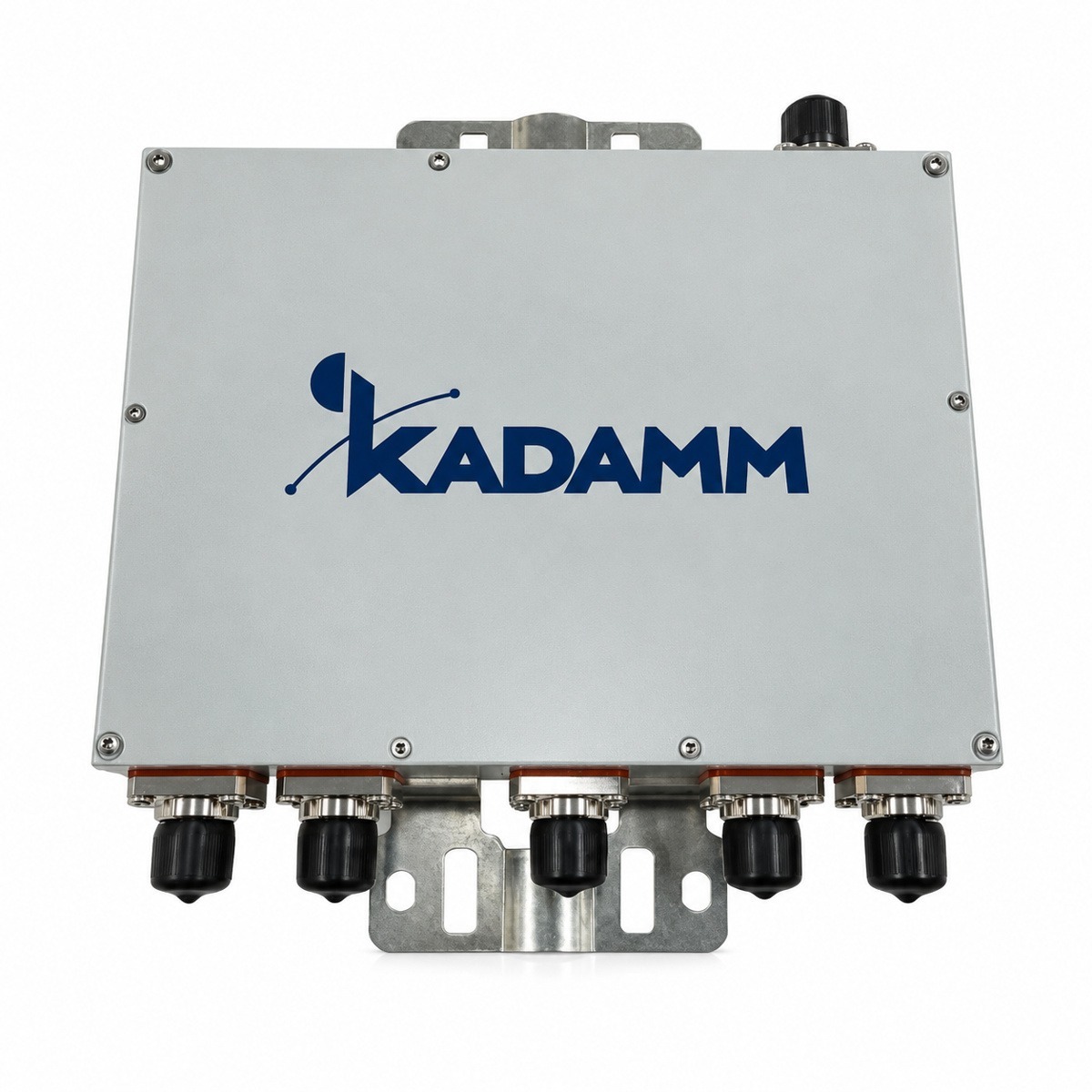

- Полосы 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц, у КМ-6-08 — 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц
- Разъём 4.3-10 или SMA, у КМ-6-08 — уточняйте у менеджера
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.

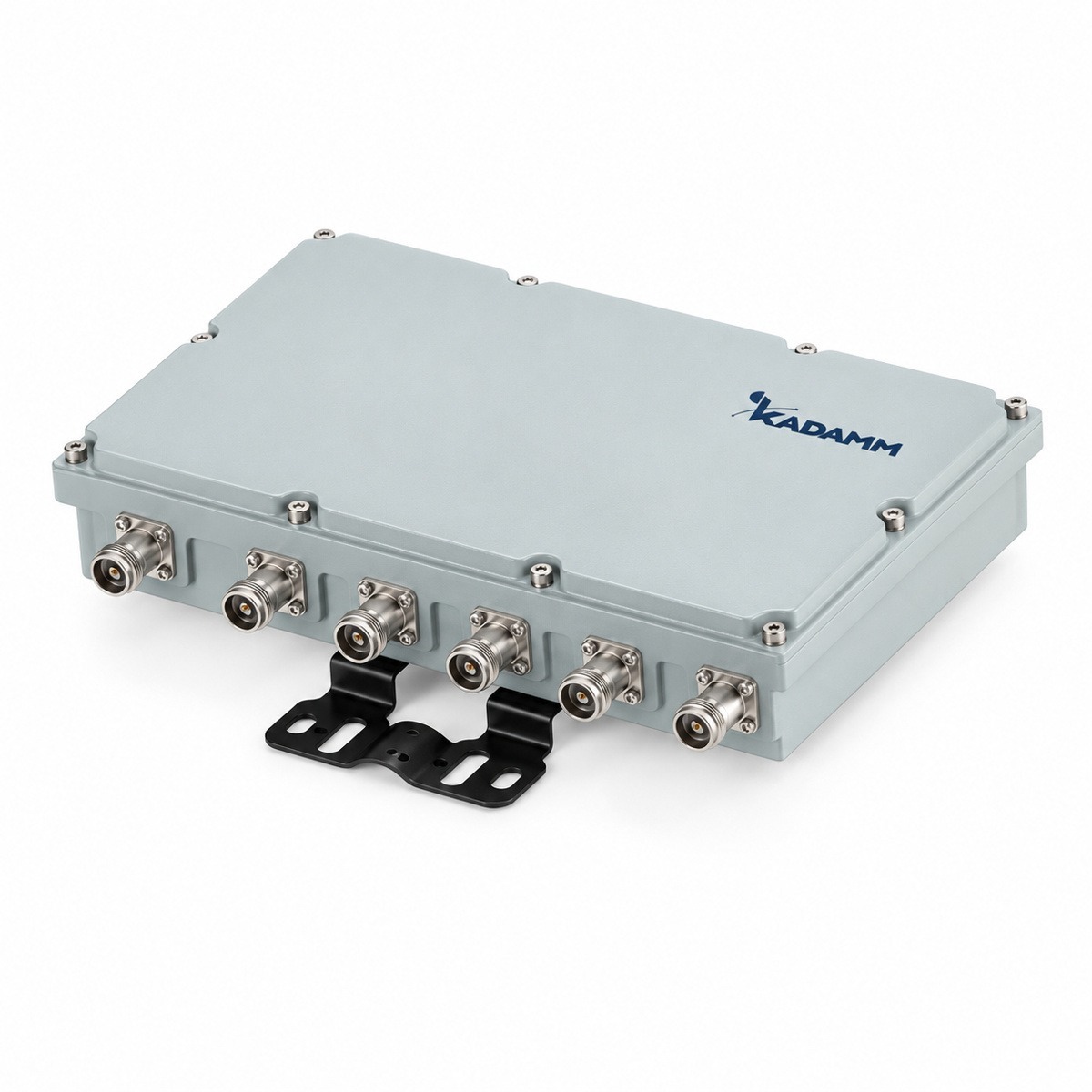

- Полосы 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц, у КМ-6-05 — 698–803, 824–960, 1710–1880, 1920–2170, 2300–2700 и 3300–3800 МГц
- Разъём 4.3-10 или SMA, у КМ-6-05 — 4.3-10
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

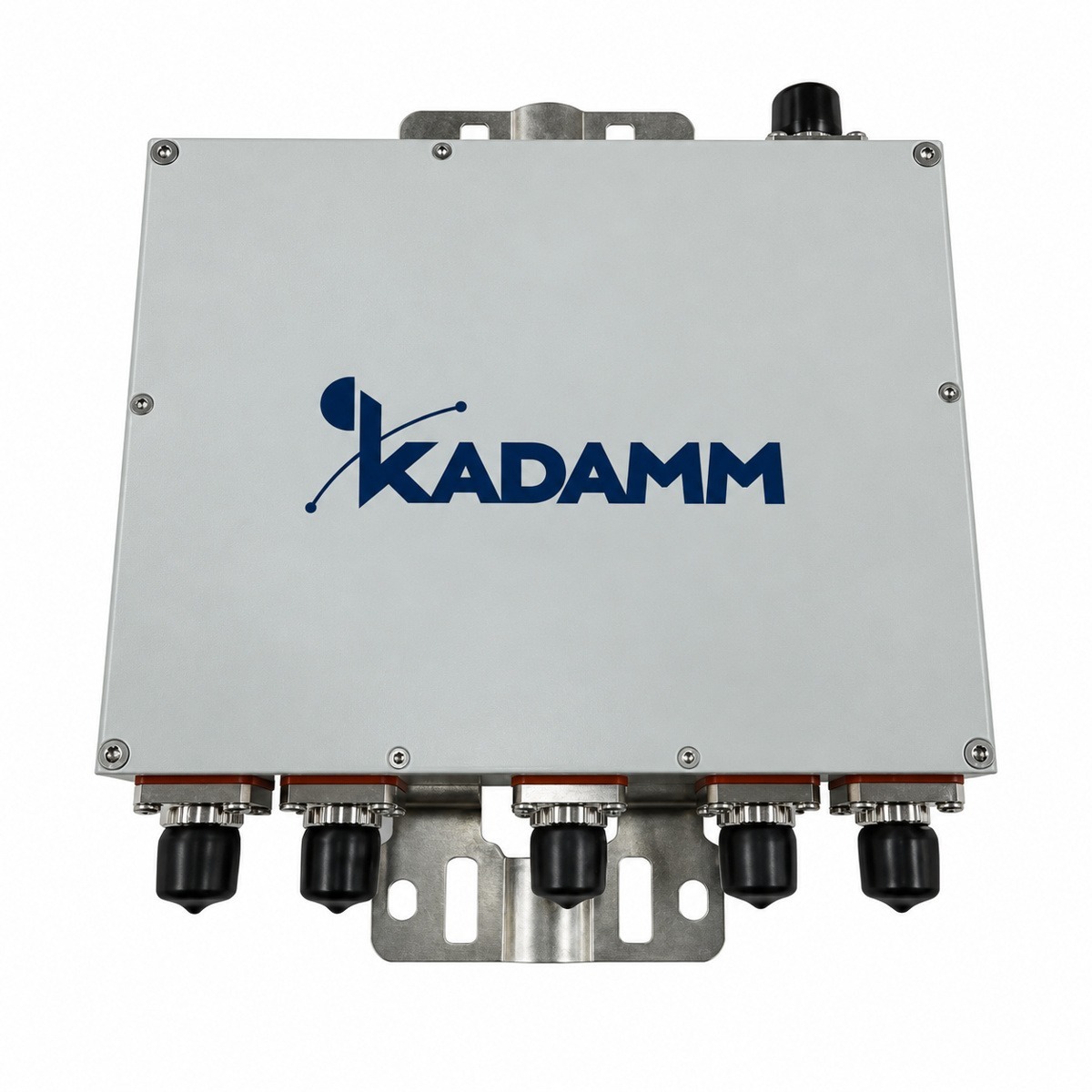

- Полосы 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц, у КМ-6-06 — 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц
- Разъём 4.3-10 или SMA, у КМ-6-06 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-6-04 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 758–821 / 925–960 / 1805–1880 / 2110–2170 / 2620–2690 / 3300–4200 МГц |
| Вносимые потери | ≤1,3 / 1,3 / 1,3 / 1,2 / 1,2 / 0,8 дБ (по портам) |
| Неравномерность в полосе | ≤0,5–1,0 дБ |
| Развязка между портами | ≥80 дБ |
| Возвратные потери / КСВН | ≥18 дБ / ≤1,3 |
| Подавление | ≥75 дБ на 703–748, 832–862, 880–915, 1710–1785, 1920–1980 и 2500–2570 МГц; ≥100 дБ на 3300–4200 МГц (порты 758–2690 МГц); ≥71 дБ на 700–2700 МГц (порт 3300–4200 МГц) |
| Мощность на порт | 80 Вт средняя, 500 Вт пиковая |
| Мощность на общий порт | 400 Вт средняя, 2500 Вт пиковая |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | вход 4.3-10 (розетка), выходы SMA (розетка) |
| Габариты | 293 × 230 × 35,5 мм (без разъёмов) |
| Исполнение | для помещений |
| Температура эксплуатации | 0…+55 °C |
| Температура хранения | −20…+75 °C |
| Относительная влажность | 5–95 % |
| Масса | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-6-04.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-6-04:
Перед заказом KADAMM КМ-6-04 сверьте с проектом:
- Частоты оборудования — внутри 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц
- Разъёмы — 4.3-10 или SMA
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — вход 4.3-10 (розетка), выходы SMA (розетка).
- Уличные соединения КМ-6-04 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-6-04 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-6-04 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-6-04 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-6-04 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-6-04 | KADAMM КМ-6-08 | KADAMM КМ-6-05 | KADAMM КМ-6-06 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 758–821, 925–960, 1805–1880, 2110–2170, 2620–2690 и 3300–4200 МГц | 824–894, 1710–1755, 1850–1990, 2110–2155, 2500–2690 и 3300–3800 МГц | 698–803, 824–960, 1710–1880, 1920–2170, 2300–2700 и 3300–3800 МГц | 703–788, 791–862, 880–960, 1710–1880, 1920–2170 и 2500–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | 4,5 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
