Комбайнер четырёхдиапазонный: 698–787 / 806–894 / 1695–1780 и 2110–2180 / 1850–1995.
Что представляет собой устройство

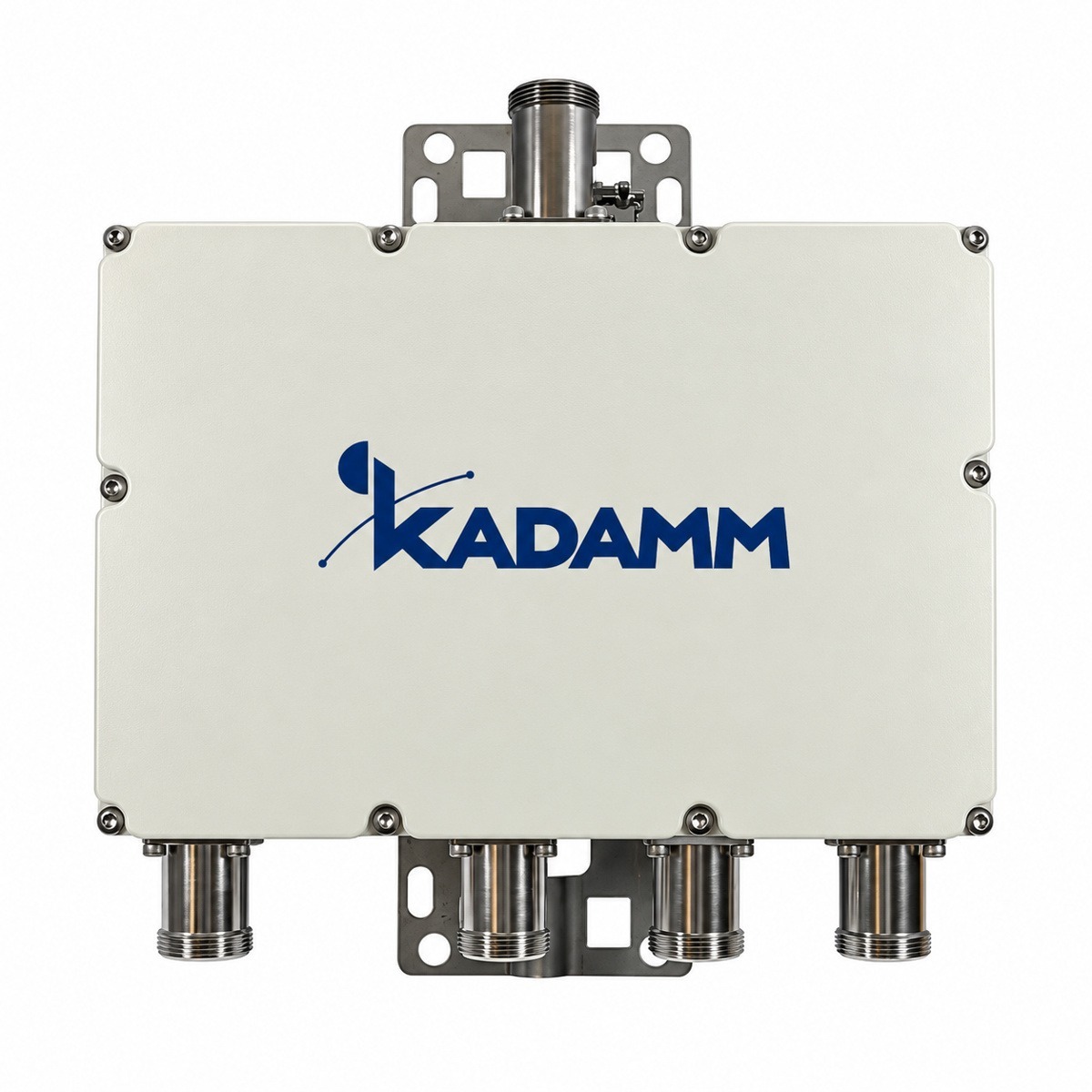

KADAMM КМ-4-13 — комбайнер четырёхдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,5 дБ).
Полосы входов — 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥60 дБ (698–787 / 806–894 и 1710–1755 / 1850–1995); ≥80 дБ (низкие / высокие полосы)) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; возвратные потери — ≥18 дБ; допустимая мощность — 120 Вт на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн (2 × 43 дБм). Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 7/16 DIN; размеры — 260 × 183 × 55 мм; исполнение — IP65 / IP67; рабочая температура — −35…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц, у КМ-4-16 — 703–788, 791–862, 880–960 и 1710–2170 МГц
- Разъём 7/16 DIN, у КМ-4-16 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц, у КМ-4-11 — 800–880, 909–960, 1710–1880 и 1920–2170 МГц
- Разъём 7/16 DIN, у КМ-4-11 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц, у КМ-4-12 — 800–960, 1710–1880, 1920–1935, 1940–1955, 2110–2125 и 2130–2145 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-4-13 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 698–787 + 806–894 + 1695–1780 и 2110–2180 + 1850–1995 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка / подавление | ≥60 дБ (698–787 / 806–894 и 1710–1755 / 1850–1995); ≥80 дБ (низкие / высокие полосы) |
| Возвратные потери | ≥18 дБ |
| Входная мощность | 120 Вт на порт |
| PIM3 | ≤−155 дБн (2 × 43 дБм) |
| Волновое сопротивление | 50 Ом |
| Неравномерность в полосе | ≤0,5 дБ |
| Ответвление на общем порту | 43 ± 2 / 36 ± 2 дБ |
| Грозозащита | IEC 61000-4-5, ±5 кА, 8/20 мкс |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Исполнение | помещения и улица, IP65 / IP67 |
| Габариты | 260 × 183 × 55 мм |
| Масса | уточняйте у менеджера |
| Рабочая температура | −35…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-4-13.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-4-13.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-4-13:
Перед заказом KADAMM КМ-4-13 сверьте с проектом:
- Частоты оборудования — внутри 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц
- Разъёмы — 7/16 DIN
- Климат площадки — в пределах −35…+65 °C
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 7/16 DIN (розетка).
- Разъёмы КМ-4-13 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КМ-4-13 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — IEC 61000-4-5, ±5 кА, 8/20 мкс.
Комплект поставки
- Комбайнер КАДАММ КМ-4-13
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-4-13 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-4-13 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-4-13 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-4-13 | KADAMM КМ-4-16 | KADAMM КМ-4-11 | KADAMM КМ-4-12 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–787, 806–894, 1695–1780, 1850–1995 и 2110–2180 МГц | 703–788, 791–862, 880–960 и 1710–2170 МГц | 800–880, 909–960, 1710–1880 и 1920–2170 МГц | 800–960, 1710–1880, 1920–1935, 1940–1955, 2110–2125 и 2130–2145 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
