Комбайнер четырёхдиапазонный: 800–960 / 1710–1880 / 1920–2170 / 3300–3700 МГц.
Что представляет собой устройство

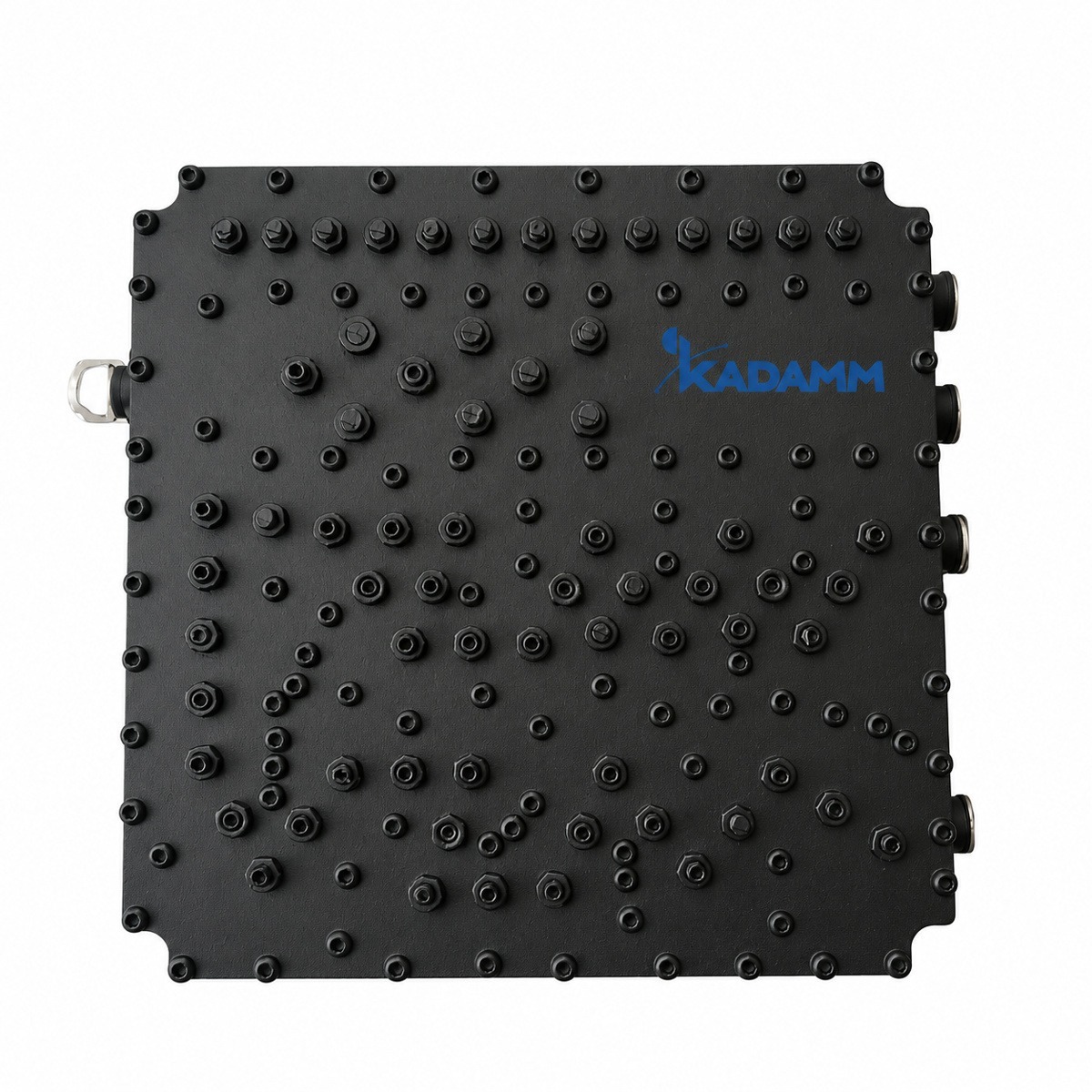

KADAMM КМ-4-14 — комбайнер четырёхдиапазонный. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,6 дБ).
Полосы входов — 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ; КСВН — ≤1,30; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; исполнение — помещения.
Чем отличается от похожих моделей KADAMM
- Полосы 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц, у КМ-4-11 — 800–880, 909–960, 1710–1880 и 1920–2170 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц, у КМ-4-16 — 703–788, 791–862, 880–960 и 1710–2170 МГц
- Разъём N, у КМ-4-16 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц, у КМ-4-17 — 698–960, 1410–1880, 1920–2690 и 3300–3800 МГц
- Разъём N, у КМ-4-17 — N или 4.3-10 или 7/16 DIN (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-4-14 с запасом по краям.
Согласование КМ-4-14 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 800–960 + 1710–1880 + 1920–2170 + 3300–3700 МГц |
| Вносимые потери | ≤0,6 дБ |
| Развязка / подавление | ≥80 дБ |
| КСВН | ≤1,30 |
| Входная мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Исполнение | для помещений |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-4-14.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-4-14:
Перед заказом KADAMM КМ-4-14 сверьте с проектом:
- Частоты оборудования — внутри 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц
- Разъёмы — N
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы КМ-4-14 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление КМ-4-14 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Комбайнер КАДАММ КМ-4-14
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-4-14 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-4-14 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-4-14 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-4-14 | KADAMM КМ-4-11 | KADAMM КМ-4-16 | KADAMM КМ-4-17 |
|---|---|---|---|---|
| Фото |  |  |  |  |

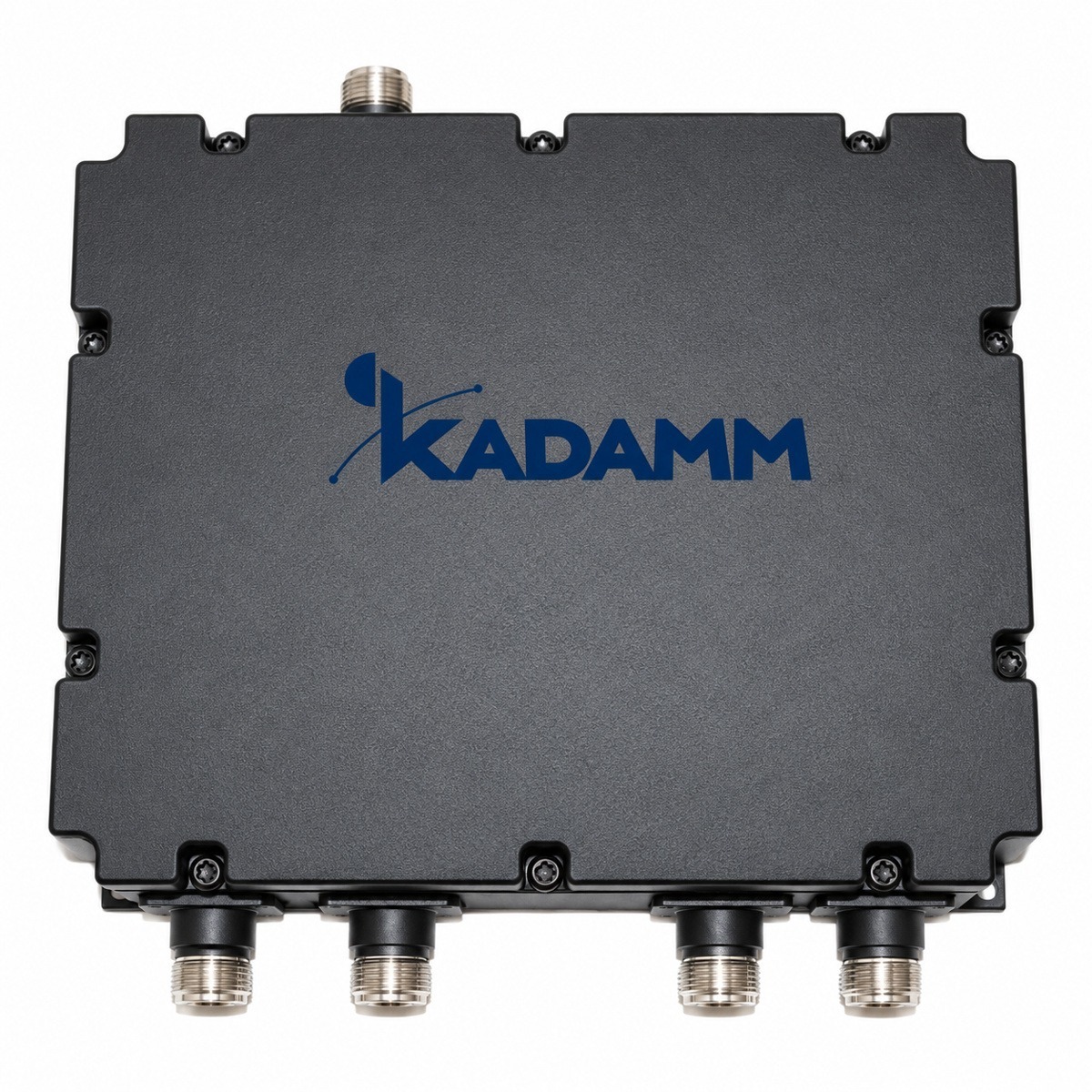

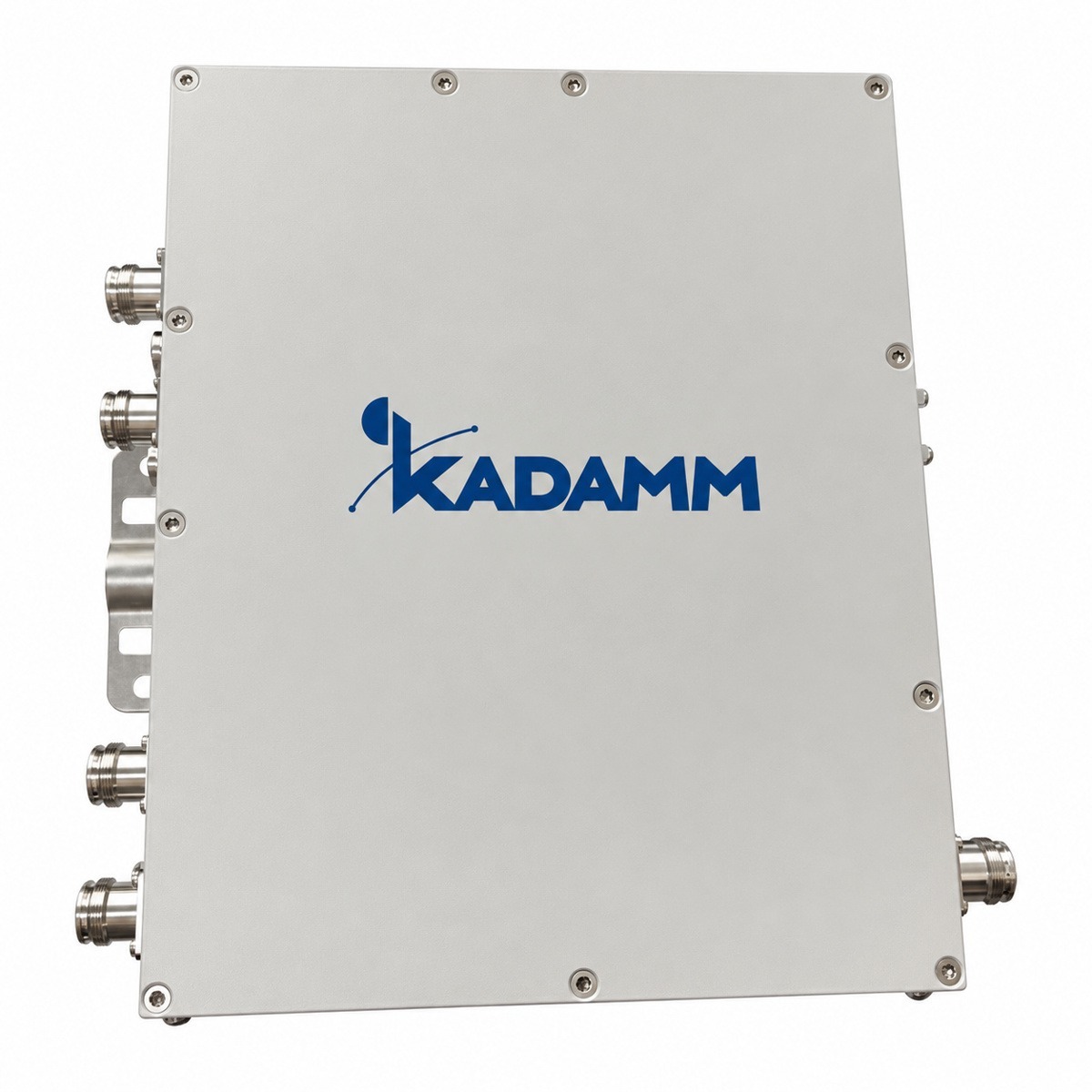

| Диапазон частот | 800–960, 1710–1880, 1920–2170 и 3300–3700 МГц | 800–880, 909–960, 1710–1880 и 1920–2170 МГц | 703–788, 791–862, 880–960 и 1710–2170 МГц | 698–960, 1410–1880, 1920–2690 и 3300–3800 МГц |
