Триплексеры резонаторные: 698–2700 МГц.
Что представляет собой устройство

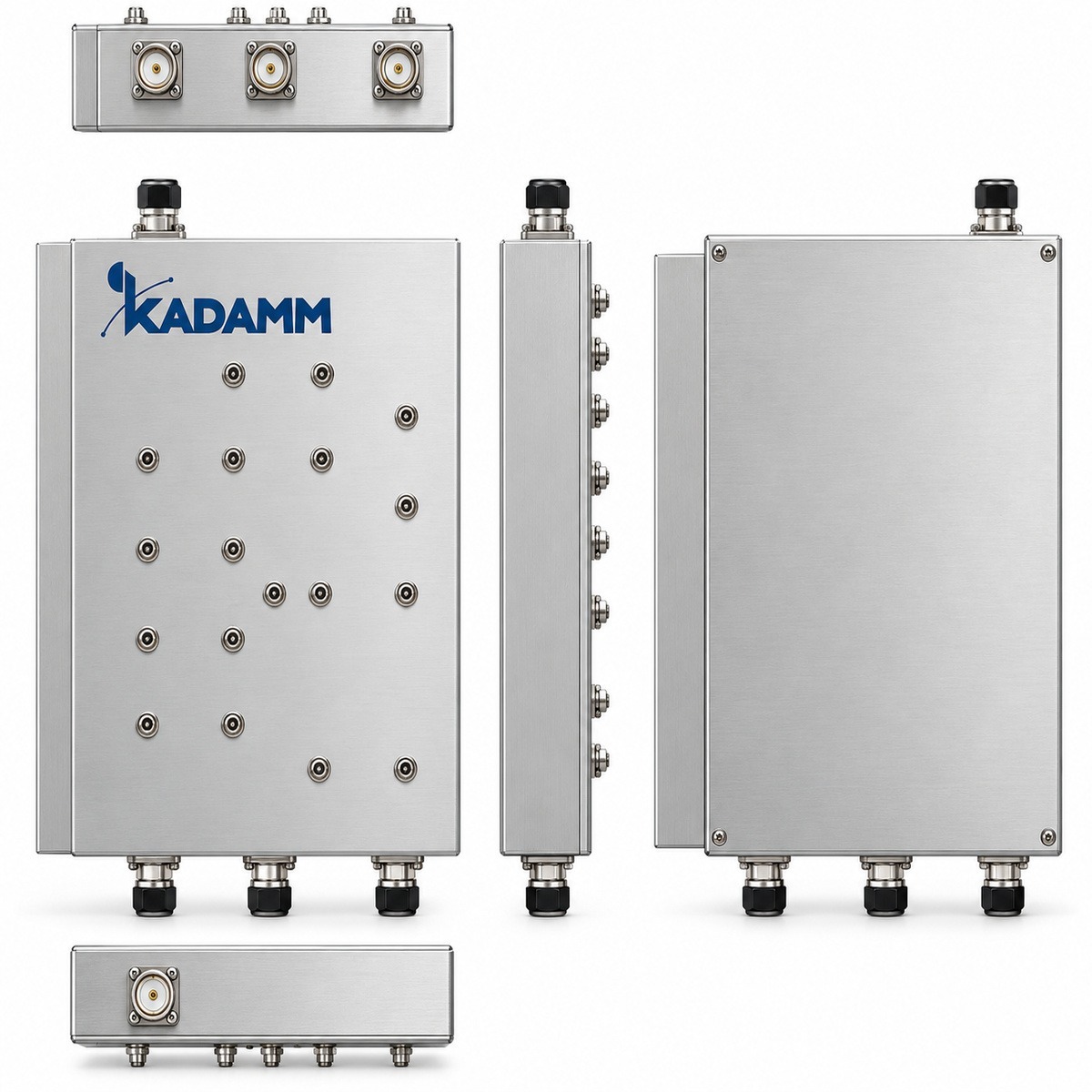

KADAMM МП-Ф-3 — триплексеры резонаторные. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 698–2700 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: допустимая мощность — 10–100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: конструкция — резонаторные.
В серии 13 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Полос, Полосы портов, МГц, Потери, дБ, Развязка, дБ, Мощность, Вт, Разъёмы, Габариты) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2700 МГц, у МП-Ф-6 — 703–2690 МГц
- Разъём по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка), у МП-Ф-6 — по исполнению: N (розетка); SMA (розетка); входы полос SMA (розетка), антенный порт N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 698–2700 МГц, у МП-Ф-4 — 720–2690 МГц
- Разъём по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка), у МП-Ф-4 — по исполнению: SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); порты 1 и 2 N (розетка), входы полос SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–2700 МГц, у МП-2-1400+2600 — 698–2170 и 2400–2700 МГц
- Разъём по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка), у МП-2-1400+2600 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-Ф-3 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | по исполнению, 698–2700 МГц |
| Число полос | 3 — по артикулу |
| Вносимые потери | по исполнению — см. таблицу |
| Развязка между портами | по исполнению — см. таблицу |
| Средняя мощность | 10–100 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка) |
| Габариты | по исполнению — см. таблицу |
| Температура эксплуатации | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
Исполнения
| Артикул | Полос | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM МП-3-1900/2620-N | 3 | 1900–1920 / 2300–2400 / 2570–2620 | ≤0,5 | ≥70 | 100 | общий порт N (розетка), входы полос SMA (розетка) | 155 × 90 × 34 мм |
| KADAMM МП-3-698/2690-N | 3 | 698–862 / 880–960 / 1710–2690 | ≤1,0 | ≥25 | 100 | N (розетка) | 200 × 135 × 36 мм |
| KADAMM МП-3-703/2700-N | 3 | 703–960 / 1710–2170 / 2500–2700 | ≤0,8 | ≥20 | 100 | N (розетка) | 170 × 90 × 42 мм |
| KADAMM МП-3-758/869-SMA | 3 | 758–776 / 788–824 / 851–869 | ≤2,0 / ≤1,0 / ≤2,0 | ≥80 | 50 | SMA (розетка) | 218 × 195 × 36 мм |
| KADAMM МП-3-763/860-SMA | 3 | 763–775 / 793–815 / 851–860 | ≤3,0 | ≥85 | 10 | SMA (розетка) | 218 × 195 × 36 мм |
| KADAMM МП-3-763/860-SMA-2 | 3 | 763–775 / 793–815 / 851–860 | ≤2,5 | ≥125 | 15 | SMA (розетка) | 200 × 135 × 86 мм |
| KADAMM МП-3-769/860-SMA | 3 | 769–775 / 799–815 / 851–860 | ≤4,8 / ≤3,5 / ≤2,5 | ≥125 | 10 | SMA (розетка) | 200 × 135 × 86 мм |
| KADAMM МП-3-769/869-SMA | 3 | 769–775 / 799–824 / 851–869 | ≤4,8 / ≤3,6 / ≤2,7 | ≥125 | 10 | SMA (розетка) | 200 × 135 × 86 мм |
| KADAMM МП-3-769/869-SMA-2 | 3 | 769–775 / 799–824 / 851–869 | ≤2,0 | ≥62 | 50 | SMA (розетка) | 157 × 115 × 36 мм |
| KADAMM МП-3-790/1670-N | 3 | 790–960 / 1220–1300 / 1520–1670 | ≤0,5 | ≥50 | 30 | N (розетка) | 192 × 108 × 41 мм |
| KADAMM МП-3-790/2170-N | 3 | 790–960 / 1710–1880 / 1920–2170 | ≤0,5 | ≥20 | 100 | N (розетка) | 186 × 90 × 42 мм |
| KADAMM МП-3-880/1980-SMA | 3 | 880–915 / 1710–1785 / 1920–1980 | ≤1,0 / ≤1,0 / ≤0,9 | ≥40 | 50 | SMA (розетка) | 160 × 100 × 39 мм |
| KADAMM МП-3-925/2170-SMA | 3 | 925–960 / 1805–1880 / 2110–2170 | ≤1,0 / ≤0,9 / ≤0,9 | ≥30 | 50 | SMA (розетка) | 160 × 100 × 39 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-Ф-3.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-Ф-3:
Перед заказом KADAMM МП-Ф-3 сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Разъёмы — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — по исполнению: N (розетка); SMA (розетка); общий порт N (розетка), входы полос SMA (розетка).
- Уличные соединения МП-Ф-3 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление МП-Ф-3 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-Ф-3 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-Ф-3 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-Ф-3 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

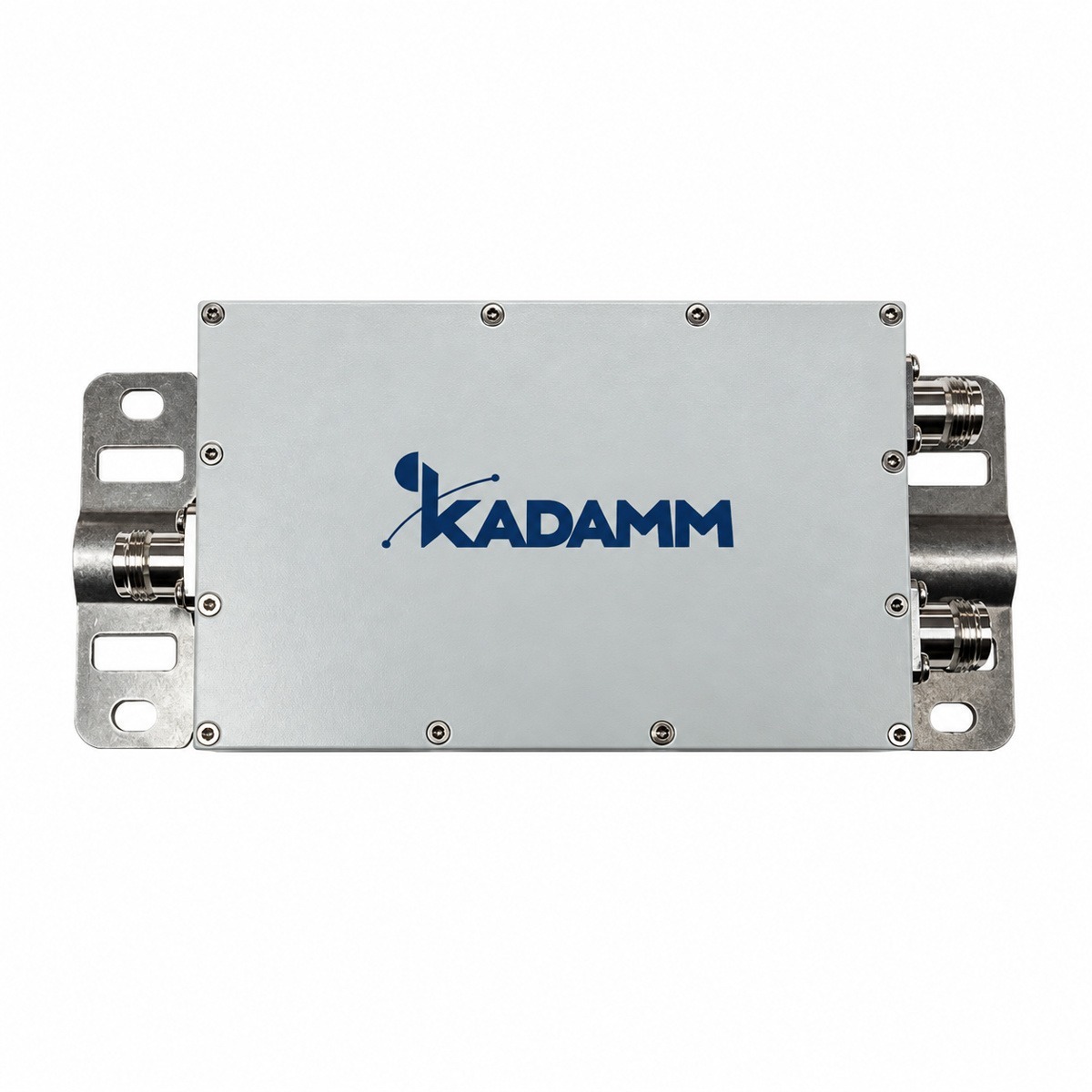

| Параметр | KADAMM МП-Ф-3 | KADAMM МП-Ф-6 | KADAMM МП-Ф-4 | KADAMM МП-2-1400+2600 |
|---|---|---|---|---|
