Когда нужна замена
Действующая система покрытия была построена на импортном оборудовании, а теперь нужно заменить вышедший из строя элемент, расширить систему или повторить проект на другом объекте. Или проект уже есть, но позиции из спецификации недоступны. В обоих случаях задача одна: подобрать компонент, который встанет на место прежнего и не изменит поведение системы. Делать это нужно по параметрам, а не по внешнему виду или названию — два делителя «на четыре выхода» могут отличаться диапазоном, мощностью и интермодуляцией так, что система после замены перестанет проходить приёмку.
Для каждого типа компонента: что обязано совпасть, что нужно сверить и пересчитать, а что можно решить по месту.
Обязательные параметры
Диапазон
Замена должна перекрывать все частоты, которые реально проходят через элемент сейчас, и желательно — будущие. Если прежний делитель работал до 2,7 ГГц, а в системе планируется 3,5 ГГц, замену берут сразу до 3,8 ГГц. Для комбайнеров и фильтров сравнивают не общий диапазон, а полосы каждого канала: сдвиг полосы на десятки мегагерц выбросит часть частот оператора.
Пассивная интермодуляция
Норма PIM замены должна быть не хуже прежней и не хуже требования операторов к системе, обычно −150…−160 дБн при двух тонах по 43 дБм. Особенно внимательно — к нагрузкам и аттенюаторам: у обычных версий PIM −105 дБн, и такая «эквивалентная» нагрузка испортит ветвь.
Мощность
Сравнивают среднюю и пиковую мощность. Если элемент стоит в начале ветви после точки объединения, через него идёт сумма всех операторов; замена должна держать её с запасом.
Разъёмы
Серия и пол разъёмов должны совпадать, иначе в тракт добавятся переходники — лишние потери и источники PIM. Если прежний элемент был на 7/16, а новая система строится на 4.3-10, лучше менять ветвь целиком, а не ставить переходники на каждом стыке.
Параметры для сверки и пересчёта
Вносимые потери, КСВН и допуск деления у разных производителей отличаются на десятые доли дБ. Для одного элемента это незаметно, но в каскаде разбросы складываются. Посмотрим, как это выглядит по допускам гибридных мостов каталога:
Наихудший случай: все элементы отклоняются в одну сторону. На практике разброс меньше, но проектировать нужно с учётом худшего.
Мост с допуском ±0,8 дБ после четырёх ступеней даёт наихудший разброс ±3,2 дБ, мост с допуском ±2,0 дБ — ±8 дБ. Поэтому при замене сверяют не только номинал деления, но и допуск, и пересчитывают уровни на антеннах, если он хуже прежнего. Для тапперов то же относится к номиналу ответвления и потерям прохода.
Паспорт важнее каталожного номинала. Сравнивайте характеристики по таблицам и паспортам в худших точках диапазона, а не типовые значения из заголовка.
Как читать паспорта при сравнении
Характеристики разных производителей записаны по-разному, и сравнивать цифры «в лоб» нельзя. Три частые ловушки. Первая — условия измерения PIM: 2 × 43 дБм и 2 × 20 Вт — одно и то же, но норма при меньшей мощности испытания выглядит лучше и её нужно пересчитать: продукт третьего порядка растёт на 3 дБ на каждый дБ мощности несущих. Вторая — типовые и гарантированные значения: «тип.» в таблице означает среднее по партии, а для проекта нужен предел «не более» или «не менее». Третья — диапазон, в котором указан параметр: потери и развязка на краях полосы обычно хуже, чем в середине.
| Как записано | Что это значит | Что делать |
|---|---|---|
| PIM ≤ −155 дБн при 2 × 20 Вт | то же, что при 2 × 43 дБм | сравнивать напрямую |
| PIM ≤ −160 дБн при 2 × 37 дБм | испытание на 6 дБ слабее | при 2 × 43 дБм будет около −148 дБн |
| Потери 0,3 дБ (тип.) | среднее значение | искать гарантированное «не более» |
| Развязка ≥ 25 дБ в середине полосы | на краях хуже | смотреть по всему диапазону |
Замена антенн
Антенну подбирают не только по диапазонам. Для покрытия важны диаграмма и усиление: если новая потолочная антенна на 2 дБ слабее или её диаграмма уже, зона сократится и появятся провалы между антеннами. Для MIMO число портов и развязка между ними должны совпадать с прежней антенной. При замене направленных панелей сверяют ширину луча в обеих плоскостях и отношение вперёд-назад: от них зависит перекрытие соседних зон.
Замена без остановки системы
Система в работе, и операторы не любят отключений. Замену элементов планируют в согласованное окно, ветвь за ветвью: отключают одну ветвь от точки объединения, меняют элементы, измеряют уровни и PIM, возвращают в работу. Для точки объединения и первых элементов ветвей нужна полная остановка — её согласуют со всеми операторами заранее. Все измерения фиксируют, чтобы сравнить с состоянием до замены.
Что можно решить по месту
Габариты, способ крепления, цвет корпуса и расположение разъёмов редко критичны, но их лучше проверить до закупки: новый элемент должен поместиться в тот же шкаф или над тем же потолком, а кабели — дойти до разъёмов без натяжения. Для антенн важен внешний вид: в офисах и торговых центрах их размер и форма согласуются с дизайнерами и арендаторами, а для паркингов и технических зон важнее прочность корпуса и защита от пыли.
Джамперы и кабели
Вместе с элементом часто меняют и джамперы к нему. Их подбирают той же серии разъёмов и нормы PIM, заводского изготовления, с нужной длиной и радиусом изгиба. Магистральный кабель обычно не трогают, если он исправен и подходит по диапазону: его потери на верхней частоте проверяют расчётом или измерением. Если система расширяется на 3,5 ГГц, стоит заранее оценить потери имеющегося кабеля на этой частоте — они заметно больше, чем на 1,8 ГГц.
Когда лучше перепроектировать ветвь
Если в ветви меняется больше половины элементов, другие разъёмы или новый диапазон, подбирать замену поштучно неэффективно: каждое несовпадение тянет переходники и компромиссы. Проще заново рассчитать ветвь на современной спецификации — одна серия разъёмов, общий верхний диапазон, единая норма PIM — и заменить её целиком. Кабель и трассы при этом обычно сохраняются, а новая ветвь получает запас на будущие диапазоны.
Что приложить к запросу
- Паспорта или таблицы характеристик заменяемых элементов.
- Схему ветви: где стоит элемент, что до и после него.
- Список операторов и диапазонов системы сейчас и в планах.
- Требования к PIM и мощности, если они заданы операторами.
- Фото элемента с разъёмами и крепежом — для проверки по месту.
Пошаговый подбор
- Соберите паспорт заменяемого элемента: диапазон, номинал, потери, КСВН, PIM, мощность, разъёмы.
- Найдите в каталоге серию с тем же типом и диапазоном не уже прежнего.
- Выберите исполнение с тем же номиналом и разъёмами.
- Сверьте PIM и мощность — не хуже прежних и не хуже требований системы.
- Сравните потери и допуски; если хуже — пересчитайте уровни ветви.
- Проверьте габариты и крепление.
- После установки измерьте уровни и PIM ветви и сравните с протоколом прежней приёмки.
Замена целой системы
Если меняется не один элемент, а вся пассивная часть — например, при расширении на новые диапазоны, — удобнее не подбирать замену каждому элементу, а пересобрать систему по новой спецификации: одна серия разъёмов, один верхний диапазон, одна норма PIM. Кабельная сеть, если она не повреждена и подходит по диапазону, обычно остаётся, а меняются активные узлы, делители, тапперы и нагрузки.
Приёмка после замены
Замена считается законченной, когда ветвь прошла те же проверки, что и при вводе системы: уровни на антеннах в пределах проекта, PIM не хуже нормы, КСВН тракта в норме. Результаты сравнивают с протоколами прежней приёмки: если уровни на антеннах изменились больше чем на 1–2 дБ, ищут причину — обычно это другой допуск деления, потери или перепутанный порт таппера. Обновлённую исполнительную схему передают эксплуатации, чтобы следующая замена начиналась с актуальных данных.
Особенности замены комбайнеров и фильтров
У комбайнеров и фильтров совпадение общего диапазона ничего не гарантирует: важны границы полос каждого канала, развязка между каналами и крутизна скатов. Если оператор расширил свою полосу, новый комбайнер подбирают уже под новые границы. Развязку между каналами сверяют с требованием: для пары передатчик — приёмник она должна быть высокой, иначе мощный сигнал одного канала попадёт в соседний.
Типичные ошибки замены
- Подбирают по названию и числу выходов, не сравнивая диапазон и мощность.
- Ставят обычную нагрузку вместо Low-PIM на свободный порт.
- Добавляют переходники между разными сериями разъёмов на каждом стыке.
- Не учитывают допуск деления в каскаде мостов и тапперов.
- Не измеряют уровни и PIM после замены.
- Сравнивают типовые значения одного паспорта с гарантированными другого.
- Не пересчитывают норму PIM к одинаковой мощности испытания.

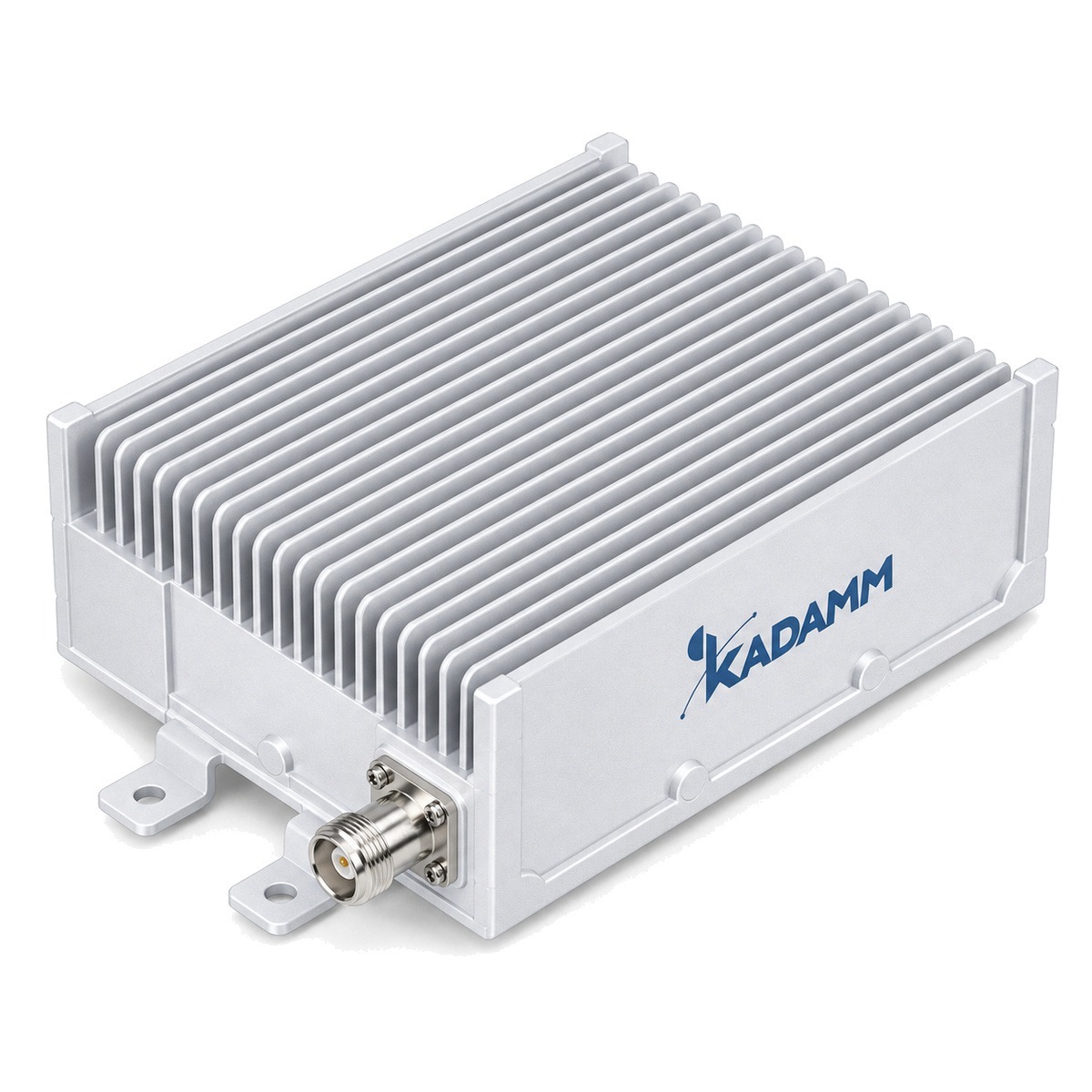

Модели KADAMM
Компоненты для замены — в разделах оборудования DAS KADAMM.
