Почему ошибки подбора так важны
Пассивная часть системы покрытия — кабели, делители, тапперы, нагрузки, антенны — выглядит простой: пассивные элементы не ломаются, не требуют настройки и питания. Но именно на этапе подбора пассивки закладывается большинство проблем, которые потом всплывают при сдаче системы операторам: слабый сигнал на дальних антеннах, высокий уровень пассивной интермодуляции, новые диапазоны, которые система не пропускает. Исправлять их после монтажа — значит вскрывать потолки и менять уже проложенные кабели.
Разберём восемь ошибок, которые встречаются чаще всего, и посчитаем, сколько уровня стоят некоторые из них.
Один и тот же тракт: зелёная линия — как задумано, красная — с типичными ошибками подбора.
В правильном тракте до антенны доходит 17,4 дБм, с ошибками — 7,4 дБм. Разница 9,9 дБ означает, что зона одной антенны сокращается в несколько раз, и там, где проектировщик рассчитывал на одну антенну, понадобятся три-четыре.
1. Не тот диапазон
Оборудование подбирают под текущих операторов и забывают о будущих диапазонах. Делитель или антенна на 698–2700 МГц не пропустят диапазон 3,4–3,8 ГГц, и при его запуске придётся менять всю пассивную часть. Правило простое: пассивку берут с запасом по диапазону — от 617–698 МГц до 3,8 ГГц, а если в здании нужна служебная радиосвязь, то от 340–380 МГц.
2. Обычная нагрузка или аттенюатор в тракте
На свободный порт делителя или ответвителя ставят то, что оказалось под рукой: обычную нагрузку или аттенюатор из лаборатории. У таких изделий пассивная интермодуляция нормирована на −105 дБн или не нормирована вовсе, а у Low-PIM версии — −160 дБн. Разница в 55 дБ: одна неправильная нагрузка испортит PIM всей многооператорной ветви.
3. Разъёмы N в многооператорной системе
Разъём N распространённый и привычный, но его контакт зависит от затяжки и не рассчитан на низкую интермодуляцию. Для систем с несколькими операторами и суммарной мощностью в десятки ватт стандарт — 4.3-10 или 7/16. Смешанный тракт с переходами между сериями добавляет и потери, и точки возможного PIM.
4. Кабель тоньше расчётного
Кабель 1/2″ тоньше и удобнее в прокладке, чем 7/8″, но на 2,6 ГГц теряет почти вдвое больше на метр. На 40 м ветви разница — около 2 дБ, на магистрали 100 м — больше 5 дБ. Замена кабеля «чтобы проще тянуть» без пересчёта уровней — одна из самых частых причин провалов покрытия на дальних антеннах.
5. Деление мощности не учтено
Каждый делитель на два выхода отнимает 3 дБ, на четыре — 6 дБ, на восемь — 9 дБ, плюс собственные потери. Когда в ветвь «на месте» добавляют лишний делитель на новые антенны, уровни на всех антеннах ветви падают. Любое изменение топологии требует пересчёта всей ветви.
Качественная оценка: какие параметры системы страдают от каждой ошибки.
6. Одинаковые тапперы вдоль линии
В протяжённой линии тапперы должны иметь разные номиналы: ближним к источнику — большие, дальним — меньшие. Если поставить одинаковые, ближние антенны получат в разы больше дальних. Второй вариант этой ошибки — перепутанные вход и выход таппера: в антенну уходит не отвод, а основная мощность, и линия за ним остаётся без сигнала.
7. Мощность без запаса
Первые элементы от точки объединения пропускают суммарную мощность всех операторов и диапазонов, а в пике — ещё больше. Делитель или ответвитель на пределе мощности греется, у него растёт интермодуляция, при выбросах возможен пробой. Мощность первых элементов считают по сумме всех операторов с запасом, а пиковую — по отдельному параметру изделия.
8. Лишние переходы и переходники
Каждый переход между сериями разъёмов или «колено» — это 0,1–0,2 дБ потерь, ещё одно контактное соединение и потенциальный источник PIM. В хорошо спроектированной системе серия разъёмов одна на весь тракт, оборудование заказано с нужными разъёмами и полами, а джамперы — заводские.
Правило одной спецификации. Все пассивные элементы подбирают по одной спецификации: диапазон, PIM, серия разъёмов, мощность. Тогда любой элемент можно заменить на другой из того же ряда без пересчёта и сюрпризов.
Ещё две ошибки рядом с пассивкой
Не тот тип антенны
В длинном коридоре или проезде паркинга ставят круговые потолочные антенны: половина их мощности уходит в стены, а зона вдоль прохода короткая. Направленная панель, развёрнутая вдоль прохода, закрывает в несколько раз большее расстояние. И наоборот: в открытом офисе направленная антенна создаёт «пятно» и провалы по бокам. Тип антенны подбирают под геометрию зоны, а не по привычке.
Одна ветвь вместо двух для MIMO
Двухпортовые антенны MIMO дают прирост скорости, только если к ним приходят два независимых тракта. Если второй порт закрыт нагрузкой или оба порта запитаны через один делитель, система работает как обычная однопортовая. Решение о MIMO принимают на этапе проекта: второй тракт — это второй кабель и второй комплект делителей.
Как это выглядит на объекте
Типичный сценарий: в паркинге на два уровня ставят систему с кабелем 1/2″ вместо заложенного в проекте 7/8″ — «так проще тянуть по лоткам», а на свободные порты делителей — обычные нагрузки со склада. На сдаче дальние проезды второго уровня остаются без покрытия, а оператор не подключает систему из-за высокого уровня интермодуляции. Исправление требует заменить нагрузки, пересчитать номиналы тапперов под новый кабель и добавить антенны. Всё это видно ещё на этапе сверки спецификации с проектом.
Ошибки монтажа, которые выглядят как ошибки подбора
Часть проблем, которые списывают на «плохое оборудование», на самом деле рождается при монтаже. Кабель, согнутый меньше допустимого радиуса, меняет волновое сопротивление в месте изгиба и даёт отражение. Разъём, затянутый от руки, работает, пока здание не начнёт вибрировать от вентиляции, и тогда растёт интермодуляция. Негерметизированный разъём на улице через год набирает влагу. Эти ошибки не видны на спецификации, но видны на измерениях: поэтому проверка после монтажа — такая же часть работы, как подбор.
Проверьте спецификацию до закупки
- Все элементы перекрывают один и тот же диапазон — от нижней до верхней частоты системы.
- У всех элементов указан PIM не хуже заданного, включая нагрузки, аттенюаторы и антенны.
- Серия и пол разъёмов совпадают на стыках — без переходников.
- Мощность первых элементов ветви рассчитана по сумме операторов и пиковым значениям.
- Номиналы делителей и тапперов совпадают с расчётом уровней.
- Марка и длина кабеля в спецификации совпадают с расчётом.
Короткая сверка спецификации с расчётом занимает час, а переделка после монтажа — недели. Особенно внимательно проверяют позиции, которые при закупке могут заменить «на аналог»: нагрузки, аттенюаторы, переходники и джамперы. Замена на аналог допустима, только если у него те же диапазон, PIM, разъёмы и мощность.
Кто отвечает за подбор
Ошибки часто рождаются на стыке ответственности. Проектировщик рассчитал систему, закупщик заменил позиции на аналоги, монтажник заменил кабель на удобный. Каждый шаг выглядел разумным, а вместе они сломали расчёт. Помогает простое правило: любое отступление от спецификации согласуют с проектировщиком, а он пересчитывает затронутую ветвь. Поставщику при заказе передают не только список позиций, но и требования: диапазон, PIM, разъёмы, мощность и допустимые замены.
Документация и сдача
По завершении работ заказчику передают исполнительную схему с фактическими номиналами, длинами кабеля и местами элементов, протоколы уровней и интермодуляции по ветвям. Без этих документов любое будущее изменение — новый оператор, перепланировка, добавление антенн — превращается в обследование с нуля, а ошибки прошлого подбора остаются невидимыми.
Как не ошибиться
- Диапазон всей пассивки — с запасом на будущие частоты.
- PIM всех элементов — −155…−160 дБн, без исключений для нагрузок и аттенюаторов.
- Одна серия разъёмов, 4.3-10 или 7/16, заводские джамперы.
- Марка кабеля — по расчёту; замена только с пересчётом уровней.
- Любое изменение топологии — пересчёт ветви.
- Номиналы тапперов — по расчёту для каждой антенны.
- Мощность первых элементов — по сумме операторов с запасом.
- После монтажа — проверка уровней и PIM каждой ветви.
- Тип антенны — под геометрию зоны; для MIMO — два независимых тракта.
- Замена «на аналог» — только с теми же диапазоном, PIM, разъёмами и мощностью.
Модели KADAMM

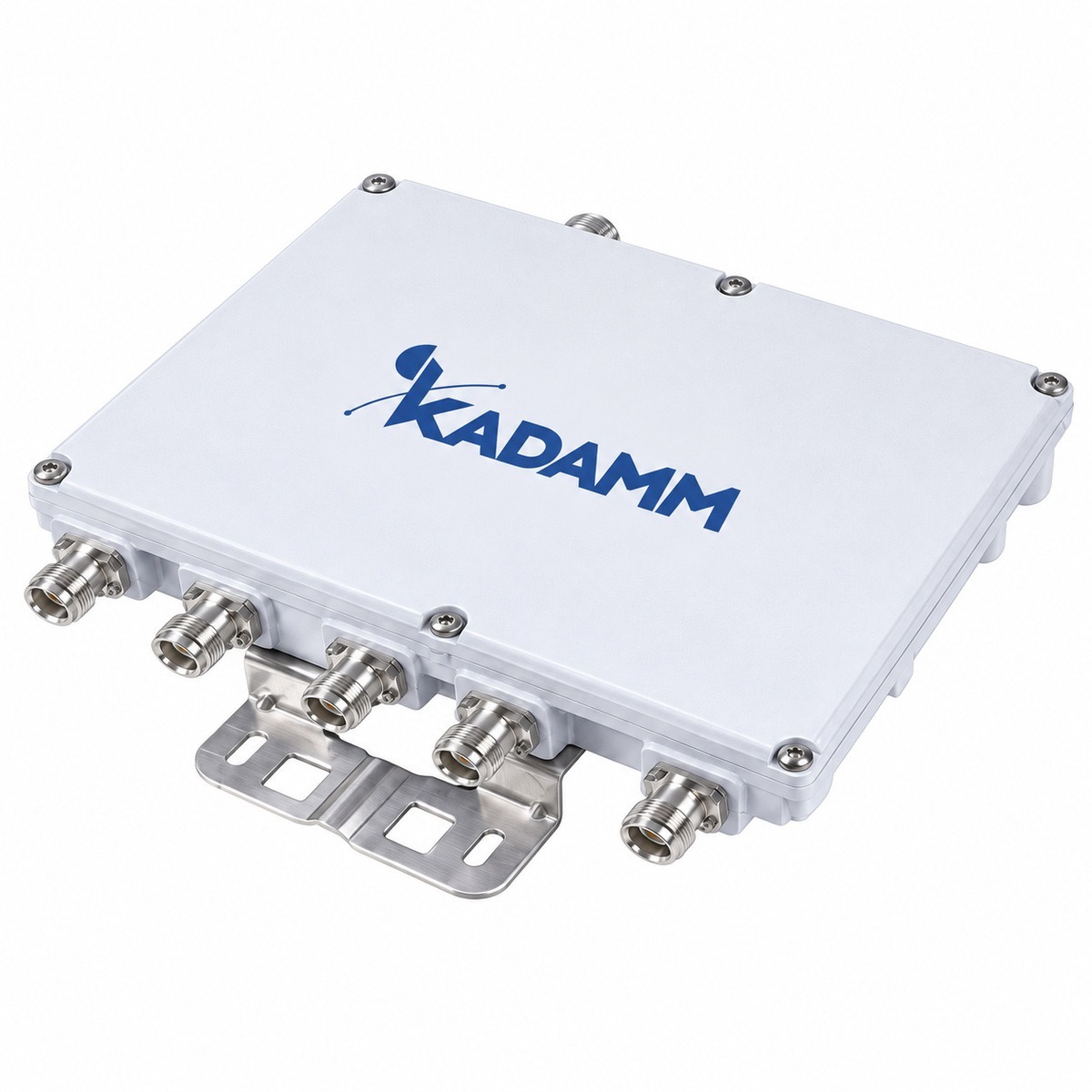

Low-PIM нагрузки, аттенюаторы, делители и тапперы — в разделах DAS KADAMM.
