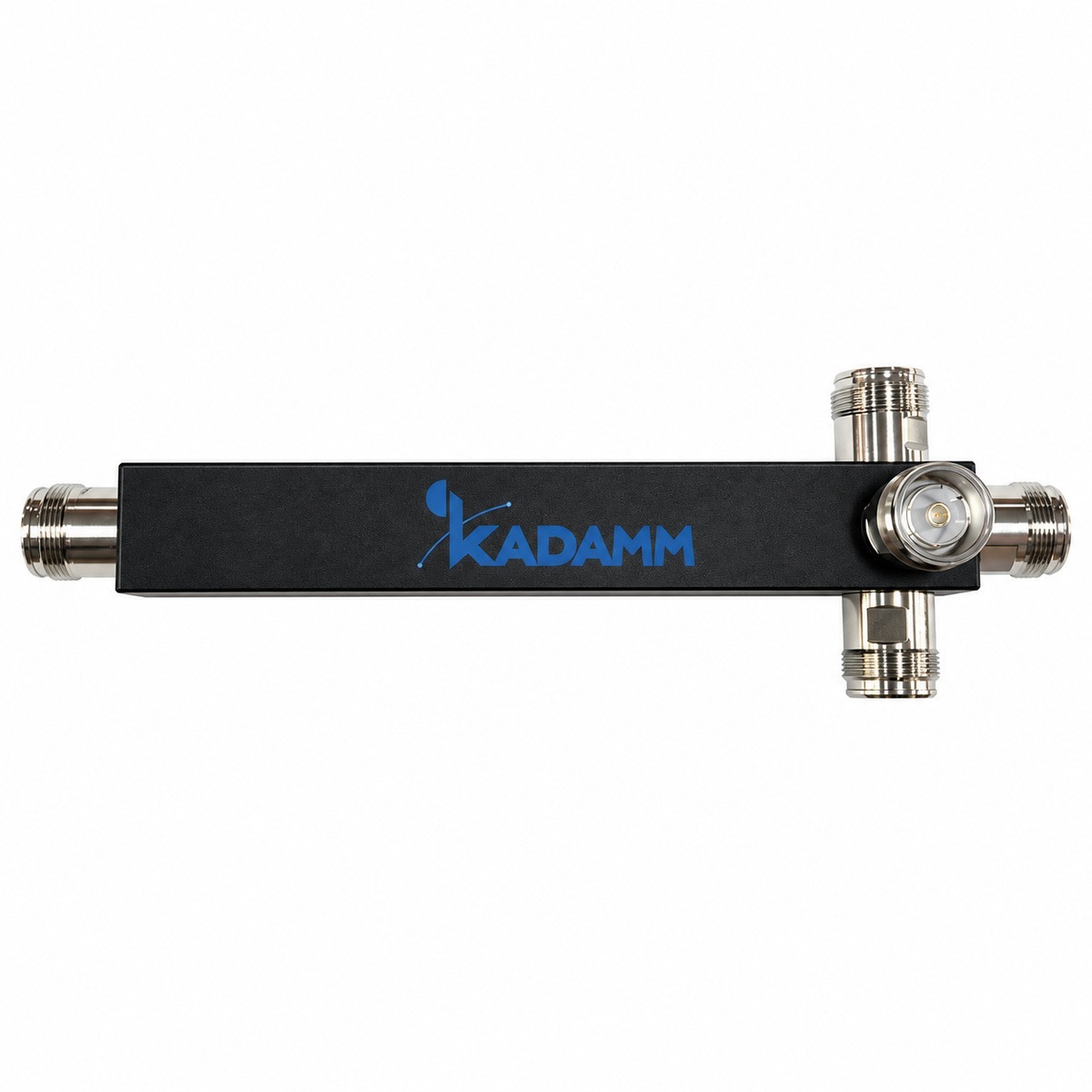

Модель КАДАММ ДМ-4-790/3800: делитель мощности; 790–3800 МГц, PIM3 ≤−160 дБн при 2×43 дБм.
О модели
Назначение КАДАММ ДМ-4-790/3800 — делитель мощности: делит мощность поровну между выходами и собирает сигналы обратно. Через ДМ-4-790/3800 в полосе 790–3800 МГц проходят LTE 800, GSM-900 и LTE 900, GSM и LTE 1800, UMTS и LTE 2100 и LTE 2300 (TDD).
Вносимые потери — ≤0,6 дБ. Согласование: ≤1,25. Уровень PIM3 у ДМ-4-790/3800 — ≤−160 дБн при 2×43 дБм, узел подходит для трактов с мощными несущими разных операторов. Допустимая мощность — 300 Вт.
Разъёмы: 4.3-10, розетка. Габариты — 273,2×65×45 мм, масса 0,50 кг. Рабочая температура — −35 … +65 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Входов | 1 |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Габариты | 273,2×65×45 мм |
| Масса | 0,50 кг |
| Цвет корпуса | чёрный |
Вопросы по модели
Рабочий диапазон ДМ-4-790/3800 — 790–3800 МГц.
4.3-10, розетка. Исполнение ДМ-4-790/3800 с другими разъёмами — уточняйте у менеджера.
К ДМ-4-790/3800 прилагаются техническое описание серии и каталог (блок документов); сертификаты и декларации высылаем по запросу.
