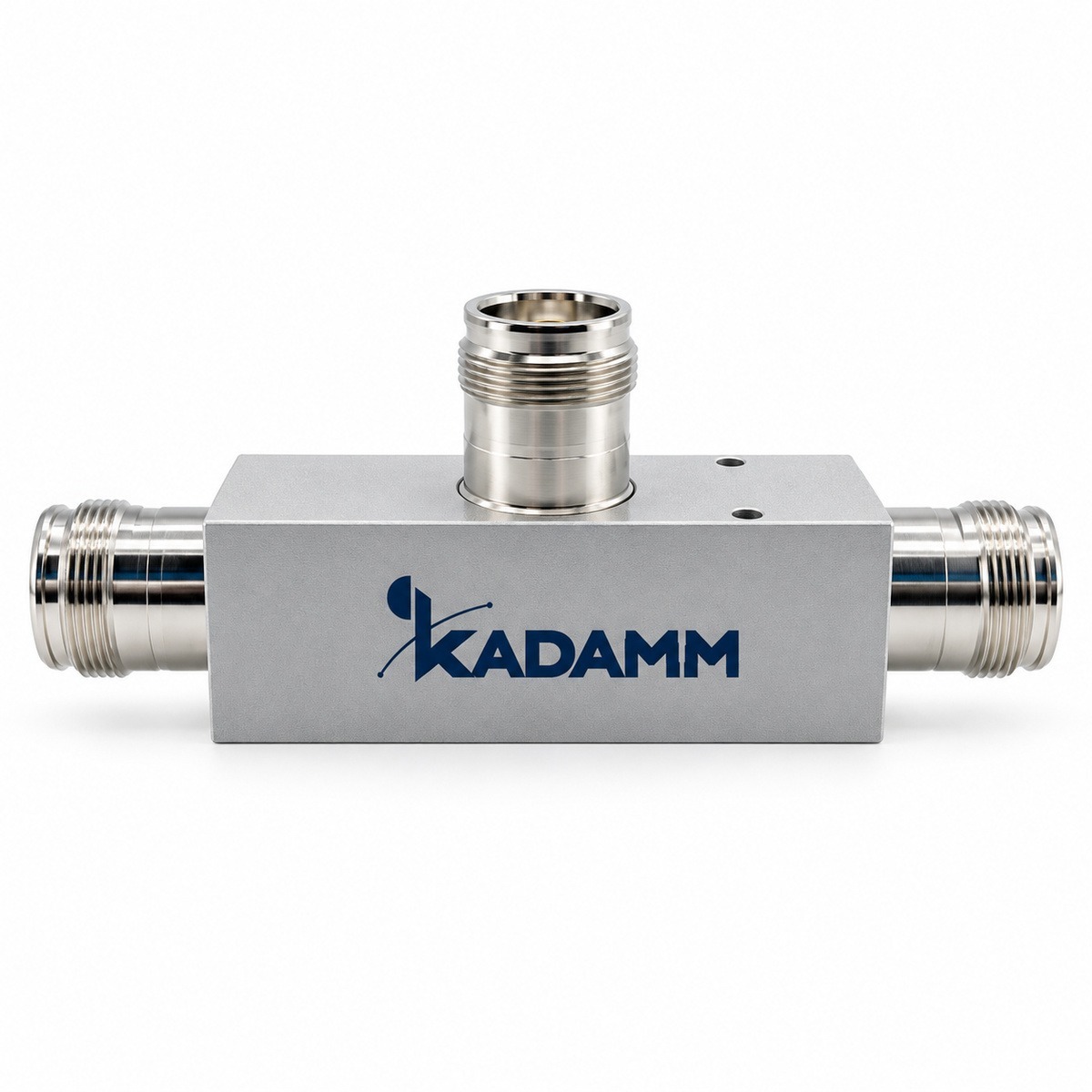

Неравноплечий ответвитель (таппер) производства KADAMM (КАДАММ): КАДАММ ДН-10-790/3800, 790–2170 и 2300–3800 МГц, деление мощности 10 дБ, PIM3 ≤−160 дБн при 2×43 дБм.
О модели
КАДАММ ДН-10-790/3800 делит мощность неравно: большая часть идёт дальше по магистрали, меньшая — в отвод к антенне. Полоса 790–2170 и 2300–3800 МГц у ДН-10-790/3800 перекрывает LTE 800, GSM-900 и LTE 900, GSM и LTE 1800, UMTS и LTE 2100 и LTE 2300 (TDD). У ДН-10-790/3800 деление мощности — 10 дБ.
Вносимые потери — ≤0,6 дБ. Согласование: ≤1,25. Уровень PIM3 у ДН-10-790/3800 — ≤−160 дБн при 2×43 дБм, узел подходит для трактов с мощными несущими разных операторов. Допустимая мощность — 300 Вт (средняя, непрерывный сигнал).
Разъёмы: 4.3-10, розетка. Габариты — по исполнению, масса 0,2 кг. Рабочая температура — −35 … +65 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–2170 и 2300–3800 МГц |
| Переходное ослабление | 10 дБ |
| Вносимые потери | ≤0,6 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт (средняя, непрерывный сигнал) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,2 кг |
Вопросы по модели
Рабочий диапазон ДН-10-790/3800 — 790–2170 и 2300–3800 МГц.
Деление мощности — 10 дБ.
4.3-10, розетка. Исполнение ДН-10-790/3800 с другими разъёмами — уточняйте у менеджера.
Техническое описание серии ДН-10-790/3800 и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
