Гибридный мост: 698–4000 МГц.
О модели

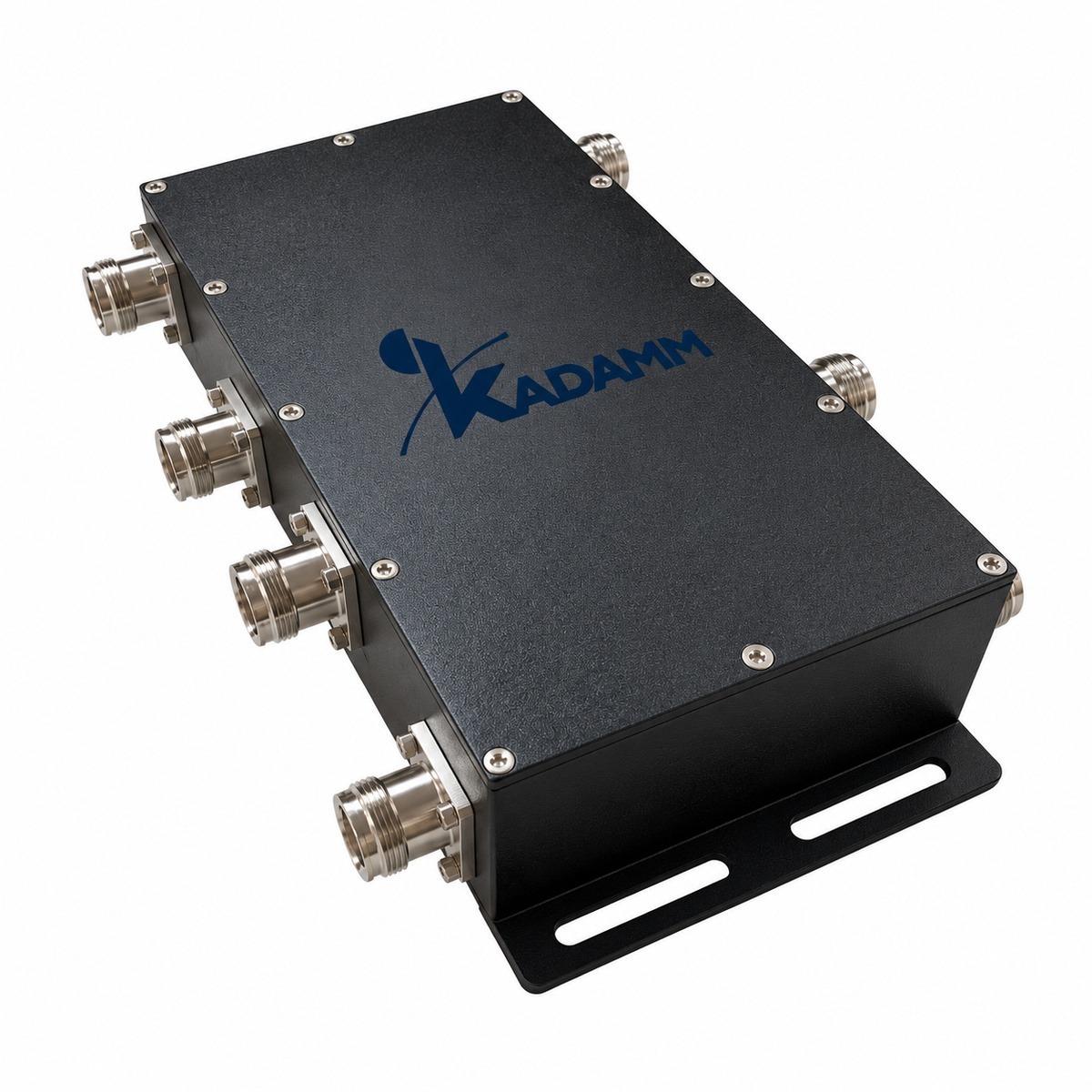

KADAMM ГМ-4х4-698/4000-43-500 — гибридный мост диапазона 698–4000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤7,5 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤7,5 дБ; КСВН — ≤1,30; допустимая мощность — 500 Вт средняя на вход; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка 4.3-10; масса — 1,3 кг; рабочая температура — −25 … +75 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 4 входа × 4 выхода.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 1,3 кг.
- Разъёмы: розетка 4.3-10; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки; присоединительные размеры — по IEC 61169-54.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| Конфигурация | 4 входа × 4 выхода |
| Вносимые потери с учётом деления | ≤7,5 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 500 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −25 … +75 °C |
| Масса | 1,3 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-4х4-698/4000-43-500 выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / ИМ3 / Мощность / Масса |
|---|---|
| КАДАММ ГМ-4х4-698/4000-43-500 | 4х4 / ≤7,5 дБ с учётом деления / ≥20 дБ / ≤1,30 / ≤−160 дБн / 500 Вт / 1,3 кг |
Поддерживаемые диапазоны
В полосы ГМ-4х4-698/4000-43-500 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 698–4000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 4, выходов 4.
Сигнал каждой полосы теряет на проходе не более 7,5 дБ.
Развязка не менее 20 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 4 входов ГМ-4х4-698/4000-43-500 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Уровень каждой несущей на общем порту: 43 дБм − 7,5 дБ = 35,5 дБм.
- Суммарная средняя мощность: 4 × 20 Вт = 80 Вт; допустимая — 500 Вт, запас в 6,2 раза (8 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 20 дБ = 23 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 1,3 кг.
- Разъёмы розетка 4.3-10: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-4х4-698/4000-43-500.
- КАДАММ ГМ-2х2-698/4000: КСВН не более 1,25.
- КАДАММ ГМ-4х4-698/4000: КСВН не более 1,25.
- КАДАММ ГМ-4х4-550/4000: полоса 550–4000 МГц; КСВН не более 1,25.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-4х4-698/4000-43-500 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-4х4-698/4000-43-500 | ГМ-2х2-698/4000 | ГМ-4х4-698/4000 | ГМ-4х4-550/4000 | ГМ-4х4-698/3800 |
|---|---|---|---|---|---|
| Диапазон частот | 698–4000 МГц | 698–4000 МГц | 698–4000 МГц | 550–4000 МГц | 698–3800 МГц |
| Конфигурация | 4 входа × 4 выхода | 2 входа / 2 выхода | 4 входа / 4 выхода | 4 входа / 4 выхода | 4 входа / 4 выхода |
| Развязка портов | ≥20 дБ | — | — | — | более 25 дБ |
| КСВН | ≤1,30 | ≤1,25 | ≤1,25 | ≤1,25 | менее 1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм | — | — | — | ≤−160 дБн при 2×43 дБм |
| Мощность | 500 Вт средняя на вход | — | — | — | 300 Вт (импульсная до 1500 Вт) |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-4х4-698/4000-43-500 с разъёмами: розетка 4.3-10
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-4х4-698/4000-43-500 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
