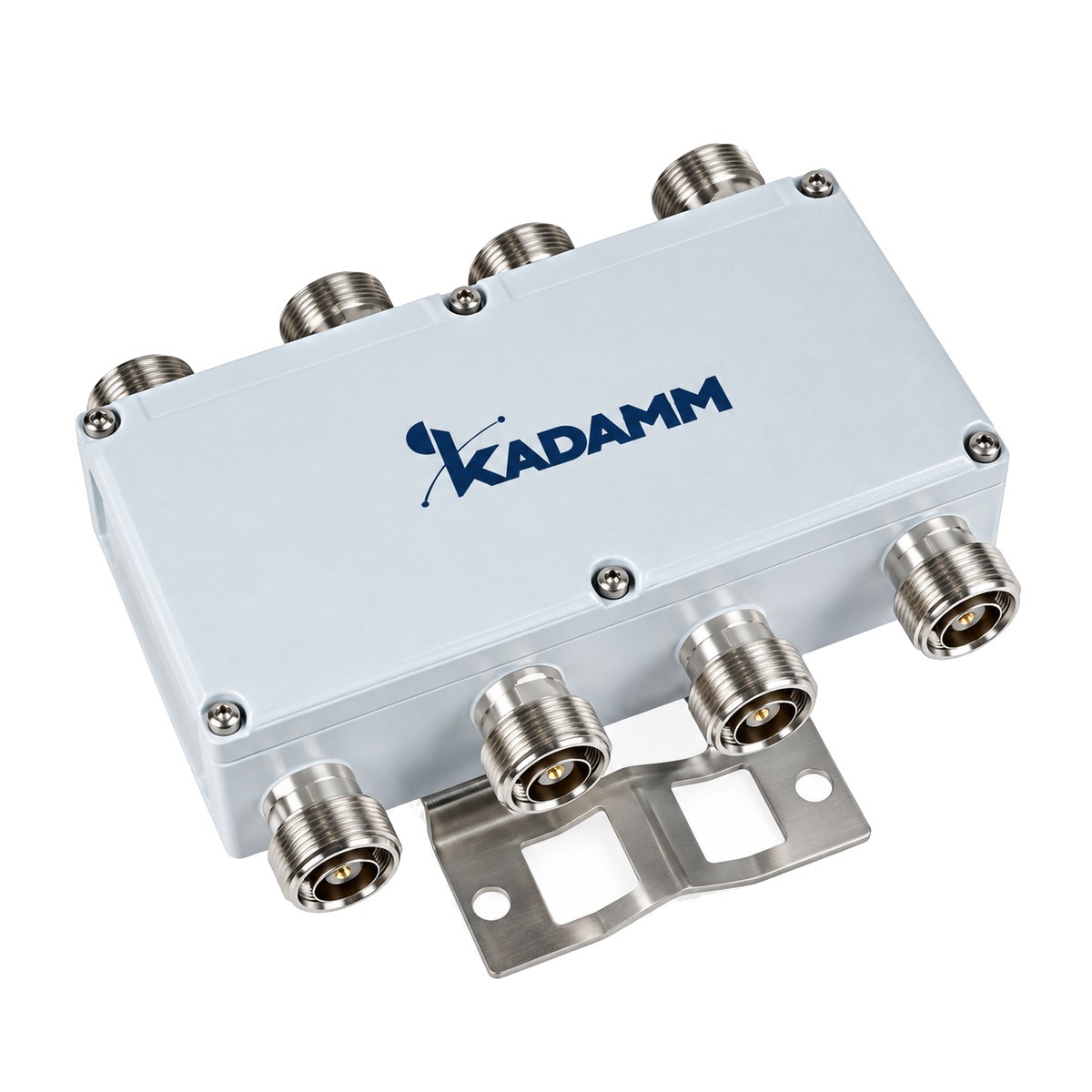

Модель КАДАММ ГМ-4х4-698/3800: гибридный мост; 698–3800 МГц, конфигурация 4 входа / 4 выхода, PIM3 ≤−160 дБн при 2×43 дБм.
О модели
КАДАММ ГМ-4х4-698/3800 складывает сигналы двух и более источников с развязкой входов. Через ГМ-4х4-698/3800 в полосе 698–3800 МГц проходят LTE 700, LTE 800, GSM-900 и LTE 900, GSM и LTE 1800 и UMTS и LTE 2100. У ГМ-4х4-698/3800 конфигурация — 4 входа / 4 выхода.
Развязка и направленность ГМ-4х4-698/3800: более 25 дБ. Согласование: менее 1,25. Интермодуляция PIM3 ГМ-4х4-698/3800 — ≤−160 дБн при 2×43 дБм: это важно, когда через узел идут несущие нескольких операторов. Допустимая мощность — 300 Вт (импульсная до 1500 Вт).
Разъёмы: 4.3-10, розетка. Габариты — 229,8 × 97,8 × 66 мм (без разъёмов и кронштейна), масса 2,2 кг (с разъёмами и кронштейном). Рабочая температура — −40 … +65 °C. Монтаж: на стену.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Конфигурация | 4 входа / 4 выхода |
| Переходное ослабление | 6±0,9 дБ (698–2700 МГц), 6±1,0 дБ (2700–3800 МГц) |
| Развязка портов | более 25 дБ |
| КСВН | менее 1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт (импульсная до 1500 Вт) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10, розетка |
| Габариты | 229,8 × 97,8 × 66 мм (без разъёмов и кронштейна) |
| Размеры упаковки | 290 × 200 × 125 мм |
| Масса | 2,2 кг (с разъёмами и кронштейном) |
| Цвет корпуса | Светло-серый |
| Монтаж | На стену |
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65, помещение и улица |
Вопросы по модели
Рабочий диапазон ГМ-4х4-698/3800 — 698–3800 МГц.
Конфигурация — 4 входа / 4 выхода.
4.3-10, розетка. Исполнение ГМ-4х4-698/3800 с другими разъёмами — уточняйте у менеджера.
К ГМ-4х4-698/3800 прилагаются техническое описание серии и каталог (блок документов); сертификаты и декларации высылаем по запросу.
